WEP 70 - Zvárací stroj Weller - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma WEP 70 Weller vo formáte PDF.
| Typ výrobku | Zvárací stroj (spájkovačka) |
| Značka | Weller |
| Model | WEP 70 |
| Teplotný rozsah | 50 °C až 450 °C (120 °F až 660 °F) |
| Príkon | 70 W |
| Sieťové napätie | 23 V AC |
| Čas nábehu teploty (z 50 °C na 350 °C) | 28 sekúnd |
| Typ kompatibilného hrotu | ET (séria) |
| Kompatibilná napájacia jednotka | WE 1 (odporúčaná) |
| Správne použitie | Spájkovanie a odspájkovanie v uzavretých priestoroch pri izbovej teplote |
| Skupiny používateľov | Vyškolení špecialisti, nešpecialisti na niektoré úlohy |
| Bezpečnostné pokyny | Riziko úrazu elektrickým prúdom, popálenín, požiaru; používať ochranné prostriedky |
| Údržba a starostlivosť | Pred zásahom odpojte, čistite povrchy prenosu tepla, vymieňajte hroty za studena |
| Záruka | 12 mesiacov proti výrobným chybám |
| Likvidácia odpadu | Nevyhadzovať s domovým odpadom (OEEZ) |
| Normy a certifikáty | CE, britská značka zhody, dizajn ESD |
Často kladené otázky - WEP 70 Weller
Otázky používateľov k WEP 70 Weller
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zvárací stroj vo formáte PDF zadarmo! Nájdite svoj návod WEP 70 - Weller a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WEP 70 značky Weller.

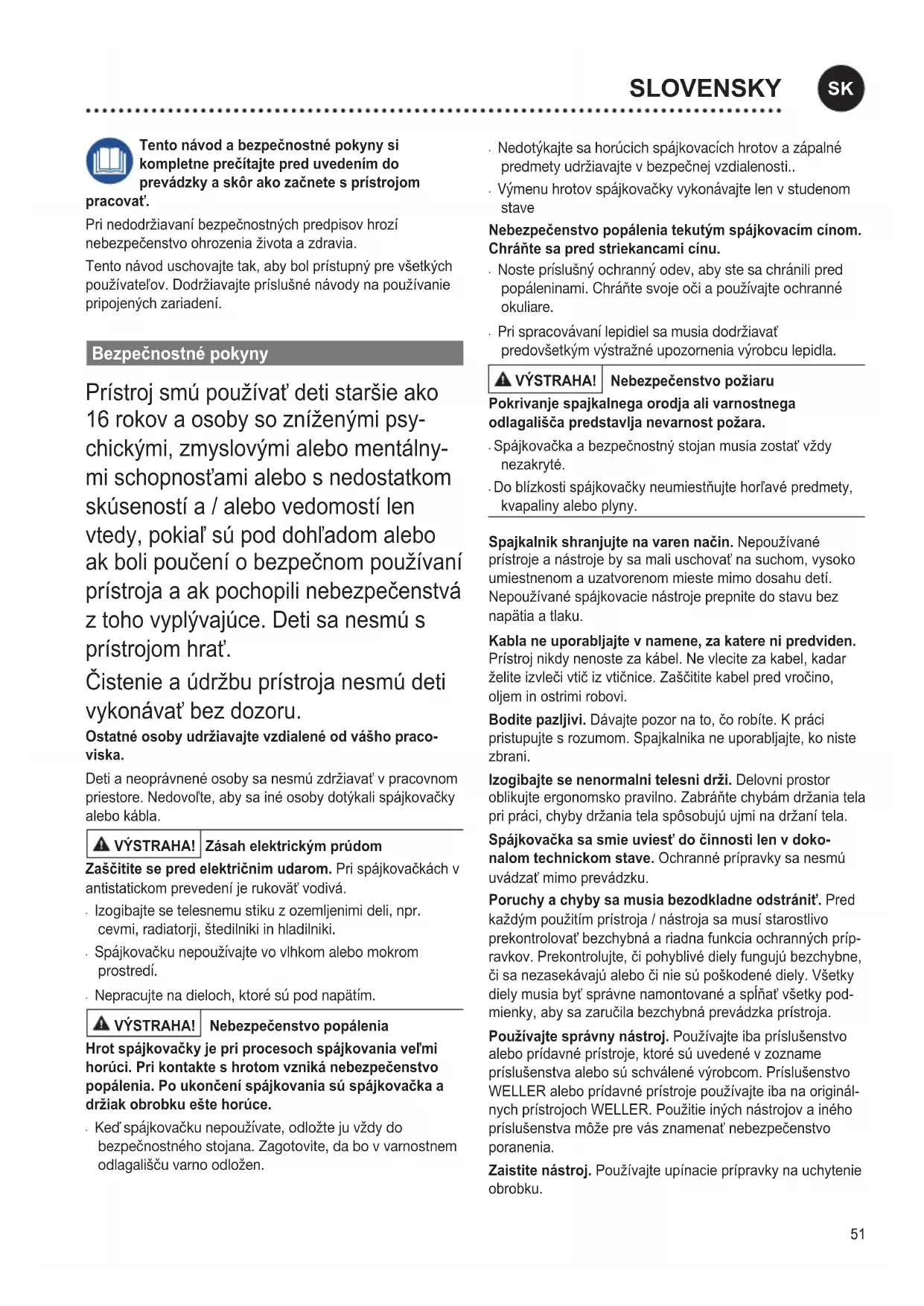

NÁVOD NA OBSLUHU WEP 70 Weller
SK Preklad pôvodného návodu na použitie
Zásah elektrickým proudem
Tento návod a bezpečnostné pokyny si kompletne prečítajte pred uvedením do prevádzky a skôr ako začnete s prístrojom
pracovat'.
Pri nedodržiavaní bezpečnostných predpisov hrozí nebezpečenstvo ohrozenia života a zdravia.
Tento návod uschovajte tak, aby bol prístupný pre všetkých používatelov. Dodržiavajte príslušné návody na používanie pripojených zariadení.
Bezpečnostné pokyny
Prístroj smú používať deti staršie ako 16 rokov a osoby so zníženými psy-chickými, zmyslovými alebo mentálny-mi schopnosťami alebo s nedostatkom skúseností a / alebo vedomostí len vtedy, pokiaľ sú pod dohl’adom alebo ak boli poučení o bezpečnom používaní prístroja a ak pochopili nebezpečenstvá z toho vyplývajúce. Deti sa nesmú s prístrojom hrat’.
Čistenie a údržbu prístroja nesmú deti vykonávať bez dozoru.
Ostatné osoby udržiavajte vzdialené od vášho pracoviska.
Deti a neoprávnené osoby sa nesmú zdržiavať v pracovnom priestore. Nedovoľte, aby sa iné osoby dotýkali spájkovačky alebo kábla.
⚠ VÝSTRAHA!
Zásah elektrickým prúdom
Zaščitite se pred električnim udarom. Pri spájkovačkách v antistatickom prevedení je rukovat' vodivá.
. Spájkovačku nepoužívajte vo vlhkom alebo mokrom prostredí.
. Nepracujte na dieloch, ktoré sú pod napätím.
⚠ VÝSTRAHA!
Nebezpečenstvo popálenia
Hrot spájkovačky je pri procesoch spájkovania vel'mi horúci. Pri kontakte s hrotom vzniká nebezpečenstvo popálenia. Po ukončení spájkovania sú spájkovačka a držiak obrobku ešte horúce.
Noste príslušný ochranný odev, aby ste sa chránili pred popáleninami. Chráňte svoje oči a používajte ochranné okuliare.
. Pri spracovávaní lepidiel sa musia dodržiavať predovšetkým výstražné upozornenia výrobcu lepidla.
⚠️ VÝSTRAHA!
Nebezpečenstvo požiaru
. Spájkovačka a bezpečnostný stojan musia zostat' vždy nezakryté.
. Do blízkosti spájkovačky neumiestňujte horľavé predmety, kvapaliny alebo plyny.
Spajkalnik shranjujte na varen način. Nepoužívané prístroje a nástroje by sa mali uschovat' na suchom, vysoko umiestnenom a uzatvorenom mieste mimo dosahu detí. Nepoužívané spájkovacie nástroje prepnite do stavu bez napätia a tlaku.
Spájkovačka sa smie uviest' do činnosti len v dokonalom technickom stave. Ochranné prípravky sa nesmú uvádzat' mimo prevádzku.
Poruchy a chyby sa musia bezodkladne odstránit'. Pred každým použitím prístroja / nástroja sa musí starostlivo prekontrolovať bezchybná a riadna funkcia ochranných prípravkov. Prekontrolujte, či pohyblivé diely fungujú bezchybne, či sa nezasekávajú alebo či nie sú poškodené diely. Všetky diely musia byť správne namontované a splňať všetky podmienky, aby sa zaručila bezchybná prevádzka prístroja.
Používajte správny nástroj. Používajte iba príslušenstvo alebo prídavné prístroje, ktoré sú uvedené v zozname príslušenstva alebo sú schválené výrobcom. Príslušenstvo WELLER alebo prídavné prístroje používajte iba na originálnych prístrojoch WELLER. Použitie iných nástrojov a iného príslušenstva môže pre vás znamenať nebezpečenstvo poranenia.
Zaistite nástroj. Používajte upínacie prípravky na uchytenie obrobku.
Používajte odsávanie dymu zo spájkovania. Ak sú prítomné prípravky na pripojenie odsávaní dymu zo spájkovania, presvedčte sa, či sú pripojené a či sa správne používajú.
Spájkovanie
Prečitajte si návod na používanie práve používanej napájacej jednotky Weller a dodržiavajte ho.
Používajte len originálne spájkovacie hroty Weller!
. Pri prvom zahrievaní naneste na selektívny a pocínovateľný spájkovací hrot spájku. Táto odstráni zoxidované vrstvy spôsobené skladovaním a nečistoty spájkovacieho hrotu.
Počas prestávok pri spájkovaní a pred odložením spájkovacej rúčky dbajte na to, aby bol spájkovací hrot dobre pocínovaný.
. Nepoužívajte príliš agresívne taviace prísady.
. Dávajte vždy pozor na to, aby taviaci hrot správne dosadal.
. Zvol'te podľa možnosti čo najnižšiu pracovnú teplotu.
. Pre dané použitie zvolte podla možnosti čo najväčší tvar spájkovacieho hrotu Približné pravidlo: cca tak veľký ako spájkovacia plocha.
Zabezpečte veľkoplošný prechod tepla medzi spájkovacím hrotom a spájkovaným bodom tým, že na spájkovací hrot nanesiete dostatok cínu.
. Pri dlhších prestávkach v práci spájkovací systém vypnite alebo použite funkciu Weller na zníženie teploty pri nepoužívaní.
. Predtým, ako spájkovaciu rúčku na dlhší čas odložíte, naneste na jej hrot spájku.
Používanie v súlade s určeným účelom
Napájacia jednotka pre spájkovacie prístroje WELLER.
Spájkovaciu rúčku používajte výlučne v súlade s účelom uvedeným v návode na použitie, na spájkovanie a odpájkovanie za uvedených podmienok.
Spájkovacia rúčka sa smie prevádzkovat' len s napájacími jednotkami Weller.
Tento prístroj sa smie používať len pri izbovej teplote a vo vnútorných priestoroch. Chráňte pred vlhkost'ou a priamym slnečným žiarením.
Z dôvodu rôzne vysokých rizík a potenciálov nebezpečenstva môžu niektoré pracovné kroky vykonávať len vyškolení odborníci.
Pravidelne kontrolujte všetky pripojené káble a hadice. Poškodené elektrické náradie ihned' prestaňte akokol'vek používať.
Spájkovacie hroty sa smú vymieňat' iba vtedy, ak sú chladné.
Spájkovačka musí vo vypnutom stave zostat' minimálne 3 minúty v bezpečnostnom stojane, pokým spájkovací hrot nevychladne.
Plochy spájkovacieho hrotu a vyhrievacieho telesa určené na prenos tepla udržiavajte čisté. Vyhrievací prvok nesmie príst do styku so spájkovacím cínom.
Opravy musí vykonávat' vyškolený personal spoločnosti Weller.
Používajte len originálne náhradné diely firmy WELLER.
Záruka
Nároky kupujúceho na odstránenie chýb tovaru sú premlčané jeden rok po jeho dodaní kupujúcemu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký občiansky zákonník).
Nami poskytovanú záruku poskytujeme iba v prípade, ak sme záruku spolahlivosti alebo trvanlivosti písomne vystavili a označili pojmom „Záruka“.
Záruka prepadá pri neodbornom používaní a ak boli vykona- né zásahy nekvalifikovanými osobami.
Informujte sa prosím na internetovej stránke www.WellerFT.com.
www.weller-tools.com.
Technické údaje
| Spájkovacia rúčka WEP 70 | ||
| Rozsah teploty | (°C / °F) | 50-450 |
| Príkon Príkon | (W) | 70 |
| Sietové napätie | (V AC) | 23 |
| Doba nahrievania (50°C na 350°C) (120°F na 660°F) | (s) | 28 |
| Druh špičiek ET | ||
| Napájacia jednotka WE 1 Technické zmeny vyhradené! | ||
Symboly
Pozor!
Pred výkonom akýchkol'vek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Značka CE
Elektrické náradie nevyhadzujte do komunálneho odpadu! Podla európskej smernice 2012/19/EU o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierat oddelene od ostatného odpadu a podrobit ekologicky šetrnej recyklácii.
