| Produkttyp | Lötmaschine (Lötkolben) |
| Marke | Weller |
| Modell | WEP 70 |
| Temperaturbereich | 50 °C bis 450 °C (120 °F bis 660 °F) |
| Leistungsaufnahme | 70 W |
| Netzspannung | 23 V AC |
| Aufheizzeit (von 50 °C auf 350 °C) | 28 Sekunden |
| Kompatible Lötspitzenart | ET (Serie) |
| Kompatible Steuereinheit | WE 1 (empfohlen) |
| Bestimmungsgemäße Verwendung | Löten und Entlöten in geschlossenen Räumen bei Raumtemperatur |
| Benutzergruppen | Geschulte Fachkräfte, Nichtfachkräfte für bestimmte Aufgaben |
| Sicherheitshinweise | Stromschlag-, Verbrennungs- und Brandgefahr; Schutzausrüstung verwenden |
| Wartung und Pflege | Vor Eingriffen Netzstecker ziehen, Wärmeübertragungsflächen reinigen, Lötspitzen nur im kalten Zustand wechseln |
| Garantie | 12 Monate auf Herstellungsfehler |
| Entsorgung | Nicht mit dem Hausmüll entsorgen (WEEE) |
| Normen und Zertifizierungen | CE, UKCA-Kennzeichnung, ESD-gerechtes Design |
Häufig gestellte Fragen - WEP 70 Weller
Benutzerfragen zu WEP 70 Weller
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schweißgerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch WEP 70 - Weller und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WEP 70 von der Marke Weller.
BEDIENUNGSANLEITUNG WEP 70 Weller

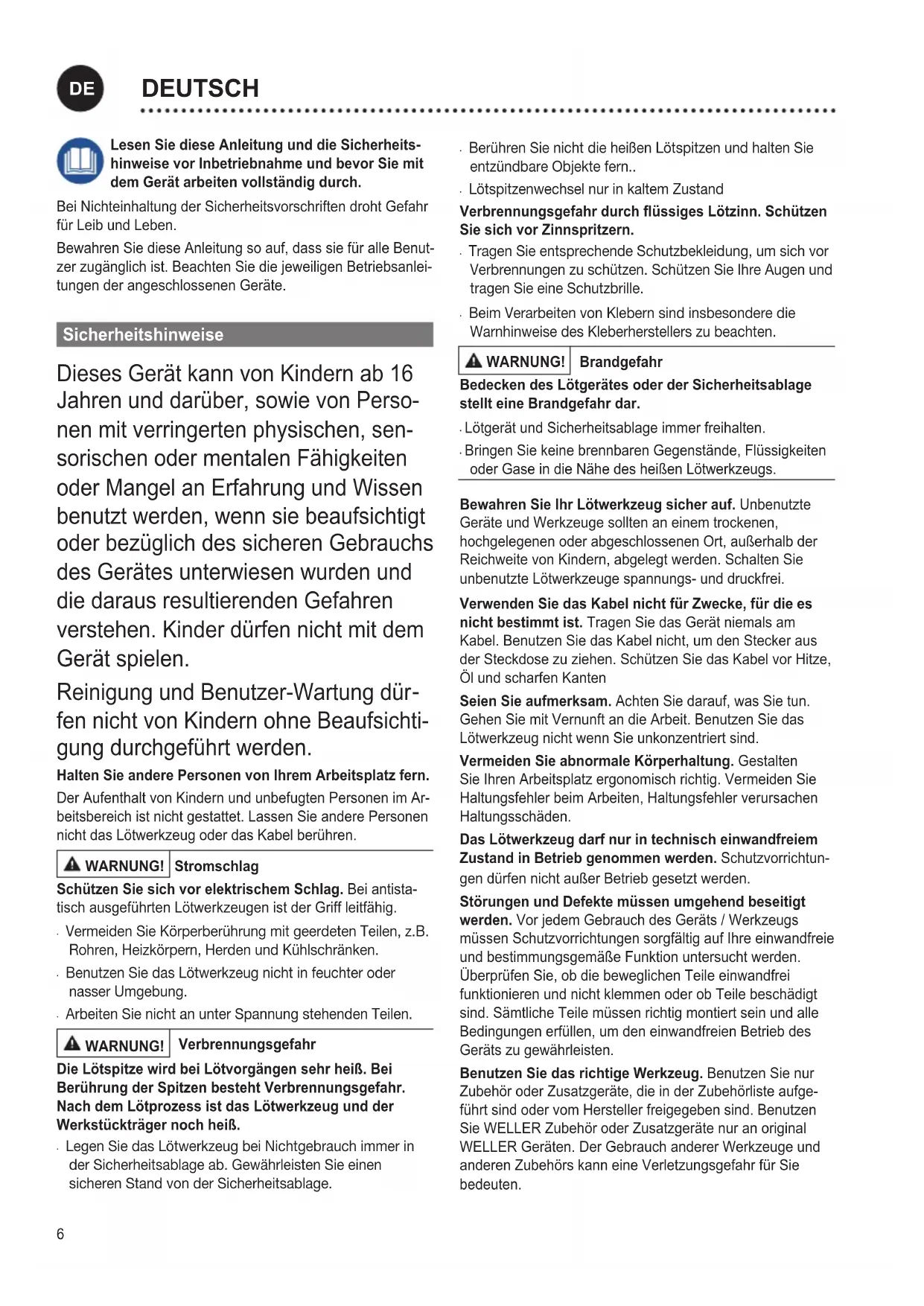

DE Originalbetriebsanleitung
Lesen Sie diese Anleitung und die Sicherheits-hinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch.
Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben.
Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.
Sicherheitshinweise
Dieses Gerät kann von Kindern ab 16 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Halten Sie andere Personen von Ihrem Arbeitsplatz fern.
Der Aufenthalt von Kindern und unbefugten Personen im Arbeitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren.
WARNUNG!
Stromschlag
Schützen Sie sich vor elektrischem Schlag. Bei antistatisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.
. Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.
Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.
. Arbeiten Sie nicht an unter Spannung stehenden Teilen.
WARNUNG!
Verbrennungsgefahr
Die Lötspitze wird bei Lötvorgängen sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr. Nach dem Lötprozess ist das Lötwerkzeug und der Werkstückträger noch heiß.
Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.
- Berühren Sie nicht die heißen Lötspitzen und halten Sie entzündbare Objekte fern..
. Lötspitzenwechsel nur in kaltem Zustand
Verbrennungsgefahr durch flüssiges Lötzinn. Schützen Sie sich vor Zinnspritzern.
- Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.
. Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten.
WARNUNG!
Brandgefahr
Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.
. Lötgerät und Sicherheitsablage immer freihalten.
- Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gase in die Nähe des heißen Lötwerkzeugs.
Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei.
Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind.
Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden.
Das Lötwerkzeug darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Schutzvorrichtungen dürfen nicht außer Betrieb gesetzt werden.
Störungen und Defekte müssen umgehend beseitigt werden. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten.
Benutzen Sie das richtige Werkzeug. Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste aufgeführt sind oder vom Hersteller freigegeben sind. Benutzen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtungen um das Werkstück festzuhalten.
Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrichtungen zum Anschluss von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
Löten
Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller Versorgungseinheit.
Nur Original Weller Lötspitzen verwenden!
Behandlung der Lötspitzen
- Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
. Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
. Verwenden Sie keine zu aggressiven Flussmittel.
Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
. Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad.
. Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.
. Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
- Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
. Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
. Üben Sie keine mechanische Kraft auf die Lötspitze aus.
Bestimmungsgemäße Verwendung
Versorgungseinheit für WELLER Lötwerkzeuge.
Verwenden Sie den Lötkolben ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen.
Der Lötkolben darf nur mit den Weller Versorgungseinheiten betrieben werden.
Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.
Benutzergruppen
Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.
| Arbeitsschritt Benutzergruppen | |
| Vorgabe der Lötparameter | Fachpersonal mit technischer Ausbildung |
| Auswechseln von elektrischen Ersatzteilen | Elektrofachkraft |
| Vorgabe von Wartungsin-tervallen | Sicherheitsfachkraft |
| BedienenFilterwechsel | Laien |
| BedienenFilterwechselAuswechseln von elektrischen Ersatzteilen | Technische Auszubildende unter Anleitung und Auf-sicht einer ausgebildeten Fachkraft |
Pflege und Wartung
WARNUNG!
Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät abkühlen lassen.
Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen.
Lötspitzen dürfen nur gewechselt werden, wenn sie kalt sind. Das Lötwerkzeug muss in ausgeschaltetem Zustand mindestens 3 Minuten in der Sicherheitsablage verbleiben, bis die Lötspitze abgekühlt ist.
Die Wärmeübertragungsflächen von Lötspitze und Heizkörper sauber halten. Das Heizelement darf nicht mit Lötzinn in Berührung kommen.
Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.
Nur original WELLER-Ersatzteile verwenden.
Garantie
Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.
Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.
Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorgenommen wurden.
Bitte informieren Sie sich unter www.WellerFT.com. www.weller-tools.com.
Technische Daten
| Lötkolben WEP 70 | ||
| Temperaturbereich | (°C / °F) | 50-450 |
| Leistung | (W) | 70 |
| Spannung | (V AC) | 23 |
| Aufheizzeit (50°C auf 350°C) (120°F auf 660°F) | (s) | 28 |
| Spitzenfamilie ET | ||
| Versorgungseinheit WE 1 Technische Änderungen vorbehalten! | ||
Symbole
Achtung!
Warnung! Verbrennungsgefahr!
Betriebsanleitung lesen!
ESD gerechtes Design und ESD gerechter Arbeitsplatz
Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.
CE-Konformitätszeichen
Britisches Konformitätszeichen
Entsorgung
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
