| Typ produktu | Pájecí stanice (páječka) |
| Značka | Weller |
| Model | WEP 70 |
| Rozsah teplot | 50 °C až 450 °C (120 °F až 660 °F) |
| Příkon | 70 W |
| Síťové napětí | 23 V AC |
| Doba náběhu teploty (z 50 °C na 350 °C) | 28 sekund |
| Kompatibilní typ hrotu | ET (řada) |
| Kompatibilní napájecí jednotka | WE 1 (doporučeno) |
| Použití v souladu s určením | Pájení a odpájení v uzavřených prostorách při pokojové teplotě |
| Uživatelské skupiny | Vyškolení odborníci, pro určité úkoly i laici |
| Bezpečnostní pokyny | Riziko úrazu elektrickým proudem, popálení, požáru; používat ochranné pomůcky |
| Údržba a servis | Před zásahem odpojit, čistit teplosměnné plochy, hroty vyměňovat za studena |
| Záruka | 12 měsíců na výrobní vady |
| Likvidace odpadu | Nevyhazovat s domovním odpadem (OEEZ) |
| Normy a certifikace | CE, britská značka shody, ESD design |
Často kladené otázky - WEP 70 Weller
Dotazy uživatelů ohledně WEP 70 Weller
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Svářecí stroj ve formátu PDF zdarma! Najděte svůj návod WEP 70 - Weller a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WEP 70 značky Weller.

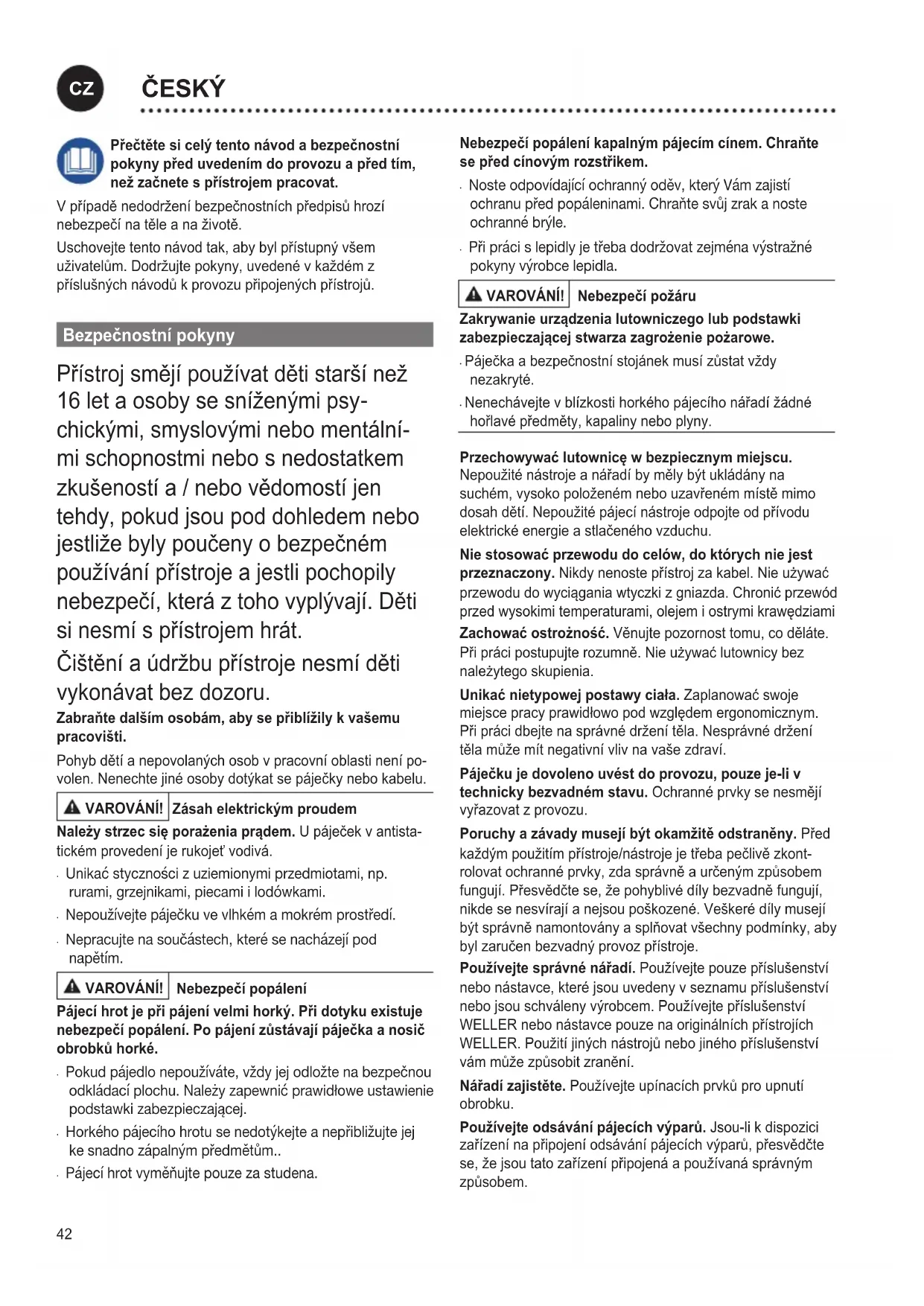

NÁVOD K OBSLUZE WEP 70 Weller
CZ Překlad původního návodu k používání
Přečtěte si celý tento návod a bezpečnostní pokyny před uvedením do provozu a před tím, než začnete s přístrojem pracovat.
V případě nedodržení bezpečnostních předpisů hrozí nebezpečí na těle a na životě.
Uschovejte tento návod tak, aby byl přístupný všem uživatelům. Dodržujte pokyny, uvedené v každém z příslušných návodů k provozu připojených přístrojů.
Bezpečnostní pokyny
Přístroj smějí používat děti starší než 16 let a osoby se sníženými psy-chickými, smyslovými nebo mentální-mi schopnostmi nebo s nedostatkem zkušeností a / nebo vědomostí jen tehdy, pokud jsou pod dohledem nebo jestliže byly poučeny o bezpečném používání přístroje a jestli pochopily nebezpečí, která z toho vyplývají. Děti si nesmí s přístrojem hrát.
Čištění a údržbu přístroje nesmí děti vykonávat bez dozoru.
Zabraňte dalším osobám, aby se přibližily k vašemu pracovišti.
Pohyb dětí a nepovolaných osob v pracovní oblasti není povolen. Nenechte jiné osoby dotýkat se páječky nebo kabelu.
⚠️ VAROVÁNÍ!
Nepoužívejte páječku ve vlhkém a mokrém prostředí.
- Nepracujte na součástech, které se nacházejí pod napětím.
⚠️ VAROVÁNÍ!
Nebezpečí popálení
Pájecí hrot je při pájení velmi horký. Při dotyku existuje nebezpečí popálení. Po pájení zůstávají páječka a nosič obrobků horké.
Horkého pájecího hrotu se nedotýkejte a nepřibližujte jej ke snadno zápalným předmětům..
. Pájecí hrot vyměňujte pouze za studena.
Nebezpečí popálení kapalným pájecím cínem. Chraňte se před cínovým rozstřikem.
Noste odpovídající ochranný oděv, který Vám zajistí ochranu před popáleninami. Chraňte svůj zrak a noste ochranné brýle.
. Při práci s lepidly je třeba dodržovat zejména výstražné pokyny výrobce lepidla.
VAROVÁNÍ! Nebezpečí požáru
. Páječka a bezpečnostní stojánek musí zůstat vždy nezakryté.
Nenechávejte v blízkosti horkého pájecího nářadí žádné hořlavé předměty, kapaliny nebo plyny.
Przechowywać lutownicę w bezpiecznym miejscu. Nepoužité nástroje a nářadí by měly být ukládány na suchém, vysoko položeném nebo uzavřeném místě mimo dosah dětí. Nepoužité pájecí nástroje odpojte od přívodu elektrické energie a stlačeného vzduchu.
Unikać nietypowej postawy ciała. Zaplanować swoje miejsce pracy prawidłowo pod względem ergonomicznym. Při práci dbejte na správné držení těla. Nesprávné držení těla může mít negativní vliv na vaše zdraví.
Páječku je dovoleno uvést do provozu, pouze je-li v technicky bezvadném stavu. Ochranné prvky se nesmějí vyřazovat z provozu.
Poruchy a závady musejí být okamžitě odstraněny. Před každým použitím přístroje/nástroje je třeba pečlivě zkontrolovat ochranné prvky, zda správně a určeným způsobem fungují. Přesvědčte se, že pohyblivé díly bezvadně fungují, nikde se nesvírají a nejsou poškozené. Veškeré díly musejí být správně namontovány a splňovat všechny podmínky, aby byl zaručen bezvadný provoz přístroje.
Používejte správné nářadí. Používejte pouze příslušenství nebo nástavce, které jsou uvedeny v seznamu příslušenství nebo jsou schváleny výrobcem. Používejte příslušenství WELLER nebo nástavce pouze na originálních přístrojích WELLER. Použití jiných nástrojů nebo jiného příslušenství vám může způsobit zranění.
Nářadí zajistěte. Používejte upínacích prvků pro upnutí obrobku.
Používejte odsávání pájecích výparů. Jsou-li k dispozici zařízení na připojení odsávání pájecích výparů, přesvědčte se, že jsou tato zařízení připojená a používaná správným způsobem.
Pájení
Přečtěte si a dodržujte pokyny návodu k obsluze příslušné používané napájecí jednotky Weller.
Používejte pouze originální pájecí hroty Weller!
Manipulace s pájecími hroty
. Při prvním zahřátí smáčejte selektivní a cínovatelný pájecí hrot pájkou. Tím odstraníte zoxidovanou vrstvu a nečistoty na hrotu vzniklé skladováním.
. Při přestávkách v pájení a před odložením pájedla dbejte na to, aby byl pájecí hrot dobře pocínovaný.
. Nepoužívejte příliš agresivní tavidla.
. Vždy dbejte na řádné usazení pájecího hrotu.
. Nastavte co nejnižší pracovní teplotu.
. Použijte k aplikaci co největší tvar pájecího hrotu Základní pravidlo: velikost přibližně jako pájecí podložka.
. Zajistěte plošný prénos tepla mezi pájecím hrotem a pájeným místem tím, že pájecí hrot rádně pocínujete.
V případě delší přestávky v práci pájecí systém vypněte, nebo použijte funkci Weller pro snížení teploty při nepoužívání.
. Než pájedlo na delší čas odložíte, smočte hrot v páječce.
. Páječku nanášejte přímo na místo pájení, ne na pájecí hrot.
. Nevyvíjejte mechanický tlak na pájecí hrot.
Použití v souladu s určením
Napájecí jednotka pro páječky WELLER.
Používejte páječku výhradně k pájení a odpájení, účelu uvedenému v návodu k obsluze, za zde uvedených podmínek.
Pájedlo smí být provozováno pouze s napájecími jednotkami Weller.
Tento přístroj lze používat pouze při pokojových teplotách a ve vnitřních prostorách. Přístroj chraňte před vlhkem a přímým slunečním zářením.
Uživatelské skupiny
V důsledku různě vysokých rizik a rizikových potenciálů smějí být některé z pracovních postupů vykonávány pouze vyškoleným odborným personálem.
| Pracovní postup Uživatelské skupiny | |
| Zadávání pájecích parametrů | Odborný personál s technickou kvalifikací |
| Výměna elektrických náhradních dílů | Elektrikář |
| Zadávání intervalů údržby Bezpečnostní technik | |
| ObsluhaVýměna filtru | Laik |
| ObsluhaVýměna filtruVýměna elektrických náhradních dílů | Technicky vzdělaná osoba s vedením a pod dohledem kvalifikovaného odborníka |
Údržba a servisní práce ohledně
VAROVÁNÍ!
Před prací na stroji vždy vytáhněte přívodní kabel ze zásuvky. Nechejte přístroj vychladnout.
Pravidelně kontrolujte všechny připojené kabely a hadice. Poškozené elektrické nářadí okamžitě prestaňte používat.
Pájecí hroty smějí být vyměňovány pouze v případě, že jsou vychladlé.
Pájecí zařízení musí ve vypnutém stavu zůstat alespoň 3 minuty na bezpečnostní odkládací ploše, než pájecí hrot vychladne.
Plochy předávající teplo mezi pájecím hrotem a topným tělesem udržujte v čistém stavu. Topný prvek se nesmí dostat do kontaktu s pájecím cínem.
Opravy musejí provádět pouze osoby vyškolené firmou Weller.
Používejte pouze originální náhradní díly WELLER.
Záruka
Nároky kupujícího na odstranění vad zanikají jeden rok od dodávky. To neplatí pro nárok kupujícího na regres dle §§ 478, 479 BGB (německého občanského zákoníku).
Ze záruky ručíme jen tehdy, když jsme záruku na jakost a trvanlivost uvedli písemně a za použití pojmu „Záruka“.
Záruka zaniká v případě neodborného použití a zásahu nekvalifikovaných osob.
Bližši informace naleznete na stránkách www.WellerFT.com. www.weller-tools.com.
Technické údaje
| Pájedlo WEP 70 | ||
| Teplotní rozsah | (°C / °F) | 50-450 |
| Příkon | (W) | 70 |
| Sítové napětí | (V AC) | 23 |
| Doba zahřátí (z 50 °C na 350 °C) (z 120 °F na 660 °F) | (s) | 28 |
| Kolekce hrotů ET | ||
| Napájecí zdroj WE 1 | ||
| Technické změny vyhrazeny! | ||
Symboly
 | Pozor! |
 | Varování! Nebezpečí popálení! |
 | Přečtěte si návod k používání! |
 | Design a pracoviště v antistatickém provedení. |
 | Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze zásuvky. |
 | Značka CE |
 | Značka shody v Británii |
 | LikvidaceElektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrné recyklaci. |
Ked' spájkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana. Zagotovite, da bo v varnostnem odlagališču varno odložen.
Nedotýkajte sa horúcich spájkovacích hrotov a zápalné predmety udržiavajte v bezpečnej vzdialenosti..
. Výmenu hrotov spájkovačky vykonávajte len v studenom stave
Nebezpečenstvo popálenia tekutým spájkovacím cínom. Chráněte sa pred striekancami cínu.
Bodite pazljivi. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Spajkalnika ne uporabljajte, ko niste zbrani.
Izogibajte se nenormalni telesni drži. Delovni prostor oblikujte ergonomsko pravilno. Zabráňte chybám držania tela pri práci, chyby držania tela spôsobujú ujmi na držaní tela.
Manipulácia so spájkovacími hrotmi
Spájku nanášajte priamo na spájkovací bod, nie na spájkovací hrot.
. Na spájkovací hrot nepôsobte mechanickou silou.
Skupiny používatel'ov
| Pracovný krok Skupiny používatel'ov | |
| Zadanie parametrov spájkovania | Odborný personál s technickým vzdelaním |
| Výmena elektrických náhradných dielov | Elektrotechnik |
| Zadanie intervalov údržby Odborník v oblasti bezpečnosti | |
| Obsluha Výmena filtra | Laici |
| Obsluha Výmena filtra Výmena elektrických náhradných dielov | Učni technických odborov pod vedením a dozorom vyškolených odborníkov |
Ošetrovanie a údržba
VÝSTRAHA!
Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Zariadenie nechajte vychladnút'.
Výstraha! Nebezpečenstvo popálenia!
Prečítajte si návod na obsluhu!
Značka zhody v Británii
Likvidácia
