Tipo de produto	Máquina de solda (ferro de soldar)
Marca	Weller
Modelo	WEP 70
Faixa de temperatura	50 °C a 450 °C (120 °F a 660 °F)
Potência absorvida	70 W
Tensão de rede	23 V CA
Tempo de subida de temperatura (de 50 °C a 350 °C)	28 segundos
Tipo de ponta compatível	ET (série)
Unidade de alimentação compatível	WE 1 (recomendada)
Uso conforme	Soldagem e dessoldagem em peças fechadas, à temperatura ambiente
Grupos de usuários	Especialistas treinados, não especialistas para certas tarefas
Instruções de segurança	Riscos de choque elétrico, queimaduras, incêndio; usar equipamentos de proteção
Manutenção e conservação	Desconectar antes da intervenção, limpar as superfícies de transferência térmica, substituir as pontas a frio
Garantia	12 meses contra defeitos de fabricação
Eliminação de resíduos	Não descartar com o lixo doméstico (DEEE)
Normas e certificações	CE, marca de conformidade britânica, design ESD

Perguntas frequentes - WEP 70 Weller

Qual é a faixa de temperatura do Weller WEP 70?

A faixa de temperatura é de 50 °C a 450 °C (120 °F a 660 °F).

Qual potência consome o ferro de soldar WEP 70?

A potência absorvida é de 70 W.

Qual tipo de ponta usar com o WEP 70?

Use apenas pontas originais do tipo ET (série).

Como trocar a ponta do ferro de soldar?

A troca da ponta deve ser feita apenas no estado frio. Certifique-se de que o aparelho está desconectado e resfriado.

Quais são as precauções de segurança importantes?

Evite qualquer contato com as pontas quentes, não trabalhe em peças energizadas, use um suporte de segurança, use óculos de proteção e mantenha crianças afastadas.

Qual unidade de alimentação é recomendada para o WEP 70?

A unidade de alimentação recomendada é a WE 1. Use apenas unidades de alimentação Weller.

O WEP 70 pode ser usado por crianças?

O aparelho pode ser usado por crianças a partir de 16 anos sob supervisão, após entenderem os perigos. As crianças não devem brincar com o aparelho.

Como limpar e manter o ferro de soldar?

Mantenha limpas as superfícies de transferência térmica da ponta e do corpo de aquecimento. Limpe regularmente. Substitua as pontas apenas a frio.

Qual é o período de garantia do WEP 70?

A garantia é de 12 meses após a entrega para defeitos de fabricação, sob condição de uso conforme.

Como descartar o ferro de soldar no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. De acordo com a diretiva DEEE, deposite-o em um ponto de coleta para reciclagem.

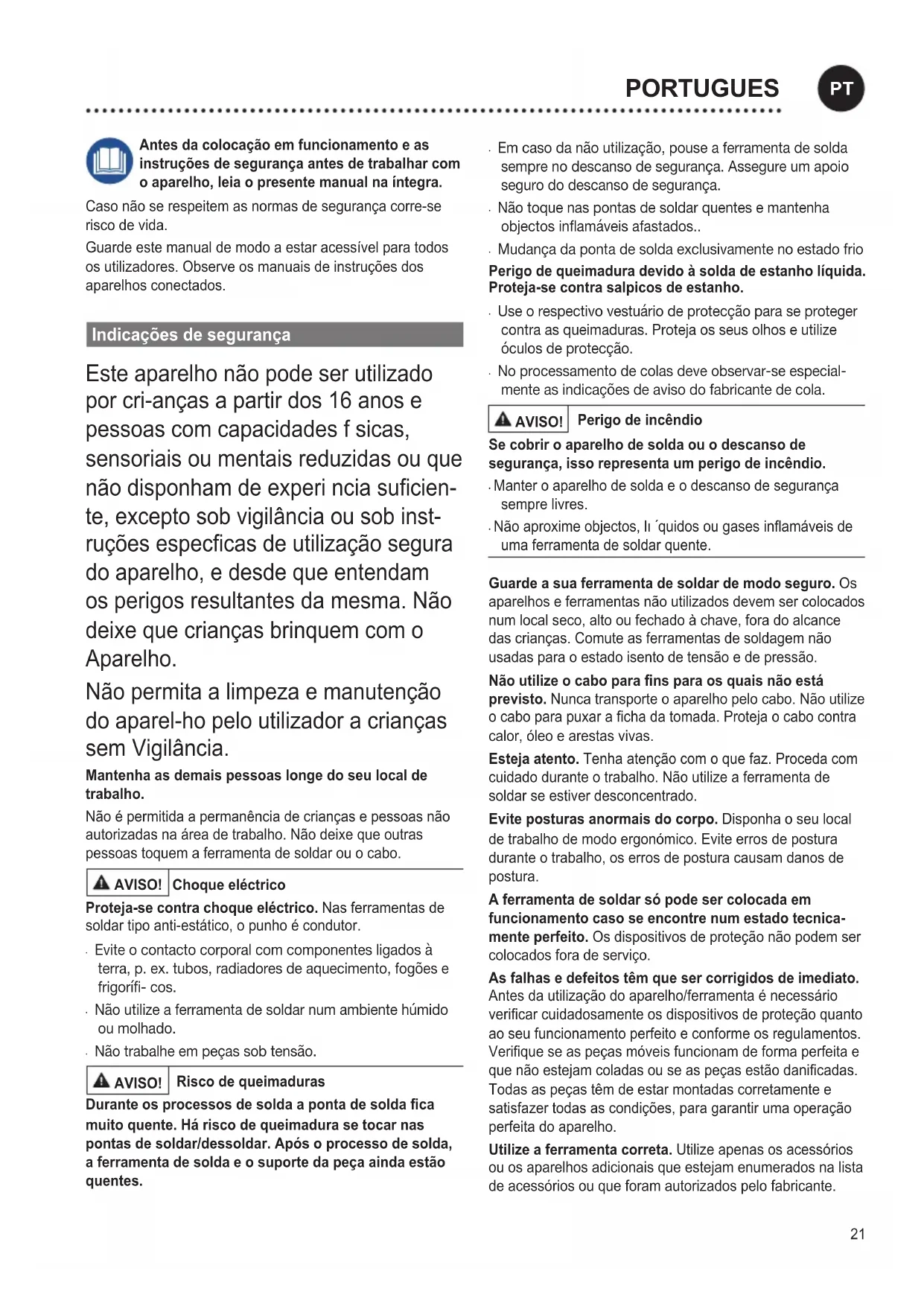

MANUAL DE UTILIZADOR WEP 70 Weller

PT Tradução do manual original

Antes da colocação em funcionamento e as instruções de segurança antes de trabalhar com o aparelho, leia o presente manual na íntegra.

Caso não se respeitem as normas de segurança corre-se risco de vida.

Guarde este manual de modo a estar acessível para todos os utilizadores. Observe os manuais de instruções dos aparelhos conectados.

Indicações de segurança

Este aparelho não pode ser utilizado por cri-anças a partir dos 16 anos e pessoas com capacidades f sicas, sensoriais ou mentais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilância ou sob instruções específicas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. Não deixe que crianças brinquem com o Aparelho.

Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem Vigilância.

Mantenha as demais pessoas longe do seu local de trabalho.

Não é permitida a permanência de crianças e pessoas não autorizadas na área de trabalho. Não deixe que outras pessoas toquem a ferramenta de soldar ou o cabo.

AVISO!

Choque eléctrico

Proteja-se contra choque eléctrico. Nas ferramentas de soldar tipo anti-estático, o punho é condutor.

- Evite o contacto corporal com componentes ligados à terra, p. ex. tubos, radiadores de aquecimento, fogões e frigorífi- cos.

. Não utilize a ferramenta de soldar num ambiente húmido ou molhado.

. Não trabalhe em peças sob tensão.

AVISO!

Risco de queimaduras

Durante os processos de solda a ponta de solda fica muito quente. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Após o processo de solda, a ferramenta de solda e o suporte da peça ainda estão quentes.

• Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança. Assegure um apoio seguro do descanso de segurança.
  . Não toque nas pontas de soldar quentes e mantenha objectos inflamáveis afastados..
  . Mudança da ponta de solda exclusivamente no estado frio

Perigo de queimadura devido à solda de estanho líquida. Proteja-se contra salpicos de estanho.

• Use o respectivo vestuário de protecção para se proteger contra as queimaduras. Proteja os seus olhos e utilize óculos de protecção.
  . No processamento de colas deve observar-se especialmente as indicações de aviso do fabricante de cola.

AVISO!

Perigo de incêndio

Se cobrir o aparelho de solda ou o descanso de segurança, isso representa um perigo de incêndio.

• Manter o aparelho de solda e o descanso de segurança sempre livres.
  . Não aproxime objectos, li quidos ou gases inflamáveis de uma ferramenta de soldar quente.

Guarde a sua ferramenta de soldar de modo seguro. Os aparelhos e ferramentas não utilizados devem ser colocados num local seco, alto ou fechado à chave, fora do alcance das crianças. Comute as ferramentas de soldagem não usadas para o estado isento de tensão e de pressão.

Não utilize o cabo para fins para os quais não está previsto. Nunca transporte o aparelho pelo cabo. Não utilize o cabo para puxar a ficha da tomada. Proteja o cabo contra calor, óleo e arestas vivas.

Esteja atento. Tenha atenção com o que faz. Proceda com cuidado durante o trabalho. Não utilize a ferramenta de soldar se estiver desconcentrado.

Evite posturas anormais do corpo. Disponha o seu local de trabalho de modo ergonómico. Evite erros de postura durante o trabalho, os erros de postura causam danos de postura.

A ferramenta de soldar só pode ser colocada em funcionamento caso se encontre num estado tecnicamente perfeito. Os dispositivos de proteção não podem ser colocados fora de serviço.

As falhas e defeitos têm que ser corrigidos de imediato. Antes da utilização do aparelho/ferramenta é necessário verificar cuidadosamente os dispositivos de proteção quanto ao seu funcionamento perfeito e conforme os regulamentos. Verifique se as peças móveis funcionam de forma perfeita e que não estejam coladas ou se as peças estão danificadas. Todas as peças têm de estar montadas corretamente e satisfazer todas as condições, para garantir uma operação perfeita do aparelho.

Utilize a ferramenta correta. Utilize apenas os acessórios ou os aparelhos adicionais que estejam enumerados na lista de acessórios ou que foram autorizados pelo fabricante.

Utilize os acessórios e aparelhos adicionais da WELLER apenas nos aparelhos originais da WELLER. A utilização de outras ferramentas e outros acessórios pode significar um perigo de lesões para si.

Prenda a ferramenta. Utilize dispositivos de fixação para prender a peça.

Utilize um sistema de aspiração de fumos de soldagem. Se existirem dispositivos para a ligação de sistemas de aspiração de fumos de soldagem, certifique-se de que estas são corretamente ligadas e utilizadas.

Soldar

Leia e observe o manual de instruções da respectiva unidade de alimentação Weller utilizada.

Utilizar apenas pontas de solda originais da Weller!

Tratamento das pontas de solda

Aplicar solda no primeiro aquecimento à ponta de solda selectiva e que pode ser estanhada. Esta solda elimina as camadas de óxido criado durante a armazenagem e as impurezas da ponta de solda.

- Em caso de intervalos de solda e antes de pousar o ferro de soldar, tenho o cuidado que a ponta de solda esteja bem humedecida com estanho.

. Não utilize fundentes demasiado agressivos.

. Observe sempre o devido assento das pontas de solda.

. Seleccione uma temperatura de serviço o mais baixo possível.

. Seleccione para a aplicação a forma de ponta de solda maior possível Regra geral: cerca do tamanho da placa de solda

Assegure que a transferência de calor entre a ponta de solda e o ponto de solda seja feito numa superfície grande, humedecendo bem a ponta de solda com estanho.

- Em caso de intervalos de inactividade prolongados, desligue o sistema de solda ou utilize a função Weller para a redução da temperatura durante a não utilização

Humedece a ponta, antes de pousar o ferro de soldar no suporte durante um período mais longo.

Aplique a solda directamente no ponto de solda, e não na ponta de solda.

. Nunca exerça força mecânica sobre a ponta de solda.

Utilização Autorizada

Unidade de alimentação para ferramentas de solda da WELLER.

Utilize o ferro de soldar exclusivamente de acordo com a finalidade indicada na manual de instruções, para soldar e dessoldar sob as condições aqui referidas.

O ferro de solda apenas deve ser operado com as unidades de alimentação Weller.

Este aparelho pode ser utilizado exclusivamente à temperatura ambiente e em espaços interiores. Proteger contra humidade e insolação directa.

Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.

Passo de trabalho Grupos	de utilizadores
Pré-definição dos parâmetros de soldar	Pessoal epsecializado com formação técnica
Substituição de peças sobressalentes eléctricos	Professional de electro-tecnia
Pré-definição dos intervalos de manutenção	Professional de segurança
OperarTroca do filtro	Pessoas leigas
OperarTroca do filtroSubstituição de peças sobressalentes eléctricos	Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado

Conservação e manutenção

AVISO!

Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede. Deixar arrefecer o aparelho.

Controle regularmente todos os cabos e mangueiras ligadas. Deixar de utilizar imediatamente as ferramentas eletrónicas defeituosas.

As pontas de soldar só podem ser mudadas quando estive- rem frias.

No estado de desligado, a ferramenta de solda deve permanecer, no mínimo, 3 minutos no descanso de segurança, até que a ponta de solda arrefeceu.

Manter limpas as superfícies de transmissão de calor da ponta de soldar e do elemento de aquecimento. O elemento de aquecimento não pode entrar em contacto com solda de estanho.

As reparações têm de ser efectuadas po pessoal formado pela Weller.

Kasutada ainult WELLERi originaalvaruosi

Garantia

Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.

Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.

A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.

Informe-se em www.WellerFT.com.

www.weller-tools.com.

Ferro de soldar WEP 70
Gama de temperaturas	(°C / °F)	50-450
Consumo de potência	(W)	70
Tensão de rede	(V AC)	23
Tempo de aquecimento (50°C para 350°C) (120°F para 660°F)	(s)	28
Família de topo ET
Unidade de alimentação WE 1
Reservado o direito a alterações técnicas!

Símbolos

Atenção!

Aviso! Risco de queimaduras!

Leia o manual de instruções!

Design adequado EPA e local de trabalho adequado EPA

Antes de efectuar quaisquer trabalhos no aparelho, retire sempre a ficha da tomada.

Marca CE

Marca de Conformidade Britânica

Eliminação

Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.
