WEP 70 - Spawarka Weller - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia WEP 70 Weller w formacie PDF.
| Rodzaj produktu | Maszyna do lutowania (lutownica) |
| Marka | Weller |
| Model | WEP 70 |
| Zakres temperatur | 50 °C do 450 °C (120 °F do 660 °F) |
| Pobór mocy | 70 W |
| Napięcie sieciowe | 23 V AC |
| Czas nagrzewania (od 50 °C do 350 °C) | 28 sekund |
| Typ grota kompatybilnego | ET (seria) |
| Kompatybilna jednostka zasilająca | WE 1 (zalecana) |
| Zgodne przeznaczenie | Lutowanie i wylutowywanie w zamkniętych elementach w temperaturze pokojowej |
| Grupy użytkowników | Wykwalifikowani specjaliści, osoby niebędące specjalistami do określonych zadań |
| Zalecenia bezpieczeństwa | Ryzyko porażenia prądem, oparzeń, pożaru; używać środków ochrony |
| Konserwacja i utrzymanie | Odłączyć przed interwencją, czyścić powierzchnie wymiany ciepła, wymieniać groty na zimno |
| Gwarancja | 12 miesięcy na wady produkcyjne |
| Utylizacja odpadów | Nie wyrzucać z odpadami domowymi (Zużyty sprzęt elektryczny i elektroniczny) |
| Normy i certyfikaty | CE, brytyjski znak zgodności, konstrukcja ESD |
Często zadawane pytania - WEP 70 Weller
Pytania użytkowników dotyczące WEP 70 Weller
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję WEP 70 - Weller i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WEP 70 marki Weller.

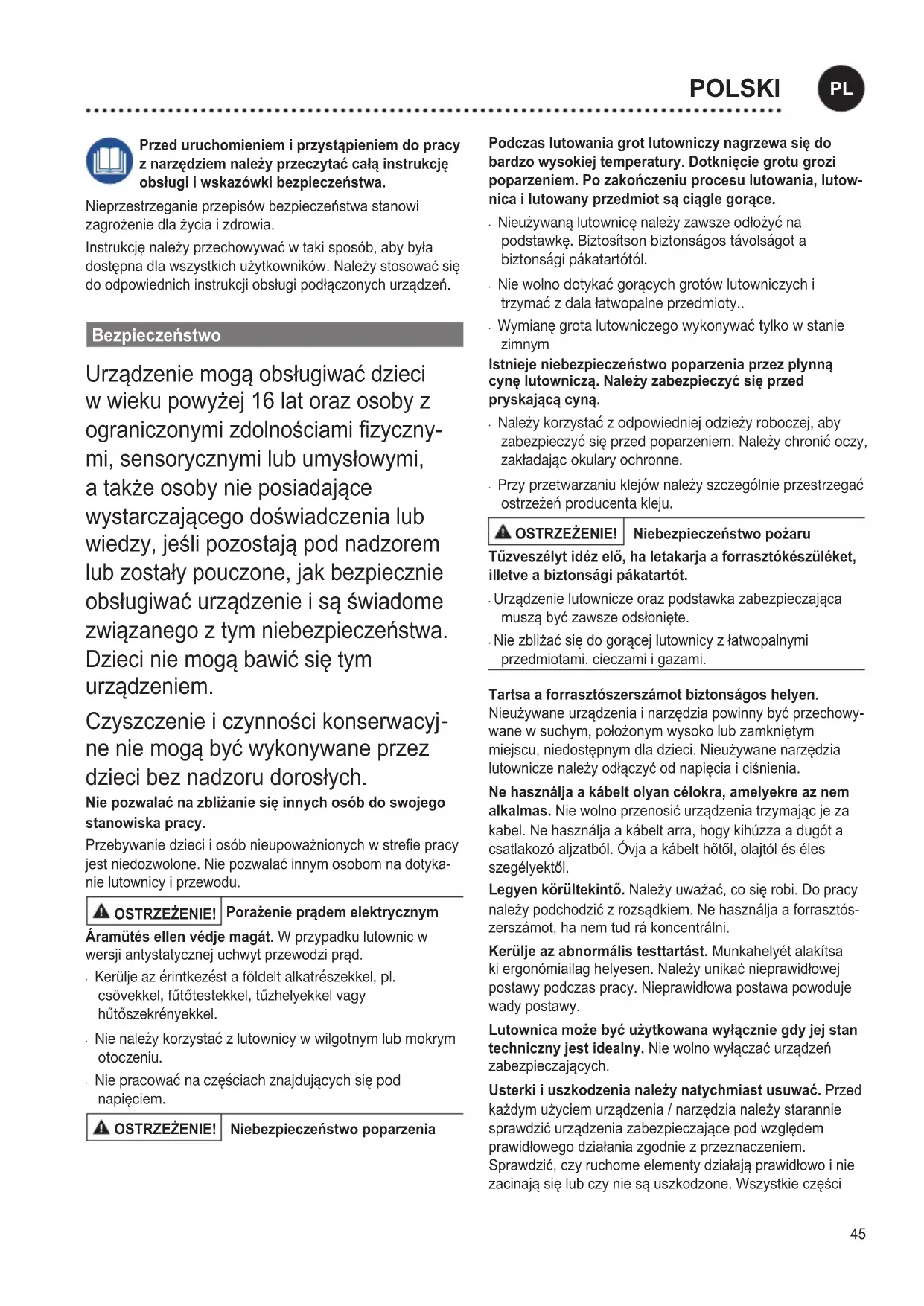

INSTRUKCJA OBSŁUGI WEP 70 Weller
PL Tłumaczeniem instrukcji oryginalnej
Należy strzec się porażenia prądem. U páječek v antista- tickém provedení je rukojeť vodivá.
. Unikać styczności z uziemionymi przedmiotami, np. rurami, grzejnikami, piecami i lodówkami.
Pokud pájedło nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu. Należy zapewnić prawidłowe ustawienie podstawki zabezpieczającej.
Zakrywanie urządzenia lutowniczego lub podstawki zabezpieczającej stwarza zagrożenie pożarowe.
Nie stosować przewodu do celów, do których nie jest przeznaczony. Nikdy nenoste přístroj za kabel. Nie używać przewodu do wyciągania wtyczki z gniazda. Chronić przewód przed wysokimi temperaturami, olejem i ostrymi krawędziami
Zachować ostrożność. Věnujte pozornost tomu, co děláte. Při práci postupujte rozumně. Nie używać lutownicy bez należytego skupienia.
Przed uruchomieniem i przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję obsługi i wskazówki bezpieczeństwa.
Nieprzestrzeganie przepisów bezpieczeństwa stanowi zagrożenie dla życia i zdrowia.
Instrukcję należy przechowywać w taki sposób, aby była dostępna dla wszystkich użytkowników. Należy stosować się do odpowiednich instrukcji obsługi podłączonych urządzeń.
Bezpieczeństwo
Urządzenie mogą obsługiwać dzieci w wieku powyżej 16 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się tym urządzeniem.
Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych.
Nie pozwalać na zbliżanie się innych osób do swojego stanowiska pracy.
Przebywanie dzieci i osób nieupoważnionych w strefie pracy jest niedozwolone. Nie pozwalać innym osobom na dotykanie lutownicy i przewodu.
OSTRZEŻENIE!
Porażenie prądem elektrycznym
Áramütés ellen védje magát. W przypadku lutownic w wersji antystatycznej uchwyt przewodzi prąd.
- Kerülje az érintkezést a földelt alkatrészekkel, pl. csövekkel, fűtőtestekkel, tűzhelyekkel vagy hűtőszekrényekkel.
. Nie należy korzystać z lutownicy w wilgotnym lub mokrym otoczeniu. - Nie pracować na częściach znajdujących się pod napięciem.
OSTRZEŻENIE!
Niebezpieczeństwo poparzenia
Podczas lutowania grot lutowniczy nagrzewa się do bardzo wysokiej temperatury. Dotknięcie grotu grozi poparzeniem. Po zakończeniu procesu lutowania, lutownica i lutowany przedmiot są ciągle gorące.
Nieużywaną lutownicę należy zawsze odłożyć na podstawkę. Biztosítson biztonságos távolságot a biztonsági pákatartótól.
. Nie wolno dotykać gorących grotów lutowniczych i trzymać z dala łatwopalne przedmioty..
. Wymianę grota lutowniczego wykonywać tylko w stanie zimnym
Istnieje niebezpieczeństwo poparzenia przez płynną cynę lutowniczą. Należy zabezpieczyć się przed pryskającą cyną.
Należy korzystać z odpowiedniej odzieży roboczej, aby zabezpieczyć się przed poparzeniem. Należy chronić oczy, zakładając okulary ochronne.
- Przy przetwarzaniu klejów należy szczególnie przestrzegać ostrzeżeń producenta kleju.
OSTRZEŻENIE!
Niebezpieczeństwo pożaru
- Urządzenie lutownicze oraz podstawka zabezpieczająca muszą być zawsze odsłonięte.
. Nie zbliżać się do gorącej lutownicy z łatwopalnymi przedmiotami, cieczami i gazami.
Nieużywane urządzenia i narzędzia powinny być przechowywane w suchym, położonym wysoko lub zamkniętym miejscu, niedostępnym dla dzieci. Nieużywane narzędzia lutownicze należy odłączyć od napięcia i ciśnienia.
Legyen körültekintő. Należy uważać, co się robi. Do pracy należy podchodzić z rozsądkiem. Ne használja a forrasztószerszámot, ha nem tud rá koncentrálni.
Kerülje az abnormális testtartást. Munkahelyét alakítsa ki ergonómiailag helyesen. Należy unikać nieprawidłowej postawy podczas pracy. Nieprawidłowa postawa powoduje wady postawy.
Lutownica może być użytkowana wyłącznie gdy jej stan techniczny jest idealny. Nie wolno wyłącać urządzeń zabezpieczających.
Usterki i uszkodzenia należy natychmiast usuwać. Przed każdym użyciem urządzenia / narzędzia należy starannie sprawdzić urządzenia zabezpieczające pod względem prawidłowego działania zgodnie z przeznaczeniem.
Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się lub czy nie są uszkodzone. Wszystkie części
muszą być właściwie zamontowane i spełniać wszystkie wymagania, w celu zapewnienia prawidłowej pracy urządzenia.
Stosować odpowiednie narzędzia. Stosować wyłącznie akcesoria lub urządzenia dodatkowe, które wymienione są na liście akcesoriów lub zostały dopuszczone przez producenta. Akcesoria lub urządzenia dodatkowe WELLER stosować wyłącznie z oryginalnymi urządzeniami WELLER. Używanie innych narzędzi lub innych akcesoriów może oznaczać niebezpieczeństwo odniesienia obrażeń cielesnych.
Należy zabezpieczyć narzędzie. Do przytrzymywania przedmiotu obrabianego należy stosować przyrządy mocujące.
Stosować urządzenia wyciągowe do oparów lutowniczych. Jeżeli są dostępne urządzenia wyciągowe do oparów lutowniczych, proszę sprawdzić, czy są one podłączone i stosowane zgodnie z przeznaczeniem.
Lutowanie
Należy przeczytać i przestrzegać informacji zawartych w instrukcji obsługi dla aktualnie stosowanej stacji zasilającej Weller.
Stosować wyłącznie oryginalne groty lutownicze Weller!
Postępowanie z grotami lutowniczymi
. Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
. Nie wolno stosować nadmiernie agresywnych topników.
Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
. Należy dobierać jak najniższą temperaturę pracy.
Należy wybierać możliwe największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.
Należy zapewnić przenoszenie ciepła na dużej powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.
W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.
. Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
- Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
. Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.
Użytkowanie
Jednostka zasilająca do narzędzi do lutowania WELLER.
Kolbę lutowniczą należy wykorzystywać wyłącznie do celów podanych w instrukcji obsługi, czyli do lutowania i rozlutowywania w określonych warunkach.
Lutownicę wolno użytkować wyłącznie z zasilaczami Weller. Urządzenie może być użytkowane tylko w temperaturze pokojowej i w pomieszczeniach. Urządzenie chronić przed wilgocią i przed bezpośrednim działaniem promieniowania słonecznego.
Grupy użytkowników
Ze względu na różne poziomy ryzyka i potencjalne zagrożenia niektóre czynności mogą być wykonywane tylko przez przeszkolonych specjalistów.
| Czynność Grupy użytkowników | |
| Określanie parametrów lutowania | Personel specjalistyczny dysponujący wykształceniem technicznym |
| Wymiana elektrycznych części zamiennych | Elektryk |
| Określanie terminów konserwacji | Specjalista ds. bhp |
| Obsługa Wymiana filtra | Niespecjaliści |
| Obsługa Wymiana filtra Wymiana elektrycznych części zamiennych | Uczniowie zawodu pod kierownictwem i nadzorem wykwalifikowanego specjalisty |
Pielęgnacja i konserwacja urządzenia
OSTRZEŻENIE!
Przed rozpoczęciem jakichkolwiek pracy przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Poczekać do stygnięcia urządzenia.
Należy regularnie kontrolować wszystkie podłączone przewody i węże. Uszkodzone narzędzia elektryczne należy natychmiast wyłączyć z jakiegokolwiek użytkowania.
Groty lutownicze wolno wymieniać tylko wtedy, gdy są one dostatecznie zimne.
Narzędzie do lutowania, zanim dojdzie do ostygnięcia grotu lutowniczego, musi pozostać odłożone w uchwycie przez co najmniej 3 minuty.
Utrzymywać w czystości powierzchnie przewodzące ciepło grotu lutowniczego oraz elementu grzewczego. Element grzewczy nie może mieć kontaktu z cyną lutowniczą.
Naprawy muszą być wykonywane przez osoby przeszkolone przez firmę Weller.
Stosować wyłącznie oryginalne części zamienne WELLER.
Gwarancja
Roszczenia nabywcy z tytułu wad produktu wygasają po roku od dostarczenia produktu. Nie dotyczy to roszczeń zwrotnych wg §§ 478 i 479 BGB (kodeksu cywilnego).
Na podstawie wydanej przez nas gwarancji odpowiadamy tylko wówczas, jeśli wydana została przez nas pisemna gwarancja jakości lub trwałości z użyciem pojęcia „Gwarancja”.
Gwarancja wygasa w przypadku użytkowania niezgodnego z przeznaczeniem i po dokonaniu jakichkolwiek modyfikacji przez osoby do tego nie powołane.
Więcej informacji uzyskają Państwo na stronie www.WellerFT.com.
www.weller-tools.com.
Dane Techniczne
| Lutownice WEP 70 | ||
| Zakres temperatur | (°C / °F) | 50-450 |
| Pobór mocy | (W) | 70 |
| Napięcie sieciowe | (V AC) | 23 |
| Czas nagrzewania (od 50°C do 350°C) (od 120°F do 660°F) | (s) | 28 |
| Oferta końcówek ET | ||
| Stacja zasilająca WE 1 | ||
Producent zastrzega prawo do wprowadzenia zmian technicznych!
Symbole
Uwaga!
Ostrzeżenie! Niebezpieczeństwo poparzenia!
Przeczytać instrukcję obsługi!
Wzornictwo i miejsce pracy spełniające wymogi ESD
Przed wykonaniem jakichkolwiek prac przy urządzeniu wyciągnąć wtyczkę z gniazdka.
Znak CE
Brytyjski Certyfikat Zgodności
Utylizacja
Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2012/19/EU dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego, zużyte elektronarzędzia należy segregować i utylizować w sposób przyjazny dla środowiska.
Dizajn a pracovisko v súlade s ESD
