| Tipo di prodotto | Macchina per saldatura (saldatore) |
| Marca | Weller |
| Modello | WEP 70 |
| Intervallo di temperatura | 50 °C a 450 °C (120 °F a 660 °F) |
| Potenza assorbita | 70 W |
| Tensione di rete | 23 V CA |
| Tempo di salita in temperatura (da 50 °C a 350 °C) | 28 secondi |
| Tipo di punta compatibile | ET (serie) |
| Unità di alimentazione compatibile | WE 1 (raccomandata) |
| Utilizzo conforme | Saldatura e dissaldatura in ambienti chiusi, a temperatura ambiente |
| Gruppi di utenti | Specialisti formati, non specialisti per determinati compiti |
| Istruzioni di sicurezza | Rischi di scossa elettrica, ustioni, incendio; utilizzare dispositivi di protezione |
| Manutenzione e cura | Scollegare prima dell'intervento, pulire le superfici di trasferimento termico, sostituire le punte a freddo |
| Garanzia | 12 mesi contro difetti di fabbricazione |
| Smaltimento | Non smaltire con i rifiuti domestici (RAEE) |
| Norme e certificazioni | CE, marchio di conformità britannico, design ESD |
Domande frequenti - WEP 70 Weller
Domande degli utenti su WEP 70 Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale WEP 70 - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WEP 70 del marchio Weller.
MANUALE UTENTE WEP 70 Weller

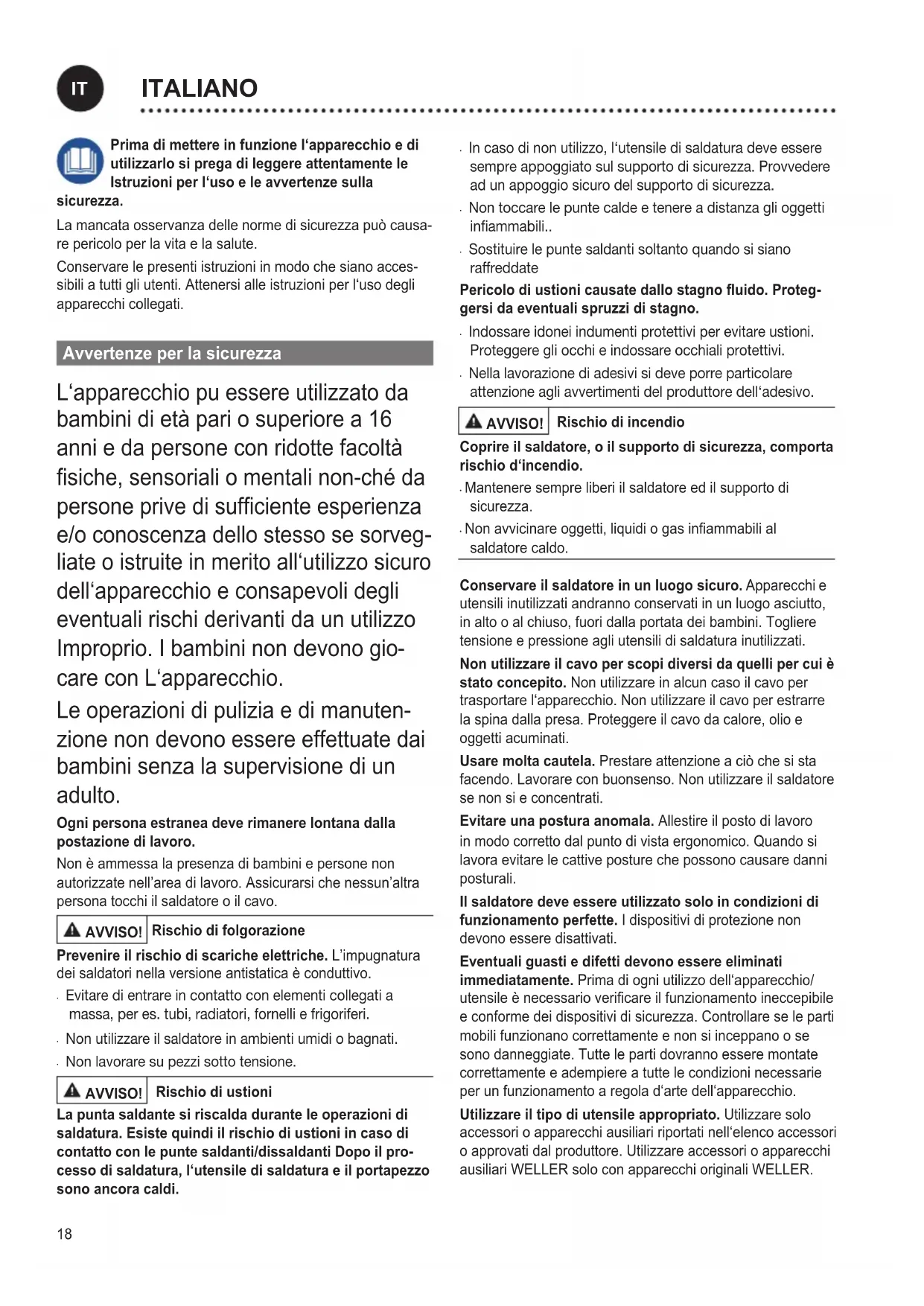

IT Traduzione delle istruzioni originali
Prima di mettere in funzione l'apparecchio e di utilizzarlo si prega di leggere attentamente le Istruzioni per l'uso e le avvertenze sulla
sicurezza.
La mancata osservanza delle norme di sicurezza può causare pericolo per la vita e la salute.
Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti. Attenersi alle istruzioni per l'uso degli apparecchi collegati.
Avvertenze per la sicurezza
L'apparecchio pu essere utilizzato da bambini di età pari o superiore a 16 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali non-ché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo Improprio. I bambini non devono giocare con L'apparecchio.
Le operazioni di pulizia e di manuten- zione non devono essere effettuate dai bambini senza la supervisione di un adulto.
Ogni persona estranea deve rimanere lontana dalla postazione di lavoro.
Non è ammessa la presenza di bambini e persone non autorizzate nell'area di lavoro. Assicurarsi che nessun'altra persona tocchi il saldatore o il cavo.
AVVISO! Rischio di folgorazione
Prevenire il rischio di scariche elettriche. L'impugnatura dei saldatori nella versione antistatica è conduttivo.
. Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.
. Non utilizzare il saldatore in ambienti umidi o bagnati.
. Non lavorare su pezzi sotto tensione.
AVVISO! Rischio di ustioni
La punta saldante si riscalda durante le operazioni di saldatura. Esiste quindi il rischio di ustioni in caso di contatto con le punte saldanti/dissaldanti Dopo il processo di saldatura, l'utensile di saldatura e il portapezzo sono ancora caldi.
In caso di non utilizzo, l'utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.
Non toccare le punte calde e tenere a distanza gli oggetti infiammabili..
Sostituire le punte saldanti soltanto quando si siano raffreddate
Pericolo di ustioni causate dallo stagno fluido. Proteggersi da eventuali spruzzi di stagno.
- Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.
Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell'adesivo.
AVVISO!
Rischio di incendio
Coprire il saldatore, o il supporto di sicurezza, comporta rischio d'incendio.
. Mantenere sempre liberi il saldatore ed il supporto di sicurezza.
. Non avvicinare oggetti, liquidi o gas infiammabili al saldatore caldo.
Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati.
Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito. Non utilizzare in alcun caso il cavo per trasportare l'apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati.
Usare molta cautela. Prestare attenzione a ciò che si sta facendo. Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati.
Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali.
Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati.
Eventuali guasti e difetti devono essere eliminati immediatamente. Prima di ogni utilizzo dell'apparecchio/ utensile è necessario verificare il funzionamento ineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d'arte dell'apparecchio.
Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell'elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER.
L'impiego di altri utensili o accessori può sottoporvi a un pericolo di lesioni.
Mettere in sicurezza l'utensile. Utilizzare dispositivi di fissaggio per tenere fermo il pezzo in lavorazione.
Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente.
Saldare
Leggere e rispettare le Istruzioni per l'uso dell'unità di alimentazione Weller utilizzata.
Utilizzate solo punte saldanti originali Weller!
Trattamento delle punte saldanti
. Al primo riscaldamento umettare la punta saldante selettiva e stagnabile con lega saldante. In questo modo si rimuoveranno gli strati di ossidazione dovuti alla conservazione ed altre impurità della punta saldante.
. Durante le pause di lavoro e prima di riporre il saldatore, accertarsi sempre che la punta saldante sia ben stagnata.
. Non utilizzare fondenti eccessivamente aggressivi.
Accertarsi sempre che la punta saldante sia correttamente in posizione.
. Selezionare la temperatura di lavoro più bassa possibile.
. Scegliere per l'applicazione la punta saldante con la forma più grande possibile Regola empirica: approssimativamente grande quanto il pad di saldatura.
. Stagnando accuratamente la punta saldante, per il passaggio di calore tra la punta saldante e il punto da saldare, assicurare la presenza di una superficie più ampia possibile.
. Disattivare il sistema di saldatura durante le pause di lavoro prolungate oppure utilizzare la funzione Weller per l'abbassamento della temperatura in caso di non utilizzo dell'utensile.
. Se si prevede di deporre il saldatore per un periodo prolungato, umettare la punta con lega saldante.
. Applicare la lega per saldatura direttamente sul punto da saldare, non sulla punta saldante.
. Non esercitare alcuna forza meccanica sulla punta saldante.
Utilizzo Conforme
Unità di alimentazione per utensili di saldatura WELLER.
Utilizzare il saldatore esclusivamente secondo lo scopo indicato dalle istruzioni per l'uso, per eseguire interventi di saldatura e dissaldatura alle condizioni qui specificate.
Il saldatore andrà utilizzato esclusivamente con le unità di alimentazione Weller.
Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. Proteggere dall'umidità e dall'irradiazione solare diretta.
Gruppi utenti
Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.
| Fase operativa Gruppi utenti | |
| Impostazione dei parametri di saldatura | Personale specializzato in possesso di formazione tecnica |
| Sostituzione di parti elettriche di ricambio | Elettricista |
| Impostazione degli intervali di manutenzione | Addetto alla sicurezza |
| Utilizzo Sostituzione del filtro | Non occorre preparazione specifica |
| Utilizzo Sostituzione del filtro Sostituzione di parti elettriche di ricambio | Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica |
Cura e manutenzione
AVVISO!
Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina dalla presa di corrente Lasciar raffreddare l'apparecchio.
Controllare a intervalli regolari tutti i cavi e tubi flessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo.
Le punte saldanti possono essere sostituite soltanto quando siano fredde.
Una volta spento, l'utensile di saldatura dovrà restare per almeno 3 minuti nel supporto di sicurezza, affinché la punta saldante si raffreddi.
Mantenere pulite le superfici di trasmissione del calore della punta saldante e del corpo riscaldante. L'elemento riscaldante non dovrà entrare in contatto con lo stagno per saldature.
Le riparazioni andranno effettuate da personale appositamente formato da Weller.
Utilizzare soltanto pezzi di ricambio originali.
Garanzia
I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia“.
La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.
Per ulteriori informazioni: www.WellerFT.com. www.weller-tools.com.
Dati Tecnici
| Saldatore WEP 70 | ||
| Range di temperatura | (°C / °F) | 50-450 |
| Potenza assorbita | (W) | 70 |
| Tensione di rete | (V AC) | 23 |
| Tempo di riscaldamento (50°C a 350°C) (120°F a 660°F) | (s) | 28 |
| Famiglia di punte ET | ||
| Unità di alimentazione WE 1 | ||
| Con riserva di modifiche tecniche. | ||
Simboli
Attenzione!
Avviso! Rischio di ustioni!
Leggere le Istruzioni d'uso.
Concezione e postazione di lavoro a norma ESD
Prima di effettuare qualsiasi intervento sull'apparecchio, estrarre sempre il connettore dalla presa.
Contrassegno CE
Marchio di conformità britannico
Smaltimento
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
