WEP 70 - Machine de soudure Weller - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Weller WEP 70, machine de soudure à température réglable, puissance de 70 W, tension de 230 V, température de 200 à 450 °C.
Utilisation	Idéale pour le soudage de composants électroniques, réparation de circuits imprimés, et travaux de précision.
Maintenance et réparation	Nettoyage régulier de la panne, remplacement de la panne en cas d'usure, vérification des connexions électriques.
Sécurité	Utiliser des lunettes de protection, éviter le contact avec la panne chaude, débrancher l'appareil après utilisation.
Informations générales	Poids léger, design ergonomique, garantie constructeur, compatible avec diverses pannes Weller.

FOIRE AUX QUESTIONS - WEP 70 Weller

Qu'est-ce que la Weller WEP 70 ?

La Weller WEP 70 est une machine de soudure conçue pour des applications professionnelles et industrielles, offrant une puissance de 70 watts pour un soudage précis.

Comment régler la température de la Weller WEP 70 ?

Pour régler la température de la Weller WEP 70, utilisez le bouton de réglage sur le panneau de contrôle. Référez-vous au manuel d'utilisation pour les plages de température spécifiques.

Quels types de soudure puis-je utiliser avec la Weller WEP 70 ?

La Weller WEP 70 est compatible avec la plupart des fils de soudure à base de plomb et sans plomb, ainsi qu'avec des alliages courants tels que l'argent et le cuivre.

Comment nettoyer la panne de la machine ?

Pour nettoyer la panne, éteignez la machine et laissez-la refroidir. Utilisez une éponge humide ou un nettoyant pour panne de soudure pour enlever les résidus.

Que faire si la machine ne chauffe pas ?

Si la machine ne chauffe pas, vérifiez si elle est correctement branchée à une source d'alimentation. Assurez-vous également que la panne est bien installée et que le réglage de température est adéquat.

Est-ce que la Weller WEP 70 a une fonction de mise en veille ?

Oui, la Weller WEP 70 est équipée d'une fonction de mise en veille qui s'active après une période d'inactivité pour prolonger la durée de vie de la panne.

Comment remplacer la panne de la Weller WEP 70 ?

Pour remplacer la panne, éteignez et débranchez la machine, attendez qu'elle refroidisse, puis dévissez la panne usagée et vissez la nouvelle panne en place.

Quel est le délai de chauffe de la Weller WEP 70 ?

Le délai de chauffe de la Weller WEP 70 est d'environ 30 secondes, selon la température réglée.

Comment stocker la Weller WEP 70 en toute sécurité ?

Pour stocker la Weller WEP 70 en toute sécurité, éteignez la machine, débranchez-la et rangez-la dans un endroit sec et frais, loin des enfants.

Y a-t-il des accessoires recommandés pour la Weller WEP 70 ?

Oui, il est recommandé d'utiliser des fils de soudure de haute qualité, des pannes de rechange et des supports de soudure pour un meilleur confort et une utilisation optimale.

MODE D'EMPLOI WEP 70 Weller

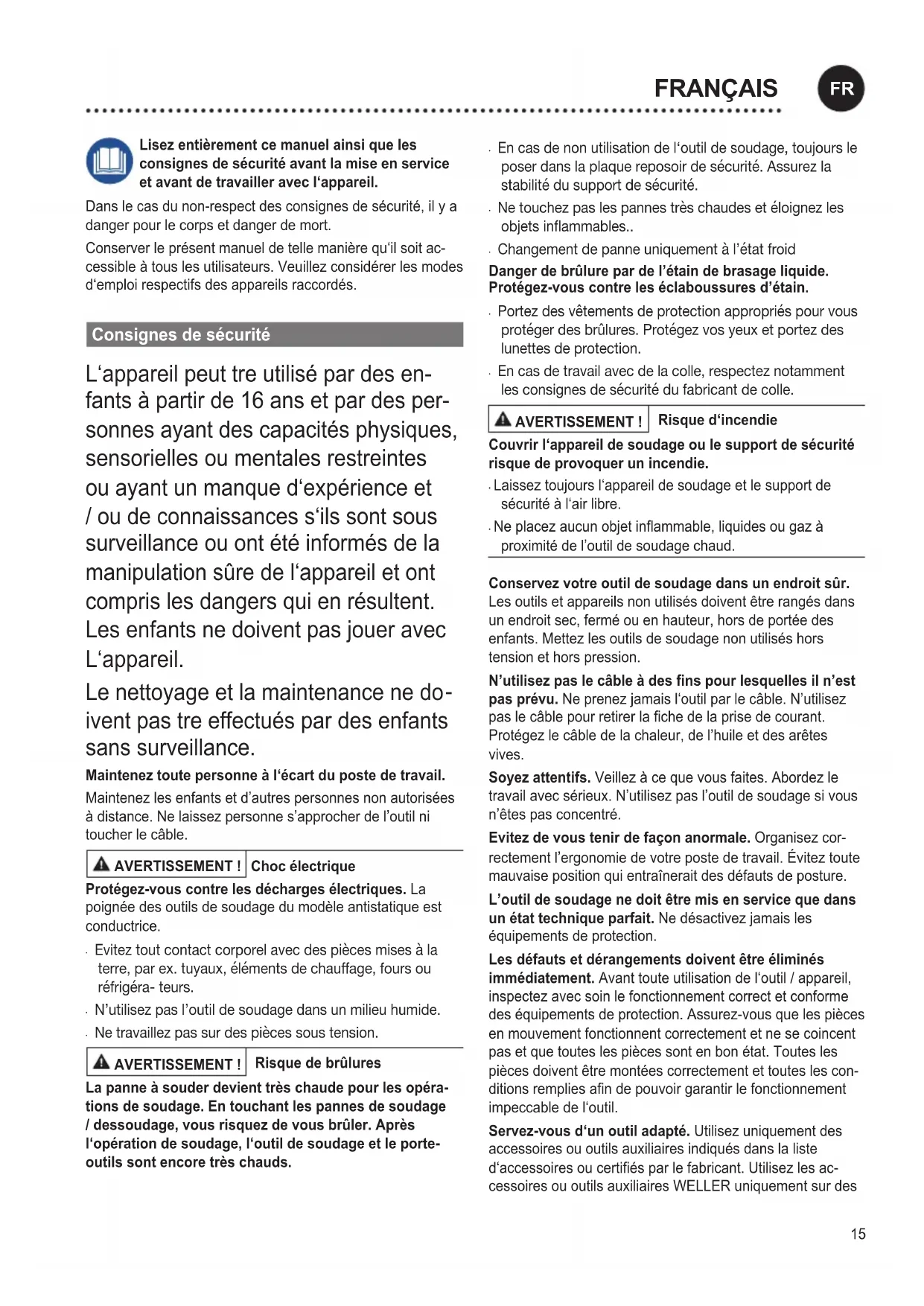

ESPAÑOL15 Lisez entièrement ce manuel ainsi que les consignes de sécurité avant la mise en service et avant de travailler avec l‘appareil. Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort. Conserver le présent manuel de telle manière qu‘il soit ac- cessible à tous les utilisateurs. Veuillez considérer les modes d‘emploi respectifs des appareils raccordés. Consignes de sécurité L‘appareil peut tre utilisé par des en- fants à partir de 16 ans et par des per- sonnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d‘expérience et / ou de connaissances s‘ils sont sous surveillance ou ont été informés de la manipulation sûre de l‘appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec L‘appareil. Le nettoyage et la maintenance ne do

ivent pas tre effectués par des enfants sans surveillance. Maintenez toute personne à l‘écart du poste de travail. Maintenez les enfants et d’autres personnes non autorisées à distance. Ne laissez personne s’approcher de l’outil ni toucher le cble. AVERTISSEMENT ! Choc électrique Protégez-vous contre les décharges électriques. La poignée des outils de soudage du modèle antistatique est conductrice.

• Eviteztoutcontactcorporelavecdespicesmisesla terre,parex.tuyaux,élémentsdechauage,foursou réfrigéra-teurs.

• N’utilisezpasl’outildesoudagedansunmilieuhumide.

• Netravaillezpassurdespicessoustension. AVERTISSEMENT ! Risque de brûlures La panne à souder devient très chaude pour les opéra- tions de soudage. En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler. Après l‘opération de soudage, l‘outil de soudage et le porte- outils sont encore très chauds.

• Encasdenonutilisationdel‘outildesoudage,toujoursle poserdanslaplaquereposoirdesécurité.Assurezla stabilitédusupportdesécurité.

• Netouchezpaslespannestrschaudesetéloignezles objetsinammables..

• Changementdepanneuniquementl’étatfroid Danger de brûlure par de l’étain de brasage liquide. Protégez-vous contre les éclaboussures d’étain.

• Portezdesvêtementsdeprotectionappropriéspourvous protégerdesbrûlures.Protégezvosyeuxetportezdes lunettesdeprotection.

• Encasdetravailavecdelacolle,respecteznotamment lesconsignesdesécuritédufabricantdecolle. AVERTISSEMENT ! Risque d‘incendie Couvrir l‘appareil de soudage ou le support de sécurité risque de provoquer un incendie.

• Laissez toujours l‘appareil de soudage et le support de sécurité à l‘air libre.

• Ne placez aucun objet inammable, liquides ou gaz à proximité de l’outil de soudage chaud. Conservez votre outil de soudage dans un endroit sûr. Les outils et appareils non utilisés doivent être rangés dans un endroit sec, fermé ou en hauteur, hors de portée des enfants. Mettez les outils de soudage non utilisés hors tension et hors pression. N’utilisez pas le cble des ns pour lesquelles il n’est pas prévu. Ne prenez jamais l‘outil par le cble. N’utilisez pas le cble pour retirer la che de la prise de courant. Protégez le cble de la chaleur, de l’huile et des artes vives. Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N’utilisez pas l’outil de soudage si vous n’êtes pas concentré. Evitez de vous tenir de façon anormale. Organisez cor- rectement l’ergonomie de votre poste de travail. Évitez toute mauvaise position qui entraînerait des défauts de posture. L’outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection. Les défauts et dérangements doivent être éliminés immédiatement. Avant toute utilisation de l‘outil / appareil, inspectez avec soin le fonctionnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coincent pas et que toutes les pièces sont en bon état. Toutes les pièces doivent tre montées correctement et toutes les con- ditions remplies an de pouvoir garantir le fonctionnement impeccable de l‘outil. Servez-vous d‘un outil adapté. Utilisez uniquement des accessoires ou outils auxiliaires indiqués dans la liste d‘accessoires ou certiés par le fabricant. Utilisez les ac- cessoires ou outils auxiliaires WELLER uniquement sur des

FRANÇAIS16 appareils WELLER d‘origine. L‘utilisation d‘autres outils ou accessoires peut entraîner un risque de blessure. Fixez l‘outil. Utilisez des dispositifs de xation pour maintenir l‘outil. Prévoyez une aspiration des fumées. Si un dispositif a été prévu pour le branchement d‘aspirations des fumées, veillez à ce qu‘il soit branché et correctement utilisé. Soudage Veuillez lire et respecter le mode d‘emploi de l‘unité d‘alimentation Weller utilisée. N‘utiliser que des pannes à souder originales WELLER ! Traitement des pannes

• Lors de la première mise en température, étamer la panne pour supprimer les couches d‘oxyde et les impuretés dues au stockage.

• Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s‘assurer que la panne est bien étamée.

• Ne pas utiliser de ux trop agressif.

• Toujours s‘assurer que la panne est bien xée.

• Choisir une température de travail aussi basse que possible.

• Choisir la forme de panne la plus grande possible pour l‘application Règle de base : env. aussi grande que la soudure à réaliser.

• Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la panne.

• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non utilisation.

• Enduire la panne de matériau d‘apport de soudage avant de déposer le fer à souder pendant une période prolongée.

• Déposer directement la soudure sur le point de soudage et non sur la panne.

• Ne pas user de force mécanique sur la panne. Utilisation Conforme Aux Prescriptions Unité d‘alimentation pour outils de soudage WELLER. Utiliser le fer à souder uniquement conformément au but indiqué dans le manuel d‘utilisation, pour le soudage et le dessoudage dans les conditions indiquées ici. Utilisez le fer à souder uniquement avec les unités d‘alimentation Weller . Cet appareil peut uniquement tre utilisé à la température ambiante et dans des pièces fermées. Protégez de l‘humidité et des rayons directs du soleil. Groupes d‘utilisateurs En raison des risques et dangers d‘importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail. Étape de travail Groupes d‘utilisateurs Spécications des pa- ramètres de soudage Spécialiste avec formation technique Remplacement de pièces de rechange électriques Électricien Spécications des interval- les de maintenance Spécialiste de la sécurité Commande Remplacement du ltre Non-spécialistes Commande Remplacement du ltre Remplacement de pièces de rechange électriques Apprentis techniques sous l‘égide et la surveillance d‘un spécialiste qualié Entretien et maintenance AVERTISSEMENT ! Toujours extraire la che hors de la prise de courant avant d‘intervenir sur l‘appareil. Laisser refroidir l‘outil. Contrôlez régulièrement tous les cbles et tuyaux. Retirez tout outil électrique endommagé an d‘empcher son utilisation. Ne remplacez les pannes du fer à souder que lorsqu’elles sont froides. Une fois hors tension, l‘outil de soudage doit rester au moins trois minutes dans la plaque reposoir de sécurité, c‘est à dire jusqu‘à ce que la panne ait refroidi. Maintenir propres les surfaces de transfert thermique de la panne et du corps de chauffe. L‘élément de chauffe ne doit pas entrer en contact avec l‘étain. Seules les personnes formées par Weller sont autorisées à effectuer les réparations. N’utiliser que des pièces de rechange d’origine.

FRANÇAIS17 Symboles Attention ! Avertissement ! Risque de brûlures! Lire la notice d‘utilisation ! Design et poste de travail conformes ESD Avant de réaliser tous travaux sur l‘appareil, débrancher toujours la prise. Signe CE Marque de conformité britannique Elimination des déchets Ne pas jeter les appareils électriques dans les ordures ménagères Conformément à la directive européenne 2012/19/EU relative aux déchets d‘équipements électriques ou électro- niques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Garantie Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s‘applique pas aux droits de recours de l‘acquéreur d‘après le §§ 478, 479 du code civil allemand. La garantie que nous accordons n‘est valable que dans la mesure où la garantie de qualité ou de solidité a fait l‘objet d‘une conrmation écrite par nos soins et moyennant l‘emploi du terme „Garantie“. La garantie perd toute sa validité en cas d‘utilisation non conforme et de manipulations quelconques de la part d‘un personnel non qualié. Pour plus d‘informations, consulter www.WellerFT.com. www.weller-tools.com. Caractéristiques Techniques Fers à souder WEP 70 Plage de température (°C / °F) 50-450 Puissance absorbée (W)

Tension de réseau (V AC)

Temps de montée en température (de 50°C à 350°C) (de 120°F à 660°F) (s)

Type de panne ET Unité d‘alimentation WE 1 Sous réserve de modications techniques !
