KÄYTTÖOHJE WXP 120 Solar Weller

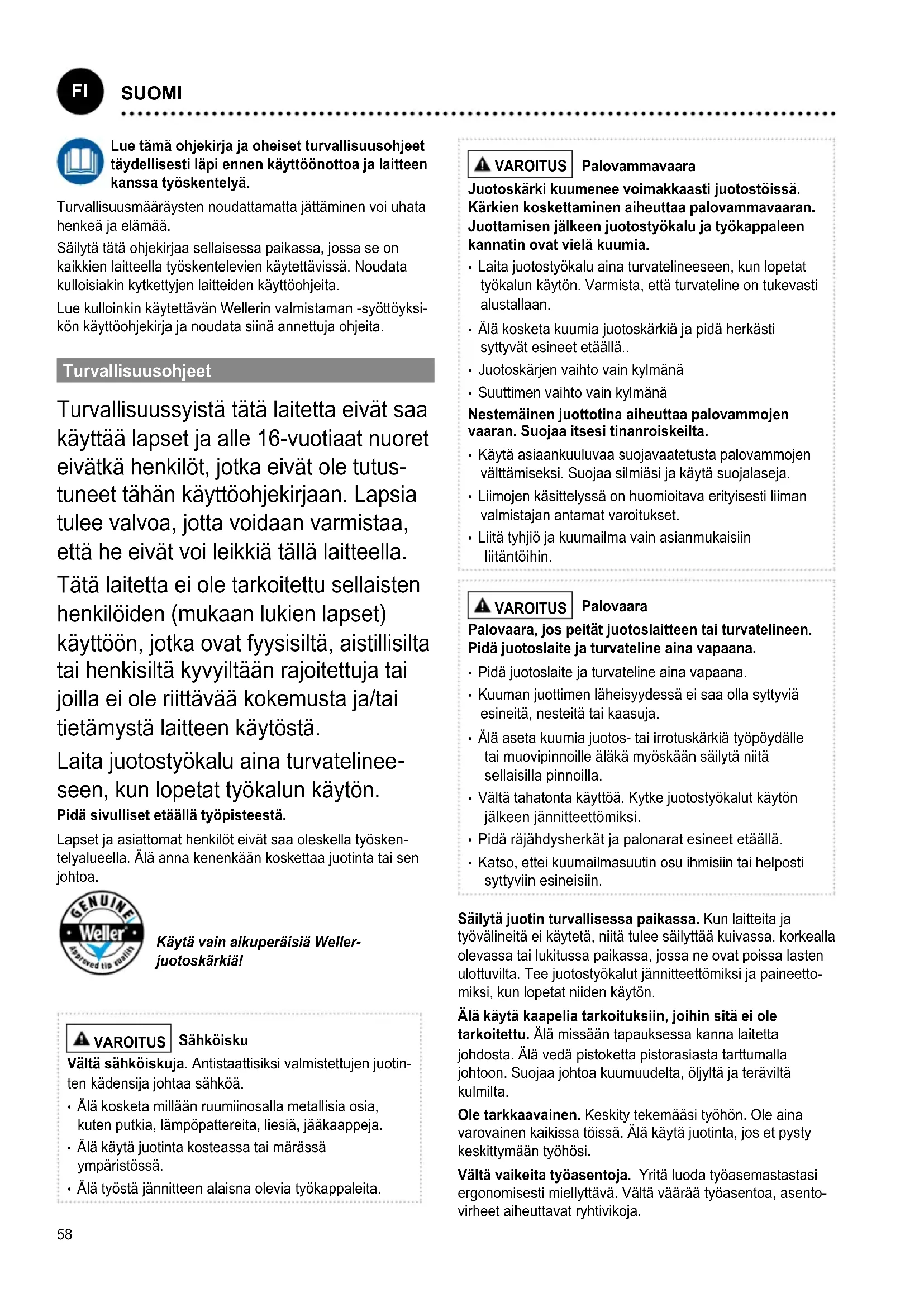

DANSK58 Lue tm ohjekirja ja oheiset turvallisuusohjeet tydellisesti lpi ennen kyttöönottoa ja laitteen kanssa työskentelyä. Turvallisuusmääräysten noudattamatta jättäminen voi uhata henkeä ja elämää. Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä. Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita. Lue kulloinkin käytettävän Wellerin valmistaman -syöttöyksi- kön käyttöohjekirja ja noudata siinä annettuja ohjeita. Turvallisuusohjeet Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutus- tuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä. Laita juotostyökalu aina turvatelinee

seen, kun lopetat työkalun käytön. Pidä sivulliset etäällä työpisteestä. Lapset ja asiattomat henkilöt eivät saa oleskella työsken- telyalueella. lä anna kenenkään koskettaa juotinta tai sen johtoa. Käytä vain alkuperäisiä Weller- juotoskärkiä! VAROITUS Sähköisku Vlt shköiskuja. Antistaattisiksi valmistettujen juotin- ten kädensija johtaa sähköä.

• Älä kosketa millään ruumiinosalla metallisia osia, kuten putkia, lämpöpattereita, liesiä, jääkaappeja.

• lä käytä juotinta kosteassa tai märässä ympäristössä.

• lä työstä jännitteen alaisna olevia työkappaleita. VAROITUS Palovammavaara Juotoskrki kuumenee voimakkaasti juotostöiss. Kärkien koskettaminen aiheuttaa palovammavaaran. Juottamisen jlkeen juotostyökalu ja työkappaleen kannatin ovat vielä kuumia.

• Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön. Varmista, että turvateline on tukevasti alustallaan.

• Älä kosketa kuumia juotoskärkiä ja pidä herkästi syttyvät esineet etäällä..

• Juotoskärjen vaihto vain kylmänä

• Suuttimen vaihto vain kylmänä Nesteminen juottotina aiheuttaa palovammojen vaaran. Suojaa itsesi tinanroiskeilta.

• Käytä asiaankuuluvaa suojavaatetusta palovammojen välttämiseksi. Suojaa silmiäsi ja käytä suojalaseja.

• Liimojen käsittelyssä on huomioitava erityisesti liiman valmistajan antamat varoitukset.

• Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin. VAROITUS Palovaara Palovaara, jos peitt juotoslaitteen tai turvatelineen. Pid juotoslaite ja turvateline aina vapaana.

• Pidä juotoslaite ja turvateline aina vapaana.

• Kuuman juottimen läheisyydessä ei saa olla syttyviä esineitä, nesteitä tai kaasuja.

• lä aseta kuumia juotos- tai irrotuskärkiä työpöydälle tai muovipinnoille äläkä myöskään säilytä niitä sellaisilla pinnoilla.

• Vältä tahatonta käyttöä. Kytke juotostyökalut käytön jälkeen jännitteettömiksi.

• Pidä räjähdysherkät ja palonarat esineet etäällä.

• Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin. Silyt juotin turvallisessa paikassa. Kun laitteita ja työvälineitä ei käytetä, niitä tulee säilyttää kuivassa, korkealla olevassa tai lukitussa paikassa, jossa ne ovat poissa lasten ulottuvilta. Tee juotostyökalut jännitteettömiksi ja paineetto- miksi, kun lopetat niiden käytön. l kyt kaapelia tarkoituksiin, joihin sit ei ole tarkoitettu. Älä missään tapauksessa kanna laitetta johdosta. Älä vedä pistoketta pistorasiasta tarttumalla johtoon. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä kulmilta. Ole tarkkaavainen. Keskity tekemääsi työhön. Ole aina varovainen kaikissa töissä. lä käytä juotinta, jos et pysty keskittymään työhösi. Vlt vaikeita työasentoja. Yritä luoda työasemastastasi ergonomisesti miellyttävä. Vältä väärää työasentoa, asento- virheet aiheuttavat ryhtivikoja.

SUOMI Juotinta saa käyttää ainoastaa teknisesti virheettömässä kunnossa. Varolaitteita ei saa ottaa pois käytöstä. Hiriöt ja viat tytyy korjata vlittömsti. Ennen laitteen/ työkalun jokaista käyttökertaa täytyy tarkistaa huolellisesti, että varolaitteet toimivat moitteettomasti ja määräysten mu- kaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jumitu. Varmista, että kaikki osat ovat ehjiä. Laitteen moitteettoman toiminnan takaamiseksi kaikkien osien täytyy olla oikein asennettuina paikoillaan ja täyttää kaikki asiaan- kuuluvat vaatimukset. Käytä oikeaa työkalua. Käytä vai sellaisia tarvikkeita tai lisälaitteita, jotka on ilmoitettu tarvikelistassa tai joiden käyt- töön valmistaja on antanut luvan. Käytä WELLER-tarvikkeita tai lisälaitteista vain alkuperäisissä WELLER-laitteissa. Muiden valmistamien työkalujen ja tarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran. Varmista työkalun turvallisuus. Käytä kiinnityslaitteita työkappaleen paikallaan pitämiseen. Kyt juotossavun poistoimuria. Kun käytettävissä on juotossavun imurin liitäntään tarvittavat varusteet, varmista, että ne on kytketty paikoilleen ja että niitä käytetään oikein. Tarkoituksenmukainen Käyttö Käytä juotoskolvia yksinomaan käyttöohjekirjassa neuvotulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoite- tuilla edellytyksillä. VAROITUS WXDP 120 (Robust), WXDV 120 Palonarkoja kaasuja ja nesteitä ei saa imuroida. Laitetta saa käyttää vain oikein asennettujen ja asianmukaisten suodatinpanoksien kanssa. Vaihda täyteen tulleet suodatinpanokset. Juotoskolvia saa käyttää vain Weller -syöttöyksiköiden kanssa. Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätilois- sa. Suojaa kosteudelta ja suoralta auringonpaisteelta. Kyttjryhmt Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt. Työvaihe Kyttjryhmt Juotosparametrien esia- setus Teknisen koulutuksen omaa- va ammattihenkilöstö Sähköisten varaosien vaihto Sähköasentajat Huoltovälien esiasetus Turvallisuusammattilaiset Laitteen käyttö Suodattimen vaihto Työntekijät Laitteen käyttö Suodattimen vaihto Sähköisten varaosien vaihto Teknisen alan oppisopimus- koulutettavat koulutetun ammattilaisen valvonnassa aseman hoito ja huolto VAROITUS Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Anna laitteen jhty. Tarkista kaikki kytketyt johdot ja letkut säännöllisin väliajoin. Poista vialliset sähkötyökalut välittömästi käytöstä. Tukkeutuneita suuttimia ei saa käyttää. Korjaustöit saavat tehd vain Wellerin kouluttamat henkilöt. Käyttäkää ainoastaan alkuperäisiä varaosia. VAROITUS Palovammavaara

• Juotoskärjet saa vaihtaa vain silloin, kun ne ovat kylmiä.

• Imusuuttimen vaihto ja puhdistus vain kuumana ja sopivalla työkalulla

• Kuumailmasuuttimen vaihto vain sopivalla työkalulla

• Puhdista tai vaihda tinankeräyssäiliö vain kylmänä Juotoskolvi: Juotostyökalu täytyy pitää poiskytkettynä vähintään 3 minuuttia turvatelineessä, kunnes juotoskärki on jäähtynyt. LED-tilanäytön täytyy olla pois päältä. Juotoksen irrotuskolvi: Vaihda imusuuttimet lämpiminä, käytä juotosten irrotussuuttimille tarkoitettuja PDN-pihtejä. Turvallisuussyistä suosittelemme puhdistamaan juotosten irrotuskolvit kylminä. Pidä juotoskärjen ja kuumennuslaitteen lämmönvälityspinnat puhtaina. Kuumennuselementti ei saa koskettaa juotostinaa. Suodattimen vaihto WXDP 120 (Robust), WXDV 120: Suodatusjärjestelmän asianmukaisen toiminnan takaamiseksi suodatin täytyy vaihtaa seuraavasti:

• vähintään kerran vuodessa tai

• näyttöilmoituksen jälkeen tai

• huoltokaavion mukaan Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti. Käytä sopivaa suojavaatetusta.60 Takuu Ostajan on esitettävä mahdollisia puutteita koskevat vaati- mukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin. Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä. Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä. Lisätietoja saat osoitteesta www.weller-tools.com.

SUOMI61 Tekniset Arvot Juotoskolvi WXP 65 WXP 80 WXP 90 WXP 120 WXP 200 Lämpötila-alue °C Lämpötila-alue °F

Tehonotto 120 W 120 W 200 W Verkkojännite 24 V / AC 24 V / AC 24 V / AC Kuumenemisaika (50°C:sta 350°C:een) (120°F:sta 660°F:een) 35 s 35 s - Ilmavirta max. l/min - - 20 Kärkityypin mallisto XDS XDS F, R, D, Q Syöttöyksikkö WXD / WXR WXA, WXR Oikeus teknisiin muutoksiin pidätetään! Lämpötilan käyttäytyminen Juotostyökalussa on sisäinen käyttöanturi. Sen välityksellä voidaan säätää automaattinen poiskytkentätoiminto (Stand- by). Asetukset ovat kulloisenkin aseman käyttöoppaassa. Symbolit Huomio! Varoitus! Palovammavaara Lue käyttöopas! ESD-turvallinen muotoilu ja ESD-turvallinen työpiste CE-merkki Britannian säännönmukaisuusmerkki Hävittäminen lä hävitä sähkötyökalua tavallisen kotitalous- jätteen mukana! Vanhoja sähkö- ja elektroniik- kalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelma- jätteen keräyspisteeseen ja ohjattava ympäri- stöystävälliseen kierrätykseen. Juottaminen Juotosten irrotus Kuumailma
