BRUKSANVISNING WXP 120 Solar Weller

SV Svenska Säkerhetsanvisningar | Använd Maskinen Enligt Anvisningarna | Användarkategorier | skötsel och

SV Svenska Säkerhetsanvisningar | Använd Maskinen Enligt Anvisningarna | Användarkategorier | skötsel och

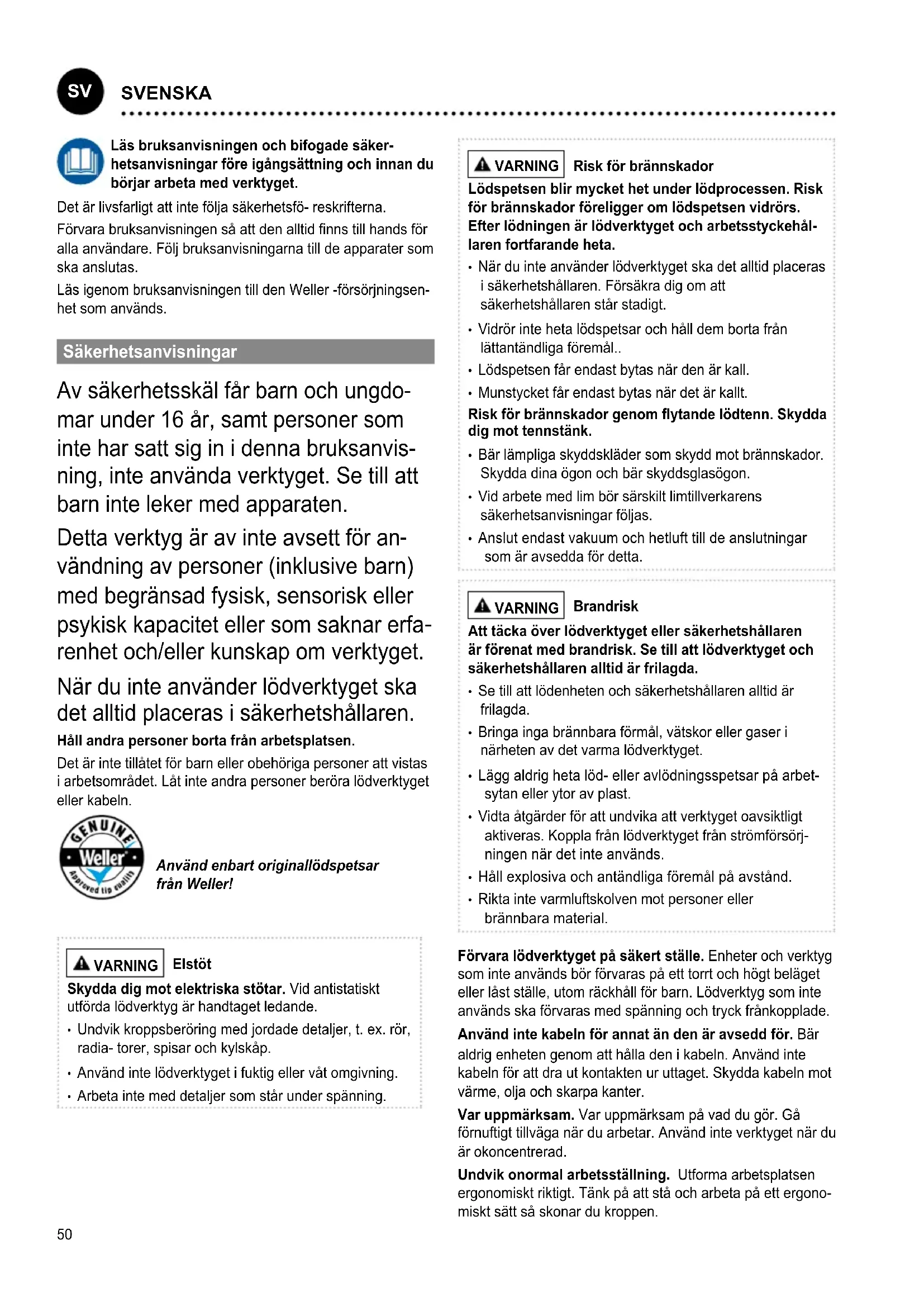

NEDERLANDS50 Läs bruksanvisningen och bifogade säker- hetsanvisningar före igångsättning och innan du börjar arbeta med verktyget. Det är livsfarligt att inte följa säkerhetsfö- reskrifterna. Förvara bruksanvisningen så att den alltid nns till hands för alla användare. Följ bruksanvisningarna till de apparater som ska anslutas. Läs igenom bruksanvisningen till den Weller -försörjningsen- het som används. Säkerhetsanvisningar Av säkerhetsskäl får barn och ungdo- mar under 16 år, samt personer som inte har satt sig in i denna bruksanvis- ning, inte använda verktyget. Se till att barn inte leker med apparaten. Detta verktyg är av inte avsett för an

vändning av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk kapacitet eller som saknar erfa

renhet och/eller kunskap om verktyget. När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren. Håll andra personer borta från arbetsplatsen. Det är inte tillåtet för barn eller obehöriga personer att vistas i arbetsområdet. Låt inte andra personer beröra lödverktyget eller kabeln. Använd enbart originallödspetsar från Weller! VARNING Elstöt Skydda dig mot elektriska stötar. Vid antistatiskt utförda lödverktyg är handtaget ledande.

• Undvik kroppsberöring med jordade detaljer, t. ex. rör, radia- torer, spisar och kylskåp.

• Använd inte lödverktyget i fuktig eller våt omgivning.

• Arbeta inte med detaljer som står under spänning. VARNING Risk för brännskador Lödspetsen blir mycket het under lödprocessen. Risk för brännskador föreligger om lödspetsen vidrörs. Efter lödningen är lödverktyget och arbetsstyckehål- laren fortfarande heta.

• När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren. Försäkra dig om att säkerhetshållaren står stadigt.

• Vidrör inte heta lödspetsar och håll dem borta från lättantändliga föremål..

• Lödspetsen får endast bytas när den är kall.

• Munstycket får endast bytas när det är kallt. Risk för brnnskador genom ytande lödtenn. Skydda dig mot tennstänk.

• Bär lämpliga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.

• Vid arbete med lim bör särskilt limtillverkarens säkerhetsanvisningar följas.

• Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta. VARNING Brandrisk Att täcka över lödverktyget eller säkerhetshållaren är förenat med brandrisk. Se till att lödverktyget och säkerhetshållaren alltid är frilagda.

• Se till att lödenheten och säkerhetshållaren alltid är frilagda.

• Bringa inga brännbara förmål, vätskor eller gaser i närheten av det varma lödverktyget.

• Lägg aldrig heta löd- eller avlödningsspetsar på arbet- sytan eller ytor av plast.

• Vidta åtgärder för att undvika att verktyget oavsiktligt aktiveras. Koppla från lödverktyget från strömförsörj- ningen när det inte används.

• Håll explosiva och antändliga föremål på avstånd.

• Rikta inte varmluftskolven mot personer eller brännbara material. Förvara lödverktyget på säkert ställe. Enheter och verktyg som inte används bör förvaras på ett torrt och högt beläget eller låst ställe, utom räckhåll för barn. Lödverktyg som inte används ska förvaras med spänning och tryck frånkopplade. Använd inte kabeln för annat än den är avsedd för. Bär aldrig enheten genom att hålla den i kabeln. Använd inte kabeln för att dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter. Var uppmärksam. Var uppmärksam på vad du gör. Gå förnuftigt tillväga när du arbetar. Använd inte verktyget när du är okoncentrerad. Undvik onormal arbetsställning. Utforma arbetsplatsen ergonomiskt riktigt. Tänk på att stå och arbeta på ett ergono- miskt sätt så skonar du kroppen.

SVENSKA Lödverktyget får endast tas i drift när den är i fullgott tekniskt skick. Skyddsanordningar får inte tas ur drift. Fel och defekter måste omedelbart åtgärdas. Innan du börjar använda enheten/verktyget måste du alltid noggrant kontrollera att skyddsanordningarna är i gott skick och fungerar som de ska. Kontrollera att rörliga delar fungerar som de ska och att de inte har fastnat, samt att inga delar är skadade. Samtliga delar ska monteras korrekt och uppfylla alla krav. Endast på så vis kan enhetens felfria funktion garanteras. Använd rätt verktyg. Använd endast tillbehör och tillsat- senheter som nns i tillbehörslistan eller som godkänts av tillverkaren. Använd endast tillbehör och tillsatsenheter från WELLER på originalenheter från WELLER. Om du använder andra verktyg eller andra tillbehör kan det innebära risk för personskada. Säkra verktyget. Använd fastspänningsanordningar till att hålla fast arbetsstycket. Använd lödröksutsug. Om det nns anordningar för anslutning av lödröksutsug tillgängliga, kontrollera att dessa är anslutna och att de används på rätt sätt. Använd Maskinen Enligt Anvisningarna Använd lödkolven endast för de ändamål som anges i bruksanvisningen för lödning och avlödning under de villkor som anges här. VARNING WXDP 120 (Robust), WXDV 120 Brandfarliga gaser och vätskor får inte sugas ut. Verktyget får enbart drivas med korrekt isatta och för verktyget avsedda lterpatroner. Byt ut fulla lterpatroner. Lödkolven får endast användas tillsammans med försörjning- senhet Weller . Denna enhet får endast användas inomhus i rumstempera- tur. Skydda det från fukt och direkt solljus. Användarkategorier Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal. Arbetsmoment Användarkategorier Inställning av lödpara- metrar Fackpersonal med teknisk utbildning Byte av elektriska reser- vdelar Elektriker Inställning av underhålls- intervall Säkerhetsexpert Operatör Byte av lter Lekman Operatör Byte av lter Byte av elektriska reser- vdelar Tekniklärlingar under överin- seende av utbildad fackman skötsel och underhåll VARNING Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Låt apparaten svalna. Kontrollera regelbundet alla anslutna kablar och slangar. Skadade elverktyg måste omedelbart tas ur bruk. Tilltäppta munstycken får inte användas. Reparationer måste utföras av personer som har utbildats av Weller. Använd endast originalreservdelar. VARNING Risk för brännskador

• Lödspetsar får endast bytas i kallt tillstånd.

• Byte av sugmunstycke och rengöring får enbart utföras när lödverktyget varmt. Lämpliga verktyg ska användas.

• Byte av hetluftsmunstycke får endast utföras med passande verktyg.

• Uppsamlingsbehållaren för tenn får endast rengöras eller bytas då den är kall. Lödkolvar: När du kopplar från lödverktyget bör du alltid låta det vila i säkerhetshållaren under minst tre minuter så att det hinner svalna. Statuslampan ska visa att verktyget är frånkopplat. Avlödningskolv: Sugmunstyckena ska bytas i varmt tillstånd, använd PDN-tången för avlödningsmunstycken. Av säkerhetsskäl rekommenderar vi att avlödningskolven rengörs först när den har svalnat. Håll värmeöverföringsytorna på lödspetsen och värmekrop- pen rena. Värmeelementet får inte komma i kontakt med lödmetallen. Byte av lter WXDP 120 (Robust), WXDV 120: För att ltersystemet ska fungera problemfritt måste ltret bytas ut enligt följande:

• minst en gång per år eller

• enligt indikering eller

• enligt underhållsplan Smutsiga lter måste behandlas som riskavfall. Lämna utbytta apparatdelar, lter och gamla apparater till återvinning enligt gällande regler. Använd lämplig skyddsutrustning.52 Garanti Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB. Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet ”garanti”. Om verktyget har använts felaktigt eller om okvalicerade personer har gjort ingrepp i det, upphör garantin att gälla. Mer information hittar du på www.weller-tools.com.

Upptagen effekt 120 W 120 W 200 W Nätspänning 24 V / AC 24 V / AC 24 V / AC Uppvärmningstid (50 °C till 350 °C) (120 °F till 660 °F) 35 s 35 s - Luftöde max. l/min - - 20 Spetstyp serie XDS XDS F, R, D, Q Försörjningsenhet WXD / WXR WXA, WXR Med reservation för tekniska ändringar. Temperaturuppförande Lödverktyget är försett med en intern driftsensor. Med hjälp av den kan en automatisk avstängningsfunktion ställas in (stand-by). Inställningen beskrivs i lödstationens aktuella bruksanvisning. Symboler Varning! Varning! Risk för brännskador Läs bruksanvisningen! ESD-korrekt design och ESD-korrekt arbets- plats CE-märket Britiskt konformitetsmärke Avfallshantering Elektriska verktyg får inte kastas i hushållss- oporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Lödning Avlödning Hetluft
