BEDIENUNGSANLEITUNG WXP 120 Solar Weller

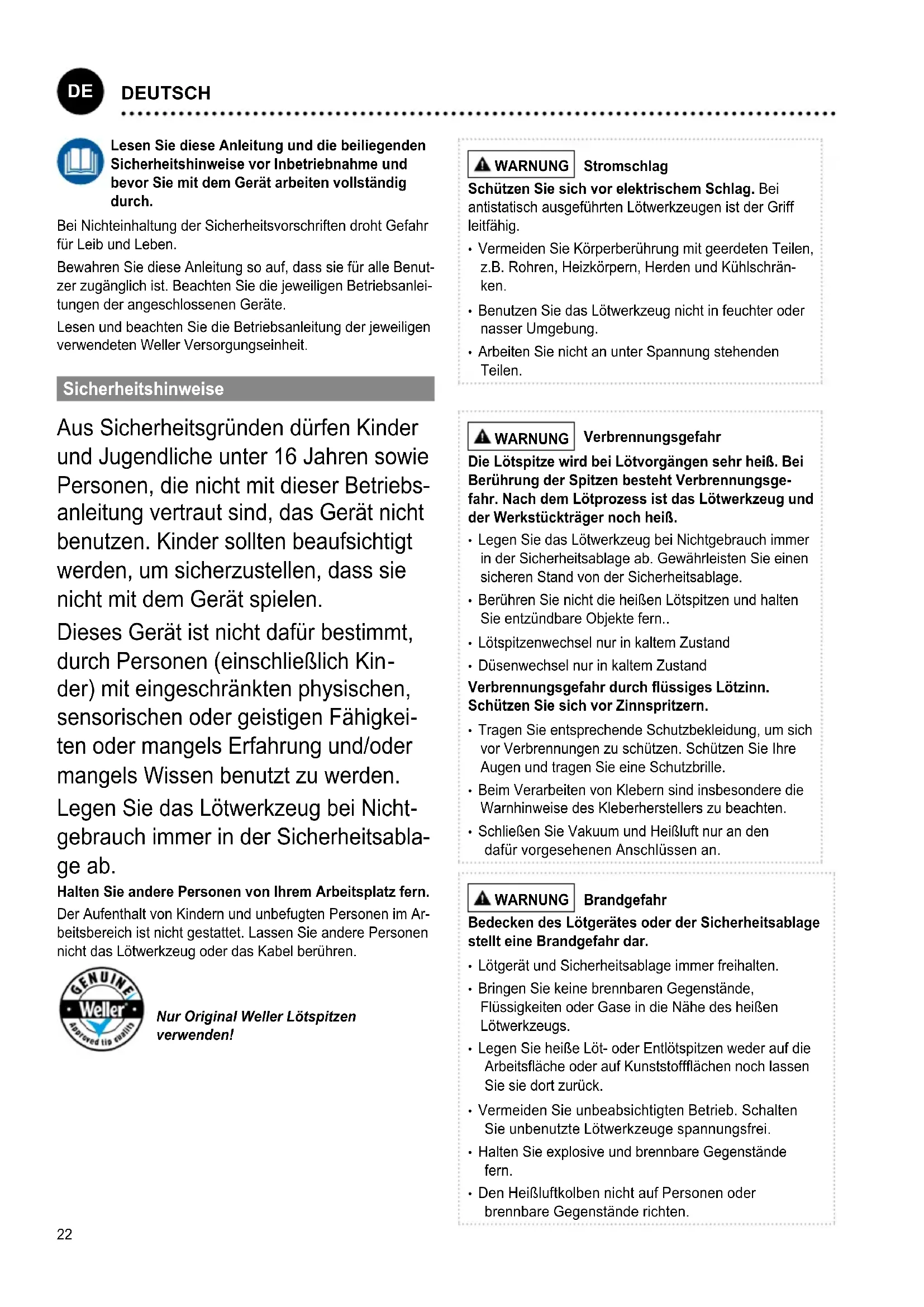

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben. Bewahren Sie diese Anleitung so auf, dass sie für alle Benut- zer zugänglich ist. Beachten Sie die jeweiligen Betriebsanlei- tungen der angeschlossenen Geräte. Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller Versorgungseinheit. Sicherheitshinweise Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebs- anleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin

der) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkei

ten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Legen Sie das Lötwerkzeug bei Nicht

gebrauch immer in der Sicherheitsabla- ge ab. Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Der Aufenthalt von Kindern und unbefugten Personen im Ar- beitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren. Nur Original Weller Lötspitzen verwenden! WARNUNG Stromschlag Schützen Sie sich vor elektrischem Schlag. Bei antistatisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

• Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschrän- ken.

• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.

• Arbeiten Sie nicht an unter Spannung stehenden Teilen. WARNUNG Verbrennungsgefahr Die Lötspitze wird bei Lötvorgängen sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsge- fahr. Nach dem Lötprozess ist das Lötwerkzeug und der Werkstückträger noch heiß.

• Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.

• Berühren Sie nicht die heißen Lötspitzen und halten Sie entzündbare Objekte fern..

• Lötspitzenwechsel nur in kaltem Zustand

• Düsenwechsel nur in kaltem Zustand Verbrennungsgefahr durch üssiges Lötzinn. Schützen Sie sich vor Zinnspritzern.

• Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.

• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten.

• Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an. WARNUNG Brandgefahr Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.

• Lötgerät und Sicherheitsablage immer freihalten.

• Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gase in die Nähe des heißen Lötwerkzeugs.

• Legen Sie heiße Löt- oder Entlötspitzen weder auf die Arbeitsäche oder auf Kunststoffächen noch lassen Sie sie dort zurück.

• Vermeiden Sie unbeabsichtigten Betrieb. Schalten Sie unbenutzte Lötwerkzeuge spannungsfrei.

• Halten Sie explosive und brennbare Gegenstände fern.

• Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten.

DEUTSCH Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind. Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden. Das Lötwerkzeug darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Schutzvorrichtun- gen dürfen nicht außer Betrieb gesetzt werden. Störungen und Defekte müssen umgehend beseitigt wer- den. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und be- stimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten. Benutzen Sie das richtige Werkzeug. Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste aufge- führt sind oder vom Hersteller freigegeben sind. Benutzen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtun- gen um das Werkstück festzuhalten. Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrichtungen zum Anschluss von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. Bestimmungsgemäße Verwendung Verwenden Sie den Lötkolben ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen. WARNUNG WXDP 120 (Robust), WXDV 120 Brennbare Gase und Flüssigkeiten dürfen nicht abgesaugt werden. Das Gerät darf nur mit korrekt eingesetzen und dafür vorgesehenen Filterkartuschen betrieben werden. Ersetzen Sie volle Filterkartuschen. Der Lötkolben darf nur mit den Weller Versorgungseinheiten betrieben werden. Dieses Gerät darf nur bei Raumtemperatur und in Innen- räumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpo- tentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden. Arbeitsschritt Benutzergruppen Vorgabe der Lötparameter Fachpersonal mit technischer Ausbildung Auswechseln von elektri- schen Ersatzteilen Elektrofachkraft Vorgabe von Wartungsin- tervallen Sicherheitsfachkraft Bedienen Filterwechsel Laien Bedienen Filterwechsel Auswechseln von elektri- schen Ersatzteilen Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft Pege und Wartung WARNUNG Vor allen Arbeiten am Gerät Stecker aus der Steck- dose ziehen. Gerät abkühlen lassen. Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen. Verstopfte Düsen dürfen nicht verwendet werden. Reparaturen müssen durch von Weller ausgebildete Personen erfolgen. Nur original WELLER-Ersatzteile verwenden.24 WARNUNG Verbrennungsgefahr

• Lötspitzen dürfen nur gewechselt werden, wenn sie kalt sind.

• Saugdüsenwechsel und Reinigung nur in heißem Zustand mit passendem Werkzeug

• Heißluftdüsenwechsel nur mit passendem Werkzeug

• Zinnsammelbehälter nur in kaltem Zustand reinigen oder wechseln Lötkolben: Das Lötwerkzeug muss in ausgeschaltetem Zustand mindestens 3 Minuten in der Sicherheitsablage ver- bleiben, bis die Lötspitze abgekühlt ist. LED Status Anzeige muss Aus sein. Entlötkolben: Die Saugdüsen im warmen Zustand wech- seln, verwenden Sie die PDN Entlötdüsenzange. Aus Sicher- heitsgründen empfehlen wir das Reinigen der Entlötkolben im kalten Zustand. Die Wärmeübertragungsächen von Lötspitze und Heizkör- per sauber halten. Das Heizelement darf nicht mit Lötzinn in Berührung kommen. Filterwechsel WXDP 120 (Robust), WXDV 120: Zur ordnungsgemäßen Funktion des Filtersystems muss der Filter wie folgt gewechselt werden:

• mindestens 1 mal pro Jahr oder

• nach Wartungsplan Verschmutzte Filter müssen als Sondermüll behandelt werden. Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. Tragen Sie geeignete Schutzausrüstung. Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualizierten Personen Eingriffe vorgenommen wurden. Bitte informieren Sie sich unter www.weller-tools.com.

DEUTSCH25 Technische Daten Lötkolben WXP 65 WXP 80 WXP 90 WXP 120 WXP 200 Temperaturbereich °C Temperaturbereich °F

Leistung 65 W 80 W 90 W 120 W 200 W Spannung 24 V / AC 24 V / AC 24 V / AC 24 V / AC 24 V / AC Aufheizzeit (50°C auf 350°C) (120°F auf 660°F) 7 s 10 s 5 s 10 s 25 s Spitzentyp Baureihe XNT LT XNT, XH XT XHT Versorgungseinheit WX / WXD / WXA / WXR Entlötkolben WXDP 120 / WXDP 120 Robust WXDV 120 WXHAP 200 Temperaturbereich °C Temperaturbereich °F

Leistung 120 W 120 W 200 W Spannung 24 V / AC 24 V / AC 24 V / AC Aufheizzeit (50°C auf 350°C) (120°F auf 660°F) 35 s 35 s - Heißluftmenge max. l/min - - 20 Spitzentyp Baureihe XDS XDS F, R, D, Q Versorgungseinheit WXD / WXR WXA, WXR Technische Änderungen vorbehalten! Temperaturverhalten Das Lötwerkzeug verfügt über einen internen Nutzungssen- sor. Über diesen kann eine automatische Abschaltfunktion eingestellt werden (Stand-by). Die Einstellungen sind in der jeweiligen Stations-Betriebsanleitung. Symbole Achtung! Warnung! Verbrennungsgefahr Betriebsanleitung lesen! ESD gerechtes Design und ESD gerechter Arbeitsplatz CE-Konformitätszeichen Britisches Konformitätszeichen Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltgerech- ten Wiederverwertung zugeführt werden. Löten Entlöten Heißluft
