GEBRUIKSAANWIJZING WXP 120 Solar Weller

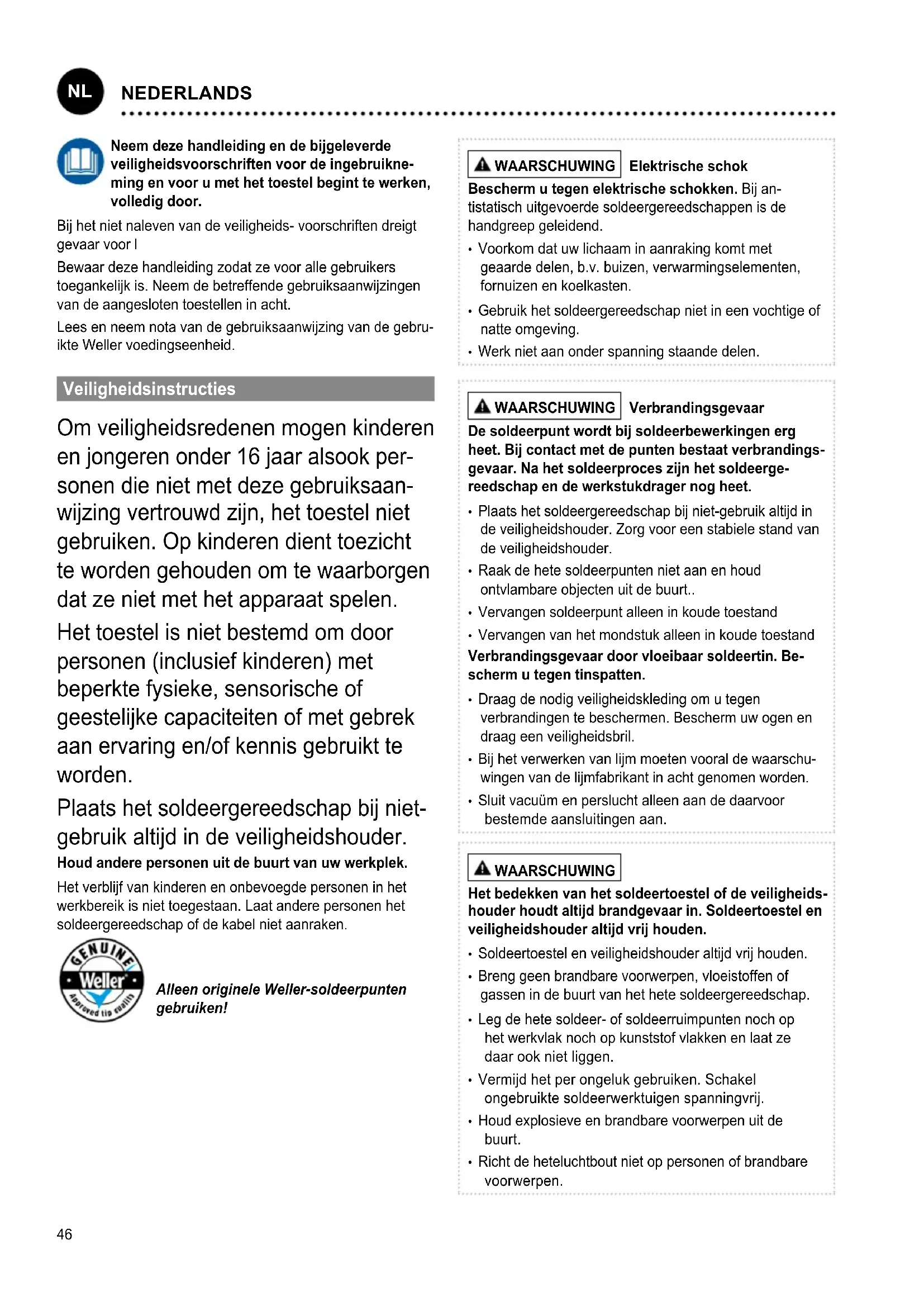

PORTUGUES46 Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikne- ming en voor u met het toestel begint te werken, volledig door. Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor l Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht. Lees en neem nota van de gebruiksaanwijzing van de gebru- ikte Weller voedingseenheid. Veiligheidsinstructies Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook per- sonen die niet met deze gebruiksaan- wijzing vertrouwd zijn, het toestel niet gebruiken. Op kinderen dient toezicht te worden gehouden om te waarborgen dat ze niet met het apparaat spelen. Het toestel is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt te worden. Plaats het soldeergereedschap bij niet- gebruik altijd in de veiligheidshouder. Houd andere personen uit de buurt van uw werkplek. Het verblijf van kinderen en onbevoegde personen in het werkbereik is niet toegestaan. Laat andere personen het soldeergereedschap of de kabel niet aanraken. Alleen originele Weller-soldeerpunten gebruiken! WAARSCHUWING Elektrische schok Bescherm u tegen elektrische schokken. Bij an- tistatisch uitgevoerde soldeergereedschappen is de handgreep geleidend.

• Voorkom dat uw lichaam in aanraking komt met geaarde delen, b.v. buizen, verwarmingselementen, fornuizen en koelkasten.

• Gebruik het soldeergereedschap niet in een vochtige of natte omgeving.

• Werk niet aan onder spanning staande delen. WAARSCHUWING Verbrandingsgevaar De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten bestaat verbrandings- gevaar. Na het soldeerproces zijn het soldeerge- reedschap en de werkstukdrager nog heet.

• Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Zorg voor een stabiele stand van de veiligheidshouder.

• Raak de hete soldeerpunten niet aan en houd ontvlambare objecten uit de buurt..

• Vervangen soldeerpunt alleen in koude toestand

• Vervangen van het mondstuk alleen in koude toestand Verbrandingsgevaar door vloeibaar soldeertin. Be- scherm u tegen tinspatten.

• Draag de nodig veiligheidskleding om u tegen verbrandingen te beschermen. Bescherm uw ogen en draag een veiligheidsbril.

• Bij het verwerken van lijm moeten vooral de waarschu- wingen van de lijmfabrikant in acht genomen worden.

• Sluit vacuüm en perslucht alleen aan de daarvoor bestemde aansluitingen aan. WAARSCHUWING Het bedekken van het soldeertoestel of de veiligheids- houder houdt altijd brandgevaar in. Soldeertoestel en veiligheidshouder altijd vrij houden.

• Soldeertoestel en veiligheidshouder altijd vrij houden.

• Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.

• Leg de hete soldeer- of soldeerruimpunten noch op het werkvlak noch op kunststof vlakken en laat ze daar ook niet liggen.

• Vermijd het per ongeluk gebruiken. Schakel ongebruikte soldeerwerktuigen spanningvrij.

• Houd explosieve en brandbare voorwerpen uit de buurt.

• Richt de heteluchtbout niet op personen of brandbare voorwerpen.

NEDERLANDS Bewaar uw soldeergereedschap op een veilige plek. Ongebruikte toestellen en gereedschappen moeten op een droge, hoog gelegen of afgesloten plaats buiten het bereik van kinderen bewaard worden. Schakel ongebruikte soldeerwerktuigen spannings- en drukvrij. Gebruik de kabel niet voor toepassingen waarvoor het niet bestemd is. Draag het toestel nooit aan de kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen. Wees aandachtig. Let erop wat u doet. Ga met verstand aan het werk. Gebruik het soldeergereedschap niet als u niet geconcentreerd bent. Vermijd abnormale lichaamshouding. Zorg voor een ergonomische werkplek. Vermijd houdingsfouten bij het werken, houdingsfouten veroorzaken houdingsschade. Het soldeergereedschap mag enkel in een technisch perfecte staat in gebruik genomen worden. Veiligheidsin- richtingen mogen niet buiten bedrijf gesteld worden. Storingen en defecten moeten onmiddellijk verholpen worden. Voor elk gebruik van het toestel/werktuig moeten veiligheidsinrichtingen zorgvuldig op hun perfecte en reglementaire werking onderzocht worden. Controleer of de bewegende delen perfect functioneren en niet klemmen en of delen beschadigd zijn. Alle delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om het perfecte gebru- ik van het toestel te garanderen. Gebruik het juiste werktuig. Gebruik alleen toebehoren of hulptoestellen die in de toebehorenlijst vermeld of door de fabrikant vrijgegeven zijn. Gebruik WELLER toebehoren of hulptoestellen alleen aan originele WELLER-toestellen. Het gebruik van andere werktuigen en ander toebehoren kan verwondingsgevaar voor u betekenen. Beveilig het werktuig. Gebruik spaninrichtingen om het werkstuk vast te houden. Gebruik een soldeerrookafzuiging. Als inrichtingen voor het aansluiten van soldeerrookafzuigingen voorhanden zijn, controleer dan of deze aangesloten en juist gebruikt worden. Voorgeschreven Gebruik Van Het Systeem Gebruik de soldeerbout uitsluitend conform de in de gebru- iksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven omstandigheden. WAARSCHUWING WXDP 120 (Robust), WXDV 120 Brandbare gassen en vloeistoffen mogen niet afgezogen worden. Het toestel mag alleen met correcte geplaatste en daarvoor bestemde lterpatronen gebruikt worden. Vervang volle lterpatronen. De soldeerbout mag alleen met de Weller voedingseenhe- den gebruikt worden. Dit toestal mag alleen bij kamertemperatuur en in binnen- ruimtes gebruikt worden. Tegen vocht en direct zonlicht beschermen. Gebruikersgroepen Wegens verschillend hoge risico‘s en gevaren mogen som- mige handelingen alleen door geschoolde vaklui uitgevoerd worden. Handeling Gebruikersgroepen Opgave van de soldeerpa- rameters Vakpersoneel met technische opleiding Vervangen van elektrische reserveonderdelen Elektrotechnicus Opgave van onderhouds- intervallen Veiligheidskracht Bedienen Wissel van de lter Leek Bedienen Wissel van de lter Vervangen van elektrische reserveonderdelen Technische leerling onder leiding en toezicht van een opgeleide vakman onderhouden WAARSCHUWING Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen. Controleer regelmatig alle aangesloten kabels en slangen. Beschadigde elektrische gereedschappen onmiddellijk buiten bedrijf stellen. Verstopte mondstukken mogen niet gebruikt worden. Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid. Gebruik alléén origineel toebehoren en originele onderdelen. WAARSCHUWING Verbrandingsgevaar

• Soldeerpunten mogen alleen vervangen worden als ze koud zijn.

• Vervangen en reinigen zuigmondstuk alleen in hete toestand met passend gereedschap

• Vervangen heteluchtmondstuk alleen met passend gereedschap.

• Tinverzamelreservoir alleen in koude toestand reinigen of vervangen48 Soldeerbout: Het soldeerwerktuig moet in uitgeschakelde toestand minstens 3 minuten in de veiligheidshouder blijven tot de soldeerpunt afgekoeld is. LED-statusindicatie moet uit zijn. Soldeerruimbout: De zuigmondstukken in warme toestand vervangen, gebruik de PDN soldeerruimmondstuktang. Om veiligheidsredenen raden we u aan om de soldeerruimbout in koude toestand te reinigen. De warmteoverdrachtvlakken van verwarmingselement en soldeerpunt schoon houden. Het verwarmingselement mag niet met soldeertin in contact komen. Wissel van de lter WXDP 120 (Robust), WXDV 120: Voor de correcte werking van het ltersysteem moet de lter als volgt vervangen worden:

• Minstens 1 keer per jaar of

• volgen onderhoudsschema Vervuilde lters moeten als gevaarlijk afval worden behandeld. Voer vervangen toestelonderdelen, lters of oude toes- tel conform de voorschriften van uw land af. Draag geschikte veiligheidsuitrusting. Garantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB. Voor een door ons verleende garantie zijn we alleen aan- sprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd. De garantie vervalt bij ondeskundig gebruik en als door ongekwaliceerde personen ingrepen uitgevoerd werden. Gelieve u te informeren op www.weller-tools.com.

Opgenomen vermogen 120 W 120 W 200 W Netspanning 24 V / AC 24 V / AC 24 V / AC Opwarmingstijd (50°C naar 350°C) (120°F naar 660°F) 35 s 35 s - Luchthoeveelheid max. l/min - - 20 Punttype serie XDS XDS F, R, D, Q Voedingseenheid WXD / WXR WXA, WXR Technische wijzigingen voorbehouden! Temperatuurgedrag Het soldeergereedschap beschikt over een interne gebru- ikssensor. Hiermee kan een automatische uitschakelfunctie ingesteld worden (stand-by). De instellingen zijn in de betref- fende stationgebruiksaanwijzingen terug te vinden. Symbolen Attentie! Waarschuwing! Verbrandingsgevaar Bedieningshandleiding lezen! ESD-conform design en ESD-conforme werkplek CE-teken Brits symbool van overeenstemming Afvoer Geef elektrisch gereedschap niet met het huis- vuil mee! Volgens de Europese richtlijn 2012/19/ EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Solderen Soldeerruimen Hete lucht
