РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WXP 120 Solar Weller

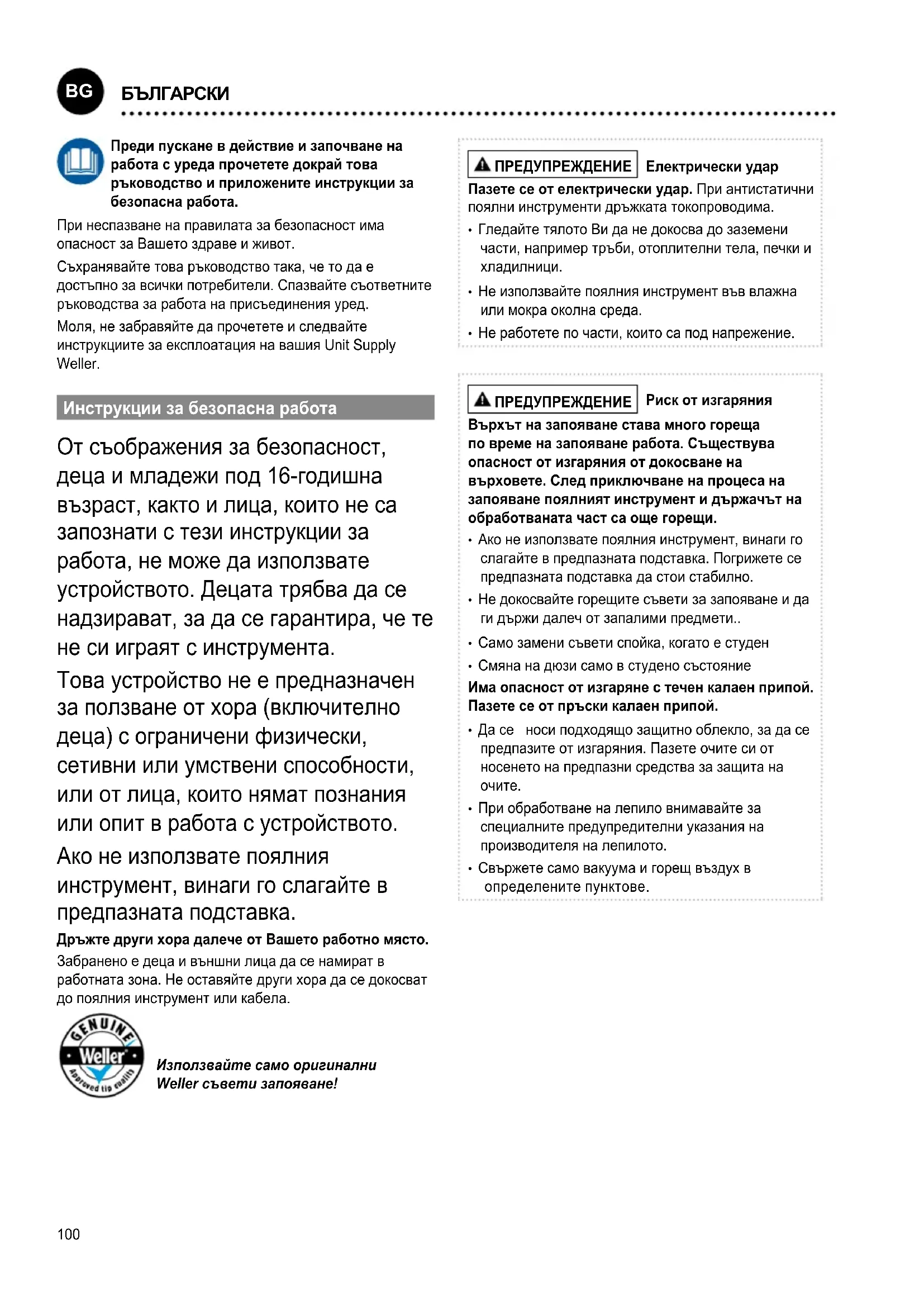

LIETUVIŠKAI100 Преди пускане в действие и започване на работа с уреда прочетете докрай това ръководство и приложените инструкции за безопасна работа. При неспазване на правилата за безопасност има опасност за Вашето здраве и живот. Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Спазвайте съответните ръководства за работа на присъединения уред. Моля, не забравяйте да прочетете и следвайте инструкциите за експлоатация на вашия Unit Supply Weller. Инструкции за безопасна работа От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата трябва да се надзирават, за да се гарантира, че те не си играят с инструмента. Това устройство не е предназначен за ползване от хора (включително деца) с ограничени физически, сетивни или умствени способности, или от лица, които нямат познания или опит в работа с устройството. Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Дръжте други хора далече от Вашето работно място. Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела. Използвайте само оригинални Weller съвети запояване! ПРЕДУПРЕЖДЕНИЕ Електрически удар Пазете се от електрически удар. При антистатични поялни инструменти дръжката токопроводима.

• Гледайте тялото Ви да не докосва до заземени части, например тръби, отоплителни тела, печки и хладилници.

• Не използвайте поялния инструмент във влажна или мокра околна среда.

• Не работете по части, които са под напрежение. ПРЕДУПРЕЖДЕНИЕ Риск от изгаряния Върхът на запояване става много гореща по време на запояване работа. Съществува опасност от изгаряния от докосване на върховете. След приключване на процеса на запояване поялният инструмент и държачът на обработваната част са още горещи.

• Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Погрижете се предпазната подставка да стои стабилно.

• Не докосвайте горещите съвети за запояване и да ги държи далеч от запалими предмети..

• Само замени съвети спойка, когато е студен

• Смяна на дюзи само в студено състояние Има опасност от изгаряне с течен калаен припой. Пазете се от пръски калаен припой.

• Да се носи подходящо защитно облекло, за да се предпазите от изгаряния. Пазете очите си от носенето на предпазни средства за защита на

• При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.

• Свържете само вакуума и горещ въздух в определените пунктове.

ПРЕДУПРЕЖДЕНИЕ Опасност от пожар При покриване на поялника или на предпазната подставка една има опасност от пожар.

• Поялникът и предпазната подставка винаги трябва да са свободни.

• Не Оставяйте запалителни предмети, течности или газове близо до нагорещения поялен инструмент.

• Не слагайте нагорещените накрайници за спояване и разпояване нито върху работна повърхност или пластмасови повърхности и не ги оставяйте там.

• Избягвайте непреднамерено отваряне. Изключете функцията за запояване от захранването, докато не е в употреба.

• Дръжте взривни и запалими предмети далече от устройството.

• Не насочвайте горещия въздух инструменти запояване при хора или запалими предмети. Съхранявайте Вашия поялен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането. Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове. Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате. Избягвайте ненормално положение на тялото. Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето. Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани. Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора. Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване. Подсигурете инструмента. За закрепване на детайла използвайте затегателни устройства. Използвайте при спояване устройство за изсмукване на дима. Ако има приспособления за присъединяване на устройства за изсмукване на дима, проверете дали те са присъедини и се използват правилно. Използване по предназначение Използвайте поялника само в съответствие с дадената в ръководството за работа цел за спояване и разпояване според дадените тук условия. ПРЕДУПРЕЖДЕНИЕ WXDP 120 (Robust), WXDV 120 Запалими газове и течности, които не могат да бъдат

Устройството може да се използва само с правилно монтирани и подходящи филтърни касети. Сменете филтърни касети, когато пълни. The поялник може да се използва само в комбинация с Weller Supply Units. Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина. Потребителски групи Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал. Работна операция Потребителски групи Параметри Default

Обучен специализиран технически персонал Смяна на електрически резервни части Електротехник Интервалите за поддръжка Default Специалист по безопасност

Смяна на филтъра Смяна на електрически резервни части Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист102 Обслужване и поддържане ПРЕДУПРЕЖДЕНИЕ Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине. Проверявайте редовно всички присъединени кабели и маркучи. Погрижете се незабавно да не се работи с повредени електрически инструменти. Не използвайте запушени дюзи. Ремонтите трябва да се извършват от обучени от Weller лица. Използвайте само оригинални резервни части на WELLER. ПРЕДУПРЕЖДЕНИЕ Риск от изгаряния

• Само замени съветите запояване, когато те са

• Замяна и чисти дюзи смукателни само когато горещо и с помощта на подходящ инструмент

• Само замени горещи въздушни дюзи, като се използва подходящ инструмент

• Само почисти или замени тръби за събиране на спойка, когато е студен поялник: Инструментът за запояване трябва да се остави изключен в останалата част на безопасността в продължение на най-малко 3 минути, докато върхът на запояване се охлади. Индикаторът за LED статус трябва да бъде най-“OFF“. Поялник за разпояване: Сменяйте засмукващите дюзи в топло състояние, използвайте клещи с дюзи за разпояване PDN. По съображения за техника на безопасност ние препоръчваме почистването на поялниците за разпояване да става в студено състояние. Дръжте топлообменните повърхности на върха на запояване и отопление елемент чист. Нагревателят не трябва да влизат в контакт с запояване калай. Смяна на филтъра WXDP 120 (Robust), WXDV 120: За да работи правилно филтърната система филтърът трябва да бъде сменян както следва:

• най-малко 1 пъти в годината или

• след плана за техническо обслужване Замърсените филтри трябва да се разглеждат като специални отпадъци. Отстранявайте сменените части на уреди, филтри или стари уреди в съответствие с законодателството на Вашата страна. Да се носи подходящо защитно оборудване.

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК. Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“. Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации. Моля информирайте се на адрес www.weller-tools.com.

Консумирана мощност 65 W 80 W 90 W 120 W 200 W Мрежово напрежение 24 V / AC 24 V / AC 24 V / AC 24 V / AC 24 V / AC Време за подгряване (50 ° С до 350 ° С) (120 ° F до 660 ° F) 7 s 10 s 5 s 10 s 25 s Тип Tip серия XNT LT XNT, XH XT XHT Захранващ блок WX / WXD / WXA / WXR Поялник за разпояване WXDP 120 / WXDP 120 Robust WXDV 120 WXHAP 200 Температурен диапазон °C Температурен диапазон °F

Консумирана мощност 120 W 120 W 200 W Мрежово напрежение 24 V / AC 24 V / AC 24 V / AC Време за подгряване (50 ° С до 350 ° С) (120 ° F до 660 ° F) 35 s 35 s - Количество въздух max. l/min - - 20 Тип Tip серия XDS XDS F, R, D, Q Захранващ блок WXD / WXR WXA, WXR Правото за правене на технически изменения остава запазено! изпълнение Температура Поялният инструмент има един вътрешен потребителски сензор. С него може да се настрои функцията за изключване (Stand-by). Настройките можете да намерите в „Ръководство за работа“ на съответната станция.

Предупреждение! Риск от изгаряния Прочетете ръководство за експлоатация! Дизайнът и оформлението на работното място отговарята на ESD CE-знаци Британски знак за съответствие Отстраняване като отпадък Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.
