MANUAL DE UTILIZADOR WXP 120 Solar Weller

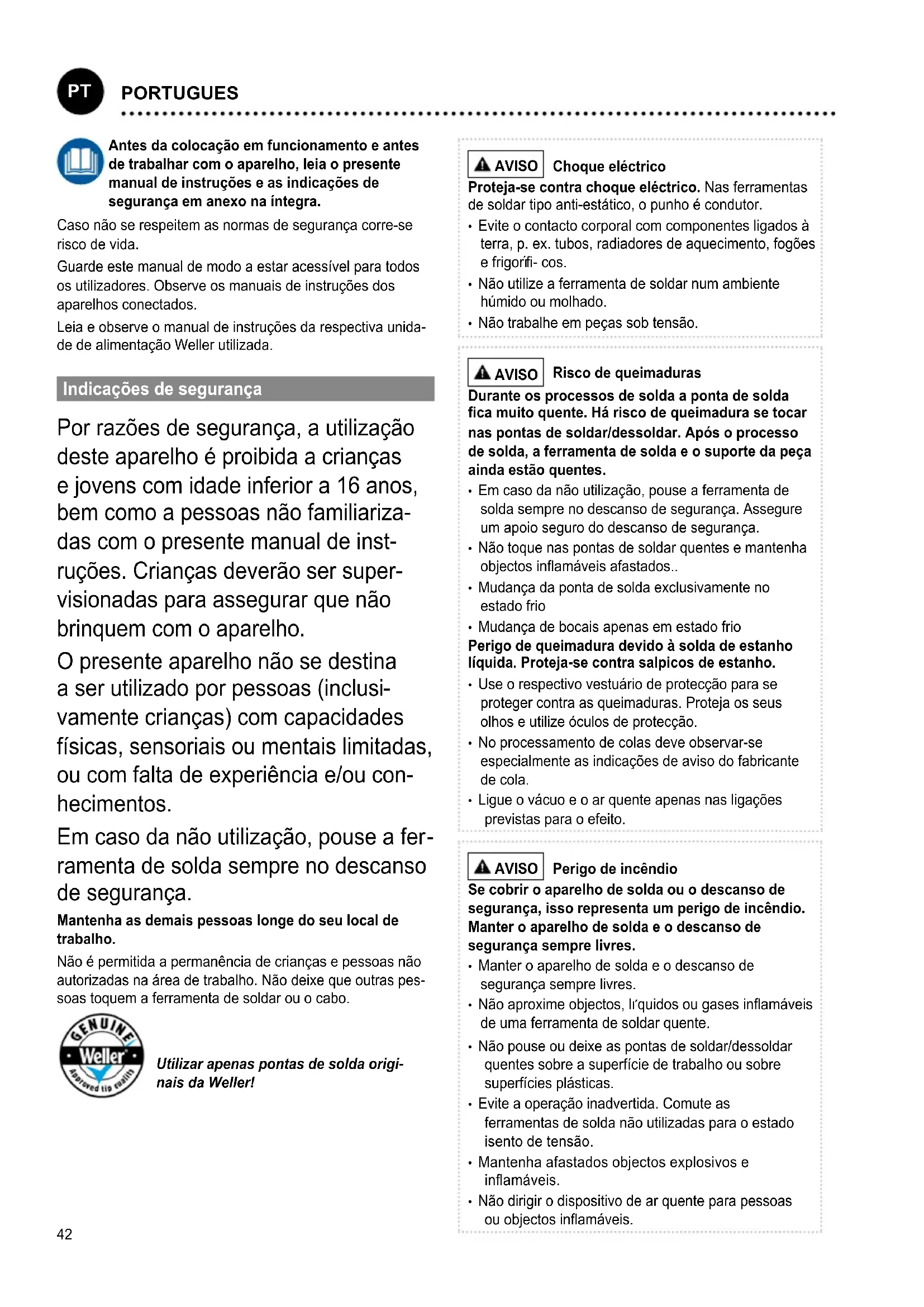

ITALIANO42 Antes da colocação em funcionamento e antes de trabalhar com o aparelho, leia o presente manual de instruções e as indicações de segurança em anexo na íntegra.

os utilizadores. Observe os manuais de instruções dos aparelhos conectados. Leia e observe o manual de instruções da respectiva unida-

Indicações de segurança Por razões de segurança, a utilização deste aparelho é proibida a crianças e jovens com idade inferior a 16 anos, bem como a pessoas não familiariza- das com o presente manual de inst-

O presente aparelho não se destina a ser utilizado por pessoas (inclusi

vamente crianças) com capacidades

ou com falta de experiência e/ou con- hecimentos. Em caso da não utilização, pouse a fer

ramenta de solda sempre no descanso de segurança. Mantenha as demais pessoas longe do seu local de trabalho. Não é permitida a permanência de crianças e pessoas não

• Não utilize a ferramenta de soldar num ambiente

• Não trabalhe em peças sob tensão. AVISO Risco de queimaduras Durante os processos de solda a ponta de solda ca muito quente. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Após o processo de solda, a ferramenta de solda e o suporte da peça ainda estão quentes.

• Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança. Assegure um apoio seguro do descanso de segurança.

• Mudança da ponta de solda exclusivamente no estado frio

• Mudança de bocais apenas em estado frio Perigo de queimadura devido à solda de estanho lquida. Proteja-se contra salpicos de estanho.

olhos e utilize óculos de protecção.

• No processamento de colas deve observar-se especialmente as indicações de aviso do fabricante de cola.

previstas para o efeito. AVISO Perigo de incêndio Se cobrir o aparelho de solda ou o descanso de segurança, isso representa um perigo de incêndio. Manter o aparelho de solda e o descanso de segurança sempre livres.

• Manter o aparelho de solda e o descanso de segurança sempre livres.

• Não pouse ou deixe as pontas de soldar/dessoldar

ferramentas de solda não utilizadas para o estado isento de tensão.

PORTUGUES Guarde a sua ferramenta de soldar de modo seguro. Os aparelhos e ferramentas não utilizados devem ser colocados num local seco, alto ou fechado à chave, fora do alcance das crianas. Comute as ferramentas de soldagem no usadas para o estado isento de tensão e de pressão. No utilize o cabo para ns para os quais no está previsto. Nunca transporte o aparelho pelo cabo. Não utilize o cabo para puxar a cha da tomada. Proteja o cabo contra calor, óleo e arestas vivas. Esteja atento. Tenha ateno com o que faz. Proceda com cuidado durante o trabalho. Não utilize a ferramenta de soldar se estiver desconcentrado. Evite posturas anormais do corpo. Disponha o seu local de trabalho de modo ergonómico. Evite erros de postura durante o trabalho, os erros de postura causam danos de postura. A ferramenta de soldar só pode ser colocada em funcionamento caso se encontre num estado tecnica- mente perfeito. Os dispositivos de proteção não podem ser colocados fora de serviço. As falhas e defeitos têm que ser corrigidos de imediato. Antes da utilizao do aparelho/ferramenta é necessário vericar cuidadosamente os dispositivos de proteo quanto ao seu funcionamento perfeito e conforme os regulamentos. Verique se as peas móveis funcionam de forma perfeita e que no estejam coladas ou se as peas esto danicadas. Todas as peças têm de estar montadas corretamente e satisfazer todas as condições, para garantir uma operação perfeita do aparelho. Utilize a ferramenta correta. Utilize apenas os acessórios ou os aparelhos adicionais que estejam enumerados na lista de acessórios ou que foram autorizados pelo fabricante. Utilize os acessórios e aparelhos adicionais da WELLER apenas nos aparelhos originais da WELLER. A utilizao de outras ferramentas e outros acessórios pode signicar um perigo de lesões para si. Prenda a ferramenta. Utilize dispositivos de xao para prender a peça. Utilize um sistema de aspiração de fumos de soldagem. Se existirem dispositivos para a ligação de sistemas de aspirao de fumos de soldagem, certique-se de que estas são corretamente ligadas e utilizadas. Utilização Autorizada Utilize o ferro de soldar exclusivamente de acordo com a nalidade indicada na manual de instruões, para soldar e dessoldar sob as condiões aqui referidas. AVISO WXDP 120 (Robust), WXDV 120 No devem ser aspirados gases e lquidos inamáveis. O aparelho pode ser operado exclusivamente com cartuchos de ltro correctamente inseridos e previstos para o efeito. Substitua cartuchos de ltro cheios. O ferro de solda apenas deve ser operado com as unidades de alimentao Weller . Este aparelho pode ser utilizado exclusivamente à tempe- ratura ambiente e em espaços interiores. Proteger contra humidade e insolação directa. Grupos de utilizadores Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusiva- mente por prossionais formados. Passo de trabalho Grupos de utilizadores Pré-denio dos parmet- ros de soldar Pessoal epsecializado com formação técnica Substituição de peças sob- ressalentes eléctricos Professional de electrotecnia Pré-denio dos interva- los de manutenção Professional de segurança Operar Troca do ltro Pessoas leigas Operar Troca do ltro Substituição de peças sob- ressalentes eléctricos Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado Conservação e manutenção AVISO Antes de efectuar qualquer intervenção no aspira- dor, desligá-lo da rede. Deixar arrefecer o aparelho. Controle regularmente todos os cabos e mangueiras ligadas. Deixar de utilizar imediatamente as ferramentas eletrónicas defeituosas. No devem ser utilizados bocais obstrudos. As reparações têm de ser efectuadas po pessoal formado pela Weller. Kasutada ainult WELLERi originaalvaruosi.44 AVISO Risco de queimaduras

• As pontas de soldar só podem ser mudadas quando estiverem frias.

• Mudança e limpeza do bocal de aspiração exclusiva- mente no estado quente com ferramentas adequadas

• Mudana da tubeira de ar quente exclusivamente com ferramentas adequadas

• Limpar ou mudar o colector de estanho exclusivamente no estado frio Ferro de soldar: No estado de desligado, a ferramenta de solda deve permanecer, no mnimo, 3 minutos no descanso de segurana, até que a ponta de solda arrefeceu. O LED de indicação do estado deve estar em Desligado. Ferro de dessoldagem: Substituir os bocais de aspiração em estado quente; utilize o alicate de bocais de dessolda- gem PDN. Por motivos de segurana, recomendamos que a limpeza dos ferros de dessoldagem seja efectuada em estado frio. Manter limpas as superfcies de transmisso de calor da ponta de soldar e do elemento de aquecimento. O elemento de aquecimento no pode entrar em contacto com solda de estanho. Troca do ltro WXDP 120 (Robust), WXDV 120: Para o devido funcionamento do sistema de ltragem, o ltro deve ser substitudo como segue:

• no mnimo, uma vez por ano, ou

• conforme a indicação, ou

• conforme plano de manutenção Filtros obstruídos devem ser tratados como lixo especial. Elimine as peças do aparelho substituídas, o ltro ou os aparelhos antigos segundo os regulamentos em vigor no país. Utilize equipamento de protecção adequado Garantia Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão. Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou durao tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“. A garantia expira em caso de utilizao inadequada e se tiverem sido feitas intervenões por pessoal no qualicado. Informe-se em www.weller-tools.com.

Consumo de potência 65 W 80 W 90 W 120 W 200 W Tensão de rede 24 V / AC 24 V / AC 24 V / AC 24 V / AC 24 V / AC Tempo de aquecimento (50°C para 350°C) (120°F para 660°F) 7 s 10 s 5 s 10 s 25 s Tipo de ponta Série XNT LT XNT, XH XT XHT Unidade de alimentao WX / WXD / WXA / WXR Ferro de dessoldagem WXDP 120 / WXDP 120 Robust WXDV 120 WXHAP 200 Gama de temperaturas °C Gama de temperaturas °F

Consumo de potência 120 W 120 W 200 W Tensão de rede 24 V / AC 24 V / AC 24 V / AC Tempo de aquecimento (50°C para 350°C) (120°F para 660°F) 35 s 35 s - Fluxo de Ar max. l/min - - 20 Tipo de ponta Série XDS XDS F, R, D, Q Unidade de alimentao WXD / WXR WXA, WXR Reservado o direito a alteraões técnicas! Comportamento de temperatura A ferramenta de solda está equipada com um sensor de utilizao interno. Através deste sensor é possvel ajustar uma funo de desligamento automático (stand-by). Para os ajustes, consulte o respectivo manual de instruções da estação. Símbolos Atenção! Aviso! Risco de queimaduras Leia o manual de instruções! Design adequado EPA e local de trabalho adequado EPA Marca CE Marca de Conformidade Britnica Eliminação Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e enca- minhadas a uma instalação de reciclagem dos materiais ecológica. Soldar Dessoldar Ar quente
