KÄYTTÖOHJE GPLC 3635 Li EINHELL

FIN Alkuperäiskaytöohje Akkukaytöinen ketjusaha

SLO Originalna navodila za uporabo Akumulatorska verižna zaga

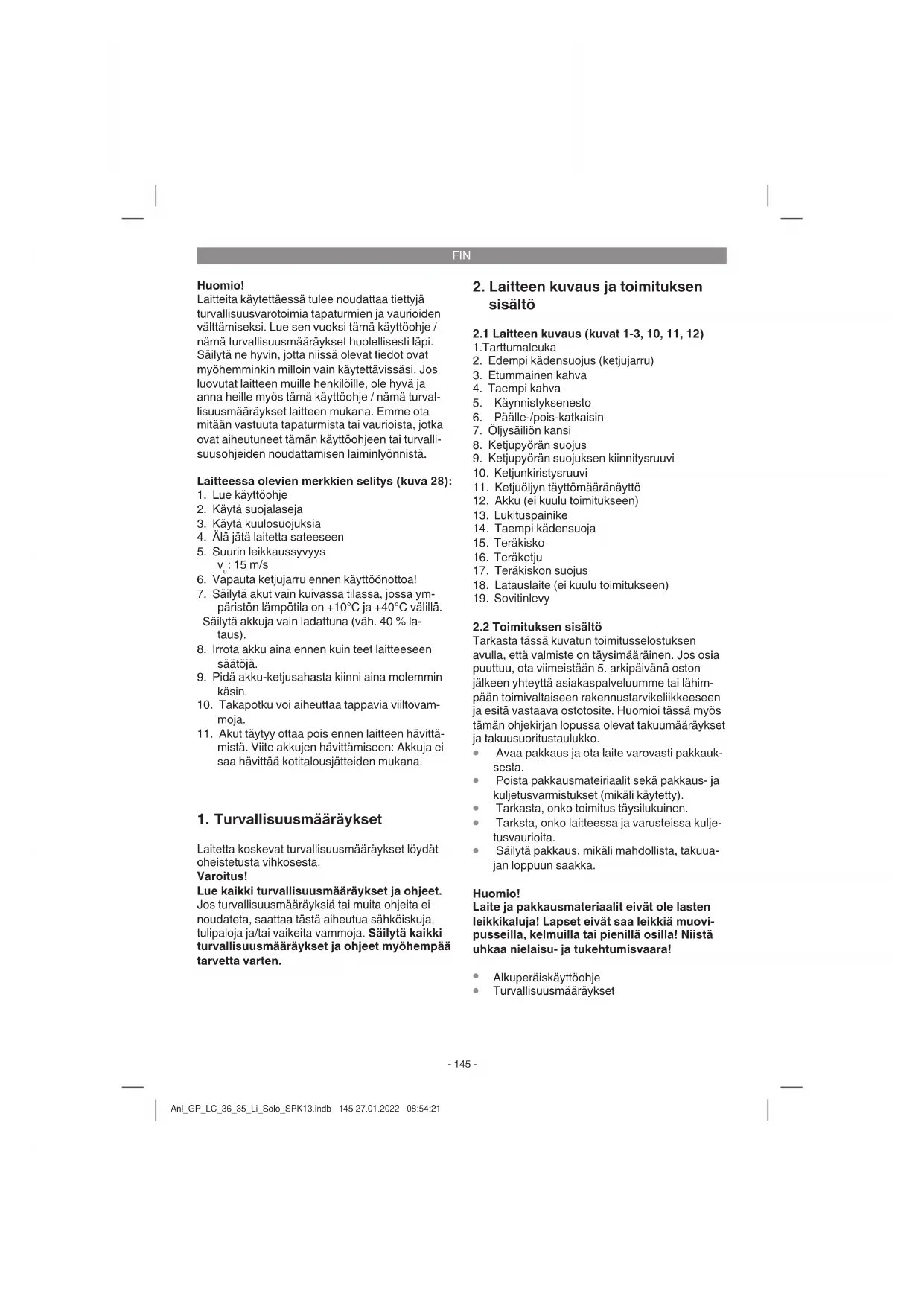

Laitteita kaytettäessä tulee noudattaa tiettyjā turvallisuusvarotoimia tapaturmien ja vaurioiden valttamiseksi. Lue sen vuoksi tämä kaytöohje /amma turvallusuismääraykset huolellisesti lapi. Sälytä ne hyvin, jotta niissä olevat tiedot ovat myochemminkin milloin vain kaytettavissä. Jos luovutat laitteen muilne henkilöille, öle hyva ja anna heille myos tämä kaytöohje /amma turvallusuismääraykset laitteen mukana. Emme otta mitaan vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämä kaytöohjeen tai turvallisuusohjeiden noudattamisen laiminlyonnista.

Laitteessa olevien merkkien selitys (kuva 28):

1. Lue kayttoohje
2. Käytä suojalaseja
3. Käytä kuulosuojuksia
4. Alä jatā laitetta sateeseen
5. Suurin leikkaussyyvys v.: 15 m/s
6. Vapauta ketjujarru ennen kayttoonotto!
7. Sälytä akut vain kuiivassa tilassa, jossa ympaäristön lampötila on +10°C ja +40°C valillä. Sälytä akkuja vain ladattuna (vah. 40% lataus).
8. Irrota akku aina ennen kuin teet laitteeseen saatjä.
9. Pidä akku-ketjusahasta kiinni aina molemmin kasin.
10. Takapotku voi aiheuttaa tappavia viiltovammoja.
11. Akut taytyo ottaa posen laitteen havittamista.Vite akjuhen havittamiseen: Akkuja eisaa havitta kotitalousjatteiden mukana.

1. Turvallisuusmaaraykset

Laitetta koskevat turvallususmaaraykset loydat oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmaaraykset ja ohjeet.

Jos turvallisuusmaarayksiä tai muita ojheita einoudateta, saattaa tastā alheutua sahköskuja, tulipaloja ja/tai vaiketeva vammjoa. Sälytä kaikkurturvallisuusmaaraykset ja ojheet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen sisälto

2.1 Laitteen kuvaus (kuvat 1-3, 10, 11, 12)

1. Tartumaleuka
2. Edempi kadsensuojus (ketujarru)
3. Etummainen kahva
4. Taempi kahva
5. Kaynistyksenesto
6. Päülle-/pois-katkaisin
7. Oljysalion kansi
8. Ketjupyörän suojus
9. Ketjupyörän suojuksen kiinnitysruuvi
10. Ketjunkiristysruuvi
11. Ketjuoljyn taytomaaranaytto
12. Akku (ei kuulu toimitukseen)
13. Lukituspainike
14. Taempi kadensoja
15. Terakisko
16. Teräketju
17. Terakiskon suojus
18. Latauslaite (ei kuulu toimitukseen)
19. Sovitinlevy

2.2 Toimituksen sisälto

Tarkasta tasskuvatun toimitusselostuksen avulla, etta valmiste ontysimärainen. Jos osia puuttuu, ota viiemeistaan 5. arkipäivana oston jälkeen yhteyttasiakaspalvelumme tai lahimpään toimivaltaisen rakennustarvikelikkeeseen ja estita vastaava ostotosite. Huomioi tassmyos tamän ohjekirjan lopusssa olevat takuumaäraykset ja takuusuoristustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkaukesta.
• Poista pakkausmateiriaalit sekā pakkaus- ja kuljetusvarmistukset (mikäli kaytety).
  Tarkasta, onko toimitus taysilukuinen.
  Tarksta, onko laitteessa ja varusteissa kulje-tusvauroiota.
  Säilytä pakkaus, mikäli mahdollista, takuaajan loppuun saakka.

Huomio!

Laite ja pakkausmaterialiaalit eivat ole lasten leikkikaluja! Lapset eivat saa leikkia muovipusseilla, kelmuilla tai pienillaa osilla! Niistahuhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskayttoohje
Turvallisuusmaaaykset

FIN

3. Määräysten mukainen käytto

Ketjusaha on tarkoitettu puiden kaatamiseen sekä runkojen, oksien, puupalkkien, lautoen yms. sahaamisen ja sita voidaan kayttaa sekä poiktaisettä pitkittaisleikkauksiin. Se ei sovellu muiden materiaialien kuin puun sahaamseen.

Konetta saa kayttä ainoastaan sille maarattyn tarkoitukseen. Kaikkinainen tamän yllittä kaytö ei ole märäysten mukaista. Kaikista tasti aiheutuvista vahingoista tai loukkaantumisista on vastuissa laitteen omistaja/kayttäja eika suinkaan sen valmistaja.

Ole hyva ja ota huomion, etta laitteamme ei ole suunnelttu ya valmistetu kaytettavaksi pienteoliusus- tai teollisuustarkoituksiin. Emme siksi otamaitanvausta vauroista, jos laitetta kaytetaan pienteoliusus-, kasyiolas- tai teollusuystoyapkoilla tai naihin verrattavissa olevisa toimissa.

4. Tekniset tiedot

Moottorin viransyö: 36 V tasavirta

Joutokayntikierrosluku n: enint. 8200 min¹ Leikkausnopeus

nimelliskierrosluvulla: enint. 15 m/s Oljysailion tayttomara: .115 ml

Paino terakiskon ^+ ketjun ^+ akun kera: n. 5 kg Nettopaino (ilman akkuja) n. 4,13 kg

Melu ja tärinä

Melu- ja tärinaarvot on mitatu standardin EN 60745-1; EN 60745-2-13 mukaisesti.

Aaen painetaso L_pA 92,1 dB(A)

Taattu aen tengethoso LwA 105dB(A)

Käytä kuulosuojuksa.

Melu saattaa aiheuttta kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitatu standardin EN 62841-1; EN 62841-4-1 mukaisesti.

Kahya rasituksessa

Tärinānpäästöarvo etukahvassa a_h = 5,4 ~m / s^2

Tärinänpäästöarvo takakahvassa a_h = 4,1m / s^2 Mittausepätarkkuus K = 1,5m / s^2

Annetut tärinān kokonaispäästöarvot ja annetut melunpäästöarvot on mitattu normitetulla koestusmenetelmäla ji niita voidaan käytä sahkötyokalun vertaamiseksi toiseen sahkötyokaluun.

Annettuja tärän päästöarvoja ja annettuja melunpäästöarvoja voidaan käyttaa myös rasituksen alustavaan arvointin.

Varoitus:

Tärinä- ja melupäastöt voivat poiketa annetuista arvoista sahkötyokalua kaytettäessā tositilanteessa, riippuen sahkötyokalun kaytötavasta ja erityisesti siita, minkäyyppistä tyostokappaletta käsitelläan.

Rajoita melunpäästöt ja tärinä mahdollisimman vahäisiki!

Kayta ainoastaan moitteettomia laitteita.
Huolla ja puhdista laite saannollisesti.
Sovita työskentelytapasi laitteen mukaiseksi.
- Älä ylikuormita laitetta.
Tarkastuta laite aina tarvittaessa.
Sammuta laite, kun sitä ei kayteta.
Käytäsuojakäineita.

5. Ennen kaytöönottoa

Varoitus!

Irrota akku aina ennen kuin teet laitteseen saatjä.

Vaara! Työnnä akku paikalleen vasta sitten, kun ketjusaha on koottu taydellisesti ja ketjunkireys on saadetty. Kayta aina suojakäsiniteä kasillessäsi ketjusahaa, jotta välät toulkaantumisen.

5.1 Terakiskon ja teraketjun asennus

Pura kaikki osat huolellisesti pakkauksesta ja tarkasta, etta ne ovat taysilukuiset (kuva 2-3)
- Irroita ketjupyörän suojuksen kiinnitsruuvi (kuva 4)
- Ota ketjupyörän suojus pois (kuva 5)
- Pane ketju kuvan mukaisesti terakiskon ympärikiertävään uraan (kuva 6a/kohta A)
- Pane teräkisko ja ketju kuvan mukaisesti ketjusahan istukkaan. Johdata tällöon ketju rällin (kuva 6b/6c/kohta B) ympäri.
- Pane ketjupyörän suojus paikalleen ja kiinnitä se kiinnityruuvilla (kuva 7). Huomio! Kiristä

FIN

kiinnitysruvi vasta ketjunkireyden saadon (katso kohtaa 5.2) jälkeen lopullisesti kiinni.

5.2 Teräketjun kirstys

Varoitus! Ota akku aina pois ennen tarkistusta ja saatotoimia. Kayta aina suojakasineita kasitetlesssäi ketjusahaa, jotta välṭat loukkaantumisen.

Löysennä ketjupyörän suojuksen kiinnitysru-uvia mututama kierros (kuva 4)
Säadda ketjun kireys ketjun kiristysruuvilla (kuva 8/kohta 10). Kaantö oikealle lisaa ketjun kireytta, kaantó vasemmaile vahentaa ketjun kireytta. Teraketju on kiristetty oikein, kun sitā voi nostaa terakiskon keskikohdalta n. 3-4 mm verran (kuva 9).
Kiristä ketjupyörän suojuksen kiinnitsruuvi (kuva 7).

Huomio! Kaikkien ketjunnivelten tulee olla kunnollisesti terakiskon ohjausrassa.

Ohjeita ketjun kirstamiseen:

Teraketjun tuiee olla kirstetty oikein, jotta turvallinen kaytto on taattu. Tunnistat parhaan kireyden siita, etta teraketjua voi nostaa terakiskon keskikohdalla 3-4 mm verran. Koska teraketju kuumeene sahattaessa ja siksi ketjun pitius muuttuu, ole hyva jarkasta ketjun kireys 10 minutin valiajoin ja korjaa saatoo tarvittaessa. Tam on erityisen tärkea uusien teraketujen kohlalla. Loyssennar teraketjua lopetetluasi tyoskentelyn, koska se lyhenee jahtyessaan. Taten estat ketjun vahingoottumisen.

5.3 Teräketjun voitelu

Varoitus! Ota akku aina pois ennen tarkistusta ja saatotoimia. Kayta aina suojakasineita kasitetlesssäi ketjusahaa, jotta välṭat loukkaantumisen.

Huomio! Ala koskaan kayta ketjua ilman teraketjuoljya! Ketusahan kayto ilman teraketjuoljya tai jos oljmaara on minimi-merkin (kuva 10/kohta B) alapuolella johtaa ketusahan vahingoittumiseen!

Huomio! Ota huomiono lampotilaosuhteet: Eri ymparistolampotilat vaativat voiteluaineita, joden viskositeett poikkeavat suaresti toisistaan. Alhaisissa lampotiloissa tarvitset ohutjuokuisia oljyja (alhainen viskositeetti), jotta syntyvä voitelukerros on riittäva. Jos kaytat samaa oljykesallä, niin se olisi jo korceampien lampotilojen vuoksi paljon juoksevampaa. Tälloin voitelukalvo saattaa ererva, ketju kuumenee liikaa ja saattaa vahingoittua. Sen lisäksi voiteluölj pyalaa ja aiheuttaa tarpe-tonta ilmansaastumista.

Ölysälion taytö:

Aseta teraketju tasaiselle pinnalle.

Puhdista oljysaliion kannen (kuva 10/kohta A) ymparisto ja avaa kansi sitten.
Tayta sailiö teraketjuoljylla. Huolehdi siitä, ettei sailiön pääse likaa, joka saattaa tukkia oljysuuttimen.
Sulje oljysaillion kansi.

5.4 LI-akkusarjan lataaminen (kuvat 11-12)

Akku on suojattu latauksen taydelliseltayhjenemiselt. Integroitu suojakatkaisin sammuttaa laitteen automaatisesti, kun akku on tyhjentnyt.
Varoitus! Alä paina pälle-/pois-katkaisinta ena aen jälkeen kun suojakytkenta on sommutanut laitteen. Se saattaa vahingoittaa akkua.
1. Vedä akkusarju ulos kahvasta painaen samanaikaisesti lukituspainiketta (13) alaspain.
2. Tarkasta, etta typpikilvessa annetu verkkojannite vastaa kaytettavissa olevaa verkkojannitetta. Tyonnata latauslaitteen verkkopistoke (18) pistorasiaan. Vihrea valodioli alkaa vilkkua.
3. Työnnä akku latauslaitteseen.
Kohdasta 12 (latauslaitteen naytto) loydat taulukon, josta selviavat latauslaitteen valodiodinayton merkitykset.
Jos akkusarjan lataaminen ei onnistu, ole hyva ja tarkasta,
onko pistorasiassa verkkojannitett.
- ovatko latauskontaktit moitteettomasti yhdessä latauslaitteen kontakteihin.
Jos akkusarjan lataaminen ei vielakään onnistu, ole hyvä ja laheta
latauslaite ja lataussovitin
seka akkusarja
tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakspalveluumme tai myntypisteeseen, josta laite on ostetu, saadaksesi ojeet asianmukaista lahettamistä varten.

Huolehdi akkujen tai akkukaytöisen laitteen lahettämisessa ja havittamisessaahti,ettane on pakatu erikseen muovipusseihin, jotta valtetaan oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pitka, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevan. Alä koskaan anna akkusarjan

FIN

tyhjentyä tāysin. Tästā seuraa akkusarjan vahingoittuminen!

5.5 Akun tehonnaytt (kuva 11)

Paina akun tehonnyton katkaisinta (A). Akun tehonnytto (B) ilmoittaa akun lataustilan 3 LED:in avulla.

Kaikki 3 LED:ä palavat:

Akku on ladattu tayteen.

2 tai 1 LED(iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lamptola on lian alhainen. Ota akku pois laitteesta ja anna akun olla paivan verran huoneenlammossa. Jos virhe esiintyy jalleen, niin akku on tyhjentnyt aivan taysin ja vahingoittunut. Ota akku pois laitteesta. Vialista akkua ei saa ena kayttaa tai ladata.

6. Kaytto

6.1 Päälle-/pois-kytkentä

Kännistys

Tyonnä akku laitteseen
- Pida ketjusahasta kiinni molemmat kädet kahvoissa, kuten kuvassa 13 naytetaan (peukalot kahvan alapuolella).
Paina kaynistyssulkua (kuva 1/kohta 5) ja. pida se alaspainettuna.
- Käynnistä ketjusaha paälle-/pois-katkaisimell. Sitten voit paastä käynnistyssulun jälleen irti (kuva 1/kohta 6).

Sammutus

Päasta paalle-/pois-katkaisin (kuva 1/kohta 6) jälleen irti.

Sisänrakennetu jarru pysayttä kiertävān teraketjun mitä lyhimän ajan kuluessa. Irroita verkkopistoke aina kun keskeytät tyoskentelyn.

Huomio! Kanna sahaa ainoastaan etummaisesta kahvasta! Jos kannat verkkoon liitettya sahaa vain taemmasta kahvasta, jossa kytkentälaitteet ovat, voit epahuomiossa painaa samanaikaisesti kaynnistyssulkua ja paalle-/pois-katkaisinta ja ketjusaha kaynnistyy.

6.2 Suojavaruste

Moottorijarru

Moottori jarruttaa teraketjua heti kun paalle-/poiskatkaisin (kuva 1/kohta 6) on paastety iti tai kun virransyto on keskeytynyt. Taten vahennetaan jalkikayván ketjun aihuttaman tapaturman vaaraa huomattavasti.

Ketjujarru

Ketujarru on turvamekanismi, joka laukaistaan etummaisen kadsensuojan (kuva 1/kohta 2) kauta. Jos takapotku saa ketjusahan inkoutumaan taaksepain, nien ketujarru laukeea ja pysayttareketjun alle 0,1 sekunnissa. Tarkasta ketujarrun toimanta saannollisesti. Kaannsi varten kadsensuoju (kuva 1/kohta 2) eteenpain ja kaynistä ketjusa hyesti. Teraketju ei saa lahteka kaymän.

Vedä etummainen kändensuojus (kuva 1/kohta 2) taakse, kunnes se lukittuu paikalleen ja irroittaa ketjujarrun.

Huomio! Alä kayta saaaa, jos turvavarusteet eivat toimi moitteptomasti. Alä yritā korjata turvallisuudelle tärkeita suojalaitteita itse, vaan ota yhteyttä asiakaspalvelumme tai yhtä patevaan korjaamoon.

Kadensuojus

Etummainen kädensojus (samalla ketjuarru) (kuva 1/kohta 2) sekä taempi kädensojus (kuva 1/kohta 14) suojaavat sormia teraketjun aiheutamila vammola, jos tamä sattuu katkeamaan ylikuormituksen vuksi.

7. Työskently ketjusahalla

7.1 Valmistelutyot

Tarkasta ennen joka käyttoa seuraavat kohdat, jotta voit tyoskennellā turvallisesti:

Ketjusahan kunto

Tarkasta ennen työhön ryhtymista, onko ketjusahan kotelossa, verkkojohdossa, teräketjussa tai taraketjukiskossa vauroita. Alä koskaan ryhdy kayttamaan avan ilmeisen vahingoittunutta laitetta.

Oljysaillio

Öljysällö taytömaar. Tarkasta myos työn aika, etta kátettavissa on aina riittavasti oljya. Alä koskaan kátā sahaa, jos sinä ei ole oljya tai jos oljymaar on laskenut alle min-merkin (kuva 10/

FIN

kohta B), jotta valtat ketjusahan vahingoittumisen. Yksi tahti riittaa keskimaarin 15 minuutin ajaksi, riippuen tauoista ja rasituksesta.

Teräketju

Terakjetjun kireys, leikkausterien kunto. Mitä teravampi terakjetu on, sitā helpommin ja valvotummin voit kayttäketjusahaa. Sama koskee myös ketjun kireytta. Tarkasta ketjun kireys myös työn aikana 10 minutin välein, jotta työskeentelet turvallissemmin! Erityisesti uusilla terakjetuilla on taipumusta venya enemman.

Ketujarru

Tarkasta ketjujarrun toiminta kuten luvussa, "Turvavarusteet" kuvataan, ja paastase sitten irti.

Suojavaatetus

Käytä ehdottomasti tarkoituksenmukaista, vartaloa myötailevää sujovaatetusta, kuten leikkaussuojahousuja, käsineita ja turvajalkineita

Kuulosuojukset ja suojalasit.

Käytä puunkaato- ja metsäöissä aina ehdottomasti suojakypärä, joka on varustetu kuulo- ja kasvosuojuksilla. Se suojaa alas putoavila oksilta ja takaisin piiskautuvila latvuksila.

7.2 Oikean menettelytavan selostus perusu-loontoisissa toissä

Puun kaataminen (kuvat 14-17)

Jos kaksi tai useampia henkiloitä leikkaa ja kaataa puita samanaikaisesti, niin puita kaatavien ja puita leikkaavien henkiloiden välimatkan tuee olla vahintaan kaksi kertaa kaadettavan puun pituus (kuva 14). Puita kaadettaessa tuee huolehtia siitä, etta muita henkiloitä ei uhkaa mikäan vaara, ei osuta sahko-tai puhinjohtoin eika aiheuteta mitaan aineellisia vahinkoja. Jos puu kutenkin koskettaa johtoin, tuee heti ilmoittaa tastasianosaiselle sahkolaitokselle.

Rinteessä suoritettavien sahaustöiden aikana tu-lee ketjusahan kayttäjan olla maastossa kaadet- tavan puun ylapuolella, koska puu pyori tai luistaa rinnettä alas kaatamisen jälkeen (kuva 15). Ennen kaatamista tatyty suunnitta paoktie ja raivata se tarvittaessa. Pakotien tulee vieda odotetusa kaatumislinjasta viistosti taaksepän pois, kuten kuvasta 16 nakyy (A = vaaravyohyke, B = kaatumissunta, C = pakoalue).

Ennen kaatamista taytyt ottaa huomion puun luonnollinen kallistuminen, paksumpien oksien asema ja tuulen suunta, jotta puun kaatumissunta voidaan arvioida tarkemmin.

Poista lika, kivet, irralliset parkit, naulat, sinkilat ja metallilangat puusta.

Kololeikkauksen teko (kuva 17)

Sahaa suorassa kulmassa kaatumissuntaan kolo (A),jonka syvyss on noin 1/3 puunrungon halkaisijasta, kuten kuvassu 17 naytetaan. Sahaa ensin alempi vaakasuora kololeikkaus (1).Taten valtatareketjun tariakiskon juuttumisen kiinni toista kololeikkausta tehtaesaa.

Kaatoleikkauksen teko (kuva 17)

Tee kaatoleikkaus vahintaan 50 mm vaakasuoran kololeikkauksen ylapuollele. Tee kaatoleikkaus (B) samansuuntaiseksi vaakasuanaan kololeikkauseen. Sahaa kaatoleikkaus vain niin syvän, etta sihen jäa reuna (kaatolista) (D), joka voi toimia saranan. Reuna estaa puun käantymisen ja kaatumisen vaaraan suuntaan. Alä sahaa reunaa lapi. Kun kaatoleikkaus lahestyy reunaa, niin puun tulisi alkaa kaatua. Jos ilmenee, etta puu ei mahdolisesti kaadu haluttuon katumissuntaan (C) tai se kallistuu taaksepain ja teraketju juuttuu kiinni, keskeytä kaatoleikkaus ja käytä puusta, muovista tai alumiinista valmistettuja kiloja avaamaan leikkaus ja kallistamaan puuta haluttuon kaatolinjaan. Kun puu alkaa kaatua, ota ketjusaha poiseleikkaukestesa, sammuta se, laske se maahan ja poistu vaara-alueelta sunnileltua pakotietä käyttaen. Varo putoavia oksia alaka kompasta.

Oksiminen

Talla tarkoitetaan oksien poisleikkaamista kaadetusta puusta. Oksiessasi jatpaksummat, alasuuntauuvat oksat, jotka tukevat puuta, vielapaikalleen, kunnes runko on sahattu osin. Poista pienemmat oksat kuvan 18 mukaan (A = leikkausunta oksittaessa, B = pidpaissa maasta! Jata runkoa tukevat oksat paikalleen, kunnes runko sahataan osii) alhaalta ylos yhdellä leikkauksella. Jos oksat ovat jannittyneina, tulee ne sahata alhaalta ylospain, jotta saha ei juutu kiinni.

Puunrungon katkaisu

Talla tarkoitetaan kaadetun puun osittamista palasiki. Huolehdi tukevasta asennosta ja painosi jakautumisesta tasaisesti molemmille jaloiille. Mikali mahdollista tulee runko tukea sen alle asetetuilla oksilla, palkeilla tai kilioilla. Seuraa yksinkertaisia ohjeita helppompaa sahaamista varten.

Kun kokpuunrunkomakaa tasaisesti maassa, kuten kuvassa 19 naytetaan, sahataan se ylhaalta. Varo leikkaamasta sahalla maahan.

FIN

Jos puun rungon yksi pää lojuu maassa, kuten kuvassa 20 naytetaan, saaaa ensin 1/3 rungon halkaisijasta alapuolelta (A) saloilyn valltämiseksi. Tee toinen leikkaus yhläälta (2/3 halkaisijasta) ensimmaisen leikkausksen korkeudella (B) (kiinnjutturnisen valltämiseksi).

Jos puun rungon molemmat paat lojuvat maassa, kuten kuvassa 21 naytetaan, saaha ensin 1/3 rungon halkaisijasta ylapuolelta saloilyn valtamiseksi (A). Tee toinen leikkaus alhaalta (2/3 halkaisijasta) ensimmainen leikkauksen korkeudella (B) (kiinnjuuttumisen valttamiseksi).

Rinteessu suoritettavien sahaustoiden aikana seiso aina puunrungon ylapuollela, kuten kuvassa 15 naytetaan. Jotta tyo on taysin hallinnassa sahan lapimennessa, vahenna leikkauksen lopulla puristuspainetta, irroittamatta tukevaa otettasi ketjusahan kahvoista. Huolehdi siita, ettei teraketju kosketa maahan.

Kun leikkaus on tehty valmiksi, odota teraketjun pysahtymiseen saakka, ennen kuin otat ketjusan pois. Sammuta ketjusan moottori aina ennen kuin siiryt puulta toiselle.

7.3 Takapotku

Takapotkulla tarkoitetaan kayvän ketjusahan akillistä ylos- ja taaksepain sinkoutumista. Syna on useimitten tyostokkappeeseen kossettaminen terakiskon karjellä tai teraketjun juuttuminen kiinni.

Takapotkussa esiintyy yllattavan suuria voimia. Siksi ketjusaha reagoi useimmiten hallitsematomasti. Seurauksena on usein erittain valkeita vammoja kayttajalle tai lasnoljoille. Eritisesti sivuleikkaussisa, visto- ja pitkitaisleikkaussisa on takapotkun vaara erityisen suuri, koska tassae i voida kayttaartumaleukoja. Valta siksi naita leikkaussia, mikali mahdolista, ja tyoskentele erityisen varovasti, jos niita e ioi valtta!

Takapotkun vaara on suurimmillaan, kun asetat sahan tyohon terakiskon karjen alueella, koska sina on vipuvaikutus suurimillaan (kuva 22). Asea saha leikkaukseen siksi aina mahdollisiman laakeasti lahelle tartumaleukoja (kuva 23).

Huomio!

Huolehdi aina ketjun oikeasta kireydesta!
Kayta vain moitteettomia ketjusahoja!
Käytä työskennellessävi vain märäysten mu-kaisesti teroitettua teräketjua!
Alä koskaan sahaa olkapäittäsi korkeammalta!
- Alä koskaan saaaa terakiskon yläreunalla tai

karjellä!

• Pida ketjusahasta aina tukevasti molemmin kasin kiinn!
  Käytä tartumaleukoja hyväksesi vipupisteena aina kun se on mahdollista

Jannitteisen puun sahaaminen

Jännitteisen puun sahaamisessa tulee olla erikosen varovainen! Jannitteellinen puu,jonka jannitys laueaea sahauksessa, kayttaytyt tosinaan tasyin halitsemattomasti. Tastvo seurat erittain vakeita vammjoa tai kuolema (kuvat 24-26).

Tallaisia toitaa saavat suorittaa vain koulutetut ammatthenkilot.

8. Puhdistus, huolto ja varaosatilaus

Huomio!

• Ota akku pois ennen joka puhdistusta.
• Alä missān tapauksessa upota laitetta puhdistusta varten veteen tai muihin nesteisiin.

8.1 Puhdistus

• Puhdista saannollisin valiaijoin kirstysme
• kanismi siten, etta puhallat sen paineilmalla
• puhtaaksi tai harjaat lian pois. Alä käytä puhd
• distukseen tyokaluja.
• Pidā kahvat oljytöminä, jotta otteesi on aina pitävä.
• Puhdista laite tarvittaessa Kostenalla liinalla ja tarvittaessa miedolla astianpesuaineella.
• Jos ketjusahaa ei käytetä pitempaan aikaan, niin poista ketjuöly sailiostä. Pane teraketju ja terakisko lyhyeksi aikaa oljykylpyyn ja kiedo ne sen jälkeen öljypaperiin.

8.2 Huolto

Teräketjun ja teräkiskon vaihto

Terakisko taytyy vaihtaa uuteen, kun

• terakiskon ohjausura on kulunut loppuun.
• terakiskon nokkapyöra on vahingoittunut tai kulunut.

Ota sovitinlevy (19) irti terakiskosta kuten kuvassa 27 naytetaan. Asenna sovitinlevy sitten uuteen terakiskoon. Toimi tassamoin kuin luvussa Terakiskon ja teraketjun asennus!

Automaattisen ketjuvoitelun tarkastus

Tarkasta saannollisin valiajoin automaattisen ketjunvoitelun toiminta, jotta ehkaiset yikuuemenisen ja sihen littyvan terakiskon ja teraketjun vahingoitumisen. Tata varten kohdista terakiskon

FIN

kärki sileää pintaa (lautaa, sahattua puunrunkoa)
pän ja anna ketjusahan käydä.

Jos tāssa esiintyy paksuntuva oljyjäkli, niin automaattinen ketjunvoitelu toimii motteettomasti. Jos Selvaa oljyjalkea e havaita, lue vastaavat ohejt luvesta „Häiriönpoisto"! Jos namäkan oheet eivat auta, käanny asiakaspalvelumme tai yhtā patevän korjaamon puolen.

Huomio! Ala kosketa tassapintaa. Sailyta riittavarturvallisuusvalimatka (n. 20 cm).

Teraketjun teroittaminen

Voit tyoskennellä ketjusahalla tehokkaasti vain kun teraketju on hyvakuntoinen ja terava. Se vahentaa myos takapotkujen vaaraa.

Terädetju voidaan teroittaa jokaisessa alan ammattilikkeessä. Åla yritä teroittaa teräketjua itse,Jos sinulla ei ole sopivia tyokaluja ja riittväkokemusta tassä asiassa.

8.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteentyppi
Laitteentuotenumero
Laitteentunnusnummer
- Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot loydat osoiteteesta www.Einhell-Service.com

9. Ohjeita ymparistonsuojelua / havittamista varten

Toimita laite maaraysten mukaiseen havityspisteeen, kun sen elinika on paattynyt. Ota verkojohto pois vaarinkayton estamiseksi. Ala heita laitetta kotitalousjatteisen, vaan toimita se ympariston suojelemiseksi sahkolaitteiden keryspisteeseen. Kunnahallinnostasi saat mielellaan tietaja ositeteista ja aukioloajoista. Toimita myos pakkaumsateriaial ja loppuun kuluneetisavarusteosat niile tarkoitettuihin keryspisteisen.

10. Sailytys

Sälytä laite ja sen varusteet valolta, kosteudelta ja pakkasella suojatussa tilassa poissa lasten oluttuvilta. Paras saïlytyslämpötila on 5^ ja 30^ valillä. Sälytä sahkötyokalut alkuperäispakkauksissan.

FIN

11. Vianhaku

Vaara!

Ennen vianhakua sammuta laite ja ota akku pois.

Seuraavasta taulukosta lóydát vikojen ominaisuksia ja miten ne voi poistaa, jos koneesei ei työskentele kunnolla. Jos et voi lóytäa ja poistaa ongelmaasi nàillä ohjeilla, kaàny tekisen asiakaspalvelun puoleen.

Syy Häiriö	Poisto
Ketjusaha ei toimi - T	Takapotkujarru (ketjujarru) lauennut - Ei virtaa	- Vedä kädensuojus takaisin asen-toon - Tarkasta akun kunto
Ketjusaha toimii pätkittäin	- Sisäinen lõysä kontakti - Päälle-/pois-katkaisin viallinen	- Vie laite ammattikorjaamoon - Vie laite ammattikorjaamoon
Teräketjukuiva-Eiöljy	- Öljysäiliössä - Öljysäiliön tulpan ilmanvaihto suk-keitunut - Öljyn vuotokanava sukkeutunut	-Täytälisäöljyä - Puhdista öjytankin tulppa - Avaa öjlyn poivirtauskanava
Ketjujarru ei toimi -	Ongelma etummaisen kahvan kyt-kentämekanismissa	-Otayhteyttäammattikorjaamoon
Ketju/ohjauskisko kuuma	-Eiöljyäsäiliössä - Öljysäiliön tulpan ilmanvaihto suk-keitunut - Öljyn vuotokanava sukkeutunut - Ketju tylstnyt	- Täytä lisää oljyä - Puhdista öjytankin tulppa - Avaa öjlyn poivirtauskanava - Anna teroittaa ketju tai vaihda uu-teen
Ketjusahanykii, tärisee tai ei saahaa oikein.	- Ketjunkireys liian lõysällä - Ketju tylstnyt - Ketju on kulunut loppuun - Teränhampaat näytävä tväärään suuntaan	-Säädäketjunjännite - Anna teroittaa ketju tai vaihda uu-teen - Vaihda ketju uuteen - Asenna teräketju uudelleen ham-paat oikeaan suuntaan

FIN

12. Latauslaitteen näytto

Näytö n tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	Käytövalmiustila	Latauslaite on liitetty sähköverkkoon ja valmis käytöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löttyväät suora-an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausjoista. Ne ovat riipūuvaiset akun jäljelläolevasta lataustehostaa.
Pois Palaa	Akuon on ladattu ja valmis käytöön. Sen jälkeen latauslaitte kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminen	Latauslaite on siirtynt yhlävaraiseen lataustilaan. Tällöin akku ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat: -Akkua ei ole ladattu hyvin pitkäään aikaan. -Akun lampötila ei ole ihannalueella. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tastä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Vialista akku ei saa enää ladata. Ota akku pois latauslaitteesta.
Palaa Palaa	Lampötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päävään ajan huoneenlammössä (n. 20°C).

FIN

13. Sallitut leikkausvarusteet

Leikkausvarusteiden pituus 305 mm (12") 356 mm (14") 405 mm (16")
Leikkauspituus enint.: 280 mm	330 mm 380 mm

Oregon
	Ketju 90PX0	45X 90PX052X 90P	X056X
	Teräkisko 566	655(124MLEA041)	577293(144MLEA041)	112329(164MLEA041)

Kangxin
	Ketju 3/8.04	3X45DL 3/8.043X52	DL 3/8.043X57DL
	Terakisko AP1	2-45-437P AP14-53	-437P AP16-57-437P

FIN

Koskee ainoastaan EU-maita

Alaheitaahakotyokaluja kotaliousjatteisin!

Euroopan direktiavin 2012/19/EY loppuunkaytetyista sahko- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee kaytetyt sahkötyokalut koeta erikseen ja toimittaa ne ympäristöystävällisen kierratykseen.

Kierratysvaihtoehto takaisinlahetykselle:

Sahkolaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan sihen, etta hänen luovuttamansa omaisus havitetaan asianmukaisesti. Loppuun kaytetylaite voidaan tata varten luovuttaa myos keryspisteeseen, joka suorittaa sen kaytostapoiston kansallisten kierratystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske kaytetyihin laitteisiin liitettyjla lisavarusteita ja apuvalineitä, joissa e i ole sahköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on salitttu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisin muutokiin pidatetaa

FIN

Asiakaspalvelutiedot

Meillà on kaikissa takutodistuksessa mainituisa maissa pateviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot lóydāt takutodistuksesta. Heidän kauttaan voit saada kaiki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien kayttomateriaialien toimitukset.

Huomaa, etta seuraaviin taman tuotteen osin kohdistuu kaytosta johtuvaa, luonnollista kulumista, ja etta seuraavia osia tarvitaan kayttomateriaaleina.

Laji Esimerkki
Kuluvat osat* Teråkisko, Akku
Käytömaterialiaali / käytöosat* Teräketju
Puuttuvat osat

^* ei välttämattä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysmyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se je alusta liahtien viallinen?
  Havaitsko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
  Mikai mielestasi on laitteessa vikana (paaasallinen vika)?

Kuvaa tata toimintavirhettta.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme lapikayvát erittäin tiukan laadunvalvontatarkastuksen. Mikäi tämä laite e kuitenkaan toimi moitteettomasti, valitammena tapahtunutta suuresti ja pyydämme sinua kaantymän tekisen asiakaspalvumme puolen kayttäen tassä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myosu puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittamistä koskevat seuraavat maäraykset:

1. Nama takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkiloitä, jotka eivat kayta tata tuotetta sen enempaa pienteollissessa kuin muussakaan itsenaisessa ammatinharjoituksessa. Namatakuuehdot sataelevat taydentavia takuusuorituksa, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimaraisen takunu lisaki. Ne eivat vaikuta lacimaraaisin takusuoritusvaateisiisi millaan ravall. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puatteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheista, ja se on rajattu valintamme mukaan ainoastaan näden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uulla.

Ole hyva ja ota huomioon, etta laitteamme ei ole suunniteltu kaytettavaksi pienteollisuus-, kasi-tyolais- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoikana kaytetty pienteollisuus-, kasiyolais- tai teollusuustyopaikoilla tai sihen on kohdistunut naihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata naita vaurioita:
2. laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jattamisetä tai asiantuntemattomasta asennuksesta, kāytöhjeen noudattamatta jattamisesa (kuten esim. liitanta vaärään verkkojännitteeen tai virtalajin) tai huolto- ja turvallisuismäräysten laiminlyönnistä tai laitteen altistamista epanormailele ymparistöolosuhteille tai puatteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat märäysten vastaisestaTai virheellisestä kāytostä (esim. laitteen yikuorumitus tai hyväksymättömen liitostyokalujen tai varusteiden kāytö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai poly, kuljetusvauroit), vakivoiman kāytostä taiulkopoulisista tekjiöistä (esim. putoamisesa aiheutuneet vahingot).
3. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytösta johtuvasta, tavanomaisesta tai muuten ravallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivastä. Takuuvaateet tulee esittä enn nen takuuajan paattymista kahden vikon kuluessa siita, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan paatytyä ei ole mahdollista. Laitteen korjau tas viahto ei johda takuuajan pitememiseen tai laitteen tai siihen mahdolliseti asennettju varaoosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myos paikan paallä suoritettuja palveluja.
5. Vialista laitetta koskevat takuvaateet tulee esittä osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonaytö valmiina. Ilman vastaavia tositteita tai typpikilpea meile lahetyten laitteiden osalta takuvaateet on suljetu pois, koska mahdollisuudet laitteen tunnistamisen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viypymättä.

Tietsti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivat kuulu tai eivat enaa kuulu takumme piirin. Laheta tata varten laite teknisen asiakaspalvelumme oositteseen.

Kuluvien osien, käytöosien ja puuttuvien osien suhteen viittaamme täm tan takuun rajoituksiin, jotka on selostetu tämän käytöohjeen asiakaspalveltiedoissa.

SLO

Nevarnost!

Na npoexe navra m owtn tavuon nca aluoida!

Na xnpaonoiie tmo aluoopiova nov Bipkovta o ayoyn kataotaon!
Pec Nau epyaceote movo me ootatpoxupevo n aluoopiovo!

IpoTcE myn kOeTe pAnw aTo Uooc Tou o wou oac!

Mura voib pohjustada kuulmiskaotust.

Uhest taiest piisab 15 minuti loikamiseks, oleneval pausidest ja koormusest.

EE

Saekett

FIN Standardimukaisustodistus: Me kukutamme, ttt EU-direktiin la standarden vaatunoksettathwv tuottelle.

SLO IZJAVA O SKLADNOSTI potrjue sledeco skladnost s smemico EU in standarda iz idedek
