Explicarea symbolurilor de pe aparat (Fig. 28):

1. Cititi manualul de'utilizare
2. Purtati ochelari de protectie
3. Se va proteja auzul
4. Nu lasati aparatul in ploaie
5. Lungimea maxima a taieturii / Viteza lanlului vu: 15 m/s
6. Deblocati frana Iantului inainte de punerea in functiune
7. Depozitarea acumuloarelor se face numai in incaperi uscate cu temperatura mediului de +10^ + 40^ Depozati acumuloarele numai in stare incarcata (incarcate cel putin 40%
8. Scoateti intotdeauna accumulatorul inante de a efectua reglaje ale aparatului.
9. Tineti ferastrul cu Iant cu accumulator intodeauna bine cu ambele maini.
10. Un recul poate duce la vāṭamāri prin tāiere mortale.
11. Accumatori trebuie scopsi din aparat inaunte de eliminarea acestuia ca de seu. Indicatie referitoare la eliminarea ca de seu a accumulatorilor: accumulatorii nu se vor eliminina in gunoiul menajer.

Cititi toate indicatiile de siguranta, instruantiile si tinei cont de imaginile si datele tehnice care inosesc acest aparat electric. Nerespectarea urmatoarelor instructiuni pot duce la electrocutare, incendi si/sau raniri grave. Pastrati toate instructiunile si indicatiile de siguranta pentru viitor.

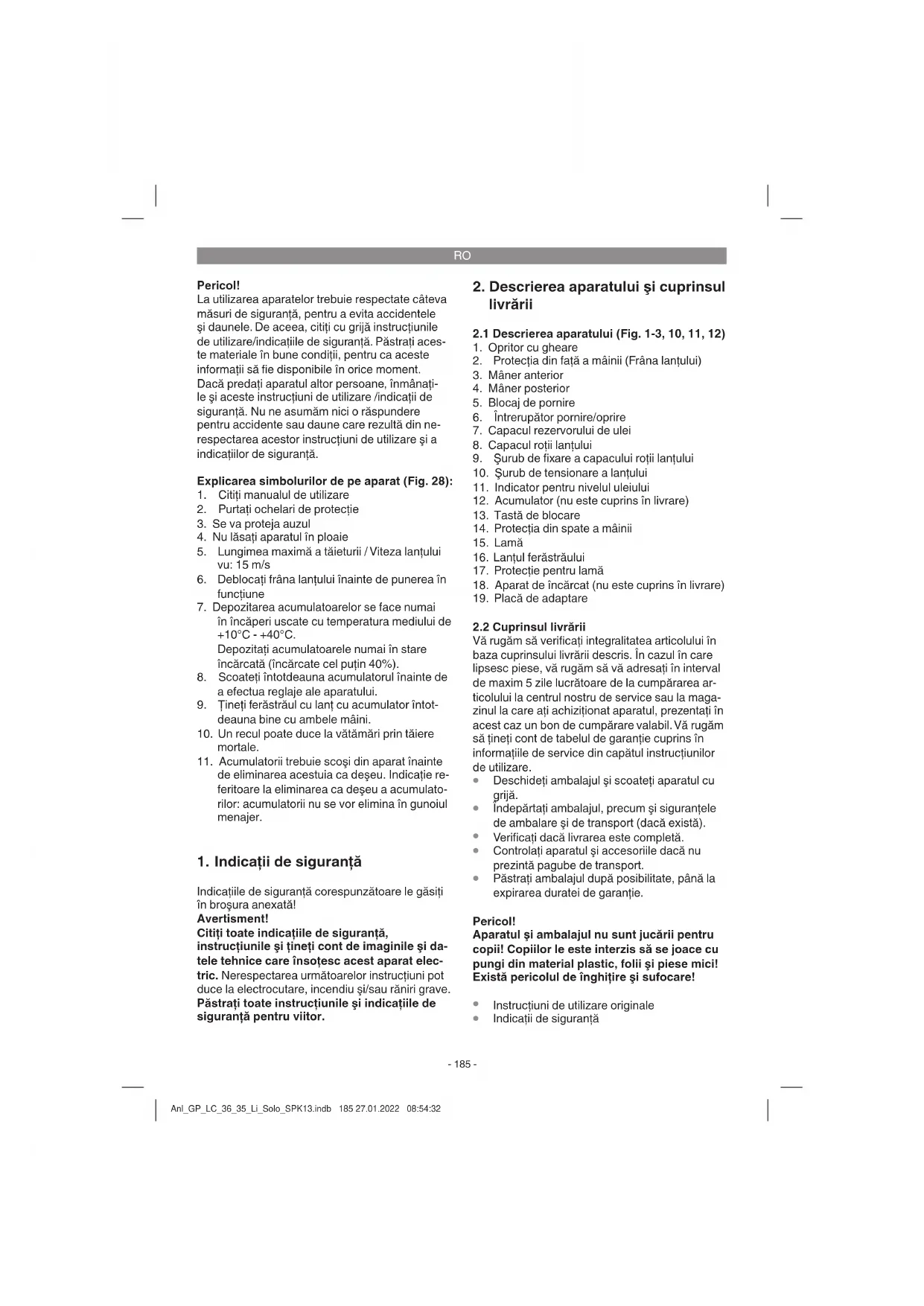

2. Descrierea aparatului si cuprinsul livrarii

2.1 Descrierea aparatului (Fig. 1-3, 10, 11, 12)

1. Opritor cu gheare
2. Protectia din fata a mainii (Frana Iantului)
3. Maner anterior
4. Maner posterior
5. Blocaj de pornography
6. Intrerupator pornire/oprine
7. Capacul rezervorului de ulei
8. Capacul rotii Iantului
9. Surub de fixare a capacului rotii lanlului
10. Surub de tensionare a lantului
11. Indicator pentru nivalululeiului
12. Accumulator (nu este cuprins in livrare)
13. Tastă de blocare
14. Protectia din spate a mainii
15. Lama
16. Lantul ferăstrăului
17. Protectie pentru lamă
18. Aparat de incarcat (nu este cuprins in livre)
19. Placă de adaptare

2.2 Cuprinsul livrarii

Vä rugam sā verificatiointegralitatea articolului in baza cuprinsului livrārii descrizs. In cazul in care lipsesc pièse, vā rugam sā va adresati in interval de maxim 5 zile lucratoare de la cumpárarea articolului la centrul nostru de service sau la magazinul la care ati achizitionat aparatul, prezentati in acest caz un bon de cumpárare valabil. Vä rugam sā tini ti cont de tabelul de garantie cuprins in informatièle de service din capatul instruetiunilor deutilizare.

• Deschideti ambalajul si scoateti aparatul cu grijă.
• Indepartati ambalajul, precum si sigurantele de ambalare si de transport (daca exista).
  Verificati dacă livrarea este completă.
• Controlii aparatul si accesoriile dacă nu prezintă pagube de transport.
• Pastrati ambalajul dupa posibilitate, pana la expirarea duratei de garantie.

Pericol!

Aparatul 日 ambalajul nu sunt jucarii pentru copii! Copilor le este interzis sa se joace cu pungi din material plastic, folii si piese mici! Exista pericolul de inghitire si sufocare!

Instructiuni de'utilizar originale
Indicati di siguranta

RO

3. Utilizarea conform scopului

Ferästräul cu lanţ este prevăzut pentru retezarea copacilor mici, precum Şi pentru tăierea butucilor, ramurilor, grizilor de lemn, scandrulor, etc. Şi poate fi folosit atat pentru tăieturi transversale CAT ŞI pentru tăieturi longitudinalae. El nu se pretează la tăierea alter materiale in afara de lemn.

Aparatul poate fi utilizat numai in conformitate cu scopul pentru care a fost creat. Orice utilizare care depaseste acest domeniu este considerata neconformă. Pentru eventuale de daune sau accidente de orice tip reazultate ca urmare a utilizarii neconformae a aparatului raspunde utiliser/ operatorul si nu producatorul.

Vä rugam sā tineni de asemenea cont de faptul cā aparatele noastre nu sunt construite pentru utilizare in scopuri mestiugaresti Sau industriale. Nu ne asumam nicio raspundere pentru eventuale probleme survenite ca urmare a utilizarii aparatu-lui in inteprinderi lucrative, mestiugaresti sau industriale precum si in alte activitate similare.

4. Date tehnice

Sursa de alimentare a motorului: 36 V d.c.
Turaia la mers in gol n ... max. 8200 min1
Viteza de taiere la turatie nominala: max. 15 m/s
Volumul de uei din rezervor: 115 ml
Greunate cu lamá + lan + accumulator: cca. 5 kg
Greunate neta (fara accumulator) .... cca. 4,13 kg

Pericol!

Zgomote sivibratai

Valorile de zgomot si vibratie au fost evaluate conform EN 60745-1 si EN 60745-2-13.

Nivelul presiunii sonore L_pA 92,1 dB(A)

Nesiguranta K_pA 3 dB

Nivelul puteri sonore L_WA 102 dB(A)

Nesiguranta KwA 2.7dB

Nivelul puteri sonore garantat L_WA 105 dB(A)

Expunerea la zgomot poate cauza deteriorarea sau pierderea auzului.

Valoarea vibratilor totale (suma vectorilor a trei directii) a fost evaluata conform EN 62841-1 山 EN 62841-4-1

Mâner sub sarcina

Valoarea vibratiilor emise la manerul anterior a_n = 3,613~m / s^2

Valoarea vibratiilor emise la manerul posterior a_b = 2,836~m / s^2

Nesiguranta K = 1,5 m/s²

Valorile vibratiilor totale si valorile emisiei sonore mentionate au fost masurate conform unui proces de verificare normat si pot fi utilize pentru comparata cu alte aparate electrice ale alteror producitori.

Valorile vibratiilor totale si valorile emisiei sonore mentionate pot fi utilizezare pentru si la o estimare provizorie a solicitarii aparatului.

Avertisment:

Emisile de vibratie si emisiile sonore pot devia de la valorile mentionate in timpul Utilizarii efective a aparatului electric, in functie de modul deutilizare al aparatului electric si in special de tipul piesei de prelucrat.

Limitati zgomotul si vibrantiile la un nivel minim.

Utilizati numai aparate in stare ireprosabila.
- Intretineti si curatai aparatul cu regularitate.
Adaptati modul dvs. de lucru aparatului.
Nusuprasoliciti aparatul.
Daca esteneccasar,lasatiaparatul sa fie verificat.
Decuplatei aparatul, atunci cand acesta nu esteutilizat.
Puratai mnuu!

5. Inainte de punerea in functiune

Advertisement!

Scoatei intotdeauna accumulatorul inainte de a efectua reglaje ale aparatului.

Pericol! Introduci acumulatorul abia cand ferastraul cu lan teste montat complet si tensiunea Iantului este reglata. Purati intotdeuna manusi de protectie atunci cand lucrati la ferastraul cu lan, pentru a evita vatamarile.

5.1 Montarea lamei si a Ianțului ferăstrăului

• Scoateti cu atentie toate piesele din ambalaj si verificati dacă sunt complete (Fig. 2-3).
  Desfaceti surubul de fixare a capacului rotii

RO

Iantului (Fig. 4).

• Demontati capacul rotii lantului (Fig. 5).
  Asezati Iantul in canelura circulara a lamei (Fig. 6/Poz. A).
  Lama si lantul se vor aseaza in suportul ferastrului asa cum este indicat in imagine. Aici lantul se va ghida dupa pinionul de antrenare (Fig. 6b si 6c / Poz. B).
  Se aseazá la loc capacul roiti lanlului si se fixeazá cu surubul de fixare (Fig. 7). Atentie! Surubul de fixare se va insrubuacomplet abia dupa reglarea tensionarii lanlului de ferastrau (a se vedea punctul 5.2.)

5.2 Tensionarea Iantului ferastraului

Avertisment! Inaintea efectuarii controalelor si a lucarilor de reglare se va scoate intotdeauna accumulatorul. Puratai intotdeauna manusi de proteie atunci cand lucrati la ferastraul cu Iant, pentru a evita vatatamarie.

Desfacenti putin surubul de fixare a capacului rotii Iantului (Fig. 4).
- Reglati tensionarea lantului cu ajutorul surubului de tensionare a lantului (Fig. 8/Poz. 10). Prin rotire spre dreapta se mareste tensionarea lantului, prin rotire spre stanga se sca de tensionarea acestua. Lantul ferastraului este tensionat corect atunci cand acesta poate fi ridicat cca. 3 - 4mm la mijlocul lamei (Fig.9).
Se strange surubul de fixare al capaculi rotjil lanlui (Fig. 7). Pericoll! Toate elementele lanlui trebuie sa se gaseasca corect in canelura de ghidare a lamei.

Indicati li pentru tensionarela Iantului:

Pentru asigurarea unei fonctionari sugure, Ianul ferastraului trebuia sa fie tensionat corect.Veti recunoaste tensionarea optima atunci cand Ianul ferastraului poate fi ridicat cca. 3 - 4mm la mijlocul lamei.

Deoarece Ianul ferastrauli se incalzeste in
timpul tairii, controati tensionarea lanlului la
fiecare 10 minute si daca este necessar reglatio-o.
Acest lucru ste availab in special pentru lanturile
noi.Dupa terminarea lucrarii, detensionati lanul de ferastrau deoarece prin racire acesta se
scurtează.Veti evita astfel deteriorarea lanlului.

5.3 Ungerea Iantului de ferastrau

Avertisment! Inaintea efectuarii controaleroi sia lucarilor de reglare se va scaote intotdeauna acumulatorul. Purati i ntotdeauna manusi de proteie atunci cand lucrati la ferastraul cu Iant, pursuant a evita vatamarile.

Indicatie! Nuexploata niciodata ferastrul fara ulei de ungere pentru lant! Utilizarea ferastrului cu lant fara ulei de ungere a lanului sa la un nivel al ueiului afl at sub marcajul minim (Fig. 10/ Poz.B) duce la deteriorarea ferastrului cu lant!

Indicatie! Fiti atenti la conditeile de temperatura: temperaturile diferite ale mediolui ambient necessita lubrificianti cu vascoizati foarte diferite. La temperaturi joase avei nevoie de uleiuri fluide (cu o vascoizate mica) pentru a create un film de unsoare suficient. Daca insa veti folosi acelaisi ulei pe tamp de vara,acea se va lichefia si mai mult datorita tempraturilor inalte. Din acest motiv filmul de unsoare se poate intrerupe, Iantul se poate infierbanta si se poate deteriora. Pe langa aceasta unsoarea se arde si duce la o poluare inutila cu substante nocive.

Umplerea rezervorului cu ulei:

• Ferăstrăul cu Iant se asează pe o suprafata plană.
  Curata zona din jurul capacului rezervorului de ulei (Fig. 10/Poz. A) si apoi deschideti-I.
• Rezervorul se umple cu ulei pentru ungerea lanțului de ferăstrău. Fiti ateni aici sa nu intre mizerie în rezervor pentru a nu se infunda duza de ulei.
• Inchideti capacul rezervorului de ulei.

5.4 Incarcarea pachetului de accumulatori LI (Fig. 11-12)

Accumulatorul este protejat impotriva descarcarii totale. Un dispositiv de protectie integrat decupleaaz automat aparatul atunci cand acumulatorul este descarcat. Avertiment! Nu mai apasati intrerupatorul pornire/oprire atunci candid dispositivul de protectie a decuplat aparatul. Acest lucru poate duce la deteriorarea accumulatoruluiui.

1. Scoatei pachetul de accumulator (13) din manner, apasand tasta de blocare (13) in jos.
2. Comparati dacă tensiunea de retea indicata pe placuţa indicatoro corespunde cu tensiunea existenţă in retea. Introduciţi stecherul de retea al aparatului de incârcat (18) in priză. LED-ul verdeincepe să lumineze intermitent.
3. Impingeti accumulatorul pe incarcator.

La punctul 12 (Afisajul aparatului de incarcat) gasi un tabel cu semnificatiile afisajului LEDurilor pe aparatul de incarcat.

RO

Dacă nu este posibla incârcarea pachetului de accumulatori va rugam sa verificati

• dacă există tensiune la priză
• dacă există un contact perfect la contactele de inccarcare ale aparatului de incarcat.

Dacà totusi nu este posibla incarcarea sachetului de accumulatorati, va rugam sa trimiteji

• incarcatorul si adaptorul de incarcare
• si pachetul de accumulatori la service-ul nostru pentru clientei.

In scopul unei expedieri corespunzatoare, va rugam sa contacta servicediul nostru pentru clienti tau magazinul la care ati achizitionat aparatul.

Tineti cont la expedierea sau eliminarea accumulatorilor resp. a aparatelor cu accumulator, ca acestea s fi e ambalate separat in pungi din material plastic, pentru a evita un scurt-circuit sau incendiu!

In interesul unei durate indelungate deutilizare a sachetului de accumulatorati trebuie sa asigurati incarcarea la timp a sachetului de accumulatorati. Acest lucru este necessar in orice caz atunci cand constatati ca puterea aparatului scade.Nu descarcai niciodata complet sachetul de accumulatorati.Acest lucru duce la defectarea sachetului de accumulatorati!

5.5 Afiṣarea capacitāṭṭi acumulatorului (obr. 11)

Apasati comutatorul pentru afisarea capacitatei accumulatorului (A). Afisajul capacititatei accumulatorului (B) va semnalizeazeza nivalel de incarcare al accumulatorului in baza a 3 LED-uri.

Toate 3 LED-urile lumineaza:

Accumulatorul estecompletincarcat.

Se aprind 2 LED-uri tau numai unul

Accumulatorul mai are rezerve sui fi ciente.

1 LED clippeste:

Accumulatorul estegol,incarcai acumulatorul.

Toate LED-urile clipesc:

Temperatura accumulatorului este prea scăzută.
Îndepartați accumulatorul din aparatul de incârcat
si lăsati-l o zi la temperatura camerei. In cazul
in care defechlunea persistă, accumulatorul este
descârcat profund si este defect. Îndepartați accumulatorul din aparatul de incârcat. Incârcareași utilizarea unui accumulator defect este interzisa.

6. Operare

6.1 Pornirea / Oprirea Pornirea

• Introduceti accumulatorul in aparat.
• Ferastraul cu lant se prinde cu ambele maini de manere aça cum este indicat in figura 13 (degetul mare sub maner).
  Se apasa si se tine apasat blocajul de pornire (Fig. 1/Poz. 5).
• Porniti ferastraul cu lancu intrerupatorul pornire/oprire (Fig. 1/Poz. 6). Blocajul impotrivapornirii poate fi acum eliberat.

Oprinea

Se elibereaza intrerupatorul pornire/oprire (Fig. 1/ Poz. 6).

Frana integrata opreste Iantul ferastrauli intr-un temp foarte scurt. Scoatei accumulatorul atunci cand intrerupeti lucrul.

Avertisment! Transportati ferastrul numai de manerul din fata! Daca purtaferastrul pregatit de pornire numai de manerul din spat cu elementele de cuprare, se poate intampla ca intrrupatorul pornire/oprirse sa fie actionat accidental simultan cu blocajul de pornire si ferastrul poate fi pornit neintentionat.

Frana lantului este un mecanism de protectie care se declanseaz prin intermediul protectiei din fata a maini (Fig. 1/Poz.2).Daca ferastrul cu Iant este aruncat inapoit datorita unui recul, frana Iantului se declanseaz si opreste ferastrul cu Iant intr-un timp mai scurt de 0,1 secunde. Verificatu c regularitate functionarea franei Iantului.Pentru aceasta rabatati protectia mainii (Fig.1/Poz.2) in fata s porni ci surt ferastrul cu Iant. Lantul ferastrului nu are voie sa pormeasca. Pentru a debloca frana lantului, trageti inapoi protectia din fata a maini (Fig. 1/Poz.2) panacand aceasta a intrat in lacas.

RO

Pericoll! Nu fosoti ferastraul atunci cand dispositivele de proteci nu functioneazà impecabil. Nu incercati sā reparati singuri dispositivele de proteci relevente pentru siguranta, ci adresati-va la centrul nostru service sau la un atelier similar califi cat.

Protectia mänii

Protectia din fata a maini (in acela si tim frana Iantului) (Fig. 1/Poz.2) si protecia din spate a mainii (Fig. 1/Poz.14) protejeaz degetele impo-triva vatamari la contactul cu Iantul ferastrului, in cazul in care acesta se rupe datorita suprasolicitarii.

7. Lucrul cu ferăstrăul cu lant

7.1 Pregatirea

Inaintea oricarei utilizari controli umatoarele puncte, pentru a putea lucra in siguranta:

Starea ferastraului cu Iant

Inaintea inceperi lucrului controla ferastrul cu Iant dacu prezintaderiorari la carcasa, Iant Sau lamau punei niciodata in functiune un aparat evident deteriorat.

Rezervorul pentruulei

Nivelul ueiului in rezervator. Controlati chiar si pe timpul lucrului daca exista sufficiente ulei in rezervor. Nu folositi niciodata aparatul atunci cand nu exista uei in rezervor sau cand nivelul acestua a scazut sub marcajul minim (Fig. 10/Poz. B), pentru a evita deteriorarea ferastrului cu lan. Un rezervor plin ajunge de regula pentru circa 15 minute, in functie de pauze si de sarcina.

Lantul ferastraului

Tensionarea lanlului de ferastrau, starea de uzur a dintilor. Cu cat lanlul de ferastrau este mai ascutit cu atat ferastraul poate fi folosit si controlat mai uor. Acest lucr Este valabil si pentru tensionarea lanlului. Verificati pe timpul lucrului la ficare 10 minute tensionarea lanlului, pentru a mari siguranta dumneavoastr de lucr! In special lanturile de ferastrau noi tind sae intinda mai mult.

Frana lantului

Controlati functionarea franei Iantului aca cum este descriis in capitul „Dispositive de protectie" si deblocati-o.

Pe timul retezaril si lucrarilor in padure puratai neaparat o casca cu protecie integrata a auzului si fetei. Aceasta ofera protecie impotrivara ramuril in cadere si loviturilor bruste provocate de crengi.

7.2 Descrierea modului de operare corect la lucrările de bază

Doborarea copacilor (Fig. 14-17)

Dacă se tăieși se doboară copaci de CATRE două sau mai multe personae simultan, atunci distanța dintre personale care tăieși care doboară trebuie să fie cel puțin dubla făță de inaltimea copacului care va cădea (Fig. 14). La doborârea copacilor se va tine cont ca nicio altoș personă să nu fie in pericol, să nu se atingă linii de curent electric să nu se produța pagube materiale. Dacă un copac a atins o linie de curent, atunci se va anunta imediat firma de alimentare cu energia. La lucrările de tăiere in pantă, operatorul ferăstrăului cu lanț trebuie să se găsească deasupra copacului care urmează a fi tăiat, deoarece după tăiere copacul va aluneca sau se va rostogoli la vale (Fig. 15). Inainte de doborâre se va stabiliși dacă este necessar se va elibera o cale de retragere. Calea de retragere trebuie să se găsească oblic in spatele linei din care se asteptă să cadă copacul, aș cum este indicat in figura 16. (A = zona periculoasa, B = direcția decadere, C = intervalul de retragere).

Inainte de doborare se va tine cont de inclinarea naturala a copacului, poziia crengilor mai groase si directia vantului, pentru a putea disponcia directia de cadere a acestuia.

Se vor indeparta mizeria, pietrele, coaja desprinsă, cuiele, scoabele Şi sârmele de pe copac.

Aplicarea taieturii de crestare (Fig. 17)

Taiati o crestatura (A) in unghi drept fa t de directa de cadere, cu o adancime de 1/3 din diametrul copaculiu, a sa cum este indicat in figura 17. Mai intai se executa taietura de crestare orontalala de jos (1). Astfel se evitba locarea ferastrauliu cu Iant saau sinei de ghidare la executarea celei de-a doua taieturi de crestare.

RO

Aplicarea taiturii de doborare (Fig. 17)
Taitura de doborare se incepe la cel putin 50 mm deasupra taiturii orizontale de crestare. Taitura de doborare (B) se executa paralel cu taitura orontalä de crestare. Taitura de doborare se va efectua numai intr-atat incat sa ramanà o imim (stinghia de doborare) (D) care va putea actiona drept sarniera. Inima ramasá va impiedica intoarcerea copacului si caderea acestua in directia gresita. Nu taiati complet imina. La apropierea taiturii de doborare de imim, copacul trebuie sa inceapá sa cada. Daca eventual se observa ca copacul nu va cadea in directia dorita (C), ci se apleacá inapo si blocheazá ferastrålcu lant, se va intrerupe executarea taiturii de doborare si, pentru desciderea taiturii si indreptarea copacului pe directia dorita, se vor folosi pene din lemn, material plastic sau aluminiu. Atunci cand copacul incepe sa cada, se scoate ferastrålcu lant din copac, se opreș, se pune sosi si paraseste zona periculoasa pe calea de retragere. Se va tine conte de crengile care cad si de faptul ca există pericol de impiedicare.

Täirea crengilor

Prin aceasta se intelege despàrtirea crengilor de pe copacul doborat. La această operatie, crengile mai mari de dedesubt care sprijina copacul se vor lasa mai intai aça cum sunt pānă cánd s-a tāiat trunchiul. Crengile mai mici, conform descririerii din imaginea 18 se vor despàrti de copac printr-o tāietură de jos in sus (A = directia de tāiere a crengilor dupa dorobare, B = se vor tine la distanță de soll Crengile de sprijin se vor lasa pānă cand trunchuiul este tāiat). Crengile tensionate trebuie tăiate de jos in sus pentru a se evita blocarea ferăstrăului.

Scurtarea trunchiului copacului

Prin aceasta se intelege impartirea copacului doborat in segmente. Fiti atenti la o positie sigurasi la o uniformizare a greutati dunneavoastcorporale pe ambele picoare. Daca este posibil, copacul trebuie asezat pe crengi, grinzi Sau pene si sprijinit. Urmati indicatiile simple pentru o taiere usoara.

Daca toata lungimea trunchiului copaculi estedistribuita uniform, aca cum este indicat in figura 19,seincepe taierea acestua de sus.Fiti atenti aici snu se taie in sol.

Dacă trunchiul se sprijină numai pe un capăt, asa cum este indicat in fi gura 20, se va executa mai intai o taietură de 1/3 din diametrul trunchiului din partea de jos (A), pentru a se evita formarea

aschilor. Cea de-a doua taieturra se va aplica de sus (2/3 din diametru) pe linia primei taieturri (B) (pentru a se evita blocarea). Daca trunchiul copacului se sprijina pe ambele capete, asa cum este indicat in figura 21, atunci se executa mai intai o taieturra de 1/3 din diametral trunchiul diu partea de sus pensu a se evita formarea aschilor (A). Cea de-a doua taieturra se va aplica de jos (2/3 din diametru) pe linia primei taieturri (B) (pentru a se evita blocarea). La efectuarea lucrilaro de taiere in panta se va sta intotdeana deasupra trunchiului de copac, asa cum este indicat in figura 15. Pentru a pastra in momentul taiieri controlul complet asupra situatiei, cadre sfarsitul operatiei de taiere se va reduce presiunea de apasare fara a se neglia insa tinerea stansa a manerelor ferastraului cu Iant. Se va tine cont aici ca lanlur ferastraului sa nu atinga solul. Dupa terminarea taieturii se va astepta oprinea lanlui ferastrauli inante de indepartarea ferastraului de la locul de taiere. Inante de deplasarea de la un copac la alto, se va decupla intotdeana motorul ferastraului cu Iant.

7.3 Reculj

Prin recul se intelege sàrirea brusca i n sus si
i napoi a ferastrăului in functiune. Cauzele sunt
de cele mai multe ori atingerea obiectului de
prelucrat cu vârl falei sai blocarea Iantului de
ferastrău.

Pe timp unui recul iau nastere abrut brute foarte puternice. Din acest motiv ferastrul cu lanrtreactionaza de obicei necontrol. Urmarile suntdesoeiri vatamari grave ale operatorului saa persoanelor din apropiere. In special la taieturile laterale, oblice Sau longitudinale, pericolul producerii unui recul este foarte mare, deoarece opritorul cu gheare nu poate fi fixat. Daca este posibil, evitati astfel de taieturu sai lucrati cu deosebita atentie atunci cand acestea nu pot fi evitate!

Pericolul produceri unui recul este cel mai mare atunci candida asezati ferastraul cu varful pe locul de taiat, deoarece acolo efectul de ridicare este cel mai mare (Fig. 22). Deacea asezati intotdeauna ferastraul pe cat posibil plan siaprope de opritorul cu gheare (Fig. 23).

Avertisment!

• Fiti atenti'ntotdeauna la tensionarea corecta a lantului!
• Folosiţi numai ferăstraie cu lant cu o functionare impecabilită!
  Lucrati numai cu un ferăstrău cu lanț ascuţit regulamenti!

RO

• Nu se va táia niciodata deasupra inaltimii umárului!
• Nu se va tăia niciodata cu muchia de sus sau cu vârful lamei ferăstrăului!
  Tineni intotdeauna ferastraul cu Iant strans cu ambele maini!
• Folosiţintotdeauna pe căt posibilopritorul cu gheare drept punct de ridicare.

Täirea lemnului tensionat

Täirea lemnului sub tensiune necessities at entje deosebit! Lemnul tensionat care se detensioneazaprin taiere, reactioneazcataeodata completnecontrolat. Acest lucru poate provoca vátamari grave sau chiar mortale (Fig. 24-26).

Aceste lucrari trebuie efectuate numai de catre specialisti instruiti.

8. Curățirea, intreținereași comanda pieselor de schimb

Pericol!

• Inaintea fiecarei operati di curatare se va scoate accumulatorolul.
  Pentrucuratare nu se va introduce aparatul sub nici o forma in apa tau in alte lichide.

8.1 Curatarea

• Curatai cu regularitate mechanismul de tensionare prin suflarea acestua cu un jet de aer sub presiune sau cu o perie. Nu folosi i unelte pentru curatare.
• Pastraşi manerele curate, fara urme de ulei pe ele, pentru a avea intotdeauna o stabilitate sigură.
  Dacă este necessities, curățați aparatul cu o carneș uredăși eventual cu un detergent ușor.
  Dacaferastrulcunntueste folosit timp mai indelungat, indepartatuuleiul dinrezervor. Asezati Iantul ferastrului si lama intro baie deulesi inveliti-le apoin hartie ueioasa.

8.2 Intretinerea

Schimbarea lantului si a lamei ferăstrăului Lama trebuie schimbata atunci cand

• canelura de ghidare a lamei este uzata.
  roata dintata cilindrica in lamä este deteriorarata sau uzata.

Demontati placadepadaptare (Poz.19) de pe lamaa saca cum thise indicat in figura 27.Montat

placa de adaptare din nou pe lamă. Procedati aici aça cum s-a descriz in capitolul "Montarea lamei si lanțului de ferăstrău!"

Verificarea ungerii automate a Iantului

Verificati cu regularitate functionarea ungerii automate a lanlului pentru a se evita supraicnlzirea si deci deterioriorea lamei si lanlului ferastrauli provocate de aceasta. Indreptati pentru aceasta varful lamei asupra unei suprafete drepte (scandura, fata taiata a unui copac) si lasati ferastrul sa mearga.

Dacă pe timpul acesti operatișe se observa o urmă de ulei crescâtoare, ungerea automată a lanțului functionează impecabil. Dacă nu se observă formarea unei ume de ulei clare, cititi indicatiiile corespunțoare din "Depistarea deranjamentelor"! Dacă nici acestiște indicatorii nu va ajută mai departe, adrescu-va service-ului nostru sau unui alt atelier de specialitate similar califi cat.

Pericol! Nu atingeti suprafata. Păstrati o distanță de siguranta corespunzătoare (cca. 20 cm).

Ascutirea Iantului ferastraului

Un lucru efectiv cu ferastrul cu Iansteste numai atunci posibil cand lantul ferastrului se gaseste intr-o stare buna si este ascutit. Prin aceasta se reduce si pericolul unui recul.

Lantul ferastrăului poate fi ascutit de orice commerciant de specialitate. Nu incercatu să ascutiti singur lanțul ferastrăului atunci cand nu dispuneti de uneltele corespunzatoareși experiţa necessitiesa.

8.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comun- cate urmatoarele informatii;

Tipulaparatului
- Numarul articolului aparatului
- Numarul de identificare al aparatului
- Numarul de piesa de schimb al piesei de schimb necessities
Informazioni di pretriuti actuale gasciti la adresa www.Einhell-Service.com

RO

9. Indicati li referitoare la protectia mediului inconjurator/ indepartarea ferastraului cu Iant

Dacă aparatul s-a uzat complet, predui-l la un centru de colectare a deseurilor corespunzator. Nu aruncati aparatul la gunoiul menajer ci, in interesul protectiei mediuui iinconjurator, predui-l la un centru de colectare a aparatelor eletrice uzate. Comuna dumneavoastr responsabilva v informeazu placere in legatura cu adresele si programul acestor centre. Predaşi ambalajul precum si piesele auxiliare uzate la centrele de colectare respective.

10. Lagar

Depozitate aparatul si accesorile acestuia la loc intunecos, uscat si ferit de tinghet, precum si inaccesibil copilor. Temperatura de depositare optimaleste intre 5 si 30^ .Pastra'i aparatul electric in ambalajul original.

RO

11. Căutarea erorilor

Pericol!

Inainte de cautarea erorilor opriti aparatul si scoateti accumulatorol.

Tabelul urmator indica anumite simptome ale deranjamentelor si descrie cum se pot remedia acestea, atunci cand masina dumneavoastru nu fonctioneazao corespunzator. Daca cu ajutorul acestor informatiu nu puteti localiza si remedia deranjamentul, adresati-va vargam atelierului dumneavoastr service.

Cauză Defecțiune Remediere
Ferăstrăul cu lanț nu functionează	- Frâna de recul (frâna lanțului) a fost declanțată -Nuexistă alimentare cu current
Ferăstrăul cu lanț lucrează intermitent	- Contact intern slăbit -Intrerupătorul pornire/oprire defec
Lantul de ferăstrău uscat	-Nuexistă ulei în rezervor -Aerisirea din capacul rezervorului de ulei înfundata -Canalul de scurgere a uleiului în-fundat
Frâna lanțului nu functionează	- Există probleme la mecanismul de cuplare din proteția din față a mai-nii
Lantul/șina de ghi-dare fierbinti	- Nu există ulei în rezervor -Aerisirea din capacul rezervorului de ulei înfundata -Canalul de scurgere a uleiului în-fundat -Lantul tocit
Ferăstrăul rupe, vibrează sau nu taie corect	-Tensionarealanțului prea lejeră -Lantul tocit -Lantul uzat -Dintii ferăstrăului sunt îndraptăți în direcție greșită

RO

12. Afisajul aparatului de incarcat

Starea afișajului		Semi-nificoța și măsura de remediere
LED-ul roșu	LED-ul verde
stins intermitent	Stare de functiOnareAparatul de în ocârcat este conectat la rețea și pregătii de functiOnare, acumulatorul nu este în aparatul de în ocârcat
aprins stins	ÎncârcareAparatul de în ocârcat în ocârcăcumulatorul în regim de în ocârcare rapidă. Timpii de înocârcare corespunțatori iși găsiți direct pe aparatul de înocârcat. Indicătie! în functie de nivalul de înocârcare al accumulatorului timpii de înocârcare efectivi pot fi difereriți de timpii de înocârcarementionati.
stins	aprins	Accumulatorul este în ocârcat și poate fi pus în folosință.După aceea se comută într-o înocârcare de protectie până-la înocârcarea completă.Pentru aceasta lăsăti accumulatorul cu cca. 15 minute mai mult pe aparatul de înocârcat.Măsură de remediere:Îndepărtăți accumulatorul din aparatul de înocârcat. Deconnectăți aparatul de înocârcat de la rețea.
intermitent stins	ÎncârcareadaptataAparatul de înocârcat se găsește în regimul de înocârcare de protectie.Incest regim, din motive de siguranta, accumulatorul este înocârcat mai în-cet și necessities mai mult timp. Acest lucru poate avea următoareleCause:- Accumulatorul nu a mai fost înocârcat timp foarte indelungat.- Temperatura accumulatorului nu se găsește în intervalul ideal.Măsură de remediere:Aşteptăți până cănc procesul de înocârcare este încheiat, apoia accumulator- torul poate fi înocârcat în continuare.
intermitent intermitent	DefeciuneNu mai este posibilă înocârcarea accumulatorului. Accumulatorul este defect.Măsură de remediere:Încârcarea unui accumulator defect este interzisă.Îndepărtăți accumulatorul din aparatul de înocârcat.
aprins aprins	Deterioraredatoră temperaturiiAccumulatorul este prea fierbinte (de ex. la radiție solară direcță) sau prea rece (sub 0° C)Măsură de remediere:Îndepărtăți accumulatorul din aparatul de înocârcat și păstrați-l o zi la tempe-raturaÎncâperii (cca. 20° C).

RO

13. Garnituri de tãiere admise

Lungimea garniturii de tãiere 305 mm (12") 356 mm (4") 405 mm (16")

Lungimea max. a tãieturii 280 mm 330 mm 380 mm

Oregon
	Lanç 90PX 045X 90PX052X 90PX056X
	Şinà de ghidare 566655 (124MLEA041)		577293 (144MLEA041)	112329 (164MLEA041)

Kangxin
	Lanț 3/8.04	43X45DL 3/8.043X5	2DL 3/8.043X57DL
	Şinà de ghidare AP12-45-437P AP14-	53-437P AP16-57-437P

RO

Numaipentrutările UE

Nu aruncai aparatele eletrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice si electronice vechi si punerea in aplicare in legislatia nationa, aparatele electrice uzate trebuie colectate separat si supuse unui ciclc de reciclare ecologic.

Alternativé de reciclare la apelul de trimitère inapoi:

Alternative returnarii, proprietarul aparatului electric est obligat sa participe la o valorificare corecta a acestua, in cazul renuntarii asupra proprietati aparatului. Aparatul vechi poate fi predat in acest sens unui centru de colectare, care executa o indepartare conform legilor nationale referitoare la reciclare si deseuri. Nu sunt afectate accesoriile ataate aparatelor vechi si materiale auxiliare fara componente electrice.

Retipärarea sau orice alta multiplicare a documentatiei si documentelor insojitoare ale produselor, chi si partial, este permisă numai cu acordul din mod expres a firmei Einhell Germany AG.

Ne rezervam dreptul pentru modificari de ordin tehnic

RO

Informati de service

In toate tarel mentionate in certificatul de garantie dispunem de parteneri de service competenti, datele de contact ale acestora le puteti gasi in certificatul de garantie. Acesti parteneri va stau la dispositie pentru toate problemele referitoare la service, piese de schimb si de uzura sau aprovizionarea cu materiale de consum.

Se va tine cont de faptul cà la acest produs, urmatoarele pièse sunt supuse unei uzuri naturale sau da-torate utiliserii resp. cà aceste pièse sunt NEEDSARE ca materiale de consum.

Categoriè exemplu
Piese de uzură* Lamă, Accumulator
Material de consum/ Piese de consum*	Lanțul ferăstrăului
Piese lipsă

• nu este cuprins in livrare in mod obligatoriu!

In caz de deteriorar Sau defecte, va rugam sa anunatati acest lucru pe pagina de internet www.Einhell-Service.com. Va rugam sa tineti cont de descrierea exacta a defeciunii si raspundeti in orice caz la urmatoarele intrebari:

A functionat aparatul o data sau a fost de la inceput defect?
- Ati remarcat ceva inainte de defectarea aparatului (simpptom inainte de defectare)?
- Ce fel de defecţiune prezintă aparatul după pârea dumneavoastră (simptom principal)? Descrieti această defectiune.

RO

Certificat de garantie

1. Aceste instructiuni de garantie se adreseaza exclusive consumatorio, deci personelor fizice, care nu doresc sa utilizeze acest produs in cadrul unor activiti lucrative pau pentru activitate profesionale independente. Aceste instructiuni de garantie reglementeazza prestatiile de garantie suplementare, pe care producatorul jos numit le promite cumparatori si'a cmpararea unui aparat nou, supplementar garantiei legale. Pretentiile dumneavoastr de garantie legale nu sunt atinse de aceastagarantie. Prestatia noastr de garantie este gratuita pentru dumneavoastr.
2. Prestatia de garantie se exinde in exclusivitate asupra defectelor la aparatul nou achizitionat de dumneavoastra de la producatorul jos numit, care provin din erori de material sau de fabricatie si se limiteazaza, in functie de decidzia noastra, la remedierea acestor defecte sau la schimbarea aparatului. Va rugam sata netei de asemenea cont de faptul c a aparatele noastre nu sunt construite pentru utilizare in scopuri lucrative, mezesugaresti tau professionale. Din acest motiv nu se va incheia un contract de garantie, atunci cand aparatul this folosit in perioada de garantie in intreprinderi lucrative, mezesugaresti Sau industriiale precum si pentru activitatei similare.

3. Exclude de la garantie sunt urmatoarele:

4. Deteriorari datorate neluari in considerare a instrutiunilor de montare, a instrutiunilor de utilizare sau instalari necompetente (cum ar fi de exemplu racordarea la o tensiune de reea greita sau la un curent gresit), neluari in considerare a prescriptiuller referitoare la lucarile de intreinere si siguranta, expunerea aparatului la conditi di mediu anormale saungrijire s intretinere insufficienta. - Deteriorai ale aparatului, cauzate de utilizezarea abuziva sau improprie (cum ar fi suprasolicitarea aparatului safoloiresa uneltelor atasabale sui auxiliarilne admisisi), intrarea corporuril straine in aparat (cum ar fi nisip, pietre sauf, deteriorari din timpul transportului), recurgerea la violentaa su influente straine (cum ar fi de exemplu deteriorari datorita caderii).

5. Deterioräi ale aparatului sae ale unor parti ale acestua, care se explică prin uzură normală, conformă Utilizarii sae alta uzură naturală.

6. Durata de garantie este de 24 luni si incepe din ziua cumpararii aparatului. Pretentile de garantie se vor revendica in interval de doua saptamani de la data aparitiei defectului. Este excluda revendica rea pretentiei de garantie dupa expirarea duratei de garantie. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garantie si nici nu se va fixo o durata de garantie noua pentru prestata efectuată la acest aparat pau pentru o piesă schimbata la acesta. Acest lucru este valabile si in cazul unui service la fata locului.

7. Pentru revendicarea pretentilor de garantie, va rugam sa anunatai aparatul defect la: www.Einhell-Service.com. Va rugam sá avei pregātit bonul de cumpārare sa utà dovadā de cumpārare a aparatului dvs. nou. Aparate trimise fāra dovadā corespunzatoare sa fāra placuţa de identificare sunt exclude de la prestaṭia de garantie datorità posibilitătilor insufficiente de alcare. Dacă defectul aparatului este cuprins in prestațiiile noastre de garantie, veți primi imediat i napoi aparatul reparat sau un aparat nou.

Bineinteles cã remediam cu placere contra cost sì defe cate la aparate care nu sunt Sau nu mai sunt cuprinse i n prestatiile de garantè. Pentru aceasta trimitei va rugam aparatul la adresa noastră service:

La piesele de uzura, de consumsi piesele lipsa va informam in mod expres, ca trebuie avute in vedere restrictiile garantiei mentionate in informatiile de service ale acestor instrutiuni de utilizare.

GR

Kivvoc!

Kata n xpnon twv ouokewv npentie, npoc anofoyn tpaunatouw, va npovtai kai va laubavovtai opoueva metp a ophialeiac. Diabaote yia to loyo auto npooeKTiKa Tc Ondyiec xpnnc / Ynodeltaic aophialeac. Duadte tic ka la vya var exete tic npnpoopioec naVTA stn diaeoan oac.Eav npapdsoe T ouokuv oe alaa atoa, wotep aci kai autc tic Ondyiec xpnnc / Ynodeltaic aophialeiac. Avavaubavoue kaiua eubvnu ayatuxmu ta n baceoue oeiovtai oem nponom Twv Ondyiwxpnons kai twv YnodeltaEewv aophialeiac.

mTv npnTuv uno8eiEewv aoaiaac mnpel
