KÄYTTÖOHJE KM 7540 W Bp Kärcher

Byta ut säkringar/relän

■ KM 75/40 W Bp

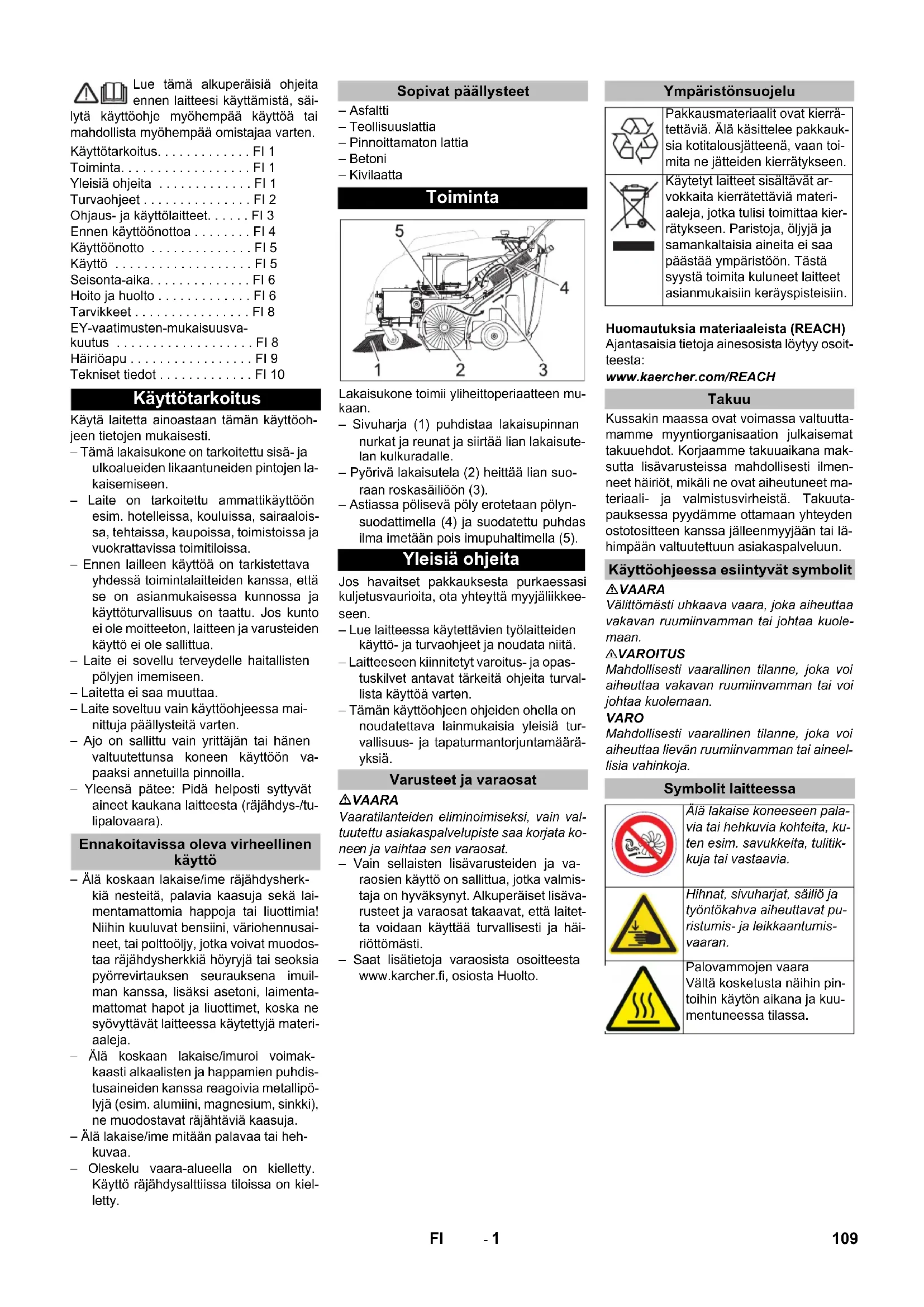

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Käyttötarkoitus.... FI 1

Toiminta.... FI 1

Yleisiä ohjeita ..... FI 1

Turvaohjeet ..... FI 2

Ohjaus- ja käyttölaitteet. . . . . . FI 3

Ennen käyttöönottoa ..... FI 4

Käyttöönotto ...... FI 5

Käyttö ...... FI 5

Hoito ja huolto ..... Fl 6

Tarvikkeet ..... FI 8

EY-vaatimusten-mukaisuusva-

kuutus ...... FI 8

Häiriöapu....FI 9

Tekniset tiedot ..... FI 10

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen la- kaisemiseen.
- Laite on tarkoitettu ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.
- Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.
– Laite ei sovellu terveydelle haitallisten pölyjen imemiseen.
– Laitetta ei saa muuttaa.
– Laite soveltuu vain käyttöohjeessa mai-nittuja päällysteitä varten.
- Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön va-paaksi annetuilla pinnoilla.
- Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tu-lipalovaara).

Ennakoitavissa oleva virheellinen käyttö

– Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusaineet, tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja.
- Älä koskaan lakaise/imuroi voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja.
- Älä lakaise/ime mitään palavaa tai hehkuvaa.
- Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty.

Sopivat päällysteet

• Asfaltti
• Teollisuuslattia
  – Pinnoittamaton lattia
• Betoni
• Kivilaatta

Toiminta

Lakaisukone toimii yliheittoperiaatteen mu-kaan.

• Sivuharja (1) puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle.
  – Pyörivä lakaisutela (2) heittää lian suoraaan roskasäiliöön (3).
  – Astiassa pölisevä pöly erotetaan pölyn-suodattimella (4) ja suodatettu puhdas ilma imetään pois imupuhaltimella (5).

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjälikkee-seen.

– Lue laitteessa käytettävien työlaitteiden käyttö- ja turvaohjeet ja noudata niitä.
– Laitteeseen kiinnitetyt varoitus- ja opas-tuskilvet antavat tärkeitä ohjeita turval-lista käyttöä varten.
– Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Varusteet ja varaosat

⚠VAARA

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

• Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.
• Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-teesta:

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak- sutta lisävarusteissa mahdollisesti ilmen- neet häiriöt, mikäli ne ovat aiheutuneet ma- teriaali- ja valmistusvirheistä. Takuuta- pauksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä- himpään valtuutettuun asiakaspalveluun.

Käyttöohjeessa esiintyvät symbolit

⚠VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Symbolit laitteessa

Älä lakaise koneeseen palavia tai hehkuvia kohteita, kuten esim. savukkeita, tulitikkuja tai vastaavia.

Hihnat, sivuharjat, säiliö ja työntökahva aiheuttavat puristumis- ja leikkaantumis- vaaran.

Palovammojen vaara Vältä kosketusta näihin pintoihin käytön aikana ja kuumentuneessa tilassa.

Turvaohjeet

Käyttöä koskevia turvaohjeita

• Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.
  – Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.
• Käyttäjän on käytettävä laitetta tarkoi-tuksenmukaisesti. Käyttäjän on huomi-oitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin.
  – Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat.
• Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista.
  – Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta.
  – Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys!
• Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta.
  – Laitteen tahaton liikkuminen on estettävä, kun sen luota poistutaan.
  – Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön.
  – Tätä laitetta eivät saa käyttää henkilöt (mukaan luettuna lapset), joiden fyysiset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tarvittava kokemus ja tieto.
  – Lapsia on valvottava sen varmistami-seksi, että he eivät leiki laitteella.

Turvaohjeet ajokäytölle

⚠ Vaara

Loukkaantumisvaara!

Kaatumisvaara suurissa nousuissa.

– Aja ajosuunnassa olevaa nousuja ja laskuja vain, jos kaltevuus on enintään 12%.

Kaatumisvaara epästabiililla alustalla.

– Laitetta on liikutettava ainoastaan kiinteällä alustalla.

Kaatumisvaara liian suurissa sivunousuis- sa.

– Aja poikittain ajosuuntaan olevia nousuja vain, kun kaltevuus on enintään 12%.

Ajonopeus pitää sovittaa kulloisiinkin olo-suhteisiin.

Turvaohjeet laitteen kuljettamiseen

– Huomioi kuljetettaessa laitteen paino.
- Akun kaapelit on irrotettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

Turvaohjeita akkukäyttöisille laitteille

Huomautus: Takuu on voimassa ainoastaan käytettäessä Kärcherin suosittelemia akkuja ja latauslaitteita.

• Akun valmistajan käyttöohjeita on ehdottomasti noudatettava. Huomioi akkujen käsittelyssä laissa annettuja suosituksia.
• Älä koskaan jätä tyhjää akkua lataa-mattomaksi, vaan lataa se uudelleen mahdollisimman pian.
  – Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epäpuhtauksilta, kuten esim. metallipölyltä.
• Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.
• Käytä aina kahta samantyyppistä ak- kua!
• Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara.
• Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.
• Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara).
• Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita!
  – Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti.

Turvaohjeet hoitoa ja huoltoa varten

– Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten.
- Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista.
– Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).
– Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset.
– Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä.
– Käytä aina tarkoitukseen soveltuvia kä- sineitä työskennellelläsi laitteella.

Turvalaitteet

Laitesuoja

Laite on varustettu laitesuojan kosketuskytkimellä, joka kytkee moottori heti pois pääl-tä, kun laitesuoja avataan.

⚠VAARA

Loukkaantumisvaara viallisen laitesuojan kosketuskytkimen johdosta!

Jos moottori ei kytkeydy pois päältä laite-suoja avattaessa, niin silloin laitesuojan kosketuskytkimessä on vika. Älä käytä laitetta enää ja anna se kunnostettavaksi.

Pääkytkin

→ Vaaratilanteissa tai laitteen nopea pois kytkentää varten on laitteen pääkytkin käännettävä asentoon "0/OFF".
→ Varmistamiseksi tahatota käyttöönottoa vastaan on pääkytkin käännettävä asentoon "0/OFF" ja avain vedettävä irti.

Ohjaus- ja käyttölaitteet

1 Työntökahvan kiinnitysruuvit (2x)
2 Pölysuodatin
3 Roskasäiliö
4 Taaimmaine tiivistyslista (roskasäiliössä)
5 Latauslaite (vain KM 75/40 W Bp Pack)
6 Akut (vain KM 75/40 W Bp Pack)
7 Käyttöpyörät
8 Sivutiivistyslista
9 Lakaisutela
10 Etumainen tiivistyslista
11 Karkealikaläppä
12 Ohjausrulla ja seisontajarru
13 Sivuharjan kiinnitys
14 Sivuharjat
15 Peitelukko
16 Pölysuoja
17 Akun latauspistoke (vain KM 75/40 W Bp)
18 Työntökahva
19 Vipu eteenpäinajoa varten
20 Vipu karkealikaläpän nostamiseen ja laskemiseen

Ohjauspaneeli

1 Pääkytkin
2 Vipu sivuharjan laskemiseen ja nosta- miseen
3 Pölynsuodattimen kannen sulkuruuvi
4 Roskasäiliön sulkukahva
5 Pölysuodattimen puhdistus
6 Märkä-/kuivaläppä

Pääkytkin

C B A 0 OFF 1

0/OFF Moottori ei käynnissä

1 Moottori käy

A Poista virta-avain

B Häiriönäyttö

C Akun valvontanäyttö

Poista virta-avain

→ Kierrä pääkytkimen virta-avain asen toon "0" ja vedä sitten avain pois.

Laitekannen avaus

Huomautus

Laitekannen lukitus avataan pääkytkimen avaimella.

1. 2. 3.

→ Pistä pääkytkimen avain laitekannen lukkoon ja kierrä 90° myötäpäivään.
→ Vedä laitekannen lukko avaimella ulos.
→ Avaa laitekansi.

Laitekannen sulkeminen

→ Sulje laitekansi, laitekannan lukitus lukkiutuu itsestään.

Ennen käyttöönottoa

Purkuohjeet

VAARA

Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino!

Tyhjäpaino (kuljetuspaino)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Sallittu kokonaispaino
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Purkaminen lavalta

→ Poista pakkauspahvit.
→ Poista pyörien varmistuksena olevat puupalat ja työnnä laite käsin lavalta.
→ Irrota seisontajarru.

Työntökaaren asentaminen paikalleen

→ Irrota ruuvit.
→ Aseta työntökaari oikeaan asentoon.
→ Kiristä ruuvit.

Sivuharjan asennus

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jätä laitetta työntöaisan varaan.
→ Liitä sivuharja vääntiön päälle ja ruuvaa se kiinni.

Akut

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo-neuvon käyttöohjeessa!
	Käytä silmäsuojusta!
	Pidä lapset loitolla haposta ja akuista!
	Räjähdysvaara!
	Avotuli, kipinät ja tupakointi kielletty!
	Syöpymisvaara!
	Ensiapu!
	Varoitus!
	Hävittäminen!
	Älä heitä akkua jäteastiaan!

Vaara

Räjähdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennoliitosten päälle.

Vaara

Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkuun koh- distuvat työt.

VAARA

Palo- ja räjähdysvaara!

• Tupakointi ja avotulen käyttö ovat kiellettyjä.
• Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

Vaara

Syöpymisvaara!

• Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä.
• Mene sen jälkeen välittömästi lääkärin hoidettavaksi.
• Pese happoruiskeen saaneet vaatteet vedellä.

Suositeltavat akut

	Tilausnro T	lavuus Ilmavir-ta
60 Ah, Huolto-vapaa	6.654-226.0*	1,65** 0,6	6***

* Laite tarvitsee 2 akkua

** m^3

*** m³/h

Akun maksimimitat

Pituus Leveys	Korkeus
267 mm 177	mm 190 mm

Suositeltavat latauslaitteet

	Tilausnro
Latauslaite	6.654-225.0

Akkujen asennus ja liitäntä

KM 75/40 W Bp Pack -mallissa akut ja niiden latauslaite ovat valmiiksi asennettuina.

→ Avaa laitekansi.
→ Aseta akut moottorikannattimeen.
→ Varmista akut kiinnityshihnoilla.

→ Liitä napaliitin (punainen kaapeli) plus-napaan (+).
→ Kiinnitä yhdyskaapelit akkuihin.
→ Liitä napaliitin miinusnapaan (-).

Huomautus: Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuojarasvalla.

Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.

VARO

Lataa akut ennen laitteen käyttöön ottamista.

Akkujen lataus

⚠ Vaara

Loukkaantumisvaara! Latauslaitetta saa käyttää vain jos sen verkkokaapeli on ehjä. Rikkoutunut verkkokaapeli on ehdottomasti vaihdatettava valmistajalla, asiakaspalvelulla ja ammattihenkilöllä.

⚠VAARA

Sähköiskunvaara. Huomioi sähköverkko ja sulakkeet. Käytä latauslaitetta vain kuivissa tiloissa, joissa on riittävä tuuletus.

Huomautus: Tyhjän akun latausaika on n.

12 tuntia.

⚠ Vaara

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Huomioi latauslaitteen valmistajan käyttöohje.

Lataaminen - KM 75/40 W Bp Pack

Huomio: Akut saa ladata vain huoneen-lämmössä!

Ohje: Laitteessa on sarjavarusteena huoltovapaat akut.

→ Avaa laitesuoja.

→ Yhdistä laturin verkkopistoke pistorasiaan.

Ohje: Laturi on elektronisesti säädelty ja se lopettaa latausprosessin automaattisesti. Kaikki laitteen toiminnot keskeytyvät automaattisesti latausprosessin ajaksi.

Akkutilan näyttö ilmaisee latauksen edistymisen verkkopistokkeen ollessa yhdistettynä:

Akkuja ladataan Vilkkuu vihreänä
Akut on ladattu Palaa vihreänä
Laturin häiriö Palaa punaisena
Virhetaulukon virhe n vallitsee	Vilkkuu punaise-na n kertaa tauol-la

Virhetaulukko:

1 Akku	a ei ole yhdistetty
2 Akun	navat väärin
3 Akku	on syväpurkautunut
4 Latausominaiskäyrän ongelma
5 Verkkolaite liian kuuma
6 Laitteistovika
7 Tiedonvaihtovirhe (verkkolaitetila)

Akun pitkän käyttöiän varmistamiseksi tu-lee akku aina ladata täyteen.

Lataaminen - KM 75/40 W Bp

→ Avaa laitekansi.
→ Työnnä latauslaitteen latausjohto lakaisukoneen latauspistokkeeseen
→ Liitä latauslaitteen virtapistoke ja kytke latauslaite päälle.

Latausmenettelyn jälkeen

■ KM 75/40 W Bp Pack

→ Vedä verkkokaapeli irti.
→ Kierrä verkkojohto latauslaitteen kaapelinkannattimen ympärille.

→ Sulje laitekupu.

■ KM 75/40 W Bp

→ Kytke latauslaite pois päältä ja irrota se verkosta.

→ Irrota laitteen latauskaapeli.

→ Sulje laitekupu.

Akun poistaminen

→ Avaa laitekansi.
→ Irrota napaliitin miinusnavasta (-).
→ Irrota akkujen liitäntäjohdot.
→ Irrota napaliitin plusnavasta (+).
→ Avaa pidikehihnat.
→ Poista akut.
→ Hävitä käytetty akku voimassa olevien määräysten mukaisesti.

Käyttöönotto

Yleisiä ohjeita

⚠VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Käytä laitetta vain laitekuomun ollessa suljettuna.

→ Pysäytä lakaisukone tasaiselle pinnalle.

→ Sammuta moottori.

→ Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

→ Tarkasta akun latautumistila.
→ Tarkasta sivuharja.
→ Tarkasta lakaisutela.
→ Puhdista pölysuodatin.
→ Tyhjennä roskasäiliö.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Käyttö

⚠ Vaara

Käytettäessä laitetta pidempään yhtäjaksoisesti saattaa sen tärinä aiheuttaa käsissä verenkiertohäiriöitä.

Yleispätevää käyttöaikaa ei voida ilmoittaa, sillä käyttöaika riippuu monista eri tekijöistä:

– Jos käyttäjällä on verenkierto-ongelmia (usein kylmät sormet, tunnottomuutta tai kutinaa sormissa).

- Alhainen lämpötila laitteen käyttöpai-kalla. Suojaa kätesi lämpimillä hansik-kailla.

– Liian tiukka ote haittaa verenkiertoa.

– Laitetta on parempi käyttää pitäen tau- koja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen käytön yhteydessä ilmenee oireita, kuten esimerkiksi sormien kylmyys, tunnottomuus tai kutina, suosittelemme lääkärintarkastusta.

Laitteen käynnistys

→ Irrota seisontajarru.
Käynnistä moottori.
→ Kierrä virta-avain asentoon "1".

Huomautus: Lakaisutela ja sivuharja pyö- rivät.

Laitteen ajaminen

Ajaminen eteenpäin

→ Vedä eteenpäinajovipua.
Huomautus: Ajonopeutta voidaan säätää portaattomasti eteenpäinajo-vivun asentoa säätämällä.

Tyhjäkäynti

→ Vapauta eteenpäinajovipu. Laite pysähtyy.

Ajaminen esteiden yli

Ajaminen enintään 30 mm korkuisten kiinteiden esteiden yli:

→ Nosta karkealikaläppä.
→ aja hitaasti ja varovasti eteenpäin yli.
Ajaminen yli 30 mm korkeiden kiinteiden esteiden yli:
→ ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

Vaara

Loukkaantumisvaara! Kun karkealikaläppä on avattu, lakaisutela voi singota kiviä tai sepeliä eteenpäin. Kiinnitä huomiota siihen, ettei henkilöitä, eläimiä tai esineitä vaaranneta.

VARO

Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa lakaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi.

Lakaisu karkealikaläppä nostettuna

Huomautus: Nosta karkealikaläppä suurempia esineitä (korkeus enintään 50 mm) sisään lakaistaessa, esim. savukerasiat, hetkeksi ylös.

Nosta karkealikaläppä.

→ Vedä karkealikaläpän nostovivusta.
Karkealikaläpän laskeminen alas:
→ Irrota ote karkealikaläpän nostovivusta.

Huomautus: Optimaalinen puhdistustuloksen voi saavattaa vain, kun karkealikaläppä on laskettuna täysin alas.

Lakaisu sivuharjoilla

→ Työnnä sivuharjan laskuvipu eteen. Sivuharja laskeutuu.

Kuivan pohjan lakaisminen

Huomautus: Roskasäiliö on tyhjennettävä käytön aikana säännöllisin väliajoin.

Huomautus: Pölysuodatin on puhdistetta-va käytön aikana säännöllisin väliajoin.

→ Sulje märkä-/kuivaläppä.

Kostean tai märän pohjan lakaisminen

→ Avaa märkä-/kuivaläppä.

Huomautus: Näin suodatin suojataan kosteudelta.

Akun valvontanäyttö

Akun valvontanäyttö ilmaisee akkujen lataustilan käytön aikana:

täynnä vihreä valo palaa
30 % tehosta jäljellä keltainen valo palaa
10 % tehosta jäljellä punainen valo vilkkuu
Syväpurkaussuojaus, laite kytkeytyy pois päältä	punainen valo palaa

Häiriönäyttö

Häiriönäyttö, onko laitteessa jokin vika:

Moottoriohjauksen häi-riö

Vilkkuu punaise-na

Pölysuodattimen puhdistus

→ Liikuta suodatinpuhdistimen kahvaa useaan kertaan ulos ja sisään.

Roskasäiliön tyhjennys

⚠VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Roskasäiliötä tyhjennettäes- sä on varottava, että tiivistelista ei vahingoi- tu.

Huomautus: Roskasäiliön maksimi sallittu kuormitus on 40 kg.

→ Puhdista pölysuodatin.
→ Vedä roskasäiliön sulkukahva ylös.
→ Vedä roskasäiliö ulos.
→ Tyhjennä roskasäiliö.
→ Työnnä roskasäiliö sisään.
→ Paina roskasäilion sulkukahva alas.

Laitteen kytkeminen pois päältä

Sammuta moottori.

→ Kierrä virta-avain asentoon "0".

→ Nosta sivuharjat ylös.
→ Lukitse seisontajarru.
→ Kierrä pääkytkimen virta-avain asen-toon "0" ja vedä sitten avain pois.

Kuljetus

⚠VAARA

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.

→ Sammuta moottori.
→ Kierrä pääkytkimen virta-avain asen-toon "0" ja vedä sitten avain pois.
→ Lukitse seisontajarru.
→ Varmista laite renkaiden kohdalta kiiloilla.

→ Varmista laite kiinnityshihnoilla tai köysillä. → Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

1 Kiinnityskohta työntökaaren yläpuolella 2 Kiinnityskohta laitekannen alla

Huomautus: Huomioi perusrungossa si-jaitsevien kiinnitysalueiden merkinnät (ket-jusymbolit).

Huomautus: Älä päästä suojaputkissa tai paljaana olevia säätövaijereita nurjahtamaan.

Säilytys

⚠VAARA

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen pai-no.

Seisonta-aika

Jos lakaisukonetta ei käytetä pitempään aikaa, on huomioitava seuraavat kohdat:

→ Pysäytä lakaisukone tasaiselle pinnalle.
→ Sammuta moottori.
→ Kierrä pääkytkimen virta-avain asen-toon "0" ja vedä sitten avain pois.
→ Lukitse seisontajarru.
→ Varmista, että lakaisukone pysyy pai-koillaan.
→ Nosta lakaisutela ylös. Tee se lukitse-malla säätövipu ylimpään reikään.
→ Nosta sivuharjat ylös.
→ Puhdista lakaisukone sisä- ja ulkopuolelta.
→ Pysäköi laite suojattuun ja kuivaan paikkaan.
→ Iota akut liittimistään.
→ Lataa akut sekä suorita lataus sen jälkeen n. 2 kuukauden välein.

Hoito ja huolto

Yleisiä ohjeita

– Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset.
– Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä.

Puhdistaminen

VARO

Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen puhdistustöitä.

Irrota akun plusnapa ennen puhdistustöitä.

Laitteen sisäpuhdistus

⚠ Vaara

Loukkaantumisvaara! Käytä pölynsuoja- maskia ja suojalaseja.

→ Avaa laitekansi.
→ Puhdista laite liinalla.
→ Puhalla laite puhtaaksi paineilmalla.
→ Sulje laitekupu.

Laitteen ulkoinen puhdistus

→ Puhdista laite kostealla, miedolla pesu lipeällä kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Asiakkaan suorittama huolto

Päivittäinen huolto:

→ Tarkasta, ovatko lakaisutela ja sivuhar ja kuluneita ja onko niihin takertunut nauhoja.
→ Tarkasta kaikkien ohjauselementtier toiminto.
→ Tarkasta kaikkien valvontalamppujer toiminta.

Viikoittainen huolto:

→ Tarkasta käyttöhihnojen kireys, kulu neisuus ja toiminto.
→ Tarkasta liukuvarsien ja liikkuvien osier kitkaton kulku.
→ Tarkasta tiivistyslistojen säätö ja kulu neisuus lakaisalueella.
→ Tarkasta lakaisutelan lakaisupeili.
→ Puhdista pölysuodatin.

Huomautus: Katso kuvaus luvusta Huolto-työt.

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärchermyyntiliikkeen huoltopalveluja.

Asiakaspalvelun suorittama huolto

Huolto ensimmäisen kuukauden tai 5 käyttötunnin jälkeen:

→ Ensimmäisen tarkastuksen suoritus. Huolto 50 käyttötunnin välein

Huelto 100 käyttötunnin välein tai puolivuosittain

Huolto 300 käyttötunnin välein Huolto 500 käyttötunnin välein tai vuosittain

Huomautus: Takuun voimassaolo edellytää, että valtuutettu Kärcher -asiakaspalvelu suorittaa kaikki takuuaikana ajankohtai-set huolto- ja kunnossapitotyöt huoltovih-kon mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

→ Pysäytä lakaisukone tasaiselle pinnalle.
→ Kierrä pääkytkimen virta-avain asen-toon "0" ja vedä sitten avain pois.
→ Lukitse seisontajarru.

Yleiset turvaohjeet

⚠ VAARA

Loukkaantumisvaara!

Sammuttamisen jälkeen moottorin jälki-käynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttö-alueesta.

△VAROITUS

Anna laitteen riittävästi jäähtyä ennen kaik- kia huolto- ja korjaustöitä.

Älä kosketa kuumia osia, kuten käyttö- moottoria.

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen huoltotöitä.

Irrota akun plusnapa ennen huoltotöitä.

HUOMIO

Poista akut ja roska säiliö työntöaisa eteen ennen laitteen kääntämistä. Älä sijoita laitetta työntöaisan päälle.

Laitteen moottori on sammutettava ennen kaikkia puhdistus- ja huoltotoimenpiteitä sekä osien vaihtamisia.

Ajokäytön vaijerin säätö

Säätö on tarpeen, kun laitteen vetovoima ei ylämäkeen ajettaessa ole riittävä.

→ Avaa laitekansi.
→ Löysää vastamutteria.
→ Kierrä säätöruuvia.
→ Kiristä vastamutteri.

Lakaisutelan tarkastus

→ Lukitse seisontajarru.
→ Poista roskasäiliö.
→ Poista nauhat tai narut lakaisutelasta.

Lakaisutelan vaihto

Vaihto on tarpeen, jos lakaisutulos huono- nee silmin nähden harjasten kulumisen myötä.

HUOMIO

Akut on poistettava ennen laitteen kääntämistä.

Älä sijoita laitetta työntöaisan päälle.

→ Lukitse seisontajarru.
→ Poista roskasäiliö.
→ Poista akut.
→ Kippaa laite taaksepäin.

→ Kohota karkealikaläppää, paina, paina laakerin kuppi sisään ja käännä lakaisutela eteenpäin.
→ Poista lakaisutela.
→ Työnnä uusi lakaisutela voimansiirto-tappiin (vasemmalla).
→ Napsauta vastakkaisella puolella laakerikuppi lakaisutelankannattimen reikään.

VARO

Vaurioitumisvaara! Huomioi, että yhtään harjasta ei jää kiinni lakaisutelankannattimen reikään.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

Lakaisutelan lakaisupeilin tarkastus ja säätö

→ Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä
→ Lukitse seisontajarru.
→ Anna lakaisutelan pyöriä n. 15-30 sekuntia.
→ Nosta lakaisukonetta edestä ja aja si-vuun.

30-40 mm

Lakaisupeilin (lakaisutelan maahankosketuspinnan) muoto muodostaa tasaisen suorakulman, joka on 30-40 mm leveä.

Säätöalue (-) 1...10 (+)
Minimi lakaisupeili 1
Maksimi lakaisupeili 10
Uusi lakaisutela 1...3

Lakaisupeilien säätö:

→ Avaa laitekansi.
→ Siirrä vasenta ja oikeaa säätövipua ja lukitse samassa kohtaa oleviin reikiin.

– Säätövivun lukitus syvemmällä olevaan reikään (+): Lakaisutelan kosketuspinta levenee
- Säätövivun lukitus ylempänä olevaan reikään (-): Lakaisutelan kosketuspinta kapenee
→ Tarkasta lakaisupeili.

Sivuharjan vaihto

Vaihto on tarpeen, jos lakaisutulos huono- nee silmin nähden harjasten kulumisen myötä.

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jätä laitetta työntöaisan varaan.

→ Kierrä irti sivuharjan alapinnan 3 ruuvia.
→ Poista sivuharja.
→ Aseta uusi sivuharja vääntiöineen pai-kalleen ja ruuvaa kiinni.

Sivuharjan alaslaskun säätö

Säätö on tarpeen, jos lakaisutulos huono- nee silmin nähden harjasten kulumisen myötä.

→ Avaa laitekansi.
→ Löysää siipimutteri.

→ Kierrä säätöruuvia.
→ Kiristä siipimutteri

Karkealikaläpän noston säätö

– Säätö on tarpeen, jos karkealikaläppää ei voi avata tarpeeksi.
- Jos lakaisutulos huononee, esim. etuhuulen kulumisesta johtuen, käyttövaijeria on löysättävä.

→ Avaa laitekansi.
→ Löysää vastamutteria.
→ Kierrä säätöruuvia.
→ Kiristä vastamutteri.

Tiivistyslistojen säätö ja vaihto

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jäta laitetta työntöaisan varaan.

■ Etumainen tiivistyslista
→ Irrota tiivistelistan kiinnitys.
→ Säädä tai vaihda tiivistyslista.

0-2 mm 0-10 mm 0-10 mm

→ Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin.
→ Suorista tiivistyslista.
→ Kiristä tiivistelistan kiinnitys.
■ Takimmainen tiivistyslista
→ Poista roskasäiliö.
→ Irrota tiivistelistan kiinnitys.
→ Säädä tai vaihda tiivistyslista.
→ Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin.
→ Kiristä tiivistelistan kiinnitys.
■ Sivuttaiset tiivistyslistat
→ Irrota tiivistelistan kiinnitys.
→ Säädä tai vaihda tiivistyslista.
→ Työnnä laitteen alle maks. 2 mm paksunen alusta etäisyyden säätämistä varten.
→ Suorista tiivistyslista.
→ Kiristä tiivistelistan kiinnitys.

Pölynsuodattimen vaihto

△VAROITUS

Ennen pölynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä pölynsuojamaskia kun työskentelet suodatinjärjestelmässä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmääräyksiä.

VARO

Vaurioitumisvaara!

→ Älä pese pölysuodatin.
→ Lukitse seisontajarru.
→ Puhdista pölysuodatin.

1. 2.

→ Avaa pölynsuodatinkannen sulkuruuvi vastapäivään kiertämällä.
→ Nosta pölynsuodatinkansi pois.
→ Vaihda pölynsuodatin. Huomioi pölynsuodattimen oikea asento (katso ku-vaa).
→ Kierrä sulkuruuvi kiinni vasteeseen asti.

VARO

Jos sulkuruuvia ei kierretä vasteeseen asti, voi syntyä vaurioita.

Huomautus: Kun asetat uuden suodattimen paikalleen, älä vaurioita suodattimen lamelleja.

Sulakkeet/releen vaihto

■ KM 75/40 W Bp

Sulake on akun napaliittimessä.

Tarvikkeet

Sivuharja, pehmeä 6.905-626.0

Sisäpintojen hienopölylle, kosteudenkes-tävä.

Lakaisutela, pehmeä 6.906-886.0

Luonnonharjaksilla: erityisesti hienopölyn lakaisemiseen tasaisilta lattioilta sisätiloissa.

Ei kosteudenkestävä, älä käytä abrasiivisilla pinnoilla!

Lakaisutela, kova 6.906-885.0

Piintyneen lian irrottamisseen ulkoalueilla, kosteudenkestävä.

Lakaisutela, antistaattinen 6.906-950.0

Saattisesti latautuville pinnoille kuten ma- tot ja keinoruoho.

Matonlakaisuyksikkö 2.641-571.0

Sisältö: Nukkasihti, antistaattinen lakaisutela, 3 ohjausrullaa

EY-vaatimusten-

mukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Imulakaisukone

Tyyppi: 1.049-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Sovelletut kansalliset standardit

---

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 86

Taattu: 88

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Häiriö Apu
Laitetta ei voida käynnistää	Laitesuojan kosketuskytkin on kytkenyt laitteen pois päältä. Laitesuojan sulkeminen
	Akkujen lataus
	Ylikuormitussuojan tarkastus
	Ota yhteyttä Kärcher-asiakaspalveluun
Moottori on käynnissä, mutta laite ei aja	Ajokäytön vaijerin säätö
	Tarkasta kiilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite jää seisomaan ylämäkeen ajettaessa	Aja pienempää ylämäkeä
	Ylikuormitussuojan tarkastus
	Ajokäytön vaijerin säätö
	Tarkasta kiilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisutela ei pyöri, häiriönäyttö palaa punaisena	Käännä pääkytkin asentoon "OFF" ja tarkasta, onko harjatelaan juuttunut vierasesineitä. Aja tarvittaessa pienempää nousua. Käännä pääkytkin jälleen päälle. Kun tämä toimenpide on suoritettu neljä kertaa, ohjaus tekee 2 minuuttia kestävän pakko-jäähdytystauon. Tänä aikana laitetta ei voi käynnistää.
Laite ei lakaise kunnolla	Tarkasta lakaisutela ja sivuharjojen kuluneisuus, tarvittaessa vaihda uusilin
	Tarkasta karkealikaläpän toiminto
	Löysää karkealikaläpän käyttövaijeria (säätöruuvi)
	Tarkasta hihnan kireys ja toiminta, uusi tarvittaessa.
	Säädä lakaisupeilit
	Vaihda lakaisutela
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlisee Tarkasta karkealikaläpän toiminto
Huono lakaisu reuna-alueella Sääädä sivuharjan alaslaskua
Sivuharjan nosto ei toimi Tarkasta sivuharjannoston käyttövaijeri
Uusi lakaisutela hankaa roskasäliötä	Korjaa lakaisypeilin säätöä lukitsemalla molemmat säätövivut seuraaviin korkeammalla oleviin reikiin (1...3).

Tekniset tiedot

		KM 75/40 W Bp KM 75/40 W Bp Pack
Laitteen tiedot
Pituus x leveys x korkeus (työntöaisa uloskäännettynä) mm 1430 x 750 x	1190 1430 x 750 x 1190
Pituus x leveys x korkeus (työntöaisa sisäänkäännettynä)	mm	1160 x 750 x 930	1160 x 750 x 930
Paino (ilman akkuja) kg 79 79
Paino (akkujen kanssa) kg 125 125
Sallittu kokonaispaino kg 205 205
Ajo- ja lakaisunopeus km/h 4,5 4,5
Nousukyky (maks.)	%	12 12
Lakaisutelan halkaisija	mm 265 265
Sivuharjan halkaisija	mm 410 410
Pintateho maks.	m3/h	3400	3400
Työleveys ilman sivuharjaa	mm 550 550
Työleveys sivuharjan kanssa	mm 750 750
Lakaisutavara-astioiden tilavuus	I	40 40
Suojatyppi tippuvedeltä suojattu	--	IPX 3	IPX 3
Moottori
Tyyppi	--	TasavirtakestomagneettomoottoriPyörimissuunta oikeaan
Jännite	V	24 24
Nimellisvirta	A	22 22
Nimellisteho	W	400 400
Kierrosluku	1/min	2750	2750
Suojatyppi	--	IP 20	IP 20
Akku
Tyyppi	--	--	2x 12 V GiV
Kapasiteetti	Ah	--	60 (5h)
Paino	kg --	23
Lataausaika, kun akku täysin tyhjä	h	--	12
Käyttöaika useamman latauskerran jälkeen	h	--	ca. 1,5-2
Latauslaite
Verkkojännite	V~	--	230
Lähtöjännite	V	--	24
Latausvirta	A	--	10
Verkkotaajuus	Hz	--	50/60
Sähkösulakkeet
Keskus	A	50 50
Varoke ohjaus	A	2	--
Tyhjäksipurkusuojaus	--	releellä	releellä
Latauslaite		---	T4A / 250 V AC
Suodatin- ja imujärjestelmä
Hienopölynsuodattimen suodatinpinta	m2	1,8 1,8
Käyttökategoria ei terveydelle vaarallisten pölyjen suodatin	--	L	L
Imujärjestelmän nimellisalipäne	mbar	5	5
Imujärjestelmän nimellistilavuusvirta	l/s	45 45
Ympäristöolosuhteet
Käyttölämpötila	°C	-5 – +40	-5 – +40
Latauslämpötila		---	Huoneenlämpö
Ilmankosteus, ei kasteleva	%	0 - 90	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Äänenpainetaso LpA	dB(A)	71 71
Epävarmuus KpA	dB(A)	3	3
Äänitehotaso LwA+ epävarmuus KwA	dB(A)	88 88
Epävarmuus KwA		2	2
Käsi-käsivarsi tärinäarvo	m/s2	3,7 3,7
Epävarmuus K	m/s2	0,2 0,2

Oikeus teknisiin muutoksiin pidätetään.

Lisavarustus ja varuosad

△OHT

Tolmufiltri puhastamine

Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille.

→ Avage seadme kate.
→ Puhastage seadet lapiga.
→ Puhuge seade suruõhuga läbi.
→ Sulgege seadme kate.

Vigastusoht! Jälgige, et harjased ei jääkis pühkimisvaltsi nookuri auku kinni.

→ Reguleerige seadekruvi.
→ Keerake tiibmutter kinni.
