KÄYTTÖOHJE G40CS30 GREENWORKS

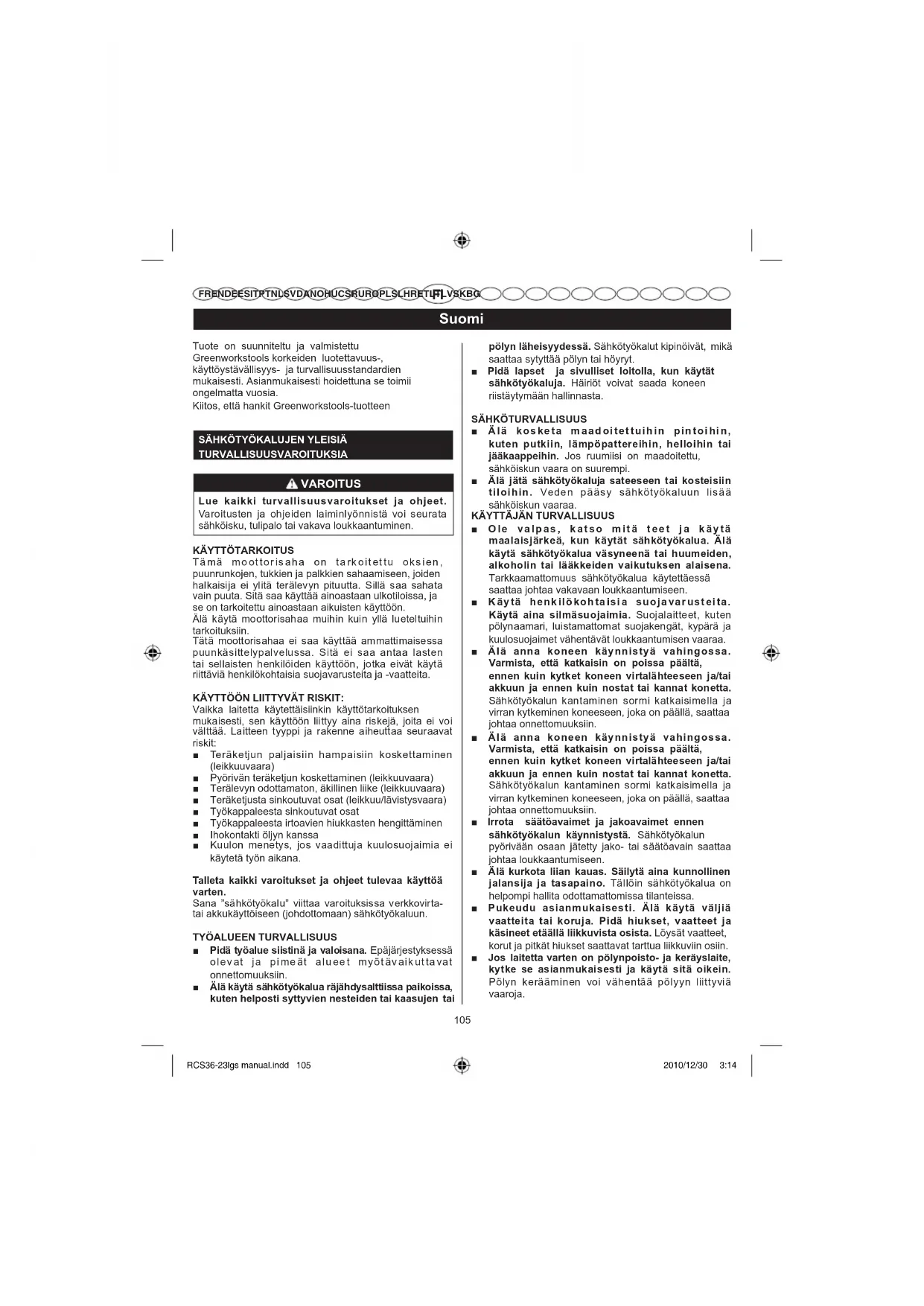

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG Tuote on suunniteltu ja valmistettu Greenworkstools korkeiden luotettavuus-, käyttöystävällisyys- ja turvallisuusstandardien mukaisesti. Asianmukaisesti hoidettuna se toimii ongelmatta vuosia. Kiitos, että hankit Greenworkstools-tuotteen

SÄHKÖTYÖKALUJEN YLEISIÄ

TURVALLISUUSVAROITUKSIA VAROITUS Lue kaikki turvallisuusvaroitukset ja ohjeet. Varoitusten ja ohjeiden laiminlyönnistä voi seurata sähköisku, tulipalo tai vakava loukkaantuminen.

Tä mä mo ot tor is aha on ta rk oit et tu oks ien , puunrunkojen, tukkien ja palkkien sahaamiseen, joiden halkaisija ei ylitä terälevyn pituutta. Sillä saa sahata vain puuta. Sitä saa käyttää ainoastaan ulkotiloissa, ja se on tarkoitettu ainoastaan aikuisten käyttöön. Älä käytä moottorisahaa muihin kuin yllä lueteltuihin tarkoituksiin. Tätä moottorisahaa ei saa käyttää ammattimaisessa puunkäsittelypalvelussa. Sitä ei saa antaa lasten tai sellaisten henkilöiden käyttöön, jotka eivät käytä riittäviä henkilökohtaisia suojavarusteita ja -vaatteita. KÄYTTÖÖN LIITTYVÄT RISKIT: Vaikka laitetta käytettäisiinkin käyttötarkoituksen mukaisesti, sen käyttöön liittyy aina riskejä, joita ei voi välttää. Laitteen tyyppi ja rakenne aiheuttaa seuraavat riskit: ■ Teräketjun paljaisiin hampaisiin koskettaminen (leikkuuvaara) ■ Pyörivän teräketjun koskettaminen (leikkuuvaara) ■ Terälevyn odottamaton, äkillinen liike (leikkuuvaara) ■ Teräketjusta sinkoutuvat osat (leikkuu/lävistysvaara) ■ Työkappaleesta sinkoutuvat osat ■ Työkappaleesta irtoavien hiukkasten hengittäminen ■ Ihokontakti öljyn kanssa ■ Kuulon menetys, jos vaadittuja kuulosuojaimia ei käytetä työn aikana. Talleta kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” viittaa varoituksissa verkkovirta- tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

TYÖALUEEN TURVALLISUUS

■ Pidä työalue siistinä ja valoisana. Epäjärjestyksessä olev at ja pi me ät alu ee t myöt äv aik ut ta vat onnettomuuksiin. ■ Älä käytä sähkötyökalua räjähdysalttiissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt. ■ Pidä lapset ja sivulliset loitolla, kun käytät sähkötyökaluja. Häiriöt voivat saada koneen riistäytymään hallinnasta.

■ Ä lä kos ke ta m aad oi tet tuih in pin toihi n, kuten putkiin, lämpöpattereihin, helloihin tai jääkaappeihin. Jos ruumiisi on maadoitettu, sähköiskun vaara on suurempi. ■ Älä jätä sähkötyökaluja sateeseen tai kosteisiin tiloihin. Veden pääsy sähkötyökaluun lisää sähköiskun vaaraa.

KÄYTTÄJÄN TURVALLISUUS

■ O le va lp as , k at so m it ä t ee t j a k äy tä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. ■ K äy tä henk ilö koh ta isi a suoja var ust ei ta. Käytä aina silmäsuojaimia. Suojalaitteet, kuten pölynaamari, luistamattomat suojakengät, kypärä ja kuulosuojaimet vähentävät loukkaantumisen vaaraa. ■ Älä anna koneen käynnistyä vahingossa. Varmista, että katkaisin on poissa päältä, ennen kuin kytket koneen virtalähteeseen ja/tai akkuun ja ennen kuin nostat tai kannat konetta. Sähkötyökalun kantaminen sormi katkaisimella ja virran kytkeminen koneeseen, joka on päällä, saattaa johtaa onnettomuuksiin. ■ Älä anna koneen käynnistyä vahingossa. Varmista, että katkaisin on poissa päältä, ennen kuin kytket koneen virtalähteeseen ja/tai akkuun ja ennen kuin nostat tai kannat konetta. Sähkötyökalun kantaminen sormi katkaisimella ja virran kytkeminen koneeseen, joka on päällä, saattaa johtaa onnettomuuksiin. ■ Irrota säätöavaimet ja jakoavaimet ennen sähkötyökalun käynnistystä. Sähkötyökalun pyörivään osaan jätetty jako- tai säätöavain saattaa johtaa loukkaantumiseen. ■ Älä kurkota liian kauas. Säilytä aina kunnollinen jalansija ja tasapaino. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. ■ Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset saattavat tarttua liikkuviin osiin. ■ Jos laitetta varten on pölynpoisto- ja keräyslaite, kytke se asianmukaisesti ja käytä sitä oikein. Pölyn kerääminen voi vähentää pölyyn liittyviä vaaroja. RCS36-23lgs manual.indd 105 2010/12/30 3:14106 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG SÄHKÖTYÖKALUN KÄYTTÖ JA HUOLTO ■ Käytä työhön sopivaa sähkötyökalua. Asianmukainen sähkötyökalu hoitaa työt paremmin ja turvallisemmin sillä nopeudella/teholla, jota varten se on suunniteltu. ■ Älä käytä sähkötyökalua, jos se ei käynnisty ja sammu katkaisimesta. Jos sähkötyökalua ei voida hallita katkaisimella, se on vaarallinen ja vaatii korjaamista. ■ Irrota pistoke virranlähteestä, ennen kuin teet säätöjä, vaihdat varusteita tai varastoit sähkötyökalun. Tällaiset varotoimet pienentävät sitä vaaraa, että sähkötyökalu käynnistyisi vahingossa. ■ Varastoi sähkötyökalu pois lasten ulottuvilta äläkä anna kenenkään, joka ei tunne konetta tai näitä ohjeita, käyttää sitä. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. ■ Huolla sähkötyökalut. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole rikkoutunut ja että mikään muu seikka ei haittaa sähkötyökalun toimintaa. Jos sähkötyökalu vioittuu, korjaa se ennen käyttöä. Onnettomuudet johtuvat usein sähkötyökalujen huonosta huollosta. ■ Pidä leikkuutyökalut terävinä ja puhtaina. Asianmukaisesti huolletut leikkuutyökalut, joiden leikkuupinnat ovat teräviä, eivät jumiudu helposti ja niitä on helppo hallita. ■ Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ja sähkötyökalulle tarkoitetulla tavalla. Huomioi työolosuhteet ja tehtävän työn laatu. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun työhön voi aiheuttaa vaarallisia tilanteita. AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HOITO ■ Varmista, että käynnistyskytkin on ”seis” asennossa ja lukittuna ennen, kuin asetat akun sisään. Akun asentaminen käyntiasennossa olevaan työkaluun voi aiheuttaa onnettomuuksia. ■ Älä lataa työkalun akkua muulla, kuin valmistajan suosittelemalla laturilla. Latauslaite on tarkoitettu ennalta määrätyille akkutyypeille ja se voi aiheuttaa tulipalon, jos sitä käytetään muuntyyppisen akun lataukseen. ■ Johdottoman työkalun kanssa tulee käyttää vain yhtä erityistä akkutyyppiä. Muunlaisten akkujen käyttö voi aiheuttaa tulipalon. ■ Kun akku ei ole käytössä, pidä se kaukana metalliesineistä kuten liittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista esineistä, jotka saattavat aiheuttaa napojen keskinäisen kytkeytymisen, jonka seurauksena voi olla palovammoja tai tulipalo. Akun napojen oikosulkuun saattaminen voi aiheuttaa palovammoja tai tulipalon. ■ Vältä koskemasta akkunesteeseen liian raskaan käytön aiheuttaman vuodon yhteydessä. Mikäli näin tapahtuu, huuhtele välittömästi saastunut alue runsaalla puhtaalla vedellä. Jos nestettä on joutunut silmiin, ota yhteys lääkäriin. Akkuneste voi aiheuttaa ärsytysherkkyyttä tai palovammoja. HUOLTO ■ Huollata sähkötyökalu pätevällä huoltomiehellä, joka käyttää ainoastaan asianmukaisia varaosia. Tämä varmistaa, että sähkötyökalu on turvallinen. Huolto kaipaa suurta huolellisuutta ja hyvää työkalun tuntemusta: se on annettava pätevän teknikon tehtäväksi. Suosittelemme, että viet työkalun korjattavaksi lähimpään valtuutettuun huoltoliikkeeseen. Käytä vaihdossa yksinomaan alkuperäisiä varaosia. MOOTTORISAHAN TURVALLISUUSVAROITUKSIA ■ Pitele sähkötyökalua vain eristetyistä tartuntapinnoista, sillä moottorisahan ketju saattaa koskettaa sen johtoja. Jos sahan ketju koskettaa sähköistettyä johtoa, sen paljaisiin metalliosiin voi johtua sähköä, mikä voi aiheuttaa käyttäjälle sähköiskun. ■ Älä kosketa teräketjua, kun se on toiminnassa. Tarkista ennen moottorisahan käynnistystä, että teräketju ei ole kosketuksissa mihinkään. Tarkkaamattomuus moottorisahaa käytettäessä voi saada vaatteet tai ruumiinosan tarttumaan teräketjuun. ■ Pidä aina oikealla kädellä kiinni takakädensijasta ja vasemmalla kädellä etukädensijasta. Jos sahaa pidetään vastakkaisesti, loukkaantumisriski kasvaa. ■ Käytä suojalaseja ja kuulosuojaimia. Pään, käsien ja jalkojen suojaimia suositellaan. Riittävät suojavaatteet vähentävät loukkaantumisia, jotka aiheutuvat lentävistä kappaleista tai kontaktista teräketjuun. ■ Älä käytä moottorisahaa puusta käsin. Moottorisahan käyttö puussa saattaa johtaa loukkaantumiseen. ■ Ota aina hyvä jalansija ja käytä moottorisahaa vain, kun seisot kiinteällä, turvallisella tasapinnalla. Liukkaat tai epävakaat pinnat, kuten tikkaat, voivat saada käyttäjän menettämään tasapainon tai sahan hallinnan. ■ Muista sahatessasi jännitettyä oksaa, että se potkaisee katketessaan takaisin. Kun puun säikeiden jännitys vapautuu, taipuisa oksa voi iskeä käyttäjää ja/tai saada hänet menettämään moottorisahan hallinnan. ■ Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut puu voi tarttua teräketjuun ja iskeytyä sinua kohti tai vetää sinut pois tasapainosta. RCS36-23lgs manual.indd 106RCS36-23lgs manual.indd 106 2010/12/30 3:142010/12/30 3:14107 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG ■ Kanna moottorisahaa etukädensijasta ja pidä saha sammuksissa ja irti ruumiistasi. Käytä aina ketjunsuojusta, kun kuljetat moottorisahaa tai jätät sen varastoon. Moottorisahan asianmukainen käyttö pienentää riskiä, että liikkuvaan teräketjuun kosketetaan vahingossa. ■ Noudata voitelua, ketjun kireyttä ja lisävarusteiden vaihtoa koskevia ohjeita. Huonosti kiristetty tai voideltu ketju saattaa katketa tai saada sahan iskemään takaisin. ■ Pidä kädensijat kuivina ja puhtaina liasta, öljystä ja rasvasta. Rasvaiset ja öljyiset kädensijat ovat liukkaita ja estävät sahan hallinnan. ■ Sahaa ainoastaan puuta. Älä käytä moottorisahaa muihin kuin sille suunniteltuihin tarkoituksiin. Esimerkiksi: Älä sahaa moottorisahalla muovia, tiiliä tai muusta kuin puusta valmistettuja rakennusmateriaaleja. Moottorisahan käyttö muuhun kuin sille tarkoitettuun työhön voi aiheuttaa vaarallisia tilanteita.

TAKAPOTKUN SYYT JA SEN ESTO

Takapotku saattaa johtua siitä, että terälevyn kärki törmää johonkin tai että puu sulkeutuu ja puristaa teräketjun sahauraan. Kärjen törmääminen saattaa aiheuttaa äkillisen vastareaktion, jolloin se iskee sahan ylöspäin käyttäjää kohden. Teräketjun joutuminen puristuksiin saattaa heittää terälevyn käyttäjää kohden. Molemmat näistä reaktioista voivat saada käyttäjän menettämään sahan hallinnan, mikä saattaa aiheuttaa vakavan loukkaantumisen. Älä laske yksinomaan sahan turvalaitteiden varaan. Moottorisahan käyttäjän tulee ryhtyä varotoimiin, jotta onnettomuuksia ja loukkaantumisia ei pääse tapahtumaan. Takapotku johtuu koneen väärinkäytöstä ja/tai virheellisistä käyttömenetelmistä tai huonoista käyttöolosuhteista ja voidaan välttää ryhtymällä alla lueteltuihin varotoimiin: ■ Pidä sahasta tukevasti kiinni siten, että peukalot ja muut sormet kiertyvät kahvojen ympärille, ja pidä sahasta kiinni molemmin käsin. Pidä kätesi ja ruumiisi sellaisessa asennossa, että voit vastustaa takapotkun voimaa. Käyttäjä pystyy hallitsemaan takapotkun voiman, jos hän ryhtyy asianmukaisiin varotoimiin. Älä päästä irti moottorisahasta. Katso kuvaa 11. ■ Älä kurkottele liian kauas äläkä käytä sahaa olkatason yläpuolella. Näin estetään kärjen tahattomia törmäyksiä, ja saha pysyy paremmin hallinnassa odottamattomissa tilanteissa. ■ Käytä ainoastaan valmistajan suosittelemia terälevyjä ja ketjuja. Epäasianmukaiset terälevyt ja ketjut voivat saada ketjun katkeamaan ja/tai sahan iskemään takaisin. ■ Noudata teräketjun valmistajan antamia teroitus- ja huolto-ohjeita. Syvyyssäätimen korkeuden laskeminen voi aiheuttaa takapotkun. MUUT VAROITUKSET ■ Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud’s Syndromen (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, turtuus ja sormien kalpeneminen, yleensä kylmässä ilmassa. Perinnölliset tekijät, kylmyys ja kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti: ● Pidä itsesi lämpimänä kylmällä säällä. Käytä laitteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud’s Syndromen (Raunaudin oireiden) ilmenemisessä. ● Harjoita kunkin käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyisi. ● Pidä työn aikana säännöllisesti taukoja. Rajoita päivittäisen tärinän määrä. Jos mitään yllä mainittuja oireita ilmenee, lopeta heti laitteen käyttö ja kerro oireista lääkärille. ■ Tämän moottorisahan suositeltu sahauskapasiteetti on 153 mm (6 in.) ja alle, jotta saha kestäisi mahdollisimman pitkään ja olisi hyvin turvallinen. Jos sahataan tätä paksumpia tukkeja, laite kuluu odotettua enemmän. Sahalla voidaan sahata halkaisijaltaan 229 mm (9 in.) tukkeja, mutta vain harvoin ja varoen. ■ Piikillinen puskuri auttaa sahaamisessa. Kun se pakotetaan tukkia vasten sahattaessa, se toimii vakaana vääntöpisteenä. ■ Kaikki moottorisahat ovat hengenvaarallisia, jos niitä ei käytetä asianmukaisesti. Suositellaan painokkaasti, että käyttäjä hankkii laitetta koskevan ammatillisen turvallisuus- ja käyttökoulutuksen. SÄILYTÄ NÄMÄ OHJEET. TUTKI NIITÄ SÄÄNNÖLLISESTI JA KÄYTÄ NIITÄ MUIDEN KÄYTTÄJIEN TIEDOTUKSEEN. MIKÄLI LAINAAT TÄMÄN TYÖKALUN, LAINAA MYÖS TÄMÄ KÄSIKIRJA. RCS36-23lgs manual.indd 107RCS36-23lgs manual.indd 107 2010/12/30 3:142010/12/30 3:14108 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG SYMBOLIT Laitteessa saattaa olla joitakin seuraavista symboleista. Tutustu niihin ja opi niiden merkitys, jotta pystyt käyttämään laitetta turvallisesti.

Teho Tasavirta - Virran tyyppi tai piirteet Käyttäjän turvallisuutta koskeva varoitus Lue Käyttäjän käsikirja. Käytä suojalaseja ja kuulonsuojaimia tämän työkalun käytön aikana. Älä altista konetta sateelle tai käytä sitä kosteassa paikassa.

Taattu äänenteho on 97dB. Seuraavien merkkien tarkoitus on selittää, miten vakava riski tuotteeseen liittyy.

SYMBOLI MERKKI SELITYS

VAARA Ilmoittaa välittömästä vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman. VAROITUS Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman. VAROITUS Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa pienen tai kohtalaisen vamman. VAROITUS (Ilman symbolia) Ilmoittaa tilanteesta, jossa omaisuutta saattaa vaurioitua. RCS36-23lgs manual.indd 108 2010/12/30 3:14109 Suomi

Jänniteluokitus 40V DC Luokiteltu kuormaton nopeus

Terälevyn pituus 305 mm Ketjun pysähtyminen < 2 s Ketjun öljysäiliön tilavuus 50 ml Paino (akun kanssa)

Päästöjen äänenvoimakkuustaso LpA

WA(G) 97 dB(A) Tärinän kokonaisarvo ah (kuormattomassa työssä) < 2.5 m/s

Epätarkkuus K 1.5 m/s

Huomautuksia teknisistä tiedoista:

Ilmoitettu tärinäarvo on mitattu tavallisin testimenetelmin, ja sitä voidaan käyttää verrattaessa laitetta toiseen. ■ Ilmoitettua tärinäarvoa voidaan käyttää arvioitaessa tärinävaikutusta. VAROITUS Todelliset laitteen käytön aikaiset tärinäarvot voivat poiketa yllä mainituista arvoista ja riippuvat laitteen käytöstä; sekä tarpeesta määrittää käyttäjän suojakeinot, jotka perustuvat todellisten käyttöolosuhteiden tärinävaikutusarvioon (ottaen huomioon kaikki käyttöjakson osat, kuten ajan, jonka laite on sammuksissa ja käy tyhjäkäynnillä, varsinaisen sahausajan lisäksi)

Valmistaja moottorisaha Terälevy Oregon Tri-link Oregon-ketjun kanssa on käytettävä Oregon-terälevyä; Tri-link-ketjun kanssa on käytettävä Tri-link-terälevyä. KUVAUS

2. Etukädensijan suojus

6. Öljysäiliön suojus

11. Turvallisuusvihje

13. Ketjunkiristimen säätönuppi

14. Vetopyörän suoja

15. Vetopyörän suojan kiristysnuppi

16. Sahan ketjun kireyspultti

19. Öljyn ulostuloaukko

31. Pidä työ irti maasta; tue oksaa, kunnes se on

32. Tukki tuettu koko matkalta

33. Sahaa ylhäältä; varo sahaamasta maata

34. Tukki tuettu päädystä.

37. Tukki tuettu molemmista päädyistä.

38. Tukin pilkkominen

39. Seiso sahatessasi ylämäen puolella, sillä tukki

saattaa lähteä vierimään.

KOKOAMINEN Moottorisahaa ei tarvitse koota, mutta käyttäjän tulee tietää, miten terälevy ja teräketju asennetaan. Tarkista myös ennen kutakin käyttökertaa ketjun kireys ja lisää öljyä käsikirjassa myöhemmin kuvatulla tavalla. Terälevyn ja teräketjun kokoaminen Katso kuvaa 2-7. Muista irrottaa akku laitteesta. Käytä suojakäsineitä. ■ Avaa vetopyörän suojan kiristysnuppi (kohta 15) ja irrota vetopyörän suoja. ■ Teräketjun tulee osoittaa sen pyörimissuuntaan. Jos se on takaperin, käännä se. ■ Aseta ketjun vetolenkit terälevyn uraan. ■ Aseta ketju siten, että se jää väljäksi terälevyn takaosassa. ■ Pidä ketjua paikoillaan terälevyllä ja pujota ketju vetopyörän ympärille. Varmista, että asennat sen oikein. Varmista, että terälevyn reikä on samassa kohdassa sahan ketjun kiristyspultin (kohta 16) kanssa. ■ Asenna vetopyörän suoja ja kierrä ketjun kireyden säätönuppia (kohta 13) myötäpäivään, kunnes teräketjun kireys on oikea. Terälevyä tulee työntää ylöspäin; tarkista ketjun kireys uudelleen; älä kiristä ketjua liikaa. ■ Kun ketju on kiristetty, kiristä nuppi (kohta 15) uudelleen. Huom: Teräketjun kireys on oikea, jos sitä voidaan nostaa terälevyn keskeltä 3-4 mm. Ennen kuin sahaat uudella teräketjulla, anna sen käydä 2~3 minuuttia. VAROITUS Tarkista ketjun kireys sisäänajon jälkeen ja kiristä tarvittaessa. KÄYTTÖ Täydet latausohjeet on *UHHQZRUNVWRROV DNXQMDODWXULQkäyttöohjeissa. HUOM. Irrota akku ja pidä kädet kaukana lukituspainikkeesta laitetta kantaessasi, jotta välttyisit vakavalta vammalta.

ENNEN KUTAKIN KÄYTTÖKERTAA

KETJUN KIREYDEN TARKISTAMINEN (kuva 2) VAROITUS Irrota moottorisahan johto aina pistorasiasta ennen ketjun kireyden tarkistamista ja säätämistä. Käytä suojakäsineitä koskettaessasi ketjua, terälevyä ja ketjun ympäristöä. ■ Vedä ketjua terälevystä poispäin terälevyn alapuolen keskeltä. Ketjun ja terälevyn välisen raon tulisi olla 3–4 mm. ■ Jos ketjun kireyttä on säädettävä, viittaa tämän käsikirjan myöhempään kohtaan ”KETJUN KIREYDEN SÄÄTÄMINEN”. AKUN ASENTAMINEN Katso kuvaa 2. ■ Aseta akku moottorisahaan. Kohdista akun harjanteet moottorisahan akkutilan uriin. ■ Varmista, että akun pohjan salpa napsahtaa paikoilleen ja että akku istuu moottorisahassa tukevasti ennen käytön aloittamista. AKUN IRROTT AMINEN Katso kuvaa 2. ■ Moottorisaha pysähtyy, kun liipaisin vapautetaan. ■ Pidä akun pohjassa oleva salpa pohjassa. ■ Irrota akku moottorisahasta.

KETJUN VOITELUN TARKISTAMINEN

■ Tarkista moottorisahan öljyn määrä öljytason mitalla (7). Jos öljyn taso on alimmassa kolmanneksessa, noudata kohdan ”Ketjun ja terälevyn voiteluöljyn lisääminen” ohjeita. VAROITUS Tarkista ketjun kireys ennen sahan kutakin käyttökertaa. VAROITUS Älä koskaan käytä sahaa, jos siinä ei ole riittävästi ketjuöljyä, sillä muutoin saha voi vioittua ja tulla vaaralliseksi. Tarkista ketjun öljyn taso ennen kutakin käyttökertaa! VAROITUS Tarkista ennen sahan kytkemistä sähköverkkoon, että sähköverkon jännite ja taajuus vastaavat moottorisahan arvoja. RCS36-23lgs manual.indd 110RCS36-23lgs manual.indd 110 2010/12/30 3:142010/12/30 3:14111 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG VAROITUS Tarkista ennen työn aloittamista, että virtajohto ja jatkojohto ovat kunnossa. Käytä ainoastaan hyvässä kunnossa olevia virtajohtoja ja jatkojohtoja. Noudata seuraavia turvallisuusohjeita, joiden tarkoitus on estää takapotku: ■ Älä koskaan sahaa terälevyn kärjellä! Ole varovainen kun jatkat sahausta sahausjäljestä! ■ Aloita aina sahaaminen vain kun moottorisaha käy! ■ Pidä teräketju aina terävänä. ■ Älä koskaan sahaa useampaa kuin yhtä oksaa kerralla! Varo oksia karsiessasi, että et kosketa muita oksia. ■ Kun sahaat poikkisyyhyn, varo toisiaan lähellä olevia runkoja. Käytä sahapukkia, jos mahdollista. Moottorisahasta kiinni pitäminen (kuva 8) Pidä moottorisahaa aina oikealla kädellä kiinni takakädensijasta ja vasemmalla kädellä etukädensijasta. Pidä kiinni molemmista kädensijoista siten, että sormet kietoutuvat niiden ympärille. Varmista, että pidät vasenta kättä siten, että peukalo on etukädensijan alapuolella. Käytön aloittaminen ■ Ennen kuin aloitat laitteen käytön, asenna siihen akku. ■ Käynnistä laite: paina ensin turvalukituspainiketta (4) ja sitten liipaisinta (5). Käytön lopettaminen Moottorisaha pysähtyy, kun virtaliipaisin (kohta 5) vapautetaan. Moottorisahan käyttö Seiso aina tukevasti ja pitele moottorisahaa lujasti molemmin käsin, kun moottori on käynnissä.

(kuva 9) Puun kaato Kun puita kaadetaan ja tukkeja pilkotaan kahden tai useamman hengen voimin, puun kaadon ja tukkien pilkkomisen välissä tulee olla vähintään kaksi kertaa kaadettavien puiden pituuden mittainen välimatka. Puita ei saa kaataa siten, että ne voivat olla vaaraksi muille, kaatua sähkölinjan päälle tai aiheuttaa omaisuusvahinkoa. Jos puu törmää sähkölinjaan, sähköyhtiölle on heti ilmoitettava asiasta. Moottorisahan käyttäjän tulisi olla ylämäen puolella, sillä puu saattaa kaaduttuaan vieriä tai liukua alamäkeen. Pakoreitti tulee suunnitella ja tarvittaessa raivata ennen sahaamisen aloittamista. Pakoreitin tulee ulottua vinottain puiden kaatumisalueen taakse kuvan. Ennen kuin alat kaatamaan puuta, ota kaatosuuntaa päättäessäsi huomioon sen nojaussuunta, suurten oksien sijainti ja tuulen suunta. Irrota puusta muta, kivet, irrallinen kaarna, naulat, niitit ja rautalangat. Kaatoloven (puun kaatosuuntaa ohjaavan loven) leikkaus (kuva 10) Leikkaa puuhun noin 1/3 paksuinen lovi suorassa kulmassa kaatumissuuntaan nähden. Sahaa ensin alempi vaakasuuntainen lovi; näin teräketju ei jää puristuksiin, kun teet toisen loven. Kaatoleikkaus (viimeinen leikkaus puun kaadossa, vastakkaiselle puolelle kuin kaatolovi) (kuva 10) Tee kaatoleikkaus vähintään 50 mm korkeammalle kuin kaatolovi. Pidä kaatoleikkaus samansuuntaisena kaatoloven kanssa. Tee kaatoleikkaus siten, että puuta jää riittävästi toimimaan saranana. Saranapuu estää puun kiertymisen ja kaatumisen väärään suuntaan. Älä sahaa saranaa poikki. Kun kaatoleikkaus lähestyy saranaa, puun tulisi kaatua. Jos näyttää siltä, että puu alkaa kaatua väärään suuntaan, tai se nojautuu taaksepäin ja teräketju jää jumiin, lopeta sahaaminen ja avaa leikkausura puisella, muovisella tai alumiinisella kiilalla ja kaada puu haluttuun suuntaan. Kun puu alkaa kaatua, ota moottorisaha pois leikkausurasta, sammuta moottori, laske saha maahan ja poistu puun läheisyydestä. Varo, ettei päällesi putoa oksia, ja katso minne astut. Puun karsiminen (kuva 11) Karsinnassa kaatuneesta puusta poistetaan oksat. Kun karsit puuta, jätä paksummat alaoksat kannattelemaan runkoa irti maasta. Irrota pienet oksat yhdellä leikkauksella. Jännityksissä olevat oksat tulee leikata alhaalta ylöspäin, jotta moottorisaha ei jää puristuksiin. Tukin pilkkominen (kuvat 12–15) Pilkkominen tarkoittaa tukin sahaamista oikean pituisiksi paloiksi. On tärkeää, että seisot tukevasti ja että painosi jakautuu tasaisesti molemmille jaloille. Tukin tulisi mahdollisuuksien mukaan olla irti maasta tuettuna oksilla, tukeilla tai pöngillä. Noudata näitä yksinkertaisia ja helppoja leikkausohjeita: a) Jos tukki on tuettu koko matkalta, se leikataan yläpuolelta. b) Jos tukki on tuettu yhdestä päästä, leikkaa 1/3 halkaisijaa alapuolelta. Leikkaa sitten loppu matka yläpuolelta. RCS36-23lgs manual.indd 111RCS36-23lgs manual.indd 111 2010/12/30 3:142010/12/30 3:14112 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG c) Jos tukki on tuettu molemmista päistä, leikkaa 1/3 halkaisijaa yläpuolelta. Leikkaa sitten alapuolelta 2/3 siten, että leikkaus kohtaa ensimmäisen loven. d) Kun pilkot rinteessä, seiso aina tukkiin nähden ylärinteessä. Kun leikkaat tukkia poikki, lakkaa painamasta sahaa lähellä leikkauksen loppua ilman, että hellität otettasi moottorisahan kädensijoista, jotta saha pysyisi hallinnassa. Älä anna ketjun koskettaa maata. Kun leikkaus on valmis, anna teräketjun pysähtyä ennen kuin liikutat sahaa. Sammuta moottori aina ennen kun siirryt puulta toiselle. HUOLTO VAROITUS Irrota aina akku laitteesta ennen ketjun kireyden tarkistamista ja säätämistä. Käytä suojakäsineitä koskettaessasi ketjua, terälevyä ja ketjun ympäristöä KETJUN KIREYDEN SÄÄTÄMINEN (kuva 2) ■ Löysennä vetopyörän suojuksen kiristysnuppia (kohta

15) hieman kiertämällä sitä vastapäivään.

■ Jos haluat kiristää ketjua, käännä ketjunkiristimen säätönuppia (13) myötäpäivään. Tarkista ketjun kireys säännöllisesti. Jos haluat löysentää ketjua, käännä ketjunkiristimen säätönuppia (13) vastapäivään. Tarkista ketjun kireys säännöllisesti. ■ Ketjun kireys on oikea, kun ketjun ja terälevyn välinen rako on 3–4 mm. Ketjua on parasta vetää alapuolen keskikohdasta (poispäin terälevystä) ja mitata terälevyn ja ketjun välinen rako. ■ Kiristä ketjunkireyden säätönuppi (15) kääntämällä sitä myötäpäivään. TERÄLEVYN JA KETJUN VAIHTAMINEN (kuvat 2, 3, 5, 7) VAROITUS Mindig vegye ki az akkumulátort a láncfűrészből a lánc feszességének ellenőrzése vagy a lánc beállítása előtt. Viseljen védőkesztyűt a lánc, a láncvezető vagy a lánc körüli terület megérintésekor. ■ Aseta saha ketjua säätäessäsi tasaiselle vaakapinnalle. ■ Varmista, että sinulla on uusi, tämän käsikirjan esittämien teknisten tietojen mukainen terälevy ja ketju. ■ Ruuvaa vetopyörän suojan kiristysnuppi (kohta 15) auki vastapäivään siten, että vetopyörän suoja (kohta

■ Irrota vetopyörän suoja. Irrota terälevy ja ketju laitteesta. ■ Voit vaihtaa terälevyn uuteen avaamalla suojakärjen mutterin, asentamalla suojakärjen uuteen terälevyyn ja kiristämällä mutterin. ■ Asenna uusi ketju terälevyllä oikeassa suunnassa, kuvan 7 osoittamalla tavalla, ja tarkista, että vetolenkit istuvat terälevyn urassa (kuva 5). ■ Kiinnitä terälevy moottorisahaan ja pujota ketju vetopyörän ympäri kuvan 3 osoittamalla tavalla. ■ Aseta vetopyörän suoja (kohta 14) paikoilleen kiristä vetopyörän suoja ja kiristä nuppi (kohta 15). ■ Noudata käsikirjan kohdan ”KETJUN KIREYDEN SÄÄTÄMINEN” ohjeita.

KETJUN JA TERÄLEVYN VOITELUÖLJYN

LISÄÄMINEN ■ Ruuvaa öljysäiliön tulppa (6) auki. ■ Kaada öljysäiliöön öljyä ja pidä silmällä säiliön öljytason mittaa (kohta 7). Kun täytät öljyä, pidä huoli että säiliöön ei pääse likaa. ■ Aseta öljysäiliön tulppa paikoilleen ja kiristä se. ■ Täydellä öljysäiliöllisellä voidaan sahata 20–40 minuuttia. Moottorisahan kuljettaminen Irrota aina pistoke pistorasiasta ja aseta ketjunsuojus paikoilleen, ennen kuin kuljetat moottorisahaa. Jos sahauskohteita on useita, saha tulee sammuttaa sahausten välissä. Terälevyn suojus (kuva 1) Ketjunsuojus on kiinnitettävä ketjuun ja terälevyyn heti työn jälkeen sekä aina konetta kuljetettaessa. Teräketjun teroittaminen (kuva 16-21) Jos ketju ei uppoa puuhun helposti, se tulee teroittaa seuraavasti: ■ Kiristä ketju. ■ Kiinnitä terälevy ruuvipenkkiin siten, että ketju pääsee liukumaan. ■ Kiinnitä viila viilanpidikkeeseen ja aseta se 35° kulmaan leikkuuterään nähden. ■ Viilaa ainoastaan itsestäsi poispäin, kunnes terän kulunut alue on viilaantunut pois. ■ Laske viilan vedot ja viilaa yhtä monta vetoa kaikista muista leikkuuhampaista. ■ Jos syvyyssäädin tulee muutaman teroituksen jälkeen ulos alustastaan, nollaa sen taso. Käytä litteää viilaa. ■ Pyöristä lopuksi syvyyssäädin. HUOM: Suosittelemme, että annat huoltomiehen RCS36-23lgs manual.indd 112RCS36-23lgs manual.indd 112 2010/12/30 3:142010/12/30 3:14113 Suomi

FR EN DE ES IT PT NL SV DA NO HU CS RU RO PL SL HR ET LT LV SK BG hoitaa syvät ja tärkeät teroitukset, sillä hänellä on sähkökäyttöinen teroitin. OHJAUSURAN HUOLTO ■ Puhdista työn jälkeen ura ja öljyreiät koukulla. ■ Trimmaa urien reunat säännöllisesti lattaviilalla. ■ Jos näin ei tehdä, ohennetut reunat voivat murtua irti ja vioittaa terälevyä. ■ Jos uran toinen reuna on toista korkeampi, se on tasattava lattaviilalla ja urat silotettava viilalla tai hienorakeisella hiomapaperilla. VAROITUS Huollossa tulee käyttää ainoastaan identtisiä varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta. VAROITUS Jotta välttyisit vakavalta loukkaantumiselta, poista akku laitteesta aina kun puhdistat tai huollat sitä. Yleishuolto Tarkista koko tuote aina ennen käyttöä vaurioiden ja puuttuvien ja löysien osien – kuten ruuvien, muttereiden, pulttien, tulppien jne. – varalta. Kiristä kaikki liittimet ja tulpat; älä käytä tuotetta, ennen kuin kaikki puuttuvat ja vioittuneet osat on vaihdettu. Soita Greenworkstools asiakaspalveluun ja pyydä apua. Älä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat vioittaa useimpia muovityyppejä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla. VAROITUS Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen. Ainoastaan osaluettelossa luetellut osat on tarkoitettu asiakkaan korjaamiksi tai vaihtamiksi. Valtuutetun huollon on vaihdettava kaikki muut osat. VARASTOINTI TUOTTEEN VARASTOINTI Poista yksikön akku ennen sen varastointia. Puhdista yksiköstä kaikki vieraat materiaalit. Varastoi laite paikkaan, jossa lapset eivät pääse siihen käsiksi. Pidä laite erillään syövyttävistä aineista, kuten puutarhakemikaaleista ja jäänestosuolasta. Varastoi ja lataa akku viileässä tilassa. Normaalin huoneenlämpötilan ylittävä tai alittava lämpötila lyhentää akun kestoikää. Älä koskaan varastoi purkautunutta akkua. Säilytä akkua 30-50 % ladattuna. Säilytä akkua alle 27 °C lämpötilassa ja kuivassa tilassa. Ajan myötä kaikki akut menettävät lataustehokkuuttaan. Mitä korkeampi lämpötila, sen nopeammin akku menettää latauskykyään. Kun et käytä yökalua pitkään aikaan, lataa akku kerran kuukaudessa tai joka toinen kuukausi. Tämä pidentää akun kestoikää.

10. Kreipiamoji pjovimo juosta

Greenworks Tools garantibetingelser for gjør-det-selv-maskiner NOGreenworks Toolsin takuukäytöntä TI-laitteille TAKUUKAUSI Kaikilla uusilla Greenworks Toolsin laitteilla on 2 vuoden osa- ja valmistustakuu, joka alkaa alkuperäisenä hankintapäivänä. 30 päivän takuu myönnetään ammattikäyttöön hankituille laitteille, koska Greenworks Toolsin laitteet on suunniteltu ensisijaisesti TI-kuluttajille. Tätä takuuta ei voi siirtää. RAJOITUKSET Tämä takuu kattaa ainoastaan vialliset osat/komponentit, eikä se kata seuraavista seikoista aiheutuvia korjauksia:

1. Normaali kuluminen.

2. Rutiininomainen viritys tai säätö.

3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin

aiheuttamat vahingot.

4. Huollon puutteesta johtuva ylikuumeneminen.

5. Huollon puutteesta johtuvasta liittimien/kiinnikkeiden löystymisestä/

irtoamisesta aiheutuvat vauriot.

6. Vedellä puhdistamisesta aiheutuvat vauriot.

7. Valtuuttamattomissa Greenworks Tools -huolloissa huolletut tai korjatut

8. Virheellisesti kootut tai säädetyt laitteet.

9. Laitteen virheellisestä käytöstä johtuvat vahingot.

10. Virheellisestä talvivalmistelusta johtuvat vauriot (puskurijousen

11. Takuu ei tavallisesti kata tuotteita, joita pidetään kulutustarvikkeina,

kuten mm. seuraavia:

terät ja teräkokoonpanot

istukat ja työkalupidikkeet

12. Tietyissä tuotteissa saattaa olla jonkun muun valmistajan

komponentteja, kuten moottoreita tai voimansiirtolaitteita; tällaiset osat ovat asianmukaisen valmistajan takuukäytännön alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymään vaatimukset mainitun valmistajan takuukauden ulkopuolella.

13. Tämä takuukäytäntö ei kata käytettynä hankittuja tuotteita.

14. Sellaisten varaosien asentaminen, vaihtaminen tai lisääminen, joita

• noudattaa konedirektiivin 2006/42/EC asianmukaisia edellytyksiä

• noudattaa seuraavien EC-direktiivien edellytyksiä: 2014/30/EU (EMC-direktiivi) ja 2000/14/EC (meludirektiivi), mukaan lukien muutokset (2005/88/EC). Ilmoitamme edelleen, että

• olemme käyttäneet seuraavia eurooppalaisia yhdenmukaisia standardeja (osittain/lauseittain): EN 55014-1，EN 55014-2, EN 60745-1，EN 60745-2-13, EN ISO 3744 Mitattu äänenteho L WA: 94.9dB(A) KWA: 3dB(A) Taattu äänenteho 97dB(A) Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen V mukaisesti EC-tyyppisen tarkastuksen serti fikaattinumero: 13SHW0838-01, julkaissut Intertek Deutschland GmbH (ilmoittava elin 0905). Paikka, päiväys ShangHai, 4/20/2016 Allekirjoitus:
