KASUTUSJUHEND SP 22.000 Dirt Kärcher

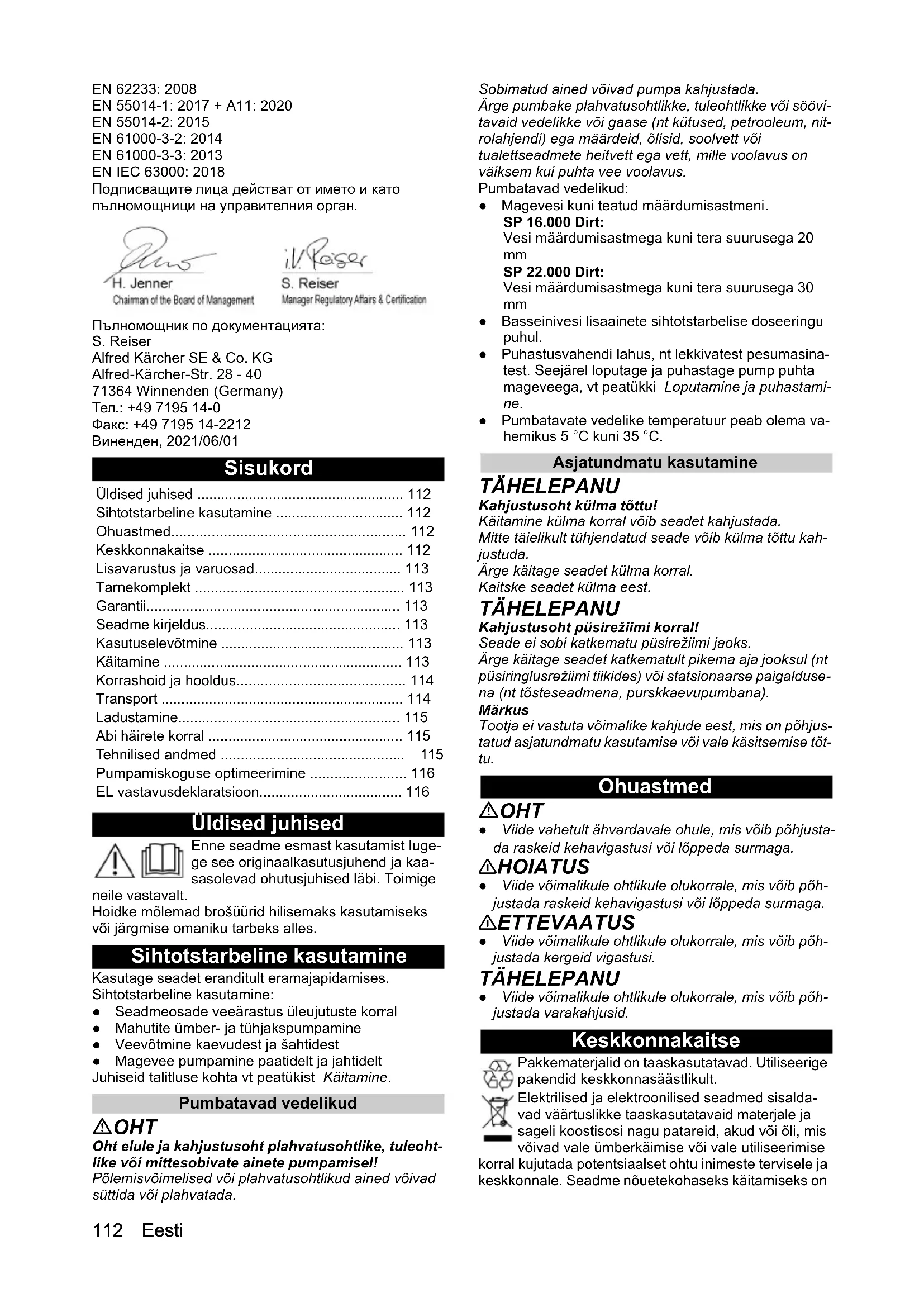

принадлежности) kg 4,9 6,5112 Eesti EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Подписващите лица действат от името и като пълномощници на управителния орган. Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Виненден, 2021/06/01 Sisukord Üldised juhised Enne seadme esmast kasutamist luge- ge see originaalkasutusjuhend ja kaa- sasolevad ohutusjuhised läbi. Toimige neile vastavalt. Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles. Sihtotstarbeline kasutamine Kasutage seadet eranditult eramajapidamises. Sihtotstarbeline kasutamine: ● Seadmeosade veeärastus üleujutuste korral ● Mahutite ümber- ja tühjakspumpamine ● Veevõtmine kaevudest ja šahtidest ● Magevee pumpamine paatidelt ja jahtidelt Juhiseid talitluse kohta vt peatükist Käitamine. Pumbatavad vedelikud OHT Oht elule ja kahjustusoht plahvatusohtlike, tuleoht- like või mittesobivate ainete pumpamisel! Põlemisvõimelised või plahvatusohtlikud ained võivad süttida või plahvatada. Sobimatud ained võivad pumpa kahjustada. Ärge pumbake plahvatusohtlikke, tuleohtlikke või söövi- tavaid vedelikke või gaase (nt kütused, petrooleum, nit- rolahjendi) ega määrdeid, õlisid, soolvett või tualettseadmete heitvett ega vett, mille voolavus on väiksem kui puhta vee voolavus. Pumbatavad vedelikud: ● Magevesi kuni teatud määrdumisastmeni. SP 16.000 Dirt: Vesi määrdumisastmega kuni tera suurusega 20

SP 22.000 Dirt: Vesi määrdumisastmega kuni tera suurusega 30

• ● Basseinivesi lisaainete sihtotstarbelise doseeringu puhul. ● Puhastusvahendi lahus, nt lekkivatest pesumasina- test. Seejärel loputage ja puhastage pump puhta mageveega, vt peatükki Loputamine ja puhastami- ne. ● Pumbatavate vedelike temperatuur peab olema va- hemikus 5 °C kuni 35 °C. Asjatundmatu kasutamine TÄHELEPANU Kahjustusoht külma tõttu! Käitamine külma korral võib seadet kahjustada. Mitte täielikult tühjendatud seade võib külma tõttu kah- justuda. Ärge käitage seadet külma korral. Kaitske seadet külma eest. TÄHELEPANU Kahjustusoht püsirežiimi korral! Seade ei sobi katkematu püsirežiimi jaoks. Ärge käitage seadet katkematult pikema aja jooksul (nt püsiringlusrežiimi tiikides) või statsionaarse paigalduse- na (nt tõsteseadmena, purskkaevupumbana). Märkus Tootja ei vastuta võimalike kahjude eest, mis on põhjus- tatud asjatundmatu kasutamise või vale käsitsemise tõt- tu. Ohuastmed OHT ● Viide vahetult ähvardavale ohule, mis võib põhjusta- da raskeid kehavigastusi või lõppeda surmaga. 몇 HOIATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada raskeid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada kergeid vigastusi. TÄHELEPANU ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada varakahjusid. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult. Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on Üldised juhised p. 112
• Sihtotstarbeline kasutamine p. 112
• Ohuastmed p. 112
• Keskkonnakaitse p. 112
• Lisavarustus ja varuosad p. 113
• Tarnekomplekt p. 113
• Garantii p. 113
• Seadme kirjeldus p. 113
• Kasutuselevõtmine p. 113
• Käitamine p. 113
• Korrashoid ja hooldus p. 114
• Transport p. 114
• Ladustamine p. 115
• Abi häirete korral p. 115
• Tehnilised andmed p. 115
• Pumpamiskoguse optimeerimine p. 116
• EL vastavusdeklaratsioon Eesti 113 neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Seadme tarnekomplekt on kujutatud pakendil. Lahtipak- kimisel kontrollige, kas pakendi sisu on täielik. Puudu- olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat. Garantii Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima vo- litatud klienditeeninduse poole. (Aadressi vt tagaküljelt) Seadme kirjeldus Jooniseid vt graafika lehekülgedelt Joonis A 1 Kandekäepide 2 Pistikuga võrguühenduskaabel 3 Automaatne õhutusseadis 4 Quick-connect 5 Pumba ühendusdetail G 1 ½ (1”, 1 ¼” ja 1 ½” vooli- kuühendus ja G 1 ½ - keere) 6 Ühendusotsak (G 1 ½ - keere) 7 Lukustus (ujuklüliti) 8 Kõrguseseadur (ujuklüliti) 9 Ujuklüliti 10 *Pumbaühendusdetail G 1 ( ¾″ ja 1″ voolikuühen- dus ja G 1 - keere) 11 *Tagasilöögiventiil 12 G 1 - keermeühendus (SP 16.000 Dirt) 13 Eelfilter (SP 22.000 Dirt) p. 116

• Ei sisaldu tarnekomplektis. Kasutuselevõtmine OHT Elektrilöögi- ja vigastusoht! Seade sisaldab elektrilisi ja mehaanilisi komponente. Enne kokkupanekut, lahtivõtmist või puhastamist lahu- tage seade alati vooluvõrgust. Märkus Mida lühem on vooliku pikkus ja suurem on vooliku läbi- mõõt, seda suurem on pumpamisvõimsus. Pumba ummistumise vältimiseks kasutage eelfiltrit voo- likute puhul, mille läbimõõt on väiksem kui 1 ¼″. ● SP 16.000 Dirt erivarustus ● SP 22.000 Dirt integreeritud seisujala sisse Pumba ühendus on varustatud pistiksüsteemiga (Quick-Connect). Ühendusotsak koos pumbaühendusdetailiga G 1 ½ ja G

1 - keermeühendusega on seadmega monteerimata ku-

jul kaasas. Märkus Pumba ühendusdetaili G 1 ½ külge saab ühendada voolikuid läbimõõduga 1″, 1 ¼″ ja 1 ½″. Soovitud terasuuruste pumpamiseks tuleb valida piisa- valt suur vooliku läbimõõt ja lühendada pumba ühen- dusdetail G 1 ½ vastavalt soontel. Ka väiksemate terasuuruste puhul soovitatakse suurt vooliku läbimõõ- tu, et võimaldada suurt läbivooluhulka. Vooliku ühendamine pumba külge 1″, 1 ¼″ või 1 ½″ vooliku kasutamisel: 1 Keerake pumba ühendusdetail G 1 ½ ühendusotsa- ku külge. Joonis B 2 Lükake voolikuklamber voolikule. 3 Lükake voolik pumba ühendusdetailile G 1 ½ ja kin- nitage see voolikuklambriga. 4 Lükake ühendusotsak Quick-Connecti. Joonis C Vooliku ühendamine pumba külge ¾″ või 1″ vooliku kasutamisel (SP 16.000 Dirt): 1 Keerake G 1 keermeühendus ühendusotsaku külge. 2 Monteerige pumbaühendusdetaili G 1 erivarustus (6.997-359.0 pumbaühendusdetail G 1 (33,3 mm) sh tagasilöögiventiil - ei kuulu tarnekomplekti) G 1 keermeühendusele: a Asetage tagasilöögiventiil G 1 keermeühenduse- le nii, et kiri „UP“ oleks loetav. b Keerake pumbaühendusdetail G 1 keermeühen- dusele G 1. 3 Lükake voolikuklamber voolikule. 4 Lükake voolik pumba ühendusdetailile G 1 ja kinni- tage see voolikuklambriga. 5 Lükake ühendusotsak Quick-Connecti. Joonis C Pumba ülesseadmine / sissekastmine: 1 Pistke ujuklüliti kõrguseseadur fiksaatorisse. Joonis D 2 Asetage pump seisustabiilselt kindlale aluspinnale pumbatavasse vedelikku või kastke see kandekäe- pideme külge kinnitatud trossi abil sisse. Märkus Imemispiirkonda ei tohi saasteainetega blokeerida. Mu- dase aluspinna korral asetage pump telliskivile või muu- le sarnasele. Pidage silmas, et pump seisaks horisontaalselt. Ärge kandke pumpa kaablist või vooli- kust. Käitamine OHT Oht elule elektrilöögi tõttu! Pinget juhtivate detailide puudutamisel esineb elektri- löögi tõttu oht elule. Ärge puudutage käitamise ajal kandekäepideme külge kinnitatud trossi ega esemeid, mis puutuvad kokku pumbatava vedelikuga (nt pumbatavasse vedelikku ula- tuvad torustikud, piirded) ja ärge pistke käsi pumbatava vedeliku sisse. Automaatne õhutusseadis

1. Väiksema vedelikutaseme korral pääseb võimalik

sisseimetud või pumbas olev õhk automaatse õhu-114 Eesti tusseadise kaudu välja. Lisaks õhule võib välja tun- gida ka vedelik. Kui pumbal on madala vedelikutaseme korral prob- leeme sisseimemisel, tõmmake võrgupistik kordu- valt välja ja pistke sisse, et toetada sisseimemisprotsessi. Joonis E Automaatrežiim

1. Seadistage ujuklüliti kõrguse reguleerimise ja kaabli

pikkuse kaudu. Märkus Kui pumpa käitatakse järelevalveta, seadistage ujuklüliti alati ülemisse asendisse, et tagada pumba usaldus- väärne väljalülitamine. Joonis F Märkus Kui pump seadistatakse alumisse positsiooni, seadista- ge ujuklüliti ja fiksaatori vaheline kaabli pikkus 2,5 cm peale, vt märgistust kaablil. Joonis G

2. Pistke võrgupistik pistikupessa.

Märkus Automaatrežiimil juhib ujuklüliti pumpamist automaat- selt. Pump lülitub sisse kohe, kui ujuklüliti on tõusva vedeli- kutaseme tõttu saavutanud sisselülituskõrguse. Pump lülitub välja kohe, kui ujuklüliti on langeva vedeli- kutaseme tõttu saavutanud väljalülituskõrguse. Ujuklüliti liikumisvabadus peab olema tagatud. Ujuklüliti ja fiksaatori vaheline kaabli pikkus peab olema vähemalt 2,5 cm. Sisselülituskõrgus / väljalülituskõrgus (ujuklüli- ti kõige alumises asendis): Sisselülituskõrgus / väljalülituskõrgus (ujuklüli- ti kõige ülemises asendis):

• Lülituskõrgused varieeruvad vastavalt ujuklüliti asetusele ning ujuklüliti ja fiksaatori vahelise kaabli pikkusele. Soovitame säilitada eelseadistatud kaabli pikkuse. Manuaalne režiim Märkus Manuaalses režiimis jääb pump pidevalt sisselülitatuks. Selleks, et pump imeks manuaalses režiimis automaat- selt sisse, peab vedelikutase olema vähemalt 60 mm (SP 16.000 Dirt) või 50 mm (SP 22.000 Dirt). Pump suu- dab pumbata kuni jääkvedelikukõrguseni 25 mm (SP

16.000 Dirt) või 35 mm (SP 22.000 Dirt). Esitatud jääk-

vedelikukõrgus saavutatakse ainult manuaalses režii- mis. Ujuklüliti liikumisvabadus peab olema tagatud.

1. Kinnitage ujuklüliti fiksaatorisse ülespoole suuna-

tult. Joonis H TÄHELEPANU Kahjustusoht kuivkäigu korral! Kuivkäik põhjustab pumba suuremat kulumist. Ärge jätke pumpa manuaalsel käitusel järelevalveta. Tõmmake kuivkäigu korral võrgupistik viivitamatult pis- tikupesast välja.

2. Pistke võrgupistik pistikupessa.

1. Tõmmake võrgupistik pistikupesast välja.

Seade peatub. TÄHELEPANU Kahjustusoht! Kuivanud mustusest või lisaainetest tingitud kahjustus- oht. Loputage ja puhastage seadet kohe pärast iga kasuta- mist.

2. Kui pumbatud on määrdunud või lisandeid sisalda-

vat vedelikku, siis loputage ja puhastage seadet ko- he pärast käituse lõpetamist, vt peatükki Loputamine ja puhastamine.

3. Tühjendage seade ja tarvikud ning laske neil kuiva-

da. Korrashoid ja hooldus OHT Elektrilöögi- ja vigastusoht! Seade sisaldab elektrilisi ja mehaanilisi komponente. Puhastamist ja kasutajapoolset hooldust ei tohi teosta- da lapsed. Loputamine ja puhastamine TÄHELEPANU Kahjustusoht! Kuivanud mustusest või lisaainetest tingitud kahjustus- oht. Loputage ja puhastage seadet kohe pärast iga kasuta- mist. 1 Kui pumbatud on määrdunud vedelikku või lisandeid sisaldavat vedelikku, tuleb seadet pärast seda lopu- tada: Pumbake seadmega puhast, ilma lisanditeta magevett, kuni kõik saasteained või lisandid on seadmest välja loputatud. OHT Elektrilöögi- ja vigastusoht! Seade sisaldab elektrilisi ja mehaanilisi komponente. Enne kokkupanekut, lahtivõtmist või puhastamist lahu- tage seade alati vooluvõrgust. 2 Tõmmake võrgupistik pistikupesast välja. 3 Vajutage Quick-Connecti nuppu ja tõmmake ühen- dusotsakud ära. Joonis C 4 Vajaduse korral eemaldage jäägid voolikust ja Quick-Connectilt. 5 Puhastage seadet väljastpoolt pehme, puhta lapiga ja puhta mageveega. 6 Tühjendage seade ja tarvikud ning laske neil kuiva- da. Hooldus Seade on hooldusvaba. Transport Käsitsi transportimine Min / Max SP 16.000 Dirt SP 22.000 Dirt Sisselülituskõr- gus cm* 18 / 21 20 / 24 Väljalülituskõr- gus cm* 4 / 12 6 / 15 Min / Max SP 16.000 Dirt SP 22.000 Dirt Sisselülituskõr- gus cm* 28 / 31 33 / 36 Väljalülituskõr- gus cm* 14 / 22 19 / 27Eesti 115 몇 ETTEVAATUS Vigastusoht komistamise tõttu! Lahtiste kaablite ja voolikute otsa komistamisel esineb vigastusoht. Pidage seadme ümberpaigutamisel silmas kaableid ja voolikuid.

1. Tõstke seade kandekäepidemest üles ja kandke.

Transportimine sõidukites 몇 HOIATUS Vigastusoht, kahjustusoht! Pidage transportimisel silmas seadme kaalu. Asetage või kinnitage seade vastavalt kehtivatele juhis- tele, et see ei saaks transpordi ajal libiseda ega ümber minna.

2. Kindlustage seade sõidukites transportimisel vasta-

valt kehtivatele määrustele libisemise ja ümberkuk- kumise vastu. Ladustamine TÄHELEPANU Kahjustusoht külma tõttu! Mitte täielikult tühjendatud seade võib külma tõttu kah- justuda. Tühjendage seade ja tarvikud täielikult enne nende la- dustamist. Kaitske seadet külma eest. Hoidke seadet külmumiskindlas kohas ja mitte välistin- gimustes. 몇 ETTEVAATUS Vigastus- ja kahjustusoht! Seade võib kaldus pindadel ümber kukkuda. Pidage ladustamisel silmas seadme kaalu.

1. Tühjendage pump ja tarvikud täielikult.

2. Laske pumbal ja tarvikutel kuivada.

3. Hoidke pumpa külmumiskindlas kohas.

Abi häirete korral Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tun- nustatud klienditeeninduse poole. Tehnilised andmed Viga Põhjus Kõrvaldamine Pump töötab, aga ei pumpa Pumbas on õhk. 1. Tõmmake mitu korda võrgupistik pistikupe- sast välja ja pistke sisse, kuni vedelik on sisse imetud. Imemispiirkond on ummistunud. 1. Tõmmake võrgupistik pistikupesast välja.

2. Puhastage imemispiirkond.

Vedelikutase on manuaalses käituses lii- ga madal.

1. Kastke pump võimalikult sügavalt pumbale

lubatud vedeliku sisse, vt peatükki Käita- mine. Pump ei käivitu või jääb käituse ajal järsku seis-

Voolutoide on katkenud. 1. Kontrollige kaitsmeid ja elektriühendusi. Termokaitselüliti lülitas pumba ülekuu- menemise tõttu välja.

1. Tõmmake võrgupistik pistikupesast välja.

4. Puhastage imemispiirkond.

5. Hoidke ära pumba kuivkäik.

Mustuseosakesed blokeerivad imemis- piirkonna.

1. Tõmmake võrgupistik pistikupesast välja.

2. Puhastage imemispiirkond.

Pumpamisvõimsus lan- geb Imemispiirkond on ummistunud. 1. Tõmmake võrgupistik pistikupesast välja.

2. Puhastage imemispiirkond.

Pumpamisvõimsus on liiga väike Maksimaalne tõstekõrgus on ületatud. Vooliku läbimõõt ja vooliku pikkus on va- lesti valitud.

1. Järgige maksimaalset pumpamiskõrgust,

vt peatükki Tehnilised andmed.

2. Vajaduse korral valige suurem vooliku läbi-

mõõt või lühem voolikupikkus, vt peatükki Pumpamiskoguse optimeerimine. Quick-Connecti ei saa avada või sulgeda Pistiksüsteem on määrdunud. 1. Eemaldage klamber.

Dirt Seadme võimsusandmed Võrgupinge V 230-240 230-240 Võrgusagedus Hz 50 50 Nimivõimsus W 550 750 Juurdevoolu kogus, mak- simaalne l/h 16.000 22.000 Rõhk (max) MPa (bar) 0,08 (0,8) 0,08 (0,8) Pumpamiskõrgus (max) m 8 8
