Toote tüüp	Juhtmeta akutoitel mitmeotstarbeline tööriist
Mark	EGO
Mudel	MST1500EB (mootoriüksus PH1400E + tarvikud)
Pinge	56 V (alalisvool)
Mootoriüksuse kaal (ilma akuta)	2,73 kg
Äärelõikuri pikenduse kaal (ilma akuta)	1,59 kg
Lõikelaius (äärelõikur)	38 cm
Lõikeniidi läbimõõt	2,4 mm (keerdunud nailonniit)
Tühikäigu kiirus (äärelõikur)	5000 / 6000 min⁻¹ (2 kiirust)
Garanteeritud helivõimsuse tase	96 dB(A)
Helirõhu tase kõrva juures	83,2 dB(A) (K=3 dB(A))
Vibratsioon (esikäepide)	1,1 m/s² (K=1,5 m/s²)
Vibratsioon (tagumine käepide)	1,4 m/s² (K=1,5 m/s²)
Pakendi sisu	Mootoriüksus, reguleeritav abikäepide, õlarihm, kasutusjuhend, äärelõikuri pikendus, kaitsekate, kuuskantvõti, mitmeotstarbeline võti
Peamised funktsioonid	Kasutatav koos EGO tarvikutega: servalõikur (EA0800), võsalõikur (BCA1200), äärelõikur (STA1500), pikendussaag (PSA1000), pikendushekilõikur (HTA2000)
Hooldus ja puhastus	Puhasta niiske lapiga ja pehme pesuvahendiga. Määri ülekandehambaid iga 50 tunni järel käigumäärdega. Ära kasuta lahusteid.
Ohutus	Kanna kaitseprille ja kuulmiskaitseid. Hoia inimesed ja loomad vähemalt 15 m kaugusel. Kasuta õlarihma. Ära jäta vihma kätte.
Varuosad	Ühilduvad akud: BA1120E, BA2240E, BA2800, BA3360, BA4200. Laadijad: CH5500E, CH2100E.
Remonditavus	Usalda kõik remonditööd kvalifitseeritud remondimehele. Kasuta ainult identseid EGO varuosi.
Garantii	Täielike tingimuste saamiseks külasta veebisaiti egopowerplus.com.

Korduma kippuvad küsimused - MST1500EB EGO

Kuidas paigaldada aku mootoriüksusele?

Joonda aku ribid tööriista kinnitussoontega, seejärel vajuta, kuni kuulete klõpsatust. Eemaldamiseks vajuta lukustusnuppu ja tõmba.

Kuidas tööriista sisse ja välja lülitada?

Vajuta ja hoia all lukustusnuppu, seejärel vajuta päästikulülitit. Vabasta päästik seiskamiseks. Mootor töötab ainult siis, kui mõlemat on vajutatud.

Kuidas reguleerida pöörlemiskiirust?

Kasuta tagumisel käepidemel asuvat madala/kõrge kiiruse lülitit (asendid 1 ja 2). Asend 1 = madal kiirus, asend 2 = kõrge kiirus.

Kuidas kinnitada tarvik mootoriüksusele?

Lülita mootor välja ja eemalda aku. Keerake lahti siduri tiibmutrivõti. Joonda tarviku võlli ja siduri nooled, lükake kuni klõpsuni, seejärel pingutage tiibmutrivõti tugevalt.

Kuidas reguleerida lõikeniidi pikkust äärelõikuril?

Kui tööriist töötab, koputa lõikepead kergelt vastu maad. Niit kerib automaatselt lahti. Ole ettevaatlik, et mitte liiga tugevalt koputada, et mitte pead kahjustada.

Kuidas vahetada lõikeniiti?

Eemalda aku. Pööra pooli korpust, et joondada LOAD-märgised aasadega. Sisesta 5 m 2,4 mm niiti aukudesse, seejärel pööra korpust, et kerida, kuni mõlemal küljel on 14 cm.

Kuidas kinnitada õlarihma?

Ava rihma konks ja haagi see mootoriplokil asuvasse kinnitusaasa. Reguleeri pikkust mugavaks kasutamiseks. Hädaolukorras eemalda see kiiresti õlalt.

Milliseid ohutusmeetmeid enne kasutamist võtta?

Kanna alati kaitseprille ja kuulmiskaitseid. Ära kanna avaraid riideid. Hoia inimesed ja loomad vähemalt 15 m kaugusel. Ära kasuta vihma käes.

Kuidas hooldada äärelõikurit?

Pärast iga kasutamist puhasta võlli ja pea ümber keerdunud rohi. Iga 50 tunni järel määri ülekandehambaid määrdega. Puhasta ventilatsiooniavad harjaga.

Mida teha, kui lõikepea ei lase niiti edasi?

Kontrolli, et pea pole rohuga ummistunud. Kui pool on tühi, vaheta niit. Puhasta pool ja korpus. Kui niit on liiga lühike, tõmba otsad käsitsi välja.

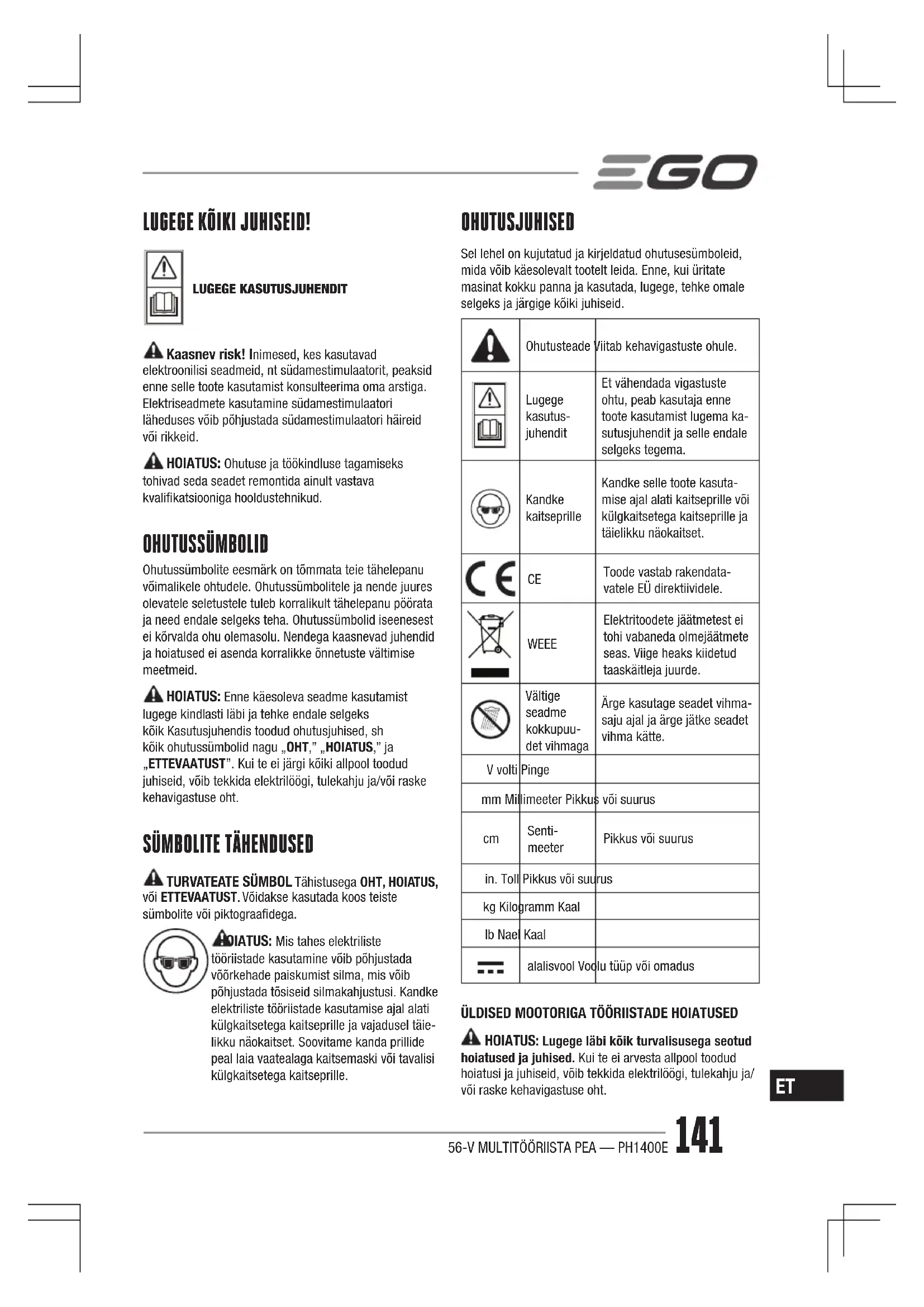

KASUTUSJUHEND MST1500EB EGO

ET 56-v multitöörista pea 141

EN

READ ALL INSTRUCTIONS!

READ OPERATOR'S MANUAL

Kaasnev risk! Inimesed, kes kasutavadelektronilisi seadmeid, nt sudamestimulaatorit, peaksidense selle toote kasutamist konsulteerima omarstiga. Elektriseadmete kasutamine sudamestimulaatori laheduses voib pohjustada sudamestimulaatori hairid voi rikkeid.

HOIATUS: Ohutuse ja tookindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsioniga houldustehnikud.

OHUTUSSÜMBOLID

Ohutussumbolite eesmärk on tommata teie tahelepanu voimalikele ohtudele. Ohutussumbolitee ja nende juures olevatele selestusteuletb korralikult tahelepanu poorata ja need endale selgeks teha. Ohutussumbolid iseenesest ei koralda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke onnetuste valtimise meetmeid.

HOIATUS: Enne kaesoleva seadme kasutamist lugege kindlasti Iabi ja tehke endale selgeks koik Kasutusjuhendis toodud ohutusjuhised, sh koik ohtussumbolid nagu .OHT," HOIATUS," ja "ETTEVAATUST". Kui te ei jargi koiki allpool toodud juhiseid, voib tekkida elektrilogoi, tulekahju ja/voi raske kehavigastuse oht.

SÜMBOLITE TAHENDUSED

A TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, vōi ETTEVAATUST. Vōidakse kasutada koos teiste sümbolite vōi piktograafidega.

AOIATUS: Mis tahes elektriliste tooriistade kasutamine voib pohjustada vorkehade paskumist silma, mis voib pohjustada tosiseid silmakahjustusi. Kandke elektriliste toriistade kasutamise ajal ati kulgkaitsetega kaitseprille ja vajadusel taielikku naokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski voi tavalisi kulgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutusesumboleid, mida voib kaesolevalt tootelt leida. Enne, kui uritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja jargige koiki juhiseid.

	Ohutusteade	Viitab kehavigastuste ohule.
	Lugege kasutus- juhendit	Et vähendada vigastuste ohtu, peab kasutaja enne toote kasutamist lugema ka- sutusjuhendit ja salle endale selgeks tegema.
	Kandke kaitseprille	Kandke selle toote kasuta- mise ajal alati kaitseprille või külgkaitsetega kaitseprille ja täielikku nõokaitset.
CE	CE	Toode vastab rakendata- vatele EU direktiviidele.
	WEEE	Elektritoodete jäätmest ei tohi vabaneda olmejäätmete seas. Võige heaks kiidetud taaskäitleja juurde.
	Välttige seadme kokkupuu- det vihmaga	Ärge kasutage seadet vihma- saju ajal ja arge jätke seadet vihma kätte.
V volti	Pinge
mm Millimeter Pikkus	või suurus
cm	Senti- meeterr	Pikkus või suurus
in. Toll	Pikkus või suurus
kg Kilogramm Kaal
lb Nae	Kaal
	alalisvool Võl	lu tüup või odamus

ÜLDISED MOOTORIGA TÖRISTADE HOIATUSED

HOIATUS: Lugege labi kok turvalisusega seotud hoiatused ja juhised. Kui te ei arvesta allpool toodud hoiatusi ja juhiseid, voib tekkida elektrilooqi, tulekahju ja/ voi raske kehavigastuse oht.

Säilitage hoiatused ja juhised hilisemaks kasutuseks.

Hoiatustes kasutad termin "mootoriga tooriist" viitab voolu joul (juhtmega) tottavale mootorigataoristale voi aku joul tootavale (juhtmeta) tooriistale.

TÖÖPIIRKONNA OHUTUS

• Tööpiirkond peab olemu puhas ja hasti valgustud. Segadus voi valgustamata toöpiirkonnad suurendavid onnetuste toenäosust.
• Arge kasutage elektrilisi tooriistuplahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, bensiini voi tolmu. Mootorigataoriistad tekitavad sademeid, mis voivad suudatolmu voi aurasid.
  Mootoriga tõriistadega tõtamisel hoidke lapsed ja körvalseisjad eemal. Tahelepanu Hajumisel voite kaotada kontrolli seadme üle.

ELEKTRILINE OHUTUS

Elektrilised tooriistad tuleb uhendada sobivasse pistikupessa. Arge kunagi mutke pistikut mitte mingil viisil. Arge kasutage koos maandatud elektriliste tooriistadega mingisuguseid üleminekuadaptereid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrloogi ohtu.
Välttige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suurrenb elektrilögi oht.
- Arge jatke elektrilisi tooriistu vihma katte ega niiskettese tingimustesse. Vee sattumine elektrilise tooriista sisse suurendab elektrlogi ohtu.
- Arge rikkuge juhet. Arge kasutage juhet elektritiöriista kandmiseks voi tombamiseks ja arge tommake juhtmest, kui soovite pistikut pistikupesast eemaldada. Valtige juchtke kokkupuudet kuumade objektide, oli, teravate aärte voi liikuvate osadega. Kahjustatud voi puntras juhtmed suurrendavad elektrilögi ohtu.
Elektrilise tooriistaga valitingimustes tootamiseks kasutage valitingimustesse sobivat pikendusjuhet. Valitingimustesse sobiva juhtme kasutamine vahendab elektrlogi ohtu.
Kui peate kindlasti tooriista marjas kohas kasutama, kasutage seadet, milel on maandusrikke katkestus. Maandusrikke katkestusega seadme kasutamine vahendab elektrilogi ohtu.

ISIKLIK OHUTUS

Olge tahelepanelik, tootage hoolikalt ja kasutage tervet moistust. Arge kasutage elektrilist toorista, kui olete vasinud voi tarvitanud narkootikume, alkoholi voi ravimeid. Vaid hetkeline tahelepanematus mootoriga toorista kasutamisel voib pohjustada raskeid kehavigastusi.
Kasutage isikukaitsevahendeid. Kandke silmakaitsevahendeid. Tootingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, tugeva peakatte voi kuulmiskaitsmete) kasutamine vahendab kehavigastuste ohtu.
Valtige soovimatut kavitumist. Veenduge, et luliti on mitteaktiivses asendis enne kui uhendate vooluvorgu voi akuplokiga ning enne seadme kandmist voi üles tostmist. Elektrööristade kandmine sorme lulil hoides voi aktiivses olekus lulitga pohjustab onnetusi.
Enne tooriista sisselulitamist eemaldage sellett kohandusvotmed ja mutrivotmed. Tooriista poorleva osa kulge unustatud tooriistad voivad pohjustada kehavigastusi.
- Arge kiunitage liiga kaugele. Töotage ainult kindlal maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii sailitate töriista üle ootamatutes olukordades parema kontrolli.
Rietuge asjakohaselt. Arge kandke ehteid ega avaraid rideid. Valtige omu juuste, riiete ja kinnaste kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed voivad liikuvate osade vahele kinni jäda.
Kui totega on kaasas vahendid tolmukogumis- ja valjavotuseadmete uhendamiseks, veenduge, et need seadmed on korralikult uhendatud ja correktses kasutuses. Tolmukogumisseadmete kasutamine vahendab toluga seotud ohtusid.

AKUSEADMETE KASUTAMINE JA HOOLDUS

• Arge rakendage tooriista kasutamisel jodu. Kasutage konkreetseks tooks sobivat tooriista. Sobiva tooriistaga sobival kiirusel toitades, saate to valmis kiiresti ja ohutult.
• Arge kasutage tõrìsta, mida ei saa lulitist sisse ja valja lulitada. Elektrilised tõrìistad, mille luliti ei tõöta, on ohtlikud ja tuleb parandada.
  Eemaldage juhe vooluvorgust ja/voi akuplokk seadme kuljest enne kui alustate seadme kohandamist, lisakkomponentide lisamist voi eemaldamist ja enne kui hakkate seadet houstama. Need ohutusmeetmed vahendavad seadme tahtmatu kaivitamise voimalust.

Tööristu, mida te hetkel ei kasuta, hoidke lastele kattesaamatus kohas ning arge lubage nendega tootada isikutel, kes pole toöristade toöphimötega voi kæsoleva juhendiga tutvunud. Koolitamata isikute kæs on elektrilised toöristad ohtlikud.
Akuseadmete hooldamine Kontrollige, kas komponendid on korrektset ja oondatud ja ega ukski osa pain Dunud pole ning jalgige ka muid aspekte, mis voiksid tooriista odusim mogutada. Kahjustuste leidmisel laske toorist enne jrgmist kasutust remontida. Paljude onnetuste pohjuseks on kehasti hooldatud tooriistad.
- Hoidke omatooristu teravate ja puhastena. Korralikult hooldatud ja teravate servadega loikeaired ei paindu nii kergesti ja on lihtsamini juhitavad.
- Kasutage tõrliista, selle lisakomponente, tõrstaosi jm vastavalt kæsolevale juhendile, vöttes arvesse tõtingimusi ja teostatavat tõd. Tõrliista mitte-eesmargipärane kasutamine voib pöhjustada ohtlikke olukordi.
Seda 56 V PH1400E toitepead saab kasutada vaid jargmiste EGO tarvikutega:

TARVIKU TÜÜP MUDELI NUMBER
Servalöikur EA0800
Võsalöikur BCA1200
Trimmer STA1500
Pikendusvarrega saag PSA1000
Pikendusvarrega hek- ittrimmer	HTA2000

AKUSEADMETE KASUTAMINE JA HOOLDUS

• Kasutage laadimiseks ainult tootja poolt ette nahtud laadijaid. Akulaadija, mis sobib teatud tüpi akuplokile, voib pohjustada talekahju ohtu, kui seda kasutada mone teise akuplokiga.
• Kasutage elektrilisi tooriistu ainult nende jaoks ette nahtud akuplokkidega, mis on loetletud allpool. Mone muu akuploki kasutamine voib pohjustada vigastuste ja tulekahju ohtu.

AKU	LAADIJA
BA1120E, BA2240E, BA2800, BA3360, BA4200 (BA3360 & BA4200 ei ole rakendarvad, kui kasutusel on võsalöikuri tarvik)	CH5500E, CH2100E

Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambritest, mintidest, votmetest, naeltest, kruvidest ja muudest väikest metallesemetest, mis voivad klemmide vahel ühenduse luua. Aku klemmide lühiuhendus voib pohjustada poletushaavu ja talekahu ohtu.
Valedes tingimustes kasutamisel voib akust vedelikku valja tulla;valtige kokkupuudet sellega. Kokkupuute tekkimisel loputage veega.Kui vedlik satub silma,poorduge lisaks ka arsti poole.Akest valjuv vedelik voib pohjustada arritust voi pletalusi.

HOOLDUS

Laske oma akutöriista hooldada kvalifitseritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab akuploki ohutuse sälilmise.
Kui esineb olukordi, mis pole kaesolevas juhendis kirjeldatud kaituge hoolsalt ja lahtuge tervest moistusest. Kusige abi EGO hoolduskeskusest.

HOIDKE SEE KASUTUSJUHEND ALLES

TÄIENDAVAD OHUTUSREEGLID LEIATE VASTAVARAVIKU KASUTUSJUHENDIST

SPETSIFIKATSIOONID

Pinge	56 V = =
Mass (ilma akuplokita) (mõödetud vastavalt 2000/14/EN)	2,73 kg

PAKENDI LOEND

OSA NIMI KOGUS
Toitepea 1
Kohandatav eesmine abikäepide 1
Ölarihm 1
Kasutusjuhend 1

KIRJELDUS

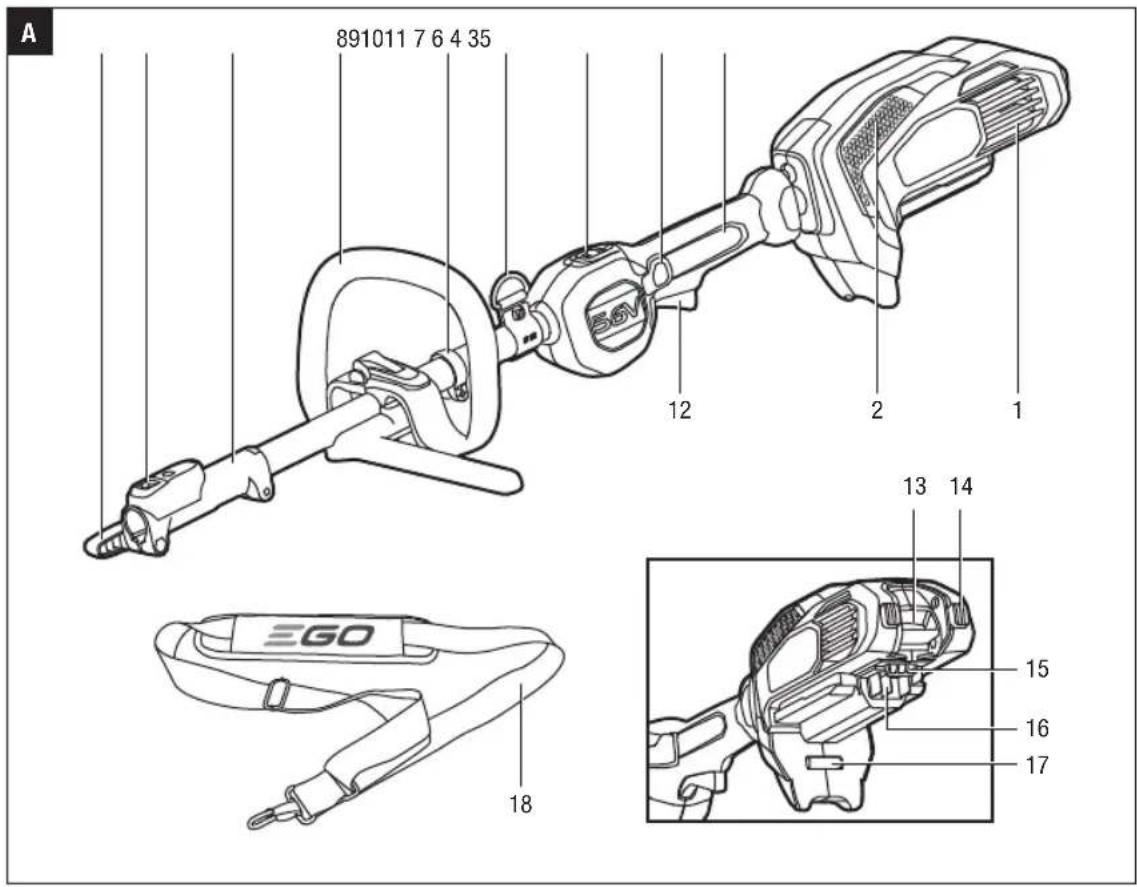

TUNNE OMA TOITEPEAD (joon. A)

1. Ohu vajalaskeava
2. ōhu sissevótuva
3. Tagumine käepide
4. Lukustusnupp
5. Kiire/madala kiiruse nupp
6. Kunniserongas
7. Kohandatav eesmine abikäepide
8. Haakeseadis
9. Völli vabastusnupp
10. Tijbnupp.
11. Tökkelatt
12. Päästik
13. Akuvabastusnupp
14. Kummipadjast kaitse
15. Rii
16. Elektrikkontaktid
17. Väljutsemhanism
18. ōlarihm (täiendav tarvik)

SEADE

HOIATUS: Kui moni osa on kahjustatud voi puudub,
arge kasutage seadet enne kui see osa on parandatud.
Kasutades kahjustatud voi vajalike componentideta
seadet,voite saada raskeid vigastusi.
HOIATUS: toote kokkupanemise, kohandamise, puhasamise voi mittekasutamise ajaks tuleb akuplokk alati eemaldada.

TARVIKU TOITEPEAGA UHENDAMINE

HOIATUS: lugege ja moistke koigi valikuliste tarvikute kasutusjuhendeid ja jargige koiki hoiatusi ja juhiseid. Kui koiki juhiseid ei jargita, voib tagajäreks olla elektrilök, tulekahju ja/voi tösised isikuvigastused.
HOIATUS: See 56 V PH1400E toitepea on moeldud kasutamiseks vaid kaesolevas kasutusjuhendis loetletud EGO tarvikutega voi tarvikutega, mis on hiljem EGO toitepea jaoks loodud. Teiste, lubamatute, tarvikute kasutamine voib tekitada tosiseid vigastusi isikutele voi varale.

HOIATUS: Arge kunagi paigaldage, eemaldage voi reguleerige uhtegi lisaseadet kui mootor tootab voi aku on paigaldatud. Mootori peatamata jatmine voi aku eemaldamata jatmine voib pohjustada toseid vigastusi. ARGE KUNAGI KASUTAGE TOITEPEAD ILMA TARVIKUTA

Tarvik ühendatakse toitepeaga haakeseade abiil.

1. Seisake mootor ja eemaldage akupakk.
2. Vabastage tiibnupp.
3. Eemaldage tarviku kate. Joondage tarviku vollik asuv nool haakeseadel oleva noolega ja suruge tarvik volli haakeseadmesse, kuni kuulete klopsu, mis annab marku tarviku kinnitumisest (joon. B).

Joonise B osade kirjeldus:

B-1	Tarviku võll	B-4	Haakeseadel asuv nool
B-2	Tarviku võllil asuv nool	B-5	Võlli vabastusnupp
B-3	Tiibnupp	B-6	Toitepea võll

1. Tömmake tarviku völl, et veenduda tugevast ühendusest haakeseadmega. Vajadusel poörake tarviku völl küljelt-küljele, kuni see kohale napsab.
2. Pingutage tibnupp tugevalt.

HOIATUS: veenduge enne seadmete kasutamist, et tibnupp on pingul, kontrollige seda perioodiliselt ka kasutamise ajal, sest sedasi ennetate voimalikke vigastusi.

TARVIKU TOITEPEALT EEMALDAMINE

1. Seisake mootor ja eemaldage akupakk.
2. Vabastage tiibnupp.
3. Hoidke volli vabastusnuppu all ja tommake voipoorake tarviku voll haakeseadmest valja.

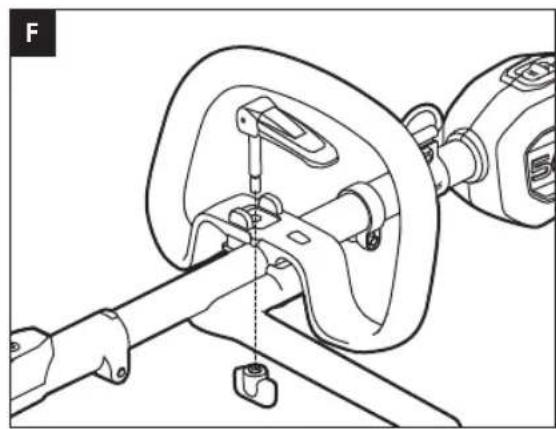

EESMISE ABIKÄEPIDEME PAIGALDAMINE JA KOHANDAMINE

1. Seisake mootor ja eemaldage paigaldatud akupakk.
2. Vabastage tiibmutter ja eraldage reguleeritav aesmine abikaeptide (joon.C).

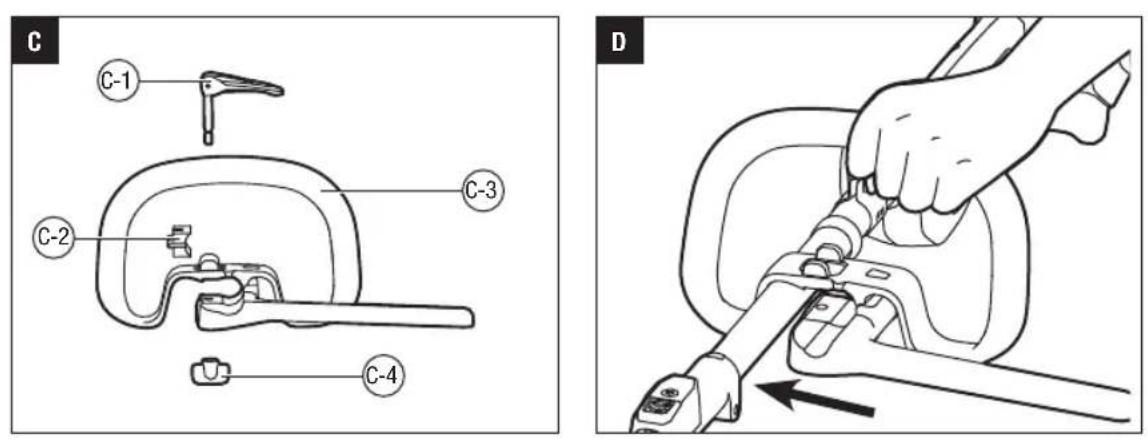

Joonise C osade kirjeldus, vt allapoole:

C-1	Lukustuspost	C-3	Eesmine käepide koos tõkkelatiga
C-2	Klambriblokk	C-4	Tiibmutter

1. Suruge eesmine abikäepide vollile lave ronga ja haakeseadme vahele (joon. D).

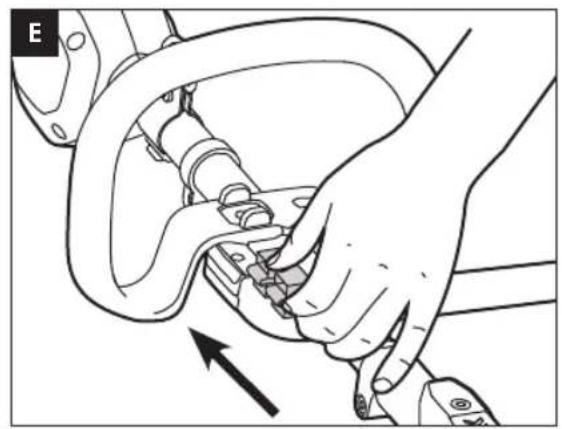

2. Sisestage klambriblokk käepideme pesasse (joon. E).

3. Kinnitage lukustuspost ja eelingutage need tiibmutriga. Veenduge, et eesmine abikäepide on suunaga ülespoole ja tagumise käepideme ulosa suunas (joon. F).
4. Kohandage eesmist abikäepidet lve ronga ja haakeseade vahel ning veenduge, et saate katt kasutamise ajal sirgelt hoida (joon. G).

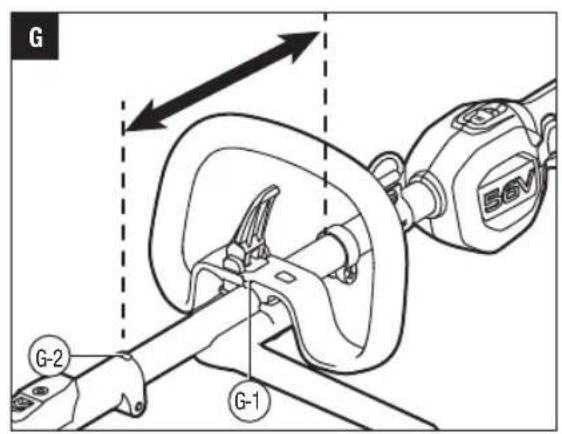

Joonise G osade kirjeldus, vt allapoole:

G-1 Noel G-2 Ettenahtud vahernik

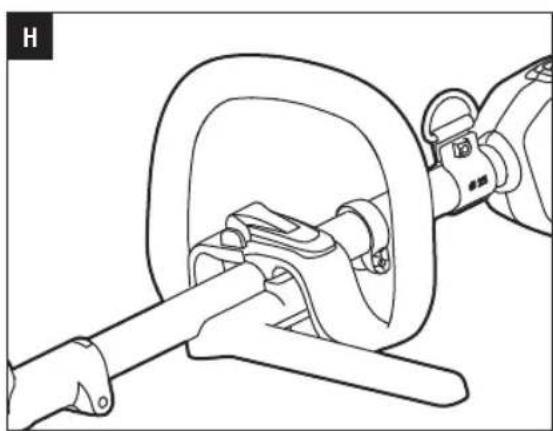

1. Seejärel lukustage likustusposthoob (joon.H)
   HOIATUS: arge kasutage toorista ilma tugeval kinnitatud eesmise abikaepidemeta.
   HOIATUS: eesmist abikäepidet tohib paigaldada vaid lave ronga ja haakeseadme vahele.

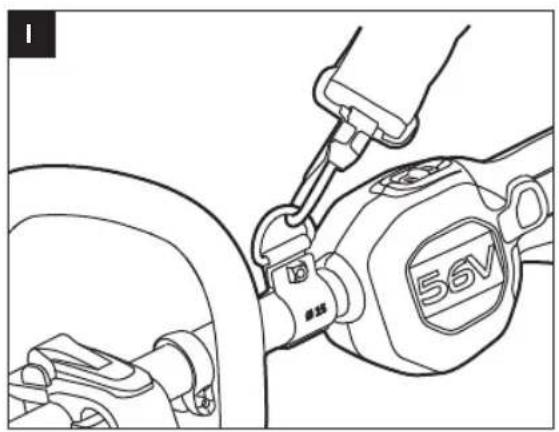

ÖLARIHMA PAIGALDAMINE

Vajutage rihma haagile, et see avada, ja ühendage see olarithma paigalduskininitusega toitepea küles (vt joon. l).

KASUTAMINE

HOIATUS: Arge mutuge toodet tundma oppides hooletuks. Pidage meees, et raskeid vigastusi pohjustavaks onnetuseks piisab ka sekundi murdosa pikkusest tahelepanematusest.
HOIATUS: kandke silmakaitsevahendeid. Vastasel juhul voivad esemed silma lenduda ja tekitada silma-voi teisi tosiseid kahjustusi.
HOIATUS: Arge kasutage lisaseadmeid voi -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoorvituslike lisaseadmete voi -tarvikute kasutamine voib pohjustada raskeid kehavigastusi.
HOIATUS: ARGE KUNAGI KASUTAGE TOITEPEAD ILMA TARVIKUTA.

AKUPLOKI PAIGALDAMINE/EEMALDAMINE

MÄRKUS: laadike akupakk enne esimest kasutuskorda täielikult.

Paigaldamiseks

Joondage aku ribad paigaldussoontega ja suruge akuplokki alla kuni kuulete klopsatust (joon. J).

Joonise J osade kirjeldus, vt allapoole:

J-1	Kinnitusava
J-2	Ribi

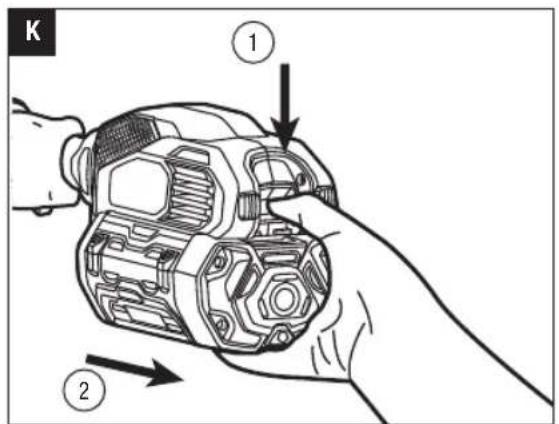

Eemaldamiseks

HOIATUS: tõsiste vigastuste vältimiseks eemaldage enne tõöriista kandmist või transportimist alati akupakk ja hoidke kaed eemal lukustusnPust ja päästikust.

TOITEPEA KAVITAMINE/PEATAMINE (Joon. L)

Käivitamine

Vajutage lukustusnuppu ja hoidke seda all. Toitepea kai vitamiseks vajutage päästkule. Toitepea poörlemiskiirus soltub sellest, kui tugevalt te päästkut vajutate. Tugevam surve tekitab suurema kiiuse.

Peatamine:

Vabastage päästik.

MÄRKUS: Mootor tötab vaid siis, kui nii lukustushoob
kui ka pästik on alla vajutatud.

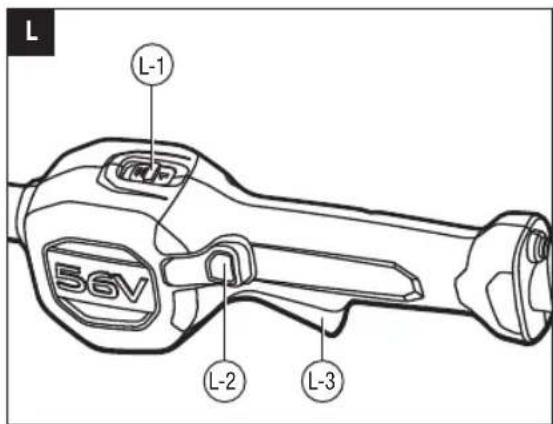

Kiiruse reguleerimine (joon. L)

Toitepeal on kaks kiirust. Asend 1^ tahistab madalat kiirust ja asend 2^ kiiremat kiirust. Lukake voi tommake kiire/madala kiiruse lulit, et valida too jaoks sobiv kiirus. Joonise L osade kirjeldus:

L-1	Kiire/madala kiiruse lüliti
L-2	Lukustusnupp
L-3	Päästk

HOOLDUS

HOIATUS: enne seadme kontrolli, puhastamist voi hooldust tuleb mootor peatada ja oodata koigi likuvate osade peatumist ja eemaldada akupakk. Juhiste mittejargimine voib pohjustada tosise vigastuse voi varalise kahu.
AIATUS: Remontimisel kasutage vaid originalvaruosi. Kontrollige ja hooldage seadet regulaarselt. Ohutuse ja tookindluse tagamiseks toh seda seadet remontida ainult vastava kvalifikatsioo hooldustehnikud.

三GO

MÄRKUS: Enne igakordset kasutamist kontrollige, et seadmel poleks kahjustatud, puuduvaid ega lahtiseid detaile, kruvisid, mutreid, polte jm. Tugevdage koik kinnitused ja arge kasutage seadet kuni koik puuduvad voi kahjustatud osad on asendatud. Vötke ühendust klienditeeninduse voi vastava kvalifikatsioniga hooldustehnikuga.

ÜLDINE HOOLDUS

Vältridge plastosade kasutamisel lahustite kasutamist. Enamik plastmasse on kaubandasike lahustite suhtes tundlikud ja voivad nende kasutamisel kahjustada saada. Kasutage mustuse, tolmu, oli, rasva jm eemaldameks puhast lappi.

1. Seisake mootor ja eemaldage akupakk.
2. Kasutage toitepealt mustuse ja jäkide eemaldamiseks niisket lappi ja ornatoimelist puhasusainet.

MÄRKUS: Arge kasutage plastmasskomponentide voi käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi voivad kahjustada teatud aromaatsed olid (nt mann- voi sidruniöli).

TOITEPEA HOIUSTAMINE

1. Eemaldage enne hoistamist toitepea akupakk.
2. Puhastage toitepealt mistakes võörmaterialjal.
3. Hoidke seda sisetingimustes ja lastele kattesaamatus kohas.
4. Hoidke seda eemal korrodeeirivatest ainetest (nt aiakemikaalid ja jaaulatussoolad).

Keskkonnakaitse

Arge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprugi hulka! Vastavalt Euroopa Liidu eriaruandele nr 2012/19/EU tuleb elektri- ja elektroonikaseadmed, mis pole enam kasutatavad, ning, vastavalt direktivile 2006/66/EU, ka defektsed voi kasutatud akuplokid / patareid, eraldi kokku koguda.

Kui elektriseadmed maetakse maa sisse voi viakse prugimaele, voivad ohtlikud ained pohjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.

TörKEOTSING

Vaadake asjakohase tarviku kasutusjuhendit.

GARANTII

EGA GARANTIIPOHIMOTTED

Täielikud EGO garantitimgused leiate veebilehelt egopowerplus.com.

01/12/2016

三GO

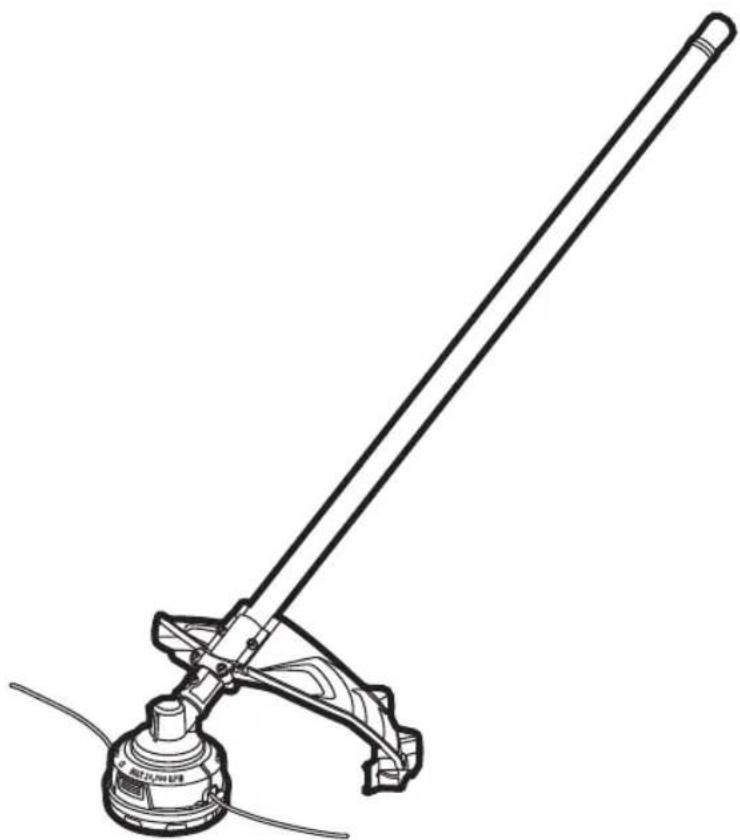

POWER LINE TRIMMER ATTACHMENT

Fl Siimaleikkurilisaosa 93

Asasnev risk! Inimese, kes kasutavad elektroonilisi sedmeid, nt sudamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima omarstiga. Elektriseadmete kasutamine sudamestimulaatori laheduses voib pohjustada sudamestimulaatori haireid voi rikkeid.

HOIATUS: Ohutuse ja tökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsioniga houldustehnikud.

OHUTUSSÜMBOLID

Ohutussumbolite eesmärk on tommata teie tahelepanu voimalikele ohtudele. Ohutussumbolitee ja nende juures olevatele selestusteuletb korralikult tahelepanu poorata ja need endale selgeks teha. Ohutussumbolid iseenesest ei koralda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke onnetuste valtimise meetmeid.

HOIATUS: Enne kaesoleva seadme kasutamist lugege kindlasti labi ja tehke endale selgeks koik Kasutusjuhendis toodud ohutusjuhised, sh koik ohutussumbolid nagu ,OHT," HOIATUS," ja "ETTEVAATUST". Kui te ei jargi koiki allpool toodud juhiseid, voib tekkida elektrilogoi, tulekahju ja/voi raske kehavigastuse oht.

SÜMBOLITE TAHENDUSED

A TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, voi ETTEVAATUST. Voidakse kasutada koos teiste sumbolite voi piktograafidega.

MOIATUS: Mis tahes elektriliste tooriistade kasutamine voib pohjustada vorkehade paiskumist silma, mis voib pohjustada tosiseid silmakahjustusi. Kandke elektriliste tooristade kasutamise ajal alati kulgkaitsetega kaitseprille ja vajadusel taielikku naokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski voi tavalisi kulgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutusesumboleid, mida voib kaesolevalt tootelt leida. Enne, kui uritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja jargige koiki juhiseid.

	Ohutusteade	Viitab kehavigastuste ohule.
	Lugege kasu-tusjuhendit	Et vähendada vigastuste ohtu, peab kasutaja enne toote kasutamist lugema kasutusjuhendit ja salle endale selgeks tegema.
	Kandke kaitse-prille	Kandke selle toote kasutamise ajal alati kaitseprille või külgkit-setega kaitseprille ja täielikku nõokaitset.
	Kasutage kuulmiskaitse-vahendeid	Kasutage seadmega tõötades alati kuul-miskaitset
38cm	Lõikelaius	Murutrimmeri maksi-maalne lõikeulatus
24mm	Jöhvi dia-meeter	Nailonist lõikejöhvi diameeter
	No lõiketera	Ärge paigaldage metall-voi lõiketera
	Ärge laske kellelgä too ajal enda lahedal seista	Trimmeriga tõotamise ajal ei tohi 15m raadi-uses olla loomi ega teisi inimesi,
	Ärge laske kellelgä too ajal enda lahedal seista	Trimmeriga tõotamise ajal ei tohi 15m raadi-uses olla loomi ega teisi inimesi,
	Vältrige seadme kokkupuudet vihmaga	Ärge kasutage seadet vihmasaju ajal ja ärge jätke seadet vihma kätte.
CE	CE	Toode vastab rakendata-vatele EU direktiividele.
	WEEE	Elektriseadmete jäätmeid ei tohi visata olmejätmetesse. Viige heaks kiidetud taas-kätleja jurde.
XX8	Mūra	Garanteeritud helivöim-suse tase. Seadme mūra keskkonnas on Euroopa Ühenduse direktiiviga vastavuses.
V Volti	Pinge
mm Millimeeter Pikkus või	suurus
cm Sentimeeter Pikkus või	suurus
in. Toll Pikkus või suurus
kg Kilogramm Kaal

HOIATUS: Juhtmeta trimmerite kasutamisel tuleb alati jargida jargnevaid elementaarseid ohutusnoudeid. Sedasi valdite tulekahju, elektriloogj ja vigastuste ohtu.

ENNE KASUTAMIST LUGEGE TAHOLEPANELIKULT.

HOIDKE ALLES.

A OHT: Arge eeldage, et tööriista isolatsoonikiht tagab täieliku kaitse elektrilögi eest. Elektrilögi ohu vähendamiseks arge kasutage seadet niisuguste juhtmeteEGA (volu- jm.) kaabite laheduses, mis voivad olla voolu all.

ETTEVAATUST: Töö ajal kasutage sobivat kuulmiskaitset.

Koolitus

Lugege juhend hoolikalt labi. Tutvuge juhtseadmetega ja seadme korrektse kasutamise pohimotetega.
- Arge lubage seadet kasutada lastel ega inimestel,kes pole tutvunud kaesoleva juhendiga. Kohalikud seadused voivad seada seadme kasutajatele vanusepiiranguid.
- Pidage meees, et seadme kasutaja vastutab teiste inimeste voi nende varaga juhtuvate onnetuste eest.

Ettevalmistus

• Arge kasutage seadet teiste inimeste (eriti laste) voi loomade laheduses.

Töö ajal kasutage alati silmade kaitsevahendeid ja tugevaid kingi.
Vahemaa seadme ja körvalseisjate vahel peab olemavahemalt 15 m.

Kasutamine

• Kasutage seadet ainult paevasel ajal voi hea kunstliku valgustusega.
• Arge kasutage seadet, mille kaitsepiirded voi -katted on kahjustatud voi puuvad.
  Mootori sisselilitamisel hoidke kaed ja jalad loikedetailidest eemal.
  Eemaldage seade alati vooluvorgust (s.t vötke pistik pistikupesast valja vōi eemaldage blokeeriv seade),

kui jatate selle jarelvaltva.
Enne ummistuse eemaldamist;
Enne seadme puhastamist, kontrollimist voi seadistamist;
- Pärast vörkehaga pörkumist.
Kui seade hakkab ebanormaalselt vibreerima.
Jalgige, et lakiwakeadmed ei vigastaks teie kasi voi jalgu.
Jalgige, et ventilatsiooniavad oleksid kogu aeg puhtad.

Hooldus ja hoiustamine

Enne hooldus- voi puhastutoimingute alustamist eemaldage seade vooluvorgust (s.t voite pistik pistikupesast valja voi eemaldage blokeeriv seade),
Kasutage ainult tootja soovitatud tarvikuid ja -varuosi.
- Kontrollige ja hooldage seadet regulaarselt. Laske seadet remontida ainult volitatud remonditökojas.
Kui seadet ei kasutata, hoidke seda lastele kattesaamatus kohas.

Muud turvahoiatused

Vältrige ohtlikke keskondi - arge kasutage trimmereid margades voi niisketes kohtades..
Kui lahkute trimmeri juarest, lulitage see alati valja voi eemaldage akuplokk.

• Arge kasutage seadet vihma ajal.
  Hoidke lapsed sellest seadmest eemal - Körvalseisjad peavad olemä toöpiirkonnast ohutul kaugusel.
  Rietuge asjakohaselt - arge kandke ehteid ega avaraid riideid. Need voivad liikuvate osade vahele kinni jaada. Valitingumtes totades on soovitav kasutada kummikindaid ja tugevaid jalanusid. Pikkade juuste puhul kasutage peakatet, mille sisse mahuvad ka juuksed.
• Kasutage kaitseprille -tolmuses keskkonnas kandke alati nao-voi tolumaski.

Kasutage sobivat seadet - töörniista tohib kasutada vaid nisuguste toöde jaoks, milleks see on ette nähtud.
- Arge rakendage trimmeriga tootades ülemäärast joudu. Seade tootab paremini ja turvaliselt, kui seda kasutatakse ettenahtud kiirusel.
- Arge kūunitage liigset - tōtage ainult kindla maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada.
Olge tahelepanelik ja keskendunud Rakendage tervet moistust. Arge kasutage trimmerit vasinuna.
- Arge toötage trimmeriga, kui olete kasutanud alkoholi vōi narkootikume.
Hoidke piirded omal kohl ja tokkorras.
- Hoidke trimmereid sisetingimustes - Kui trimmerit eikasutata, tuleks seda hoida kuivas ja korges lukustudin ngiste ligipaaismatus kohas ilma akuplokita.
Hooldage trimmerit hoolikalt - Parimate tootulemuste saavutamiseks ja vigastuste ohu vahendamiseks hoidke loketera puhtana. Jargige komponentide vahetamise juhiseid. Hoidke kaepidemed kuivana, puhtana ja valtige oli ja rasva sattumist seadmele.
Kontrollige kahjustatud osi enne kui seadme kasutamist jatkate. Kahjustatud piiret voi muud detaili tuleb hoolikalt kontrollida, et veenduda, et detail toimib korrektsalt ja taïdab omafunktsioni. Kontrollige, kas liukuvad komponendid on korrektsalt joondatud ja ega üksi osa pain Dunud pole ning jalgige ka muid aspekte, mis voiksidi sedame odusimi mogutada. Kahjustatud kate voi muu kahjustatud detail taleks korrektsalt parandada voi asendada ametlikus hoolduskeskuses, valja arvatud juhul, kui selles juhendis pole oeldud teisiti.
Enne too alustamist puhistage tooipirkond voorkehast. Eemaldage toopinnalt kik, kivid, klaasikillud, naelad, juhtmed ja noorid, mis voivad seadme kulge voi sisse kinni jada. Veenduge, et 15 meetri raadiuses pole teisi inimesi ega loomi.
Alati enne seadme kasutamist ja pärast kokkupuudet takistusega kontrollige seadme kuluvust ja vajadusel remontige seda.
Töö ajal hoidke alati kahe käega tugevalt trimmeri käepidemetest kinni. Pange sörmed umber käepideme.
Välitige seadme juhuslikku käivitamist - arge kandke trimmerit sörme päästikul hoides.
- Arge kasutage trimmerit keskkondades, kus leidub pensiniaure voi mis on muul pohjusel plahvatushtlikud. Seda tuupi seadmete mootorid tekitavad sademeid, mis voivad aurud suudata.
- Trimmeri kahjustamine - kui tabate trimmeriga voörkeha voi voörkeha jäab trimmeri külge kinni, seisake tooriist koheselt, eemaldage akuplokk,

kontrollige voimalikke kahjustusi ja vajadusel laske seade enne toj jatkamist remontida. Arge kasutage seadet, mille kaitsepiire voi pool on katki.

Kui seade peaks ebanormaalsett vibreerima hakkama, peatage moctor, eemaldage akuplokk ja otsigehokeselt vibreerimise pohjust. Vibratsoon hoitatab tavaliselt ohu eest. Lahtine loikepea voib vibreerida, moraneda, murdura voi trimmeri kuljest ara tulla. Selle tulemuseks voivad olla rasked voi surmavad kehavigastused. Veenduge, et loikeseadme asend on korrektsett fikseeritud. Kui loikepea taleb parast kohale fikseerimist lahti, vahetage see kohe valja. Arge kunagi kasutage lahtise loikeseadmega trimmerit.
Morianud, kahjustunud voi kulunud liokepea tuleb koheselt valja vahetada isegi kui kahjustuseks on vaevumargatav mora. Niisugused lisaseadmed voivad suurel kiirusel puruneda ja pohjustada raskeid voi surmavaid vigastusi.
- Kontrollige loikeseadme seisukorda regulaarselt ja sagedasti voi koheselt kui ilmneb margatav muutus loikeseadmete toos.
Kasutage ainult originaalseEoumeerist trimmeri johvi tarvikuid ja johvi, mis on moeldud selle trimmeri jaoks. Kuigi monede mittelubatud tarvikute uhendamine EGO™ johvtrimmeri kulge voib voimalik olla, on nende kasutamine vaga ohtlik ja/voi voib kahjustada tooriisto.
Raskete vigastuste ohu vällimiseks arge kunagi kasutage nailonist johvi asemel traadipohist voi metalltugevdusega johvi. Traaditukid voivad murduda ja suurel kiirusel seadme kasutaja voi korvalseisjate suunas paiskuda.
Selleks, et vahendada voimalikke seadme üle kontrolli kaotamisest tulenevaid othe, arge kunagi kasutage seda seadet, kui seisate redelil voi muul ebakindlal pinnal. Arge kunagi hoidke loiketera vokohast korgemal.
Kui esineb olukordi, mis pole kaesolevas juhendis kirjeldatud kaituge hoolsalt ja lahtuge tervest moistusest. Kusige abi EGO hoolduskeskusest.
- Arge laadige akuplokki niisketes ega margades tingimustes.
- Kasutage ainult järgnevalt nimetatud akuplokke ja laadjaid:

Akuplokk tuleb seadmelt enne selle tooea loppu eemaldada.
Aku kaitlemisel tuleb jargida ohutusreegleid.
- Arge havitage akusid põletamise teel. Need voivad plahvatada. Tutvuge kohlike eeskirjadega, et leida voimalikke erijuhiseid akude ja patareide körvaldamiseks.
- Arge avage ega lohkuge akut. Valjuv elektroliuut on korrodeeriv ning voib silmi ja nahka vigastada. Allaneelamisel voib see murgine olla.
Akude kasiitsemisel olge hoolikas ja jalgige, et te ei luhista akut elektrit juhtivate esemete (nt sormuste, kaevrude, votmete) abil. Aku voi elektrit juhtiv ese voib ule kuumeneda ja pohjustada poletushaavu.
Remondiks voib kasutada ainult identseidGO originalvaruosi. Uskoik missuguse muu tarviku voi lisakkomponendi kasutamine suurendab vigastuste tekkimise ohtu.
Akuga tottavaid tooriistu pole vaja vooluvorku uhendada, seega on nad alati toorezimiis. Olge teadlik voimalikest ohtudest ka ajal, mil tooriist pole sisse lilitatud. Seadme hooldamise voi remontimise ajal olge ettevaatlik.
- Arge puhistage trimmerit voolikuga, väligte veesattumist mootorisse ja elektrühenduste peale.
Selle seadme kasutamise ajal kandke alati tugevaid jalatseid ja pikki pukse.
Jalgige jalgealust kallakutel ja liikuge kondides mitte joostes.
Hoidke see kasutusjuhend alles. Lugege seda sageli ning kasutage seda, et seadet kasutavaid isikuid valja opetada. Kui te seadet kellelegi laenate, andke sellega kaasa ka kaesolev kasutusjuhend, et valtida seadme vaarkasutamist ja voimalikke vigastusi.

HOIDKE SEE KASUTUSJUHEND ALLES

MARKUS: TAPSED OHUTUSREEGLID ON TEIE TOITEPEA KASUTUSJUHENDIS.

SPETSIFIKATSIOONID

Löikemehghanism Muhuga pea
Jöhvi diameeter		2,4 mm nailonist jöhv (keerdu-musega)
Löikelaius 38 cm
Tühikäigu kiirus 5000/6000 min		-1
Mass (ilma akuplokita) 1,59 kg
Möödetud helirōhu tase LWA		94,6 dB(A)K=1,80 dB(A)
Helirōhk seadme operatori körva juures LPA		83,2 dB(A)K=3 dB(A)
Garanteeritud helirōhk LwA (mööde-tud vastavalt 2000/14/EN)		96 dB(A)
Vibratsionn an	Eesmine abikäepide	1,1 m/s2K=1,5 m/s2
	Tagumine käepide	1,4 m/s2K=1,5 m/s2

• Ülaltoodud naitajaid on testitud ja mōdetud kasutades toitepead PH1400E.
• Ametlik vibratsionitaseme nait on moedetud standardsete testmeetodite kohaselt ja seda voidakse kasutada erinevate tooriistade vordlemiseks.
• Ametlikku vibratsionitiseme naitu voib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS: Tegilikul kasutamisel tekkviv vibratsionitase vöi ametlikult margitust erineda; turvalisuse eesmargil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid.

PAKENDI LOEND

OSA NIMI KOGUS
Murutrimmeri tarvik 1
Piire 1
Kuskantvöti 1
Mitmeotstarbeline mutrivöti 1
Kasutusjuhend 1

Seadme jaoks moeldud johvi kohta info saamiseks kūlastage veebilehte egopowerplus.com vii lugee EGO totekataloogi.

KIRJELDUS

TUNNE OMA MURUTRIMMERI TARVIKUT (joon. A)

HOIATUS Arge kasutage tooriista, mille turvapiire pole korrektseit paigaldatud. Kasutaja turvalisuse huvides peab piire kogu aeg kinnitatud olea.

SEADE

HOIATUS: Kui moni osa on kahjustatud voi puudub, arge kasutage seadet enne kui see osa on parandatud. Kasutades kahjustatud voi vajalike componentideta seadet, voite saada raskeid vigastusi.
HOIATUS: toote kokkupanemise, kohandamise, puhastamise voi mittekasutamise ajaks tuleb akuplokki alati eemaldada.
HOIATUS Arge ühendage toitepead enne, kui seade on koos. Juhiste eiramine voib kaasa tuua juhusliku käivitumise ja tõisige vigastuse.

PIIRDE PAIGALDAMINE

HOIATUS Piirde paigaldamise voi vahetamise ajal kasutage alati kindaid. Olge piirdel oleva teraga ettevaatlik ja kaitske omakasi vigastuste eest.

1. Tõstke trimmeri pea ja suunake see alla ning joondage piirde kaks paigaldamisava kahe mutriga, mis juba on varre alumisse ossa paigaldatud. Jälgige, et piirde sisemine kulg jäks trimmeri pea poole (vt jeon. C).
2. Lukustage piire mutrite ja kaasas olnud kuuskantvotmega oma kohale.

MURUTRIMMERI TARVIKU UHENDAMINE TOITEPEAGA

See murutrimmeri tarvik on moeldud kasutamiseks koos EGO toitepeaga PH1400E.

Vaadake toitepea PH1400E kasutusjuhendi osa „TARVIKU PAIGALDAMINE TOITEPEALE".

KASUTAMINE

HOIATUS: Arge muutuge toodet tundma oppides hooletuks. Pidage meees, et raskeid vigastusi pohjustavaks onnetuseks piisab ka sekundi murdosa pikkusest tahelepanematusest.
HOIATUS Kasutage alati nagenis- ja kuulmiskaitsevahendeid. Vastasel juhul voivad esemed silma lenduda ja tekitada silma-voi teisi tosiseid kahjustusi.

RAKENDUSED

Seadet tohib kasutada allpool loetletud eesmärkidel.

Muru ja umbrohu eemaldamine valistrepi, aia ja veranda umbert

MÄRKUS Seadet tohib kasutada vaid käesolevas juhen-dis toodud eemsmargil. Igasugust muud kasutust loetakse vaarkasutuseks.

Enne iga kasutuskorda kontrollige ega seadme osad kulunud voi kahjustatud pole.

Kontrollige trimmeri pead, piiret ja eesmist abikäepidet ning vahetage valja moranud, vaandunud, painundunud voi muul moel kahjustatud komponendid.

Piirde johvi lioikav aar voib aja jooksul kuluda. Soovitav on seda aeg-ajalt villiga teritada voi nuriinemise korral uue vastu vahetada.

HOIATUS Piirde paigaldamise voi vahetamise ning tera teritamise voi vahetamise ajal kasutage alati kindaid. Jalgige tera paiknemist ja olge ettevaatlik, et te ei vigastaks omakasi.
HOIATUS Raskete vigastuste vältimiseks eemaldage alati aku toitepeast, enne kui asute seadet remontima, pu-hastama, lisaseadmeid vahetama voi kinni jänud objekte eemaldama.

TOITEPEAGAMURUTRIMMERI KASUTAMINE

HOIATUS Kandke sobivat rietust, et valtida trimmeri kasutamise kaigus vigastuste teket. Arge kandke ehteid ega avaraid riideid. Kandke nagemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pukse, saapaid ja kindaid. Arge kandke trimmeriga tootades luhikesi pukse voi sandaale ja arge tootage paljajalu.
HOIATUS Enne too alustamist puhistage toopiirkond voorkehast. Eemaldage toopinnalt koik objektid, naiteks kivid, klaasikillud, naelad, juhtmed ja noorid, mis voivad ohku paiskuda voi loikeseadme sisse kinni jada. Jalgige, et toopiirkonnas poleks lapsi, korvalisi isikuid ega loomi. Lapsed, korvalised isikud ja loomad peavad olema vahemalt 15 meetri kaugusel; ka selle tingimuse taidetuse

korral sällib korvalistele isikutele moningane oht. Soovitage korvalistel isikutel kasutada kaitseprille. Kui keegi teile laheneb, seisake mootor ja lõikesede koheselt.

Turvalisema ja parema kasutamise jaoks pange olarihm üle ola. Kohandage ņlarithma nii, et teil on mugav tootada. Hoidke murutrimerit ühe kæga tagumisest ja teise kæga eesmisest kæpidemest. Hoidke kasutamisel mōlema kæga tugevalt kinni. Murutrimerit peab hoidm mugavas asendis, tagumine kæpide umbes puusa kör-gusel. Trimmeri pea peab olema maaga paralleleelt, et see puutuks löigatava materjaliga kokku, ilma et kasutaja peaks kiürutama (vt joon. B).

HOIATUS ōlarihmal on ka mehmanism kiireks rihma avamiseks ohtlikes olukordades. Ohtlikus olukorras vötke see kohe ōlalt āra olenemata rihma asendist.

Puhastage trimmerit pärast iga kasutuskorda

Puhastamisjuhiseid vaadake osast HOOLDUS.

SEADME KÄIVITAMINE/PEATAMINE

Vaadake toitepea PH1400E kasutusjuhendi osa ,TOITEPEA KAIVITAMINE/PEATAMINE".

LOIKEJOHVI KORGUSE KOHANDAMINE

Trimmeri pea abil saab kasutaja johvi pikendada seadet seiskamata. Kui johv laheb katki voi kulub, puudutage johvi pikendamiseks loikepeaga kergelt maad ilma trimmerit seiskamata (vt joon. E).

MÄRKUS Löikejöhvi vabastamine muutub jöhvi lühenedes järkest raskemaks.

HOIATUS Arge eemaldage ega kohandage johvi loiketera. Liga pikk johv pohjustab mootori ülekuumene-mist, mis omakorda suurendab raskete vigastuste ohtu.

JÖHVI VAHETAMINE

MÄRKUS Kasutage alati seadme jaoks moeldud nailonist johvi, mille diameteer ei ületa 2,4 mm. Muu johvi peale kindlaks maaratud johvi kasutamine voib kaasa tuua trimmeri ülekuumenemise voi kahjustumise.

HOIATUS Arge kasutage metalse tugevdusega noori, traati, koit vmt. Need voivad murduda ning ohku toustes ohtlikuks mutuda.

1. Eemaldage akuplokk
2. Vajadusel eemaldage ulejaanud johv. Lihtsalt tommake see kasitsi valja.

3. Keerake poolihoidikut noolega naidatud suunas nii palju, kui vaja, et poolihoidikul olev marge,LOAD oleks kohakuti pooli aluse augukestega (vt joon.F).

4. Löigake 5-meitrine johv, mis on umbes 5 korda nii pikk kui trimmeri alumiiniumvars. Sisestage johv lábi augukese paigaldusauku (vt joon. G). Lükake ja tommake johvi teiselt poolt kuni molemal pool pooli on sama palju johvi.

5. Suruge samal ajal, kui te poolihoidikut noole suunas keerate, et pool johviga taita, kuni umbes 14 cm johvi on naha molelmalt poolt valja tulemas (vt jeon H).
6. Vajutage poolihoidik alla samal ajal johve tommates, et neid kasitsi edasi liigutada ja kontrollida, kas trimmeri pea on korralikult kokku pandud.

Kui johv laheb katki avadest, kust johv valja tuleb, voi kui johv ei tule trimmeri pea vastu koputades valja, siis tehke jargmist.

1. Eemaldage akuplokk.
2. Vajutage poolihoidiku vabastussakkidele ja eemaldage poolihoidik, tommates see otse valja (vt joon. I ja J).
3. Eemaldage johv poolihoidikust.
4. Hoides ühe kae pooli alusel vota teise kaega poolihoidikust kinni ja joonda poolihoidiku vabastussakid aukudega pooli alusel (vt joon. K); vajuta kaelabaga poolihoidik alla ning keera seda vasakule ja paremale kuni vabastussakid lukustuvad pooli alusesse (vt joon. L).
5. Uue johvi lisamiseks jargi juhiseid osas „JÖHVI VAHETAMINE".

Kui toorist on moeldud kasutamiseks vosalikurina, jargige trimmeripea lahtivotmiseks joonistel M & N esitatud samme.

HOOLDUS

HOIATUS Enne seadme kontrolli, puhastamist voi hooldust tuleb mootor peatada ja oodata koigi liikuvate osade peatumist ja eemaldada akupakk. Juhiste mittejargimine voib kaasa tuua tosise vigastuse voi varalise kahu.
HOIATUS Remontimisel kasutage vaid originalvaruosi. Mis tahes muude osade kasutamine voib pohjustada ohtlikke olukordi voi seadet vigastada. Koik parandused, peale nende, mis on nendes hooldusjuhistes kirjas, peab tegema kvalifitseeritud hooldustehnik.

ÜLDINE HOOLDUS

Vältrige plastosade puhastamisel lahustite kasutamist. Enamik plastmasse on kaubandaslike lahustite suhtes tundlikud ja voivad nende kasutamisel kahjustada saada. Kasutage mustuse, tolmu, oli, rasva jm eemaldamiseks puhast lappi.

SEADME PUHASTAMINE

Eemaldage muru, mis on mootorivolli voi trimmeri pea külge kinni jänud.
- Tagumise korpuse öhutusavade puhastamiseks kasutage väikest harja vöi väikest tolmuimejat.
Puhastage seade, kasutades orna puhastusvahendiga immutatud niisket lappi.
- Arge kasutage plastmasskomponentide voi kaepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi voivad kahjustada teatud aromaatsed odil (nt manni- voi sidrunioli) ja teatud ained (nt petrooleum). Niiskus voib tekitada elektrilogoi ohu. Eemaldage niiskus pehme kuiva lapiga.

Keskkonnakaitse

Arge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprugi hulka!

Vastavalt Euroopa Liidu eriaruandele nr 2012/19/EU tuleb elektri- ja elektronikaseadmed, mis pole enam kasutatavad, ning, vastavalt direktivile 2006/66/EU, ka defektsed voi kasutatud akuplokid / patareid, eraldi kokku koguda.

Kui elektriseadmed maetakse maa sisse voi viakse prugimaele, voivad ohtlikud ained pohjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.

ULEKANDEHAMMASRATASTE MÄÄRIMINE

Ulekandehamasrattaid peab märima korraparaselt
hammasrataste märdega. Kontrollige märde taset ham
masrataste umbrises iga kord, kui olete 50 tundi todet
kasutanud, vottes ara tihenduskruvi uhelt umbrise kuljelt.
Kui märet ei ole hammasrataste hambavahedes naha,
jalgi all olevaid juhiseid, et 3/4 mahust märdega taita.
Arge ulekandehamasrattaid märdega täesti tätte.

1. Pange murutrimmer küljele, et tienduskruvi jäaks üles poole (vt joon. 0).
2. Kasutage kaasas olnud mitmeotstarbelist mutrivotit, et tienduskruvi avada ja eemaldada.
3. Kasutage süstalt (ei ole kaasas), et naturek maaret kruvi auku pritsida, ja jalgige, et te ei ületa 3/4 mahust.
4. Keerake tihenduskruvi peale pritsimist tugevalt kinni.

SEADME HOIUSTAMINE

Uhendage akuplokk trimmerist lahti.
Enne tooriista houstamist puhistage see hoolikalt.
Kui murutrimmeri tarvik on toitepeast eemaldatud ja seda hoistatakse eraldi. Paigaldage otsakork tarviku varre kulge, et mustus ei päaseks ühendusdetaili.
Hoidke töröiista kuivas ja körges lukustatud ninglastele ligipäsmatus kohas. Arge hoidke seadetvaetiste, bensiini voi muude kemikaalide laheduses.

EN VASTAVUSDEKLARATSIOON

Meie, EGO EUROPE GMBH

Kinnitame, et 56-voldise liitium-ionaku juhtmeta murutrimmeri tarvik STA1500, mis on varustatud toitepeaga PH1400E,

Vastab järgmistes direktivides toodud olulistele tervisekeitse- ja ohutusnouetele:

2006/42/EU, 2014/30/EL, 2011/65/EL, 2000/14/EU

Viidatud standardid ja tehnilised spetsifikatsoonid: EN 60335-1, EN 50636-2-91, EN ISO 11806-1, EN 12100, EN ISO 60745-1, EN 55014-1, EN 55014-2

Mödetud helvöimsuse tase: 94,6 dB(A).
Garanteeritud helvöimsuse tase: 96 dB(A).

Lisas VI valja toodud vastavushindamise menetlus on labi viidud vastavalt direktiivile 2000/14/EC.

Teavitatud asutus: Societe Nationale de Certification et d'Homologation

Teavitatud asutuse kood: 0036

Dongjun kuo

Peter Melrose Dong Jianxun
EGO Europe GmbH tegevjuhl

Chevron kvaliteedjuht

* (CHERVONI volitatud esindaja ja tehililiste Dokumentide eest vastutav isik)

01/12/2016

TörKEOTSING

PROBLEEM PÖHJUS	LAHENDUS
Jöhvtrimmer ei käivitu.	■ Akuplokk pole toitepeaga ühendatud.■ Toitepea ja akuploki vahel puudub elektriline ühendus.■ Akuplokk on tühi.Lukustushooba ja päästikut e jvajutad samaagsalt.	■ Kinnitage akuplokk toitepea külge.■ Eemaldage aku, kontrollige kontakte ja paigaldage akuplokk uuesti omakohale nii, et kõlab plöksatus.■ Laadige akuplokkmõne selles kasutsjuhendis nimetatud EGO laadjaga.Jöhvtrimmeris sisse lullamiseks vajutage lukustushooba ja hoidke seda all ning suruge päästk alla.
Jöhvtrimmer sei-skub niitmise ajal.	■ Piire pole trimmeri külge kinnitatud, mistöttu on jöhv liiga pikaks länud ja mootor üle koormatud.Kasutatakse rasket jöhvi.Muru on ummistanud mootor völli või trimmeri pea.Mooror on ülekoormatud■ Akuplokk või jöhvtrimmer on liiga kuum.Akuplokk on tõriista küljest lahti ühendatud.Akuplokk on tühi.	■ Eemaldage akuplokk ja kinnitage piire trimmeri külge.Kasutage seadme jaoks mõeldud nailonist jõhvi, mille diameteer pole suurem kui 2,4 mm.Seisake trimmer, ühendage aku lahti ja eemaldage mootori völli ja trimmeripea ümber kogunenud muru.Tõstke trimmeri pea muru seest välja. Mootor hakkab uesti tõole kohe, kui takistus on eemaldatud. Niitmise ajal liigutage trimmeri pead niidetava muru sisse ja sealt välja ning arge lõigake korraga rohsem kui 20 mm muru.Jahutage akuplokk või trimmerit, kuni temperatuur langeb alla 67°C.Paigaldage akuplokk tagasi.Laadige akuplokkmõne selles kasutsjuhendis nimetatud EGO laadjaga.
PROBLEM PÖHJUS	LAHENDUS
Trimmeri pea ei anna lisajöhvi valja.	■ Muru on ummistanud mootor völli vöi trimmeri pea.■ Pooli ümber pole piisavalt jöhvi.■ Trimmeri pea on määr Dunud.■ Jöhvi on pooli ümber solme länud.■ Jöhvi on liiga lühike.	■ Seisake trimmer, ühendage aku lahti ja eemalda mootori völli ja trimmeripea ümber kogunenud muru.■ Eemaldage aku ja vahetage jöhvi, järgides käesoleva juhendi alapunktis "JÖHVI VAHETAMINE" antud juhiseid.■ Eemaldage aku ja puhistage pool ning pooli pesa ja alus.■ Eemaldage aku ning kerige jöhvi pooli pealt mah ja tagasi, järgides käesoleva juhendi alapunktis "JÖHVI VAHETAMINE" antud juhiseid.■ Eemaldage aku ja tõmmake jöhvi, ning vajutage samaagset mitu korda lõikepea muhu peale.
Muru keerdub üm-ber trimmeri pea ja mootori korpuse.	■ Körget muru lõigatakse maapinna lähedal.	■ Alustage kõnge muru lõikamist ülevalt ja keerdumise vãltimiseks eemaldage korraga kuni 8 toli..
Tera ei lõika jöhvi.	■ Piirde jöhvi lõikaväär on kulunud.	■ Teritage jöhvi lõikavatäärt vöi vahetage see uue vastu.
Praod trimmeri lõikepeal vöi pooli hoidik tuleb koos pooli alusega lahti.	■ Trimmeri lõikepea on kulunud.	■ Vahetage trimmeripea kohe välja, järgides juhiseidSELLE kasutusjuhendi osas "TRIMMERIPEA VAHETAMINE".
Jöhvi asendamisel ei onnestu jöhvi ögesti trimmeri lõikepeasse paigal-dada.	■ LOAD kriipsud pooli hoidikul ei ole kohakuti augukestega pooli alusel.■ Pöörake pooli hoidikut noole suunas, et via LOAD kriips pooli hoidikul kohakuti augukestega pooli alusel.	■ Jöhvi ei ole korralikult augukeses olevasse paigaldusavasse sisestatud.■ Viige esmalt LOAD kriipsud augukestega kohaku ja seejärel sisestage jöhvi augukeses olevasse kinnitusavasse.

GARANTII

EGA GARANTIIPOHIMOTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
