Ülemise uksehinge vahetamine (uks koos kuvaga)........................................187

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021). Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid. Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele. Hoiatustase Tähendus OHT Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi. HOIATUS Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi. ETTEVAATUST! Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi. TÄHELEPANU! Hoiatusteadete eiramine võib põhjustada varakahju. Tabel1: Ohutasemed

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid. Ohusümbol Tähendus Üldine ohuteade Elektripingest tingitud oht Plahvatusoht Lõikeoht Muljumisoht Selle dokumendiga seoses 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk177alates697Ohusümbol Tähendus Kuumadest pindadest tingitud oht Tugevast magnetväljast tingitud oht Mitteioniseerivast kiirgusest tingitud oht Tabel2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardi- seeritud struktuur. OHT Ohu tüüp ja allikas! Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusabinõud ohu vältimiseks. Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingi- tud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid. Üld. sümbol Tähendus Erinõuande tunnus (tekst ja/või graafik) Lihtsa nõuande tunnus (ainult tekst) Videojuhendi lingi tunnus Üld. sümbol Tähendus Vajalike tööriistade tunnus Vajalike eeltingimuste tunnus Seisukorra tunnus (kui..., siis...) Tulemuse tunnus Start Klahvi või nupu tunnus [00123456] Materjalinumbri tunnus Olek Kuvatava teksti/akna tunnus (seadme ek- raanil) Tabel3: Üldised sümbolid Selle dokumendiga seoses 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk178alates697Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Liikuvatest osadest tingitud elektrilöögi oht! ¡ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! ¡ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. ¡ Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele. Teravatest servadest tingitud vigastusoht! ¡ Kandke kaitsekindaid. Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus ¡ Kandke turvakingi. ¡ Kinnitage rasked osad allakukkumise vastu. ¡ Ärge toppige kehaosi liikuvate osade vahele. Oht seadme ohutusele/talitlusele! ¡ Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! ¡ Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte. Ohutus 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk179alates697Tööriistad ja abinõud Määramine Üksikasjad Kujutised Kaitseriie [00342013] 60cm×50cm Lapik kruvikeeraja Tera 2,4mm×0,4mm×60mm, komplektis [00341820] Eritööriist [00342180] Iminapp [00342224] Ø50mm Tähtotsik TX20 [00340865] 6,3mm (1/4tolli) Lapik kruvikeeraja Tera 10mm × 1,6mm × 200mm Tööriistad ja abinõud 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk180alates697Remont

4.1 Uksetihendi vahetamine

2. Tõmmake uksetihend soonest välja.

Uksetihend on eemaldatud.

4.1.2 Uksetihendi paigaldamine

Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd. Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida. Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot- misvead. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk181alates6971. Kontrollige, kas tihendi soon on terve.

Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

Uksetihendi kerge kõverdumine on normaalne ega mõjuta selle toi- mivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir- gu tõmmata. Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

4. Lükake tihendi otsad soone üla- ja alanurka.

3. Eemaldage käepide (3).

Ukse käepide on eemaldatud. Teise ukse käepidet saab eemaldada samamoodi.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk184alates6974.3 Ülemise uksehinge vahetamine Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

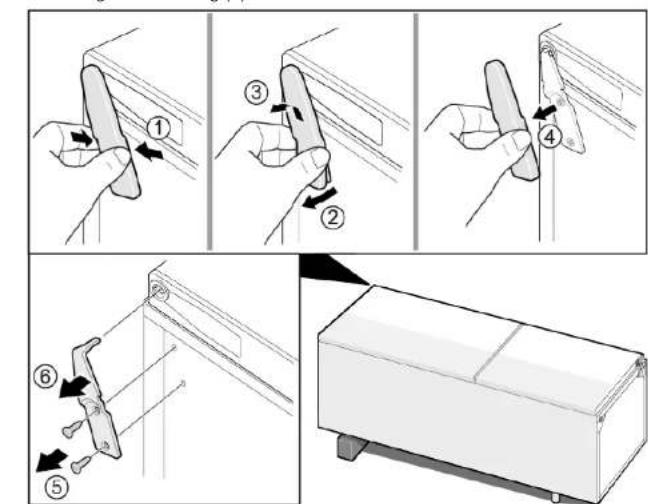

2. Nihutage ülemise hinge kate välja (2).

3. Pöörake hinge katet (3).

4. Eemaldage ülemise hinge kate (4).

5. Eemaldage kaks kruvi (5).

6. Eemaldage ülemine hing (6).

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk186alates6974.4 Ülemise uksehinge vahetamine (uks koos kuvaga) Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.4.1 Ülemise uksehinge eemaldamine

4. Keerake lahti maaühenduse kruvi (4).

5. Eemaldage kaablikaitse (5).

6. Keerake kruvi lahti (6).

Ülemine hing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk188alates6974.5 Keskmise uksehinge vahetamine Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Ülemine uksehing on eemaldatud.

4.5.1 Keskmise uksehinge eemaldamine

1. Eemaldage külmikuosa uks (1).

2. Keerake lahti kaks kruvi (2).

3. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk189alates6974.6 Alumise uksehinge vahetamine Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Ülemine hing on eemaldatud. Keskmine hing on eemaldatud.

1. Eemaldage sügavkülmikuosa uks (1).

2. Keerake kruvi lahti (2).

3. Keerake alumine hing välja (3).

4. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk190alates6974.7 Riiuli vahetamine Nõue: Uks on lahti.

4.7.1 Riiuli eemaldamine

Tõmmake riiul välja. Riiul on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk191alates6974.8 Pudelialuse vahetamine Nõue: Uks on lahti.

4.8.1 Pudelialuse eemaldamine

Tõmmake pudelialus välja. Pudelialus on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk192alates6974.9 Ukseraami vahetamine Nõue: Uks on lahti.

Tõstke ukseraam üles. Ukseraam on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk193alates6974.10 Reguleeritava ukseraami vahetamine Nõue: Uks on lahti.

4.10.1 Reguleeritava ukseraami eemaldamine

Liigutage reguleeritav ukseraam üles, kuni ukseraam hoidikust välja tuleb. Reguleeritav ukseraam on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk194alates6974.11 Külmutatud toidu mahuti vahetamine Nõue: Uks on lahti.

4.11.1 Külmutatud toidu mahuti eemaldamine

1. Tõmmake külmutatud toidu mahuti täielikult välja (1).

2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.11.2 Külmutatud toidu mahuti paigaldamine

1. Tõmmake alumine külmkapimahuti välja (1).

2. Tõmmake ülemine külmkapimahuti välja (2).

Mahutid on eemaldatud.

1. Tõmmake laiendatav mahuti täielikult välja (1).

2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk197alates6974.14 LED-kohtvalgusti vahetamine Eritööriistad: Eritööriist [00342180] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. ETTEVAATUST! Teravad servad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Uks on lahti.

4.14.1 LED-kohtvalgusti eemaldamine

1. Kasutage LED-kohtvalgusti väljatõmbamiseks eritööriista (1).

2. Ühendage lahti LED-kohtvalgusti elektriühendused.

LED-kohtvalgusti on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk198alates6974.15 Ülemise LED-tule vahetamine Eritööriistad: Lapik kruvikeeraja Tera 2,4mm×0,4mm×60mm, komplektis [00341820] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. ETTEVAATUST! Teravad servad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Uks on lahti. Ülemine sisearmatuur on eemaldatud.

4.15.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

2. Vabastage LED-tule haagid.

Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk199alates6973. Eemaldage LED-tuli, liigutades seda ettepoole. LED-tuli on eemaldatud.

4.15.2 Ülemise LED-tule paigaldamine

Paigaldage vastupidises järjekorras. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk200alates6974.16 Külgmise LED-valgusriba vahetamine Eritööriistad: Iminapp Ø50mm [00342224] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. ETTEVAATUST! Teravad servad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Uks on lahti. Külmikuosa riiulid on eemaldatud.

4.16.1 Külgmise LED-valgusriba eemaldamine

1. Kleepige iminapp külgmise LED-valgusriba ülemise kolmandiku külge.

Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk201alates6972. Tõmmake iminapp koos külgmise LED-valgusribaga ühe keerava liigutusega ette- poole.

3. Lahutage külgmise LED-valgusriba elektriühendus.

Külgmine LED-valgusriba on eemaldatud.

4.16.2 Külgmise LED-valgusriba paigaldamine

1. Ühendage külgmise LED-valgusriba elektriühendus.

2. Kinnitage külgmine LED-valgusriba selle kohale külmkapi seinal (haagid lähevad

klõpsuga paika). Külgmine LED-valgusriba on paigaldatud. Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk202alates6974.17 LED-kohtvalgusti vahetamine Eritööriistad: Eritööriist [00342180] Lapik kruvikeeraja Tera 2,4mm×0,4mm×60mm, komplektis [00341820] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. ETTEVAATUST! Teravad servad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Uks on lahti. Külmikuosa riiulid on eemaldatud.

4.17.1 LED-kohtvalgusti eemaldamine

1. Vabastage LED-kohtvalgusti kate.

2. Tõmmake LED-kohtvalgusti katet sissepoole ja lükake seda samal ajal edasi.

Remont 2021-03-10_9001631452 Autoriõigus: BSH Hausgeräte GmbH Lk203alates6973. Eemaldage LED-kohtvalgusti moodul.

4. Lahutage LED-kohtvalgusti elektriühendus.

LED-kohtvalgusti on eemaldatud.
