ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KGN39MIEP BOSCH

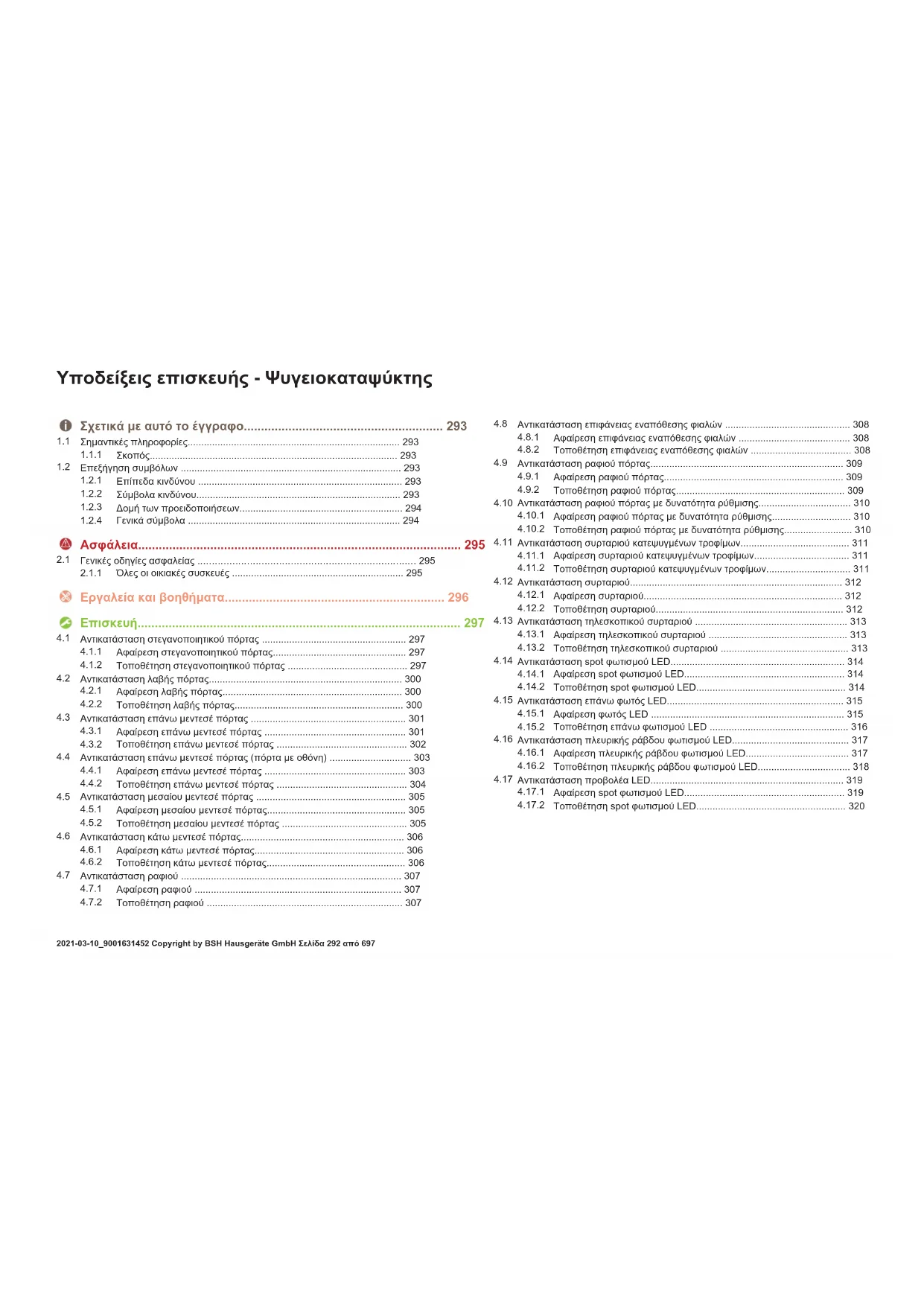

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................297

Αφαίρεση στεγανοποιητικού πόρτας.................................................297

Τοποθέτηση στεγανοποιητικού πόρτας ............................................297

Αντικατάσταση επάνω μεντεσέ πόρτας .........................................................301

Αφαίρεση επάνω μεντεσέ πόρτας ....................................................301

Τοποθέτηση επάνω μεντεσέ πόρτας ................................................302

Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) ..............................303

Αφαίρεση επάνω μεντεσέ πόρτας ....................................................303

Τοποθέτηση επάνω μεντεσέ πόρτας ................................................304

Αντικατάσταση μεσαίου μεντεσέ πόρτας .......................................................305

Αφαίρεση μεσαίου μεντεσέ πόρτας...................................................305

Τοποθέτηση μεσαίου μεντεσέ πόρτας ..............................................305

Αντικατάσταση κάτω μεντεσέ πόρτας............................................................306

Αφαίρεση κάτω μεντεσέ πόρτας.......................................................306

Τοποθέτηση κάτω μεντεσέ πόρτας...................................................306

Αντικατάσταση επιφάνειας εναπόθεσης φιαλών ..............................................308

Αφαίρεση επιφάνειας εναπόθεσης φιαλών .........................................308

Τοποθέτηση επιφάνειας εναπόθεσης φιαλών .....................................308

Αντικατάσταση ραφιού πόρτας.......................................................................309

Τοποθέτηση ραφιού πόρτας..............................................................309

Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης..................................310

Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης.............................310

Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης.........................310

Αντικατάσταση συρταριού κατεψυγμένων τροφίμων........................................311

Αφαίρεση συρταριού κατεψυγμένων τροφίμων...................................311

Τοποθέτηση συρταριού κατεψυγμένων τροφίμων...............................311

Αντικατάσταση συρταριού..............................................................................312

Τοποθέτηση συρταριού.....................................................................312

Αντικατάσταση τηλεσκοπικού συρταριού ........................................................313

Αφαίρεση τηλεσκοπικού συρταριού ...................................................313

Τοποθέτηση τηλεσκοπικού συρταριού ...............................................313

Τοποθέτηση spot φωτισμού LED.......................................................314

Αντικατάσταση επάνω φωτός LED.................................................................315

Τοποθέτηση επάνω φωτισμού LED ...................................................316

Αντικατάσταση πλευρικής ράβδου φωτισμού LED...........................................317

Αφαίρεση πλευρικής ράβδου φωτισμού LED......................................317

Τοποθέτηση πλευρικής ράβδου φωτισμού LED..................................318

Τοποθέτηση spot φωτισμού LED.......................................................320 Yποδείξεις επισκευής-Ψυγειοκαταψύκτης 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα292από697Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα293από697Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα294από697Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα295από697Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Πανάκι προστασίας [00342013] 60cm x 50cm Πλακέ κατσαβίδι Λεπίδα 2,4mm x 0,4mm x 60mm, στο κιτ [00341820] Ειδικό εργαλείο [00342180]

[00342224] Ø50 mm Μύτη Torx TX20 [00340865] 6,3mm (1/4") Πλακέ κατσαβίδι Λεπίδα 10mm x 1,6mm x 200mm Εργαλεία και βοηθήματα 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα296από697Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και

2. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελαφρώς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία. Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αργότερα. Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργικές (απαραίτητες για τον αερισμό). Δεν είναι κατασκευαστικά ελαττώματα.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα297από6971. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη. - Επικοινωνήστε με την εξυπηρέτηση πελατών.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

4. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα298από6975. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής. Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα299από6974.2 Αντικατάσταση λαβής πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] Πλακέ κατσαβίδι Λεπίδα 10mm x 1,6mm x 200mm Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).

2. Ξεβιδώστε δύο βίδες (2).

3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί. Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο

4.2.2 Τοποθέτηση λαβής πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα300από6974.3 Αντικατάσταση επάνω μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.

Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.

Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα301από6972. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Περιστρέψτε το κάλυμμα μεντεσέ (3).

4. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (4).

5. Ξεβιδώστε δύο βίδες (5).

6. Αφαιρέστε τον επάνω μεντεσέ (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα302από6974.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.

Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.

Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.4.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα303από6972. 1. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (1).

2. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).

4. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (4).

5. Αφαιρέστε την προστασία καλωδίων (5).

6. Ξεβιδώστε τη βίδα (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα304από6974.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.

Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.

Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. Ο επάνω μεντεσές έχει αφαιρεθεί.

4.5.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου ψυγείου (1).

2. Ξεβιδώστε δύο βίδες (2).

3. Αφαιρέστε τον μεσαίο μεντεσέ (3).

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα305από6974.6 Αντικατάσταση κάτω μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.

Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.

Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. Ο επάνω μεντεσές έχει αφαιρεθεί. Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου κατάψυξης (1).

2. Ξεβιδώστε τη βίδα (2).

3. Γυρίστε τον κάτω μεντεσέ προς τα έξω (3).

4. Αφαιρέστε τον κάτω μεντεσέ (4).

Ο κάτω μεντεσές πόρτας έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα306από6974.7 Αντικατάσταση ραφιού Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

Τραβήξτε το ράφι προς τα έξω. Το ράφι αφαιρέθηκε.

4.7.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα307από6974.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών. Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα308από6974.9 Αντικατάσταση ραφιού πόρτας Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας

Ανασηκώστε το ράφι πόρτας προς τα επάνω. Το ράφι πόρτας έχει αφαιρεθεί.

4.9.2 Τοποθέτηση ραφιού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα309από6974.10 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης

Μετακινήστε το ράφι πόρτας με δυνατότητα ρύθμισης ύψους, προς τα επάνω μέχρι το ράφι πόρτας να απελευθερωθεί από το στήριγμα. Το ράφι πόρτας με δυνατότητα ρύθμισης έχει αφαιρεθεί.

4.10.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα310από6974.11 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).

2. Αφαιρέστε το συρτάρι τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.11.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα311από6974.12 Αντικατάσταση συρταριού Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση συρταριού

1. Μετακινήστε προς τα έξω το κάτω συρτάρι ψυγείου (1).

2. Μετακινήστε προς τα έξω το επάνω συρτάρι ψυγείου (2).

Τα συρτάρια έχουν αφαιρεθεί.

4.12.2 Τοποθέτηση συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα312από6974.13 Αντικατάσταση τηλεσκοπικού συρταριού Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.13.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το τηλεσκοπικό συρτάρι (1).

2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

Το τηλεσκοπικό συρτάρι αφαιρέθηκε.

4.13.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα313από6974.14 Αντικατάσταση spot φωτισμού LED Ειδικά βοηθητικά μέσα: Ειδικό εργαλείο [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.14.1 Αφαίρεση spot φωτισμού LED

1. Χρησιμοποιήστε ειδικό εργαλείο για να τραβήξετε προς τα έξω το spot φωτισμού

2. Αποσυνδέστε τις ηλεκτρικές συνδέσεις του spot φωτισμού LED.

Το spot φωτισμού LED αφαιρέθηκε.

4.14.2 Τοποθέτηση spot φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα314από6974.15 Αντικατάσταση επάνω φωτός LED Ειδικά βοηθητικά μέσα: Πλακέ κατσαβίδι Λεπίδα 2,4mm x 0,4mm x 60mm, στο κιτ [00341820] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.15.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

2. Απελευθερώστε τα άγκιστρα φωτισμού LED.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα315από6973. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός. Το φως LED αφαιρέθηκε.

4.15.2 Τοποθέτηση επάνω φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα316από6974.16 Αντικατάσταση πλευρικής ράβδου φωτισμού LED Ειδικά βοηθητικά μέσα: Βεντούζα Ø50 mm [00342224] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Τα ράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.16.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα317από6972. Τραβήξτε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

3. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.

Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.16.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.

2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του

χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο). Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα318από6974.17 Αντικατάσταση προβολέα LED Ειδικά βοηθητικά μέσα: Ειδικό εργαλείο [00342180] Πλακέ κατσαβίδι Λεπίδα 2,4mm x 0,4mm x 60mm, στο κιτ [00341820] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.17.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

2. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε

2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Σελίδα319από6973. Απασφαλίστε τη μονάδα spot φωτισμού LED.

4. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

Το spot φωτισμού LED αφαιρέθηκε.

4.17.2 Τοποθέτηση spot φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.
