KULLANIM KILAVUZU KGN39MIEP BOSCH

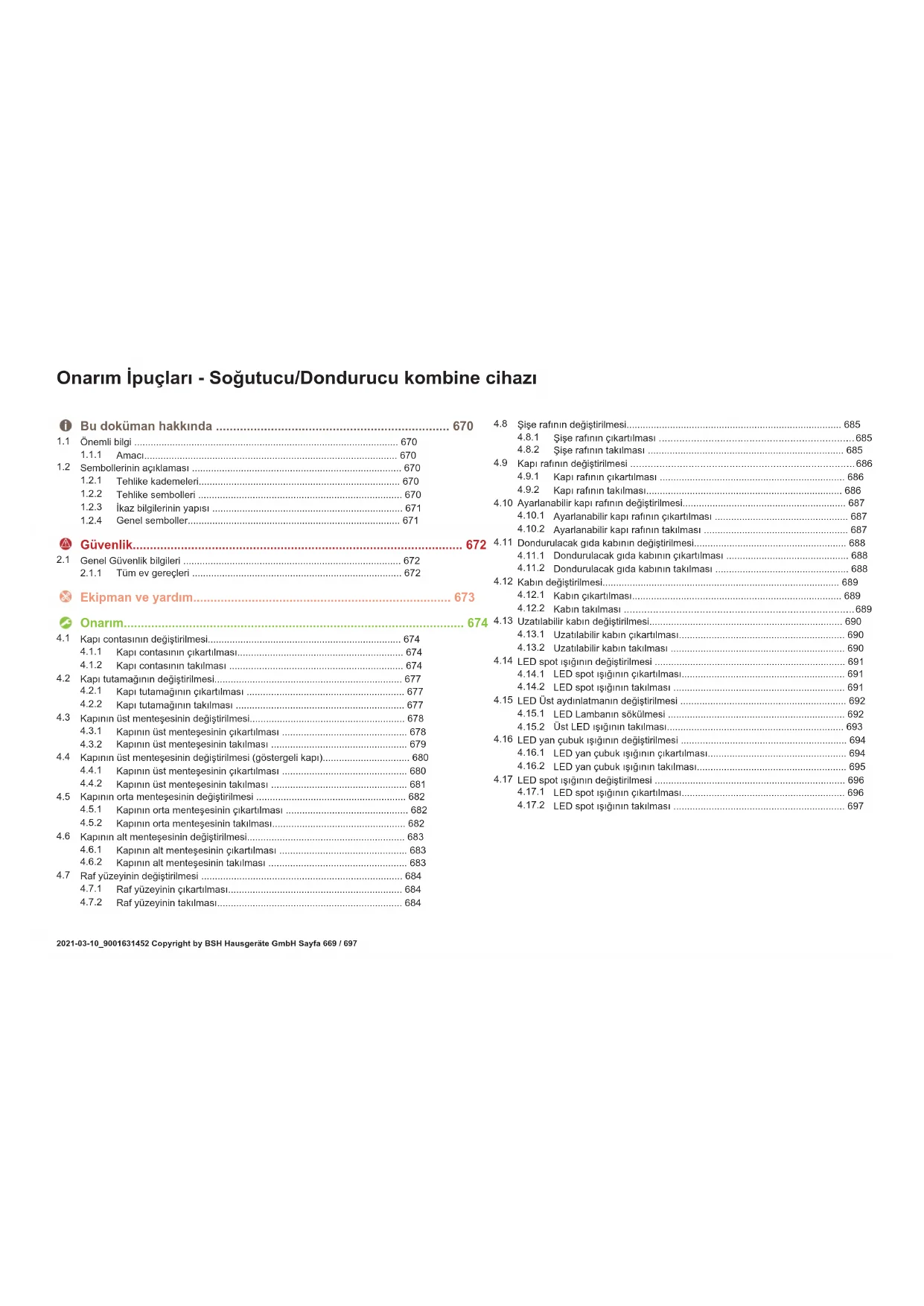

İkaz bilgilerinin yapısı ......................................................................671

Kapı contasının değiştirilmesi.......................................................................674

Kapı contasının çıkartılması.............................................................674

Kapı contasının takılması ................................................................674

Kapı tutamağının değiştirilmesi.....................................................................677

Kapı tutamağının çıkartılması ..........................................................677

Kapının üst menteşesinin değiştirilmesi.........................................................678

Kapının üst menteşesinin çıkartılması ..............................................678

Kapının üst menteşesinin takılması ..................................................679

Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)................................680

Kapının üst menteşesinin çıkartılması ..............................................680

Kapının üst menteşesinin takılması ..................................................681

Kapının orta menteşesinin değiştirilmesi .......................................................682

Kapının orta menteşesinin çıkartılması .............................................682

Kapının orta menteşesinin takılması.................................................682

Kapının alt menteşesinin değiştirilmesi..........................................................683

Kapının alt menteşesinin çıkartılması ...............................................683

Kapının alt menteşesinin takılması ...................................................683

Raf yüzeyinin değiştirilmesi ..........................................................................684

Raf yüzeyinin çıkartılması................................................................684

Raf yüzeyinin takılması....................................................................684

Şişe rafının değiştirilmesi...............................................................................685

Şişe rafının çıkartılması ....................................................................685

Şişe rafının takılması ........................................................................685

Kapı rafının değiştirilmesi ..............................................................................686

Kapı rafının çıkartılması ....................................................................686

Kapı rafının takılması........................................................................686

Ayarlanabilir kapı rafının değiştirilmesi............................................................687

Ayarlanabilir kapı rafının çıkartılması .................................................687

Ayarlanabilir kapı rafının takılması .....................................................687

Dondurulacak gıda kabının değiştirilmesi........................................................688

Dondurulacak gıda kabının çıkartılması .............................................688

Dondurulacak gıda kabının takılması .................................................688

Kabın değiştirilmesi.......................................................................................689

Kabın çıkartılması.............................................................................689

Uzatılabilir kabın değiştirilmesi.......................................................................690

Uzatılabilir kabın çıkartılması.............................................................690

Uzatılabilir kabın takılması ................................................................690

LED spot ışığının değiştirilmesi ......................................................................691

LED spot ışığının çıkartılması............................................................691

LED spot ışığının takılması ...............................................................691

LED Üst aydınlatmanın değiştirilmesi .............................................................692

Üst LED ışığının takılması.................................................................693

LED yan çubuk ışığının değiştirilmesi .............................................................694

LED yan çubuk ışığının çıkartılması...................................................694

LED yan çubuk ışığının takılması.......................................................695

LED spot ışığının değiştirilmesi ......................................................................696

LED spot ışığının çıkartılması............................................................696

LED spot ışığının takılması ...............................................................697 Onarım İpuçları-Soğutucu/Dondurucu kombine cihazı 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa669/697Bu doküman hakkında

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa670/697Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.

Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa671/697Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa672/697Ekipman ve yardım Tanımlama Detaylar Görüntüler Koruyucu bez [00342013] 60cm x 50cm Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Special tool [00342180] Vantuz [00342224] Ø50 mm Torx Bit TX20 [00340865] 6,3mm (1/4") Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ekipman ve yardım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa673/697Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa674/6971. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa675/6975. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa676/6974.2 Kapı tutamağının değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).

2. Vidaları sökün (2).

3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır. İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa677/6974.3 Kapının üst menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa678/6972. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).

4. Üst menteşe kapağını sökün (4).

5. Vidaları sökün (5).

6. Üst menteşeyi çıkartın (6)/

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa679/6974.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa680/6972. 1. Üst menteşe kapağını çıkartın (1).

2. Kablo kutusu kapağını çıkartın (2).

3. Elektrik bağlantısını ayırın (3)

4. Topraklama bağlantısı vidasını sökün (4).

5. Kablo korumasını çıkartın (5).

Üst menteşe çıkarılır.

4.4.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa681/6974.5 Kapının orta menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Kapının üst menteşesi çıkartılmıştır.

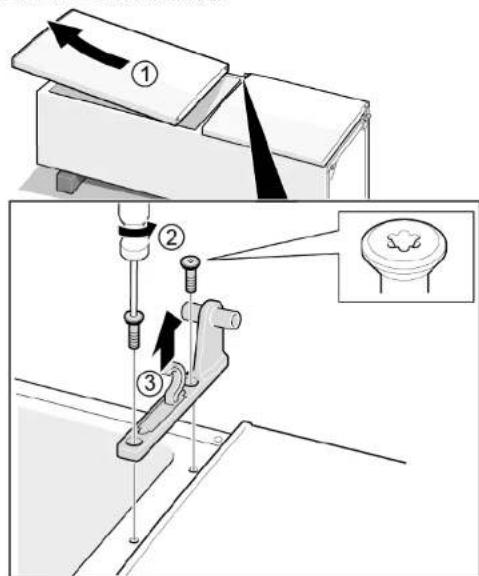

4.5.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).

2. Vidaları sökün (2).

3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.5.2 Kapının orta menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa682/6974.6 Kapının alt menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Üst menteşe çıkarılır. Orta menteşe çıkartılmıştır.

4.6.1 Kapının alt menteşesinin çıkartılması

1. Derin dondurucu bölmesi kapısını sökün (1).

2. Vidayı sökün (2).

3. Alt menteşeyi (3) çevirin.

4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa683/6974.7 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin. Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa684/6974.8 Şişe rafının değiştirilmesi Ön koþul: Kapı açık.

4.8.1 Şişe rafının çıkartılması

Şişe rafını dışarı çekin. Şişe rafı çıkartılmıştır.

4.8.2 Şişe rafının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa685/6974.9 Kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.9.1 Kapı rafının çıkartılması

Kapı rafını yukarıya doğru kaldırın. Kapı rafı çıkartılmıştır.

4.9.2 Kapı rafının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa686/6974.10 Ayarlanabilir kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.10.1 Ayarlanabilir kapı rafının çıkartılması

Yüksek ayarlanabilir kapı rafını tutucudan çıkana dek yukarıya doğru hareket ettirin. Ayarlanabilir kapı rafı çıkartılmıştır.

4.10.2 Ayarlanabilir kapı rafının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa687/6974.11 Dondurulacak gıda kabının değiştirilmesi Ön koþul: Kapı açık.

4.11.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).

2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.11.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa688/6974.12 Kabın değiştirilmesi Ön koþul: Kapı açık.

4.12.1 Kabın çıkartılması

1. Alt buzdolabı kabını çıkartın (1).

2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.12.2 Kabın takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa689/6974.13 Uzatılabilir kabın değiştirilmesi Ön koþul: Kapı açık.

4.13.1 Uzatılabilir kabın çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).

2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.13.2 Uzatılabilir kabın takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa690/6974.14 LED spot ışığının değiştirilmesi Özel yardýmcý ekipman: Special tool [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.14.1 LED spot ışığının çıkartılması

1. LED spot ışığını dışarı çekmek için özel bir alet kullanın (1).

2. LED spot ışığının elektrik bağlantılarını ayırın.

LED spot ışığı çıkartılmıştır.

4.14.2 LED spot ışığının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa691/6974.15 LED Üst aydınlatmanın değiştirilmesi Özel yardýmcý ekipman: Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Üst iç donanımlar çıkartılmıştır.

4.15.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

2. LED ışığını tırnaklarından kurtarın.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa692/6973. LED ışığını ileri hareket ettirerek sökün. LED ışığı söküldü.

4.15.2 Üst LED ışığının takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa693/6974.16 LED yan çubuk ışığının değiştirilmesi Özel yardýmcý ekipman: Vantuz Ø50 mm [00342224] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Soğutucu bölüm rafları çıkartılmıştır.

4.16.1 LED yan çubuk ışığının çıkartılması

1. Emme kabını LED yan çubuk ışığının üst üçte birlik kısmına yapıştırın.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa694/6972. Emme kabını LED yan çubuk ışığı ile birlikte döndürme hareketi uygulayarak öne doğru çekin.

3. LED yan çubuk ışığının elektrik bağlantısını ayırın.

LED yan çubuk ışığı çıkartılmıştır.

4.16.2 LED yan çubuk ışığının takılması

1. LED yan çubuk ışığının elektrik bağlantısını kurun.

2. LED yan çubuk ışığını, bölme panelinde yerine sabitleyin (kancalar yerine oturur).

LED yan çubuk ışığının takılmıştır. Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa695/6974.17 LED spot ışığının değiştirilmesi Özel yardýmcý ekipman: Special tool [00342180] Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Soğutucu bölüm rafları çıkartılmıştır.

4.17.1 LED spot ışığının çıkartılması

1. LED yan ışık kapağını çıkartın.

2. LED spot ışığı kapağını içe doğru çekin ve aynı anda öne doğru itin.

Onarım 2021-03-10_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa696/6973. LED spot ışık modülünü ayırın.

4. LED spot ışığının elektrik bağlantısını ayırın.

LED spot ışığı çıkartılmıştır.

4.17.2 LED spot ışığının takılması
