РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KGN39MIEP BOSCH

1 Over dit document. 119

Conseils de réparation - Refrigerateur / Congélateur combiné

1 A propos de ce document 235

1.2 Explication des symboles 235

1.2.1 Niveau de risque 235
1.2.2 Symboles de danger 235
1.2.3 Structure des indications d'advertisement 236
1.2.4 Symboles généraux 236

Sécurité 237

2.1 Consignes de sécurité generales 237

2.1.1 Tous les apparciels electroménagers 237

Outils et aides 238

Réparation 239

4.1 Remplacer le joint de porte 239

4.1.1 Retirer le joint de porte 239
4.1.2 Monter le joint de porte 239

4.2 Remplacer la poignee de porte 242

4.2.1 Retirer la poignee de porte 242
4.2.2 Monter la poignee de porte 242

4.3 Remplacer la chamiere supérieure de la porte 243

4.3.1 Retirer la charniere supérieure de la porte 243
4.3.2 Monter la charniere supérieure de la porte 244

4.4 Remplacer la charmière supérieure de la porte (porte avec afficheur) 245

4.4.1 Retirer la charniere supérieure de la porte 245
4.4.2 Monter la charmiere supérieure de la porte 246

4.5 Remplacer la chamiere intermediaire de la porte 247

4.5.1 Retirer la charniere intermediaire de la porte 247
4.5.2 Monter la chamiere intermediaire de la porte 247

4.6 Remplacer la chamiere de porte inférieure 248

4.6.1 Retirer la charniere intermediaire de la porte 248
4.6.2 Monter la charmiere de porte inférieure 248

4.7 Remplacer la tablette 249

4.7.1 Retirer la tablette 249
4.7.2 Monter la tablette 249

4.8 Remplacer le casier à bouteilles 250

4.8.1 Retirer le casier à bouteilles 250
4.8.2 Monter le casier a bouteilles 250

4.9 Remplacer l'etagere de la porte 251

4.9.1 Retirer l'etagere de la porte 251
4.9.2 Monter l'etegere de la porte 251

4.10 Remplacer l'etagere ajustable de la porte 252

4.10.1 Retirer l'etagere ajustable de la porte 252
4.10.2 Monter l'etagere ajustable de la porte 252

4.11 Remplacer le bac d'aliments congelés 253

4.11.1 Retirer le bac d'aliments congelés 253
4.11.2 Monter le bac d'aliments congelés 253

4.12 Remplacer le bac 254

4.12.1 Retirer le bac. 254
4.12.2 Monter le bac 254

4.13 Remplacer le bac telescopique 255

4.13.1Extraire le bac telescopique 255
4.13.2 Monter le bac telescopique 255

4.14ChangerleprojcteurLED 256

4.14.1 Demontage du projecteur LED 256
4.14.2 Monter le projecteur LED 256

4.15 Remplacer I'clairage LED supieur 257

4.15.1 Retirer l'éclairage LED 257
4.15.2 Monter I'clairage LED supieur 258

4.16 Echange de I'eclairage LED lateral 259

4.16.1 Demontage de I'éclairage LED l'atéral 259
4.16.2 Montage de I'clairage LED lateral 260

4.17ChangerleprojcteurLED 261

4.17.1 Demontage du projecteur LED 261
4.17.2 Monter le projecteur LED 262

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'ajvertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'ajvertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'ajvertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'ajvertis- sement peut provoquer des dégats maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'advertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avierisationment mettant en garde contre le risque d'électroccution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]
Outil spécifique [00342180]
Ventouse [00342224]	Ø50 mm
Embout Torx TX20 [00340865]	6,3 mm (1/4")
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm

4.1 Remplacer le joint de porte

Pre-requis:
La portes est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Lejointdeportestretire.

4.1.2 Monter le joint de porte

1	L'épaissur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermetre ou le fonctionnement à long terme de la porte.
2	Si vous appeareil est doté de charnière ou d'attaches de channières ajus-tables, vous pourrez optimiser le comportement de fermetre par la suite.
3	Les petits troués latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégats dans les rainures qui doivent accueiller le joint.

1. Si la rainure de joint est endommagée.

2. Contacter le service après-vente

3. Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommendé de redresser le joint de porte avant de l'inserrer dans l'appelil.

Réchauffer le joint de porte avec un séche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser lescoins du joint en haut et en bas dans la rainure.

Réparation

1. Enforcer progressivement le joint dans la rainure.

Le joint de porte est installe.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignee de porte

1. Retirer deux capuchons de vis (1).

2. Devisser deux vis (2).

3. Retirer la poignee de porte (3).

La poignée de porte est retiree.

La poignée de la deuxième porte peut être retiree de la meme maniere.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de I'equipement appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Appuyer sur le cache de charnière supérieure des deux côts (1).

2.Sortir le cache de chamiere supérieure (2).
3. Faire pivoter le cache de la charnière (3).
4. Retirer le cache de la charmière supérieure (4).
5. Devisser deux vis (5).
6. Retirer la chamiere supérieure (6).

La charmière supérieure est retiree.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes d'oment formés devraient referrer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Aretes vives !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pieces qui chutent.
- Sécuriser les composants contre le risque de chute.

05.2 观察线粒体

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
au plancher.
Securiser les composants contre le risque de chute.

DANGER

Risque d'electrocution en raison de pieces sous tension!

sque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparties par des techniciens qualifiés.
  Apre's la réparation, effecteur un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conducrices de tension Mort par électrocution.

Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Retirer le cache de la charniere supérieure (1).

1. Retirer le couvercle de la boite de cables (2).
2. Debrancher la connexion électrique (3).
3. Devisser la vis de mise à la terre (4).
4. Retirer la protection du cable (5).
5. Devisser la vis (6).

La charmière supérieure est retiree.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient-retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des qants de protection.

AVERTISSEMENT

Chute d'appareils inclines!

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

Securiser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.
La chamière supérieure de la porte est retiree.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmente refrigerateur (1).
2. Devisser deux vis (2)
3. Retirer la charnière intermediaire (3).

La charmière intermédiaire est retiree.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient-retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Arêtes vives!

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

essures dues à des pieces qui chutent.
Securiser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.
La charmière supérieure est retiree.

La charnière intermédiaire est retiree.

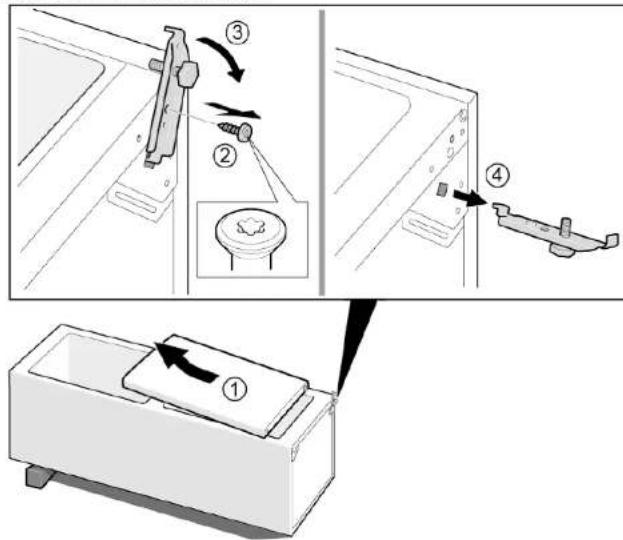

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmentengélateur (1).
2. Devisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la chamière inférieure (4).

La charnière inférieure de la porte est retiree.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:
La portes est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retiree.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le casier à bouteilles

Pre-requils:
La portes est ouverte.

4.8.1 Retirer le casier à bouteilles

Extraire le casier a bouteilles.

Le casier à bouteilles est retireé.

4.8.2 Monter le casier à bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer l'etagere de la porte

Pre-requis:
La portee est ouverte.

4.9.1 Retirer l'etagere de la porte

Soulever l'etagere de la porte.

L'etagere de la portee est retiree.

4.9.2 Monter l'etagere de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'etagère ajustable de la porte

Pre-requils:
La porte est ouverte.

4.10.1 Retirer l'étagère ajustable de la porte

Relever l'étagère ajustable en hauteur de la porte jusqu'à ce qu'elle soit libérée de son support.

L'etagere ajustable de la porte est retiree.

4.10.2 Monter l'étagère ajustable de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac d'aliments congelés

Pre-requis:

La porte est ouverte.

4.11.1 Retirer le bac d'aliments congelés

1.Extraire complètement le bac d'aliments congeles (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congeles est retire.

4.11.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac

Pré-requis:
La portes est ouverte.

4.12.1 Retirer le bac

1.Extraire le bac inférieur du refrigerateur (1).
2. Extraire le bac supérieur du refrigerateur (2).

Les bacs sont retirees.

4.12.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac telescopique

Pre-requis:

La portes est ouverte.

4.13.1 Extraire le bac thélescopique

1.Extraire complètement le bac t'éscopique (1).
2. Retirer le bac telescopique (2)

Le bac telescopique est retire.

4.13.2 Monter le bac telescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Changer le projecteur LED

Outillage nécessaire:

Votre appareil est equiped'un éclairage LED ne demandant pas d'entre

tien.

Les réparations de cet éclairage sont exclusivement réservées au ser

vice après-vente ou a des spécialistes autorisés!

DANGER

Risque d'electrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
  Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pieces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Aretes yives !

Blessures par coupure

Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.

La port est ouverte.

4.14.1 Demontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.

Le projeteur LED est retire.

4.14.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portesteouverte.
Les équipements interieurs supérieurs de I'appareil sont retiers.

4.15.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion electrique de I'clairage LED est debranchee.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Retriner l'éclairage LED par l'avant.

L'éclairage LED est retire.

4.15.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

Outillage nécessaire:

Ventouse 50mm [00342224]

Votre appareil est equiped'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou a des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pieces conductrices de tension! Mort par électrocution.
Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives!
Blessures par coupure
Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La port est ouverte.
Les clayettes du réfrigerateur sont retirées.

4.16.1 Demontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

Réparation

1. Retirer l'éclairage LED latal en tournant vers l'avant avec la ventouse.

1. Retirer le raccord electrique de l'clairage LED lateral.

L'éclairage LED latéral est réTIe.

4.16.2 Montage de l'éclairage LED latéral

1. Retablir le raccord electrique de I'clairage LED lateral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartment réfrigerateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.17 Changer le projecteur LED

Outillage nécessaire:

Outil special [00342180]
Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre apparèil est équipé d'un éclairage LED ne demandant pas d'entretien.
Les réparations de cet éclairage sont exclusivement réservées au service après-ventu ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pieces sous tension !Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.
Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Aretes vives
Blessures par coupure
Porter des gants de protection

Pre-reguls:

Appareil est déconnecté de l'alimentation.
La portes est ouverte
Les clayettes du réfrigerateur sont retirees.

4.17.1 Demontage du projecteur LED

1. Défaire le cache du projeteur LED.

1. Tirer le cache du projeteur LED vers l'intérieur et le pouvoir simultanément vers l'avant.

Réparation

1. D'éfaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.17.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

PouT6eOg:
H TnpTa eivai avoixT.

4.1.1 Apaipoean oTeyavotrointikou npoptas

1. ATEAEUEBPOATE TO OTEYAVOTIOINTKO TIOPTAC ATTO TYEYKOTN OTN DEIGA KAI apiOtePn yuvia.

1. TpaŋgTc to oTeyavotmoiŋk o npiaε Eω ano tv Ev ykomn

To ateyavantoioiNko ts npiaeexiaapeheei.

4.1.2 ToToEeTOn OTeyavovToiNtIKoU TropaS

4.1 A gumitomités cseréje

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

Ierices durvis drkst nonemt tikai apmacfts specialists.
lericeirjaparvietodivata
Ir jazmanto tikai piemeroi darbarlki un aprikojums.

ESIET PIESARDZIGI

Asas malas!
Grieztas bruces
Lietojiet aizsargcimdus

ABRIDINJUMS

Sasveruos iericu paslidesana!
Kaulu luzumi / saspiesanas traumas
Nostipriniet ierces, lai tās neslfdetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet delalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierces detalu bojajumi vaibojajumi, kas rodas klaenta majas, piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
lericesieksejamdalimirjabutiznemtam.
Augsjá vira ir nonemta.
Videjā vira ir nonemta.

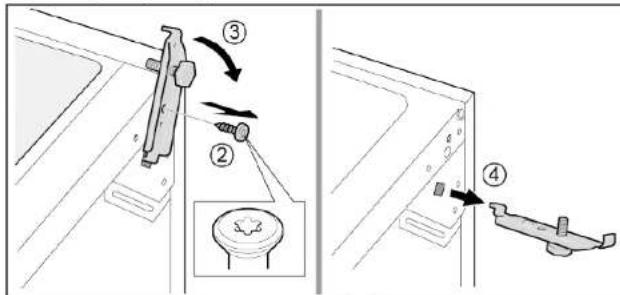

4.6.1 Durvju apaksjjas viruses nonemsana

1. Nonemiet saldetavas nodalijuma durvis (1).
2. Izskruvejiet skruvi (2).
3. Pagrieziet apaksjo viru uz aru (3).
4. Nonemiet apaksjo viru (4)

Durvu apaksja vira ir nonemta.

4.6.2 Durvju apaksejas viruses uzstadisana

Uzstadiet apgriezt kartiba.

Remonts

4.7 Plaukta nomina

Prastba:
Durvimirjabutatvertam.

4.7.1 Plaukta iznemsana

Izvelciet plagktu.

Plaukts ir iznemts.

4.7.2 Plaukta uzstadijsana

Uzstadiet apgriezt kartiba.

Remonts

4.8 Pudeju plaukta nomaina

Prastba:
Durvimirjabutatvertam.

4.8.1 Pudeju plaukta izem'sana

Izvelciet pudelju plauktu.

1. Desconectar la connexion électrique del foco LED.
