Savjeti za popravak - Kombinacija hladnjak/zamrzivač

4.9 Zamjena posude za vrata 48

4.9.1 Uklanjanje posude za vrata 48
4.9.2 Postavljanje posude za vrata 48

4.10 Zamjena prilagodljive posude za vrata 49

4.10.1 Uklanjanje prerligodljive posude za vrata 49
4.10.2 Postavljanje preragodljive posude za vrata 49

4.11 Zamjena spremnika za zamrznute namirnice 50

4.11.1 Uklanjanje spremnika za zamrznute namirnice 50
4.11.2 Postavljanje spremnika za zamrznute namirnice 50

4.12 Zamiena spremnika 51

4.12.1 Uklanjanje spremnika 51
4.12.2 Postavljanespremnika 51

4.14 Zamjena LED usmjerenog svjetla 53

4.14.1 Uklanjanje LED usmjerenog svjetla 53
4.14.2 Postavljanje LED usmjerenog svjetla 53

4.15 Zamjena LED gornjeg svjella 54

4.15.1 Uklanjanje LED svjetla 54
4.15.2 PostavljanegornjegLEDsvjetla 55

4.16 Zamjena LED svjetlosne sipke 56

4.16.1 Uklanjanje LED svjetlosne sipke 56
4.16.2 Postavljanje LED svjetlosne sipke 57

4.17 Zamjena LED usmjerenog svjetla 58

4.17.1 Uklanjanje LED usmjerenog svjetla 58
4.17.2 Postavljanje LED usmjerenog svjetla 59

O ovom dokumentu

1.1 Važne informacije

1.1.1 Syrha

Ove upute za popravak sluze kao podrka korisnicima prilikom samostalnog popravljana uredaja u skladu s primjenjvom Direktivom o ekoloskom dizajnu (od ozulka 2021.). One sadrze informacije o zamjeni odreedenih rezervinh dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja,OCRATE SE naosj sluzbi za korisnike. Mi snosimo odgovor-nost za ostecenja samu ulcuju pridržavanja uputa za popravak.

1.2 Objasnjene oznaka

1.2.1 Stupnjevi opasosti

Stupnjevi upozorenja sastoje se od oznake i signalne rijeci. Signalna rijec ukazuje na ozbiljnost opasnosti.

Tablica 1: Stupnjevi opasnosti

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat产业集聚smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja moze rezulirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja moze rezulirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja moze rezulirati oštećenjem imovine.

1.2.2 Oznake opasnosti

Oznake opasnosti simbolicka su reprezentacija s oznakom vrste opasnosti. U ovom Dokumentu koriste se sljedece oznake opasnosti:

Sijedeci primjerPokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbegavanje opasnosti.

1.2.4 Opé oznake

U ovom dokumentu koriste se sljedec opoe oznake:

Opasnost od strujnog udara zbog dijelova koji provode struju!

Pogreske izazvane popravcima elektrichn sastavnih dijelova mogu dovesti do strujng udara!
- Isklučite uredaj iz struje na rajmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionaln propisima.

Opasnost od ozljeda zbog ostrih rubova!

• Nosite zašitne rukavice.

Opasnost od prignječenja tijekom izvodnenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju tešikh iPokretnih sastavnih dijelova

• Nosite zašitnu obuću.
  Osiguraje teške sastavne dijelove od pada.
  Nemojte umetati dijelove tjela uPokretne sastavn deijelove.

4.1 Zamjena brte vrata

Zahtjev:
Vrata su otvorena.

4.1.1 Uklanjanje brte vrata

1. Otpustite brtvv rata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite imi li ostecenja na utoru za brtvu.

1. Ako je utor za brtu ostecen. -Obratite se sluzbi za korisnike.
2. Blago odustapanje brte vrata normalno je i ne utjece na funkciu. Pre- porucije se izravnati brvu vrata prije umetanja u uredaj.

Zagrijte brtvu vrata susilom za kosu ili vrucomvodom i ručno je oblikujte.

1. Gurnite kutove brte na vrh i dno utora.

Popravak

1. Utisnite cijelu brtvu korak po korak u ulor.

Brtva vrata je postavljena.

2021-03-10_9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 38 od 697

Popravak

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijac sutorom Noz 10 mm x 1,6 mm x 200 mm

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena gornjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Uredajieiskljuceniznapajanja.
Unutarnja oprema ureda ja e uklonjena.

4.3.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. Pritisnite poklopac gomjeg zgloba s obje strane (1).

1. IzvaditePoklopac gornjeg zgloba (2).
2. OkrenitePoklopaczgloba(3).
3. UklonitePoklopacgornjegzgloba(4).
4. Odvijte dva vija (5).
5. Uklonite gornji zglob (6)

Gomji je zglob uklonjen.

4.3.2 Postavljanje gornjeg zgloba vrata

Postavite aberrnim redoslijedom.

Popravak

4.4 Zamjena gornjeg zgloba vrata (vrata sazaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

UPOZORENJE

Teski, veliki uredaill!
Ozljede leda i kraljeznice
Uklanjanje vrata uredaja smiju obavljati samo obuceni strucnjaci.
Za pomicanje uredaja potrebne su dvije osobe.
Koristite samo prikladan alati opremu.

OPREZ

Ostri rubovil

Porezoline

Nosite zaistitne rukavice.

UPOZORENJE

Isklizavanje nagnutih uredaja!

Puknuca kostju / ozljede od prignjecenja

Osiguraje uredaje od isklizavanja.

OPREZ

Opasnost od padanja dijelova zbog otpustenih vijaka!

Osiguraje sastavne dijelove od pada.

POZOR!

Opasnost od padanja dijelova zbog otpustenih vijaka!

Ostecenje drugih dijelova uredaja ili objekta klijenta, npr. pada.

• Osiguraje sastavne dijelove od pada.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slucaju nepravlinog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektriche dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionaliim propisima.

OPASNOST

Opasnost od strujnog udara zbog dljelova koji provode struju! Smrt od strujnog udara

Iskjučite urežaj iz elektríchnog napajanja najmanje 60 sekundi prije izvodenaja popravaka.

Zahtiev:

Ure'daj je iskligen iz napajanja.
Unutarnja oprema uredaja je uklonjena.

4.4.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. UklonitePoklopac gornjeg zgloba(1).

1. UklonitePoklopakutijeza kabele (2).
2. Odvojite elektrichi priključak (3)
3. Odvijte vijak prikljucka za uzemljenje (4).
4. Uklonite zašitu kabela (5).
5. Odvijte vijk (6)

Postavite obratnim redoslijedom.

Popravak

4.7 Zamjena police

Zahtjev:
Vrata su otvorena.

4.7.1 Uklanjanje police

Izvucite policu.

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena police za boce

Zahtjev:
Vrata su otvorena.

4.8.1 Uklanjanje police za boce

Izvucite policu za boce.

Polica za boce je uklonjena.

4.8.2 Postavljanje police za boce

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena posude za vrata

Zahtjev:
Vrata su otvorena.

4.9.1 Uklanjanje posude za vrata

• Podignite posudu za vrata prema gore.

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena prerlagodljive posude za vrata

Zahtjev:
Vrata su otvorena.

4.10.1 Uklanjanje prerligodljive posude za vrata

• Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne opustizi drzača.

Postavite obratnim redosijedom.

Popravak

4.11 Zamjena spremnika za zamrznute namirnice

Zahtjev:
Vrata su otvorena.

4.11.1 Uklanjanje spremnika za zamrznute namirnice

Postavite obratnim redosijedom.

Popravak

4.12 Zamjena spremnika

Zahtjev:

Vrata su otvorena.

4.12.1 Uklanjanje spremnika

1. Izvadite donji sprenik hladnjaka (1). 2. Izvadite gornji sprenik hladnjaka (2)

Spremnicuuklonjeni.

Postavite obratnim redoslijedom.

Popravak

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Ta svjetla smije popravljati samo obsojte iz sluzbe za korisnke ili ovlasteni techničar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nationalin propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1sklucite ureadaj iz elektriogn napajanajnaja nange 60 sekundi prije izvodenija popravaka.

OPREZ

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Urejd je isklučen iz napajanja.
Vrata su otvorena.

4.14.1 Uklanjanje LED usmjerenog svjetla

1. S pomocu specjalnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite elektriche prikljucke LED usmjerenog svjetla.
   LED usmjereno svjello je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

Postavite abratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imsvjetloLED koje ne zahtjeva odrzavanje.

Ta svjetla smije popravljati samo obsojbe za korisnke ili ovlašen i nehiciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slucaju nepravilnog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ilii nacionalm propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara

1. Isklučite uredaj iz elektrícnog napajanja najmanje 60 sekundi prijee izvodenaja popravaka.

OPREZ

Ostri rubovil

Porezoline

Nosite zaistitne rukavice.

Zahtjev:

LED svjetlo je uklonjeno.
4.15.2 Postavljanje gornjeg LED svjetla
Postavite obratnim redosijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna casa 050 mm [00342224]

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

A svjetla smije popravljati samo osoblje iz sluzbe za korisnike ili ovlasteni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.

Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionali npropisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1. Iskličite uredaj iz elektrícnog napajania majnje 60 sekundi prije izvodenja popravaka.

OPREZ

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Ure'daje isklju'e niz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

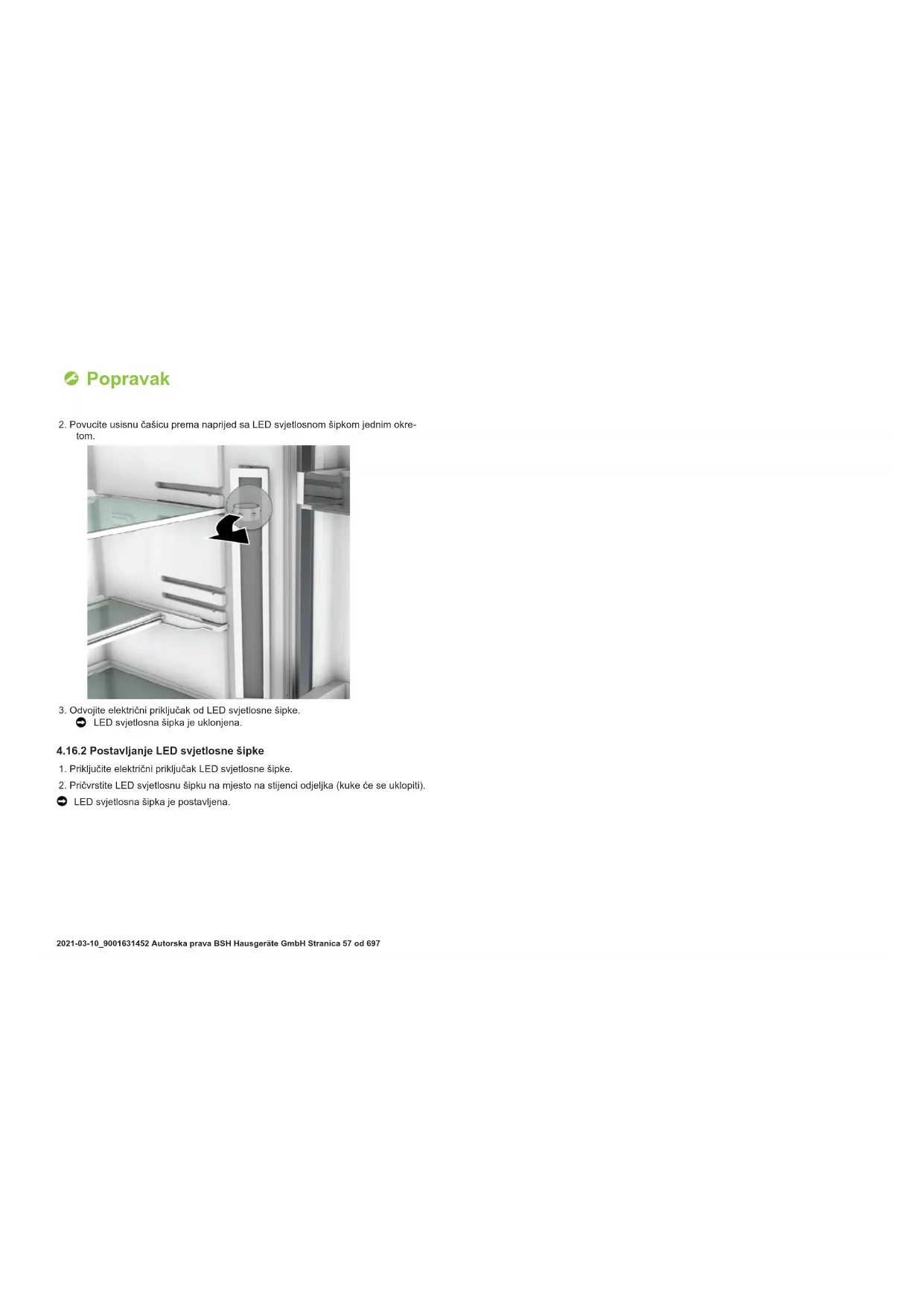

4.16.1 Uklanjanje LED svjetlosne sipke

1. Postavite usisnu casicu na gornju trecinu LED svjetlosne sipke.

Popravak

1. Povucite usisnu casicu prema naprijed sa LED svjetlosnom sipkom jegnim okre-tom.

1. Odvojite elektrichi prikljucak od LED svjetlosne sipke. LED svjetlosna sipka je ukonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite elektricki prikrljučak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu Čipku na mjesto na stijenci odeljka (kuke ce se uklopiti).
   LED svjetlosna sipka je postavljena

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specjalni alat [00342180]
Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imasvjetloLED koje ne zahtijeva odrzavanje.
Ta svjetla smije popravljati samo obsoljbe iz sluzbe za korisnike ili ovlašeni techničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doči do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
- Nakon popravka provedite sigurnosi test u skladu s VDE 0701 il nacionali propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
Isključite uredaj iz elektrícnog napajanja najmanje 60 sekundji prijee izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. OtpustitePoklopacLEDusmjerenogsvjetla

1. PovucilePoklopacLEDusmjerenogsvjella prema unutra i istodobno ga gurnite prema naprijed.

Popravak

1. Odvjite modul LED usmjerenog svjela.

1. Odvojite elektrichi priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

Postavite obratnim redosljedom.
