HASZNÁLATI ÚTMUTATÓ KGN39MIEP BOSCH

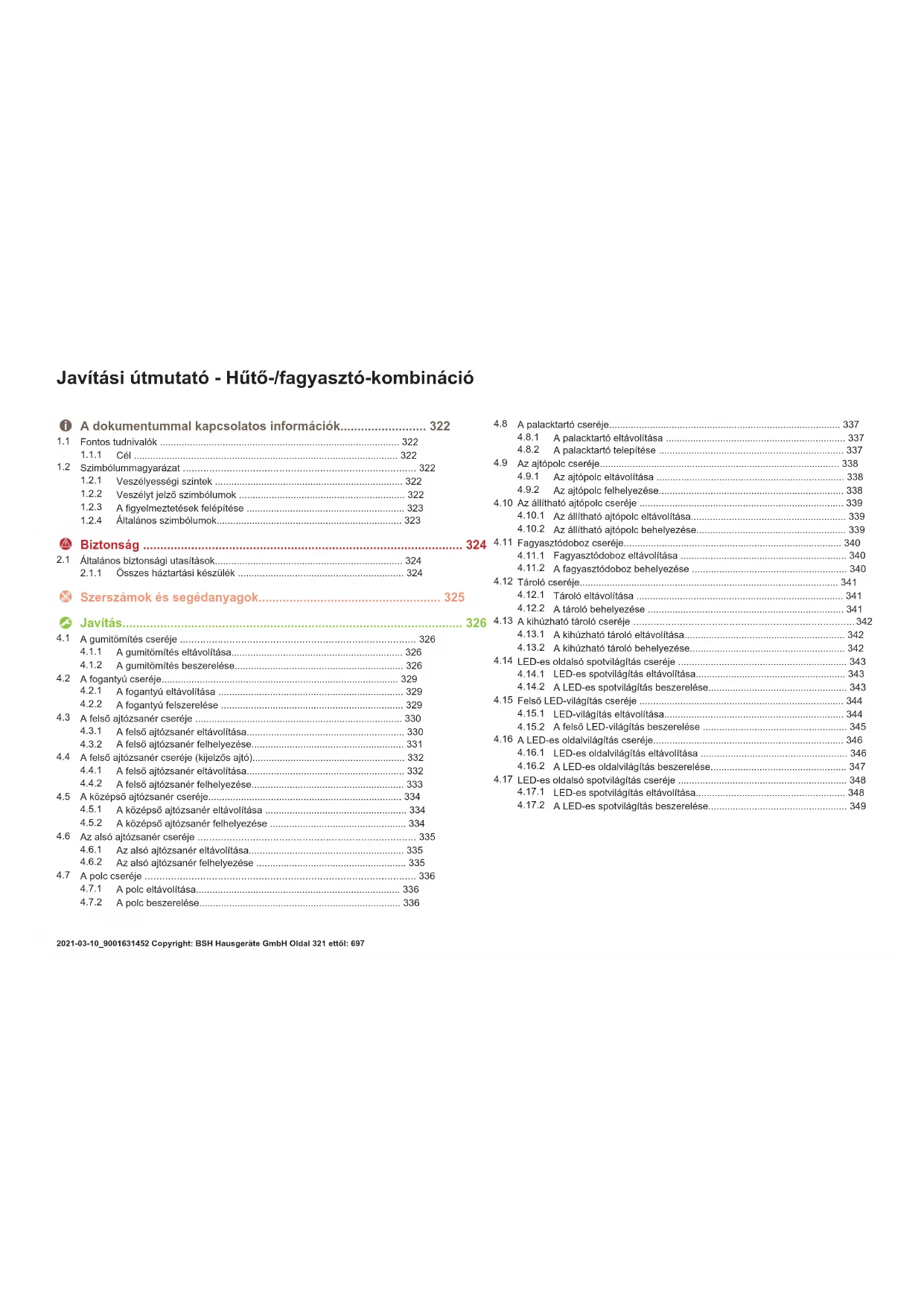

Veszélyességi szintek .....................................................................322

Veszélyt jelző szimbólumok .............................................................322

A figyelmeztetések felépítése ..........................................................323

Általános biztonsági utasítások.....................................................................324

Összes háztartási készülék .............................................................324 Szerszámok és segédanyagok.....................................................325 Javítás...................................................................................................326

A gumitömítés eltávolítása...............................................................326

A gumitömítés beszerelése..............................................................326

A felső ajtózsanér eltávolítása..........................................................330

A felső ajtózsanér felhelyezése........................................................331

A felső ajtózsanér cseréje (kijelzős ajtó)........................................................332

A felső ajtózsanér eltávolítása..........................................................332

A felső ajtózsanér felhelyezése........................................................333

A középső ajtózsanér cseréje.......................................................................334

A középső ajtózsanér eltávolítása ....................................................334

A középső ajtózsanér felhelyezése ..................................................334

Az alsó ajtózsanér eltávolítása.........................................................335

Az alsó ajtózsanér felhelyezése .......................................................335

Az ajtópolc eltávolítása .....................................................................338

Az ajtópolc felhelyezése....................................................................338

Az állítható ajtópolc cseréje ...........................................................................339

Az állítható ajtópolc eltávolítása.........................................................339

Az állítható ajtópolc behelyezése.......................................................339

Fagyasztódoboz eltávolítása .............................................................340

A fagyasztódoboz behelyezése .........................................................340

A kihúzható tároló eltávolítása...........................................................342

A kihúzható tároló behelyezése.........................................................342

LED-es oldalsó spotvilágítás cseréje ..............................................................343

LED-es spotvilágítás eltávolítása.......................................................343

A LED-es spotvilágítás beszerelése...................................................343

Felső LED-világítás cseréje ...........................................................................344

LED-világítás eltávolítása..................................................................344

A felső LED-világítás beszerelése .....................................................345

A LED-es oldalvilágítás cseréje......................................................................346

LED-es oldalvilágítás eltávolítása ......................................................346

A LED-es oldalvilágítás beszerelése..................................................347

LED-es oldalsó spotvilágítás cseréje ..............................................................348

LED-es spotvilágítás eltávolítása.......................................................348

A LED-es spotvilágítás beszerelése...................................................349 Javítási útmutató-Hűtő-/fagyasztó-kombináció 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal321ettől:697A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal322ettől:697Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal323ettől:697Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal324ettől:697Szerszámok és segédanyagok Kijelölés Részletek Képek Védőrongy [00342013] 60 cmx 50 cm Laposfejű csavar- húzó Hegy 2,4mm x 0,4mm x 60mm, a készletben [00341820] Különleges szer- szám [00342180] Tapadókorong [00342224] Ø50 mm TX20 Torx bithegy [00340865] 6,3 mm(1/4") Laposfejű csavar- húzó Hegy 10mm x 1,6mm x 200mm Szerszámok és segédanyagok 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal325ettől:697Javítás

4.1 A gumitömítés cseréje

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

2. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését. Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját. A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal326ettől:6971. Ellenőrizze a barázdát sérülések szempontjából.

Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe tör- ténő behelyezés előtt. Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

4. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal327ettől:6975. Nyomja a teljes gumitömítést apránként a barázdába. Beszerelte a gumitömítést. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal328ettől:6974.2 A fogantyú cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] Laposfejű csavarhúzó Hegy 10mm x 1,6mm x 200mm Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút. A második ajtó fogantyújának eltávolítása ugyanígy történik.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal329ettől:6974.3 A felső ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

4.3.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal330ettől:6972. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Fordítsa el a zsanérburkolatot (3).

4. Távolítsa el a felső zsanér burkolatát (4).

5. Csavarja ki a két csavart (5).

6. Távolítsa el a felső zsanért (6)/.

Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal331ettől:6974.4 A felső ajtózsanér cseréje (kijelzős ajtó) Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

4.4.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal332ettől:6972. 1. Távolítsa el a felső zsanér burkolatát (1).

2. Távolítsa el a kábeldoboz fedelét (2).

3. Válassza le az elektromos csatlakozást (3).

4. Csavarja ki a földelő csatlakozás csavarját (4).

5. Távolítsa el a kábelburkolatot (5).

6. Csavarja ki a csavart (6).

Eltávolította a felső zsanért.

4.4.2 A felső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal333ettől:6974.5 A középső ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Eltávolította az ajtó felső zsanérját.

4.5.1 A középső ajtózsanér eltávolítása

1. Távolítsa el a hűtőrekesz ajtaját (1).

2. Csavarja ki a két csavart (2).

3. Távolítsa el a középső zsanért (3).

Eltávolította a középső zsanért.

4.5.2 A középső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal334ettől:6974.6 Az alsó ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Eltávolította a felső zsanért. Eltávolította a középső zsanért.

4.6.1 Az alsó ajtózsanér eltávolítása

1. Távolítsa el a fagyasztórekesz ajtaját (1).

2. Csavarja ki a csavart (2).

3. Fordítsa ki az alsó zsanért (3).

4. Távolítsa el az alsó zsanért (4).

Eltávolította az alsó ajtózsanért.

4.6.2 Az alsó ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal335ettől:6974.7 A polc cseréje Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot. Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal336ettől:6974.8 A palacktartó cseréje Követelmény: Az ajtó nyitva van

4.8.1 A palacktartó eltávolítása

Húzza ki a palacktartót. Eltávolította a palacktartót.

4.8.2 A palacktartó telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal337ettől:6974.9 Az ajtópolc cseréje Követelmény: Az ajtó nyitva van

4.9.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot. Eltávolította az ajtópolcot.

4.9.2 Az ajtópolc felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal338ettől:6974.10 Az állítható ajtópolc cseréje Követelmény: Az ajtó nyitva van

4.10.1 Az állítható ajtópolc eltávolítása

Emelje az állítható ajtópolcot addig, amíg ki nem oldódik a tartóból. Eltávolította az állítható ajtópolcot.

4.10.2 Az állítható ajtópolc behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal339ettől:6974.11 Fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

4.11.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).

2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.11.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal340ettől:6974.12 Tároló cseréje Követelmény: Az ajtó nyitva van

4.12.1 Tároló eltávolítása

1. Húzza ki az alsó tárolót (1).

2. Húzza ki a felső tárolót (2).

Eltávolította a tárolókat.

4.12.2 A tároló behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal341ettől:6974.13 A kihúzható tároló cseréje Követelmény: Az ajtó nyitva van

4.13.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a kihúzható tárolót (1).

2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.13.2 A kihúzható tároló behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal342ettől:6974.14 LED-es oldalsó spotvilágítás cseréje Különleges eszközök Különleges szerszám [00342180] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.14.1 LED-es spotvilágítás eltávolítása

1. Speciális szerszámmal húzza ki a LED-es spotvilágítást (1).

2. Válassza le a LED-es spotvilágítás elektromos csatlakozóit.

Eltávolította a LED-es spotvilágítást.

4.14.2 A LED-es spotvilágítás beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal343ettől:6974.15 Felső LED-világítás cseréje Különleges eszközök Laposfejű csavarhúzó Hegy 2,4mm x 0,4mm x 60mm, a készletben [00341820] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a készülék felső szerelvényeit.

4.15.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

2. Oldja ki a LED-világításhoz kapcsolódó horgokat.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal344ettől:6973. Emelje el a készüléktől a LED-világítást. Eltávolította a LED-világítást.

4.15.2 A felső LED-világítás beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal345ettől:6974.16 A LED-es oldalvilágítás cseréje Különleges eszközök Tapadókorong Ø50 mm [00342224] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a hűtőszekrény polcait.

4.16.1 LED-es oldalvilágítás eltávolítása

1. Nyomja a tapadókorongot a LED-es oldalvilágítás felső harmadára.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal346ettől:6972. Húzza maga felé a tapadókorongot a LED-es oldalvilágítással együtt egyetlen for- gó mozdulattal.

3. Válassza le az elektromos csatlakozást a LED-es oldalvilágításról.

Eltávolította a LED-es oldalvilágítást.

4.16.2 A LED-es oldalvilágítás beszerelése

1. Csatlakoztassa az elektromos csatlakozást a LED-es oldalvilágításhoz.

2. Rögzítse a LED-es oldalvilágítást a helyére a rekeszfalon (kattanó hang).

Beszerelte a LED-es oldalvilágítást. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal347ettől:6974.17 LED-es oldalsó spotvilágítás cseréje Különleges eszközök Különleges szerszám [00342180] Laposfejű csavarhúzó Hegy 2,4mm x 0,4mm x 60mm, a készletben [00341820] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a hűtőszekrény polcait.

4.17.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

2. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal348ettől:6973. Válassza le a LED-es spotvilágítás modulját.

4. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.17.2 A LED-es spotvilágítás beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631452 Copyright: BSH Hausgeräte GmbH Oldal349ettől:697Utilizzo del documento ...................................................................351
