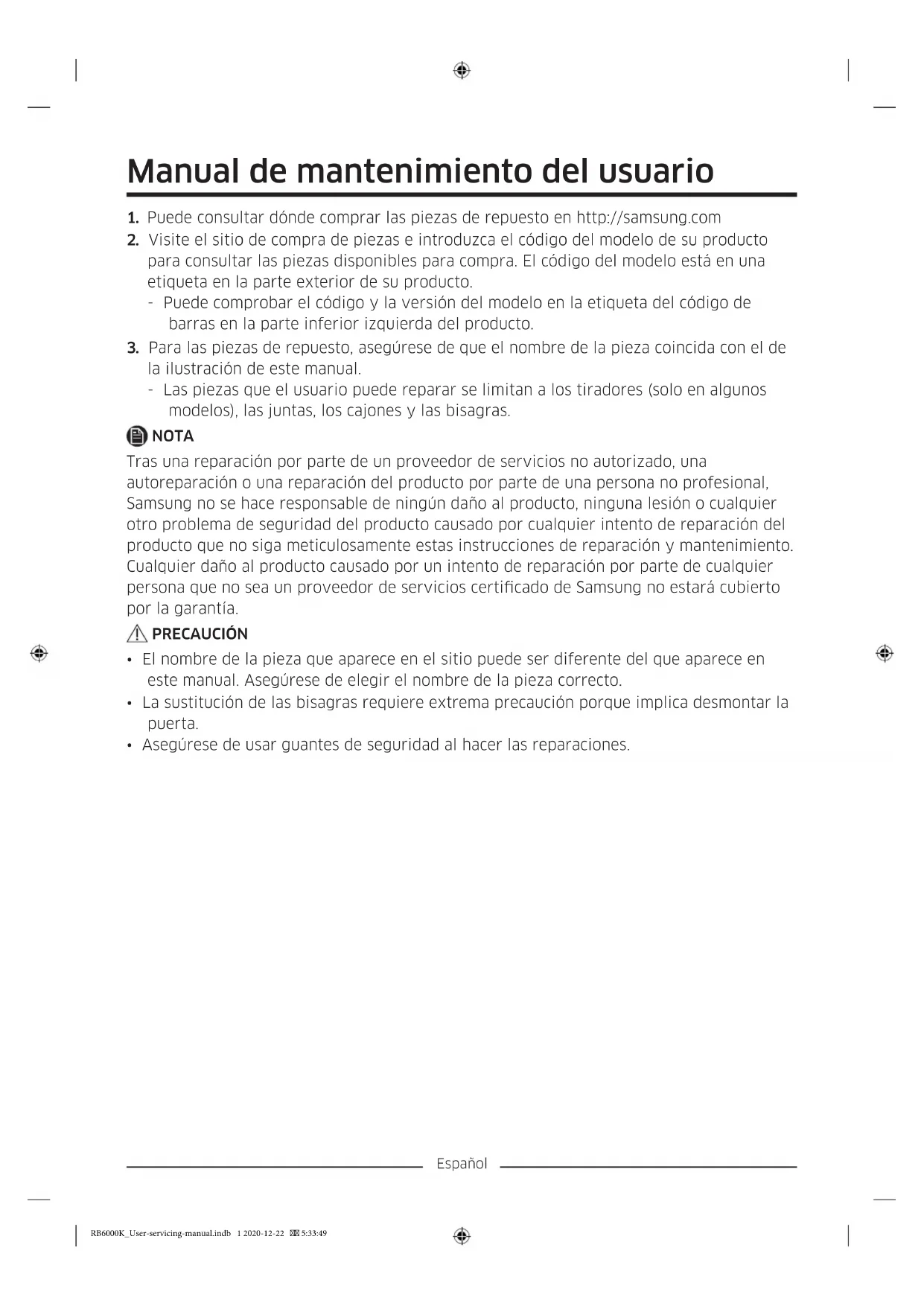

MANUAL DE USUARIO RB37K63602C SAMSUNG

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:49Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

01 Bisagra superior 02 Cajón 03 Bisagra central 04 Etiqueta de código de barras 05 Bisagra inferior RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:49Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:50Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón Saque el cajón hasta el nal. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:50Español Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Llave de 11 mm Llave de tubo de 8 mm (para pernos) Llave Allen (5 mm) Desmonte la puerta del frigoríco Bisagra superior

1. Con la puerta del frigoríco cerrada,

aoje y quite dos tornillos de la parte superior de la puerta. (RB37 solo modelos con puerta de cristal)

2. Abra la puerta del frigoríco y tire hacia

arriba para abrir la tapa del dongle que se encuentra en la parte superior de la puerta. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:33:50Español

3. Levante la cubierta del cable (1) y gire

90 grados hacia adelante para extraerla. Después quite la cubierta del espacio (2).

RB37 Modelos con puerta de cristal

• Abra la puerta del frigoríco y levante ligeramente la parte izquierda de la cubierta del cable (1) para retirarla. Quite la cubierta del espacio (2) y después el conector del dongle PBA (3). NOTA Guarde la cubierta del espacio en un lugar seguro. La necesitará cuando devuelva la puerta a la posición inicial (antes de invertirla).

primero del lado izquierdo inferior y después superior. A continuación, tire de él hacia adelante. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:51Español

• En los modelos que tienen la pantalla en la parte superior del frigoríco, busque los oricios de servicio en la cubierta del marco superior (4). - Inserte un destornillador de punta plana en el oricio izquierdo y suelte primero el lado izquierdo y luego los bloqueos superior e inferior del lado derecho en este orden. A continuación, deslice hacia la izquierda y retírela.

5. Tire del lado izquierdo de la cubierta de

la bisagra (5) y levante ligeramente la parte inferior para extraerla. PRECAUCIÓN Cuando extraiga la cubierta de la bisagra, tenga cuidado de no dañar los conectores y cables que se encuentran alrededor o en la puerta del frigoríco. NOTA Guarde la cubierta de la bisagra en un lugar seguro. La necesitará cuando devuelva la puerta a la posición inicial (antes de invertirla).

6. Desconecte los conectores que se

encuentran alrededor o en la puerta del frigoríco. Aoje los tornillos de la bisagra superior (6) y retírelos. PRECAUCIÓN Para impedir que la puerta del frigoríco se caiga, asegúrese de sujetarla bien cuando retire la bisagra superior.

7. Una vez retirada la bisagra superior,

levante la puerta del frigoríco para extraerla. Guarde la puerta en un lugar seguro. PRECAUCIÓN La puerta pesa mucho. Tenga cuidado cuando la retire para evitar daños o lesiones. Bisagra central

1. Abra la puerta del congelador y aoje

los tornillos de la bisagra central (7) para retirarla.

• Para los modelos RB37 con puerta de cristal, use la llave Allen de 5 mm para extraer los pernos. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:33:52Español

2. Levante suavemente la puerta del

congelador y retírela. Bisagra inferior

3. Coloque el frigoríco sobre el suelo con

cuidado. Retire los tornillos de la pata de ajuste (10) y la bisagra inferior (11).

4. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
