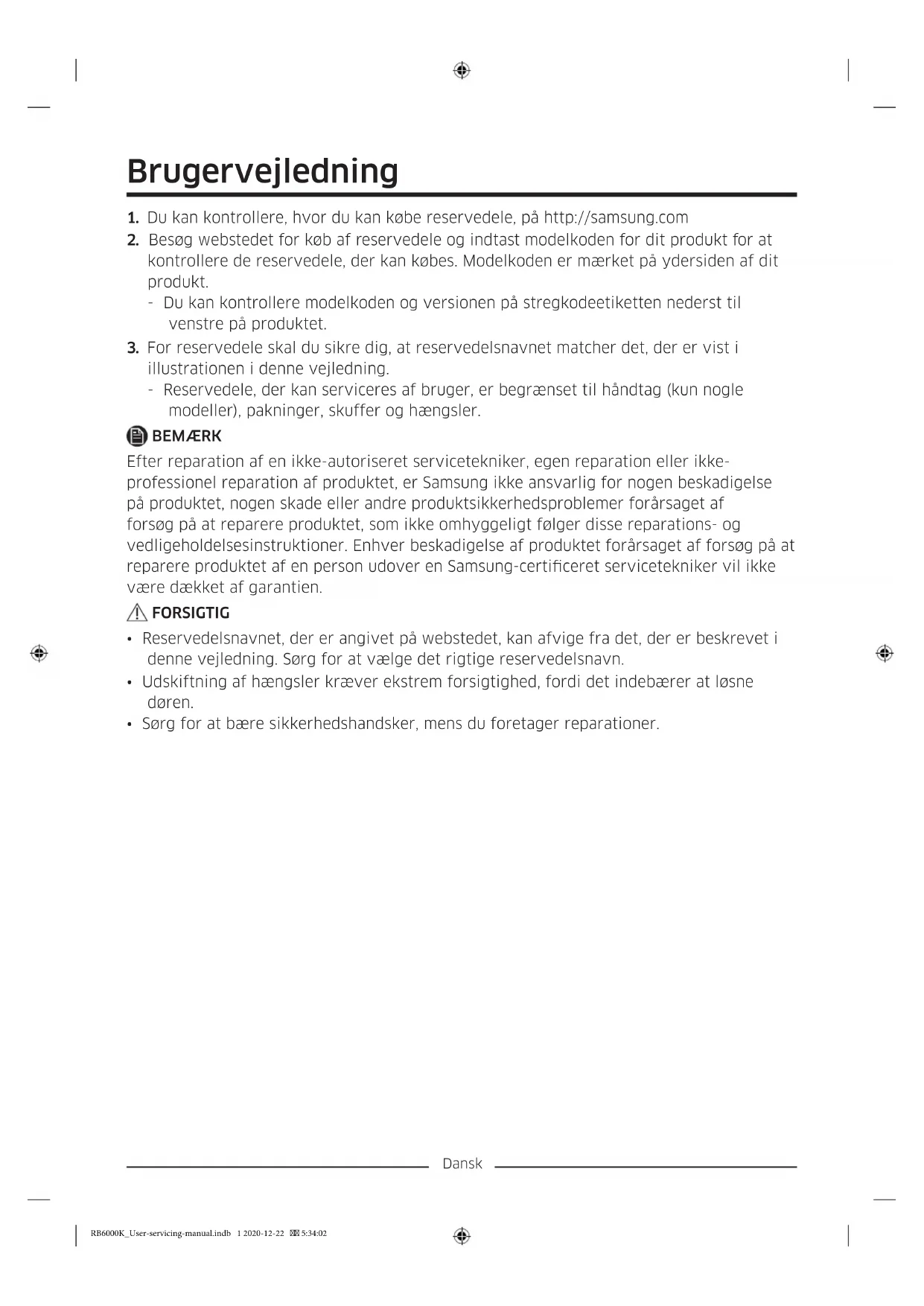

RB37K63602C - Køleskab SAMSUNG - Gratis brugsanvisning og manual

BRUGSANVISNING RB37K63602C SAMSUNG

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:02Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel 02 Skuffe 03 Midterste hængsel 04 Stregkodeetiket 05 Nederste hængsel RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:02Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen Åbn døren, og ern pakningen fra døren. Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:02Dansk Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes skuffen Træk skuffen ud, så langt den kan. Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin. Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:02Dansk Krævede værktøjer (medfølger ikke) Phillips-skruetrækker Skruetrækker med lige kærv 11 mm skruenøgle 8 mm topnøgle (til bolte) Unbrakonøgle (5 mm) Afmontér køleskabsdøren Øverste hængsel

1. Med køleskabsdøren lukket skal du løsne

og erne de to skruer øverst på døren. (RB37 kun modeller med glasdør)

2. Åbn køleskabsdøren, og træk derefter op

for at åbne dækslet til donglen øverst på døren. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:03Dansk

3. Løft ledningsdækslet (1) op, og drej det

frem med 90 grader for at erne det. Fjern derefter afstandsdækslet (2).

• Åbn køleskabsdøren, og løft forsigtigt venstre side af ledningsdækslet (1) op for at erne det. Fjern herefter afstandsdækslet (2) og derefter donglens PBA-stik (3). BEMÆRK - Opbevar afstandsdækslet på et sikkert sted. Du skal bruge det, hvis du sætter døren tilbage i den oprindelige position (før den blev vendt om).

nederst til venstre på den øverste side. Træk der derefter frem til forsiden.

• For modeller, der har displaypanelet øverst på køleskabet, skal du nde servicehullerne på det øverste rammedæksel (4). - Indsæt en skruetrækker med adt hoved i hullet til venstre, og udløs venstre side først og derefter den øverste og nederste lås i højre side i nævnte rækkefølge. Skub derefter til venstre for at erne. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:03Dansk

5. Træk venstre side af hængseldækslet

(5) ud for at erne det, og løft derefter bundet lidt for at trække det ud. FORSIGTIG Når du erner hængslets dæksel, skal du være forsigtig, så du ikke beskadiger stik og ledninger på eller i nærheden af køleskabsdøren. BEMÆRK Opbevar hængslets dæksel på et sikkert sted. Du skal bruge det, hvis du sætter døren tilbage i den oprindelige position (før den blev vendt om).

6. Frakobl stikkene på og i nærheden af

køleskabsdøren. Løsn skruerne fra det øverste hængsel (6) for at erne det. FORSIGTIG For at forhindre, at køleskabsdøren vælter, skal du sørge for at holde godt fast på køleskabsdøren, mens du erner det øverste hængsel.

7. Når det øverste hængsel er ernet, skal

du løfte op for at erne køleskabsdøren. Opbevar døren på et sikkert sted. FORSIGTIG Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du erner døren. Midterste hængsel

hængsel (7) ved at løsne skruerne.

• For RB37-modeller med glasdør skal du bruge en 5 mm unbrakonøgle til at erne boltene. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:04Dansk

2. Løft forsigtigt op for at erne

fryserdøren. Nederste hængsel

3. Læg forsigtigt køleskabet ned. Fjern

herefter skruerne fra nivelleringsbenet (10) og det nederste hængsel (11).

4. Genmontér i den modsatte rækkefølge

for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:04Norsk Brukerhåndbok

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:07Suomi Käyttäjän huolto-opas
