MANUAL DE UTILIZARE RB37K63602C SAMSUNG

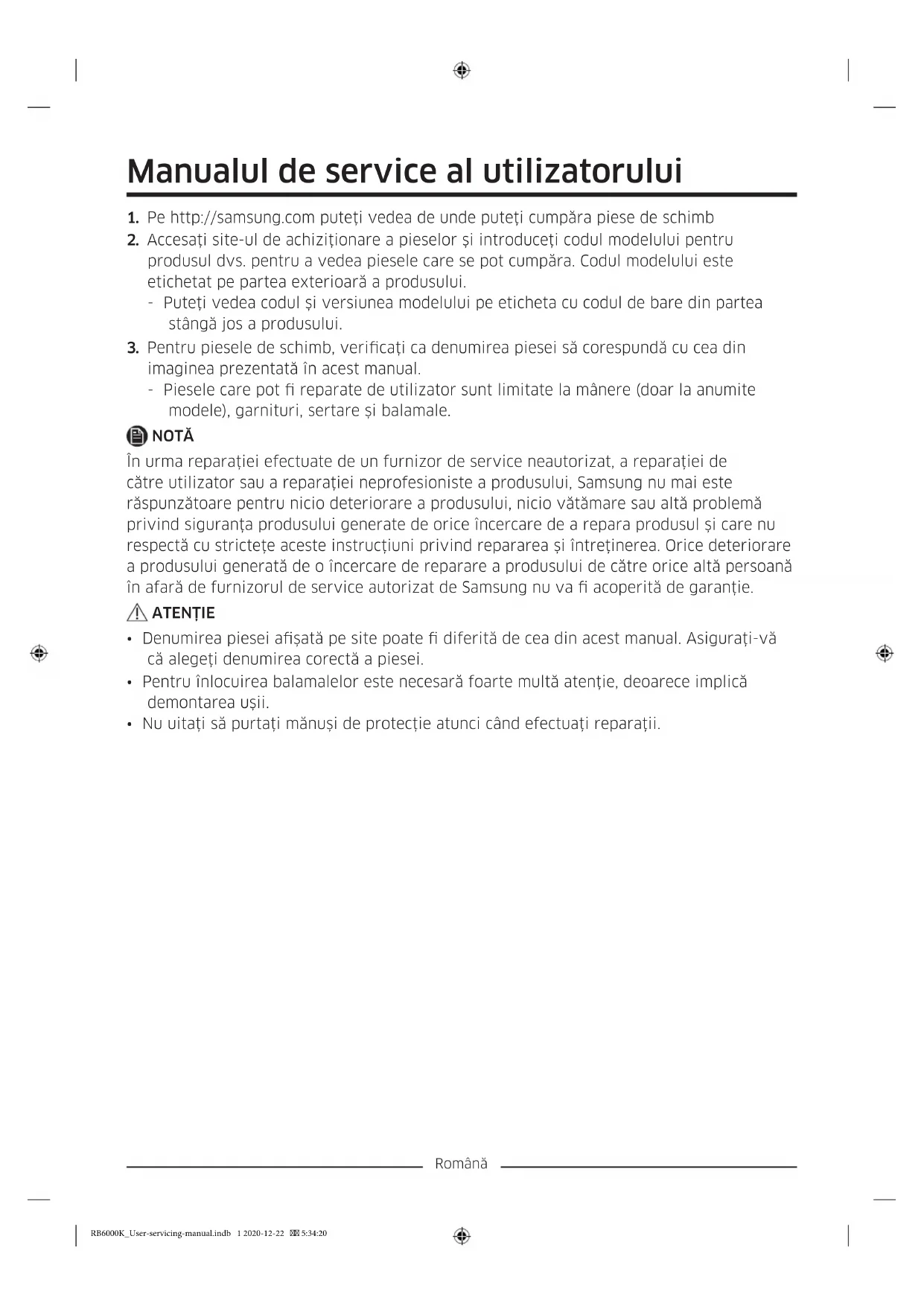

1. Pe http://samsung.com puteţi vedea de unde puteţi cumpăra piese de schimb

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru

produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, vericaţi ca denumirea piesei să corespundă cu cea din

imaginea prezentată în acest manual. - Piesele care pot reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va acoperită de garanţie. ATENŢIE

• Denumirea piesei aşată pe site poate diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:20Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară.

01 Balama superioară 02 Sertar 03 Balama mijlocie 04 Etichetă cu codul de bare 05 Balama inferioară RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:20Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că xaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura Deschideţi uşa şi îndepărtaţi garnitura de la uşă. Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi-vă că nu există spaţiu între garnitura nouă şi uşă. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:20Română Înlocuirea sertarului ATENŢIE Vericaţi sertarul să e introdus corect în şină în timpul asamblării. Pentru a scoate sertarul Trageţi sertarul până la capăt. Pentru a remonta sertarele Remontarea sertarelor se face în ordine inversă faţă de paşii pentru scoatere. Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, ţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Vericaţi ca balamaua să e bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

• Deconectaţi cablul de alimentare înainte de a inversa uşile. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:20Română Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Cheie de 11 mm Cheie tubulară de 8 mm (pentru bolţuri) Cheie Allen (5 mm) Scoaterea uşii frigiderului Balama superioară

1. Cu uşa frigiderului închisă, slăbiţi şi

scoateţi două şuruburi de la partea de sus a uşii. (RB37 Numai la modelele cu uşă din sticlă)

2. Deschideţi uşa frigiderului şi trageţi în

3. Ridicaţi capacul compartimentului pentru

cabluri (1) şi rotiţi-l în faţă la 90 de grade pentru a-l scoate. Apoi scoateţi capacul de spaţiu (2).

Numai la modelele cu uşă din sticlăRB37

• Deschideţi uşa frigiderului şi trageţi uşor în sus de partea stângă a capacului compartimentului pentru cabluri (1) pentru a-l scoate. Apoi, scoateţi capacul de spaţiu (2), apoi conectorul PBA pentru cheia dongle (3). NOTĂ Puneţi capacul de spaţiu într-un loc sigur. Veţi avea nevoie de el atunci când veţi aduce uşa în poziţie iniţială (înainte de a o inversa).

4. Scoateţi capacul cadrului superior (4)

din partea stângă jos, apoi de sus. Apoi, trageţi în faţă. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:22Română

• La modelele care au aşajul la partea de sus a frigiderului, găsiţi oriciile de reparaţii în capacul cadrului superior (4). - Introduceţi o şurubelniţă cu cap plat în oriciul din stânga şi eliberaţi mai întâi partea stângă, apoi încuietorile de sus şi de jos din dreapta în această ordine. Apoi, glisaţi către stânga pentru a-l scoate.

5. Trageţi afară partea stângă a capacului

pentru balama (5) pentru a-l scoate, apoi ridicaţi uşor partea de jos pentru a-l trage afară. ATENŢIE Atunci când scoateţi capacul pentru balama, aveţi grijă să nu deterioraţi conectorii şi cablurile de pe uşa frigiderului sau din jurul ei. NOTĂ Puneţi capacul pentru balama într-un loc sigur. Veţi avea nevoie de el atunci când veţi aduce uşa în poziţie iniţială (înainte de a o inversa).

6. Deconectaţi conectorii de pe uşa

frigiderului sau din jurul ei. Slăbiţi şuruburile de la balamaua de sus (6) pentru a o scoate. ATENŢIE Pentru a împiedica uşa frigiderului să cadă, nu uitaţi să ţineţi bine de ea în timp ce scoateţi balamaua de sus.

7. După ce scoateţi balamaua de sus,

ridicaţi-o pentru a scoate uşa frigiderului. Puneţi uşa într-un loc sigur. ATENŢIE Uşa este grea. Pentru a evita daunele sau leziunile, aveţi grijă la demontarea uşii. Balama mijlocie

1. Deschideţi uşa congelatorului şi

scoateţi balamaua din mijloc (7) slăbind şuruburile.

• Pentru modelele cu uşă din sticlă RB37, folosiţi cheia Allen de 5 mm pentru a scoate bolţurile. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:23Română

2. Ridicaţi uşor pentru a scoate uşa

congelatorului. Balama inferioară

3. Puneţi frigiderul jos cu grijă. Apoi

scoateţi şuruburile din piciorul de nivelare (10) şi din balamaua de jos (11).

4. Reasamblaţi în ordine inversă

dezasamblării după ce înlocuiţi balamaua superioară, balamaua mijlocie şi/sau balamaua inferioară. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:23Български Сервизно ръководство за потребителя
