BEDIENUNGSANLEITUNG RB37K63602C SAMSUNG

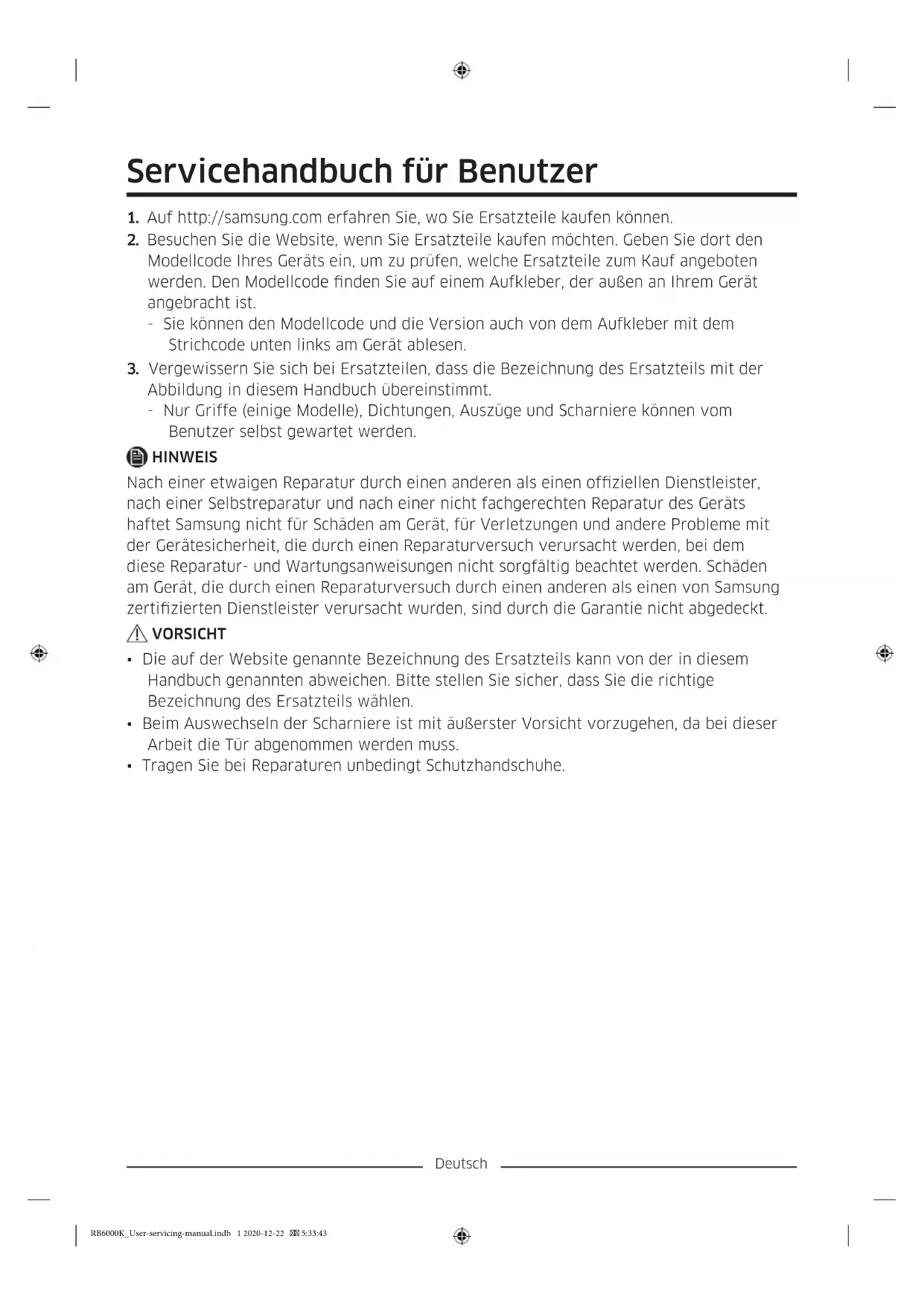

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der

Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:43Deutsch Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Auszug 03 Mittleres Scharnier 04 Strichcode-Aufkleber 05 Unteres Scharnier RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:43Deutsch Austauschen der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür. So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:43Deutsch Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird. Ausbauen des Auszugs Ziehen Sie den Auszug bis zum Anschlag heraus. Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor. Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:44Deutsch Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel 8 mm-Steckschlüssel (für Schrauben) Inbusschlüssel (5 mm) Ausbauen der Tür des Kühlabteils Oberes Scharnier

1. Lösen und entfernen Sie bei

geschlossener Kühlschranktür die zwei Schrauben an der Oberseite der Tür. (Nur RB37-Modelle mit Glastür)

2. Öffnen Sie die Tür des Kühlabteils und

ziehen Sie die Dongle-Abdeckung oben an der Tür zum Öffnen nach oben. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:33:44Deutsch

3. Heben Sie die Kabelabdeckung (1) an

und drehen Sie sie zum Entfernen um 90 Grad nach vorne. Entfernen Sie dann die Raumabdeckung (2).

Nur RB37-Modelle mit Glastür

• Öffnen Sie die Kühlabteiltür und heben Sie die linke Seite der Kabelabdeckung (1) leicht nach oben an, um sie zu entfernen. Entfernen Sie dann die Raumabdeckung (2) und anschließend den PBA- Dongleanschluss (3). HINWEIS Bewahren Sie die Raumabdeckung an sicherer Stelle auf. Sie benötigen diese, wenn Sie die Tür in ihre Ausgangsposition (Position vor dem Türumbau auf die andere Seite) zurücksetzen.

4. Entfernen Sie die obere

Rahmenabdeckung (4) von der linken Unterseite und dann von der Oberseite. Ziehen Sie sie dann nach vorn heraus. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:45Deutsch

• Suchen Sie bei Modellen, deren Anzeige auf der Oberseite des Kühlschranks angeordnet ist, die Wartungsöffnungen an der oberen Rahmenabdeckung (4). - Führen Sie einen Schlitzschraubendreher in die linke Öffnung ein und lösen Sie zuerst die linke, dann die obere und schließlich die untere Verriegelung der rechten Seite (genau in dieser Reihenfolge). Schieben Sie sie dann zum Entfernen nach links.

5. Entfernen Sie durch Ziehen die linke Seite

der Scharnierabdeckung (5) und heben Sie dann den Boden leicht an, um ihn herauszuziehen. VORSICHT Achten Sie bei der Entfernung der Scharnierabdeckung darauf, die Anschlüsse und Kabel an der Kühlabteiltür und darum herum nicht zu beschädigen. HINWEIS Bewahren Sie die Scharnierabdeckung sicher auf. Sie benötigen diese, wenn Sie die Tür in ihre Ausgangsposition (Position vor dem Türumbau auf die andere Seite) zurücksetzen.

6. Trennen Sie die Anschlüsse an der

Kühlabteiltür und darum herum. Lösen Sie die Schrauben am oberen Scharnier (6), um es zu entfernen. VORSICHT Um die Kühlabteiltür am Herunterfallen zu hindern, halten Sie sie fest, während Sie das obere Scharnier entfernen.

7. Wenn das obere Scharnier entfernt ist,

heben Sie die Kühlabteiltür an, um sie abzunehmen. Bewahren Sie die Tür sicher auf. VORSICHT Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig. Mittleres Scharnier

1. Öffnen Sie die Gefrierabteiltür und

entfernen Sie das mittlere Scharnier (7) durch Lösen der Schrauben.

• Verwenden Sie bei den RB37-Modellen mit Glastür zum Entfernen der Schrauben den 5 mm-Inbusschlüssel. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:33:46Deutsch

2. Heben Sie die Gefrierabteiltür vorsichtig

an, um sie abzunehmen. Unteres Scharnier

3. Legen Sie die Kühl-/Gefrierkombination

vorsichtig auf den Boden. Lösen Sie dann die Schrauben des Nivellierfusses (10) und des unteren Scharniers (11).

4. Nach dem Austausch des oberen,

mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder einbauen. VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:33:46Nederlands Onderhoudshandleiding voor gebruikers
