РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB37K63602C SAMSUNG

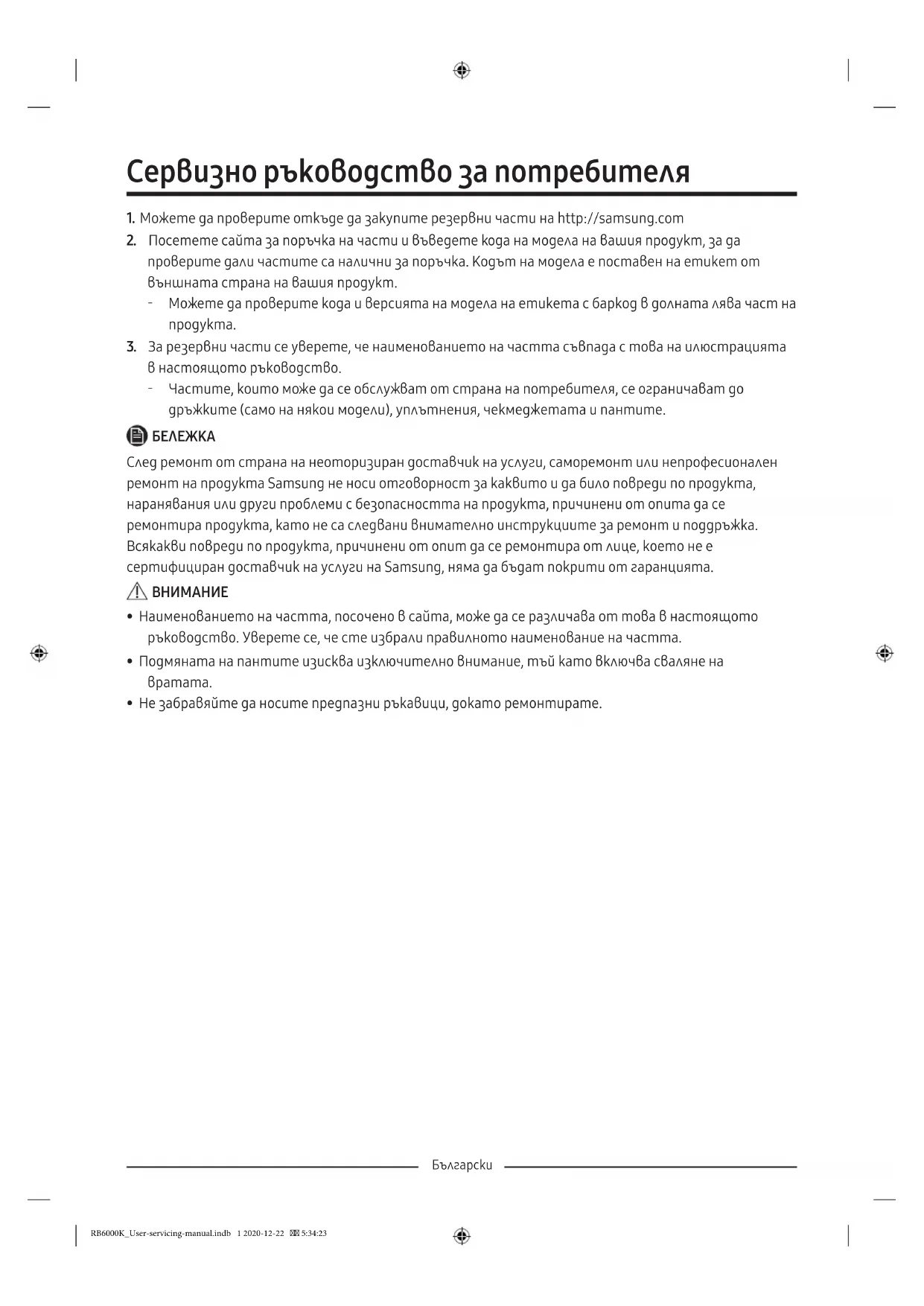

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:23Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Чекмедже 03 Средна панта 04 Етикет с баркод 05 Долна панта RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:23Български Смяна на уплътнението

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между новото уплътнение и вратата. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:23Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Издърпайте чекмеджето докрай. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:24Български Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ Гаечен ключ с 8-мм вложка (за болтовете) Шестостенен ключ (5 мм) Отстраняване на вратата на хладилника Горна панта

1. При затворена врата на хладилника

разхлабете и отстранете двата винта в горната част на вратата. (Само за модели RB37 със стъклена врата)

2. Отворете вратата на хладилника и

издърпайте, за да отворите капака на електронния ключ в горната част на

3. Повдигнете капачето на проводниците (1) и

го завъртете напред на 90 градуса, за да го извадите. След това свалете раздалечителя (2).

Модели RB37 със стъклена врата

• Отворете вратата на хладилника и повдигнете леко лявата страна на капачето на проводниците (1), за да го свалите. След това свалете раздалечителя (2), а после PBA съединителя на електронния ключ (3).

Запазете капака за пространството на сигурно място. Той ще е необходим, когато върнете вратата в начално положение (преди да обърнете вратата).

4. Свалете капака на горната рамка (4) от долу

вляво, после от горната страна. След това го изтеглете напред.

• За модели, които имат дисплей отгоре на хладилника, намерете сервизните отвори върху капака на горната рамка (4). - Вкарайте плоска отвертка в левия отвор и освободете първо лявата страна, а покле горното и долното резе на дясната страна – в тази последователност. След това плъзнете наляво, за да го извадите. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:25Български

5. Издърпайте лявата страна на капака на

шарнира (5), за да го извадите, а после леко повдигнете дъното, за да го издърпате

Когато изваждате капака на шарнира, внимавайте да не повредите съединителите и проводниците върху или около вратата на хладилника.

Запазете капака на шарнира на сигурно място. Той ще е необходим, когато върнете вратата в начално положение (преди да обърнете

6. Разкачете съединителите върху или

около вратата на хладилника. Разхлабете винтовете от горния шарнир (6), за да ги

За да не допуснете падане на вратата на хладилника, погрижете се да държите здраво вратата на хладилника, докато изваждате горния шарнир.

7. Когато горната панта е премахната,

повдигнете вратата на хладилника, за да я отстраните. Запазете вратата на сигурно

Вратата е тежка. За да не допуснете повреда или нараняване, внимавайте, докато сваляте

1. Отворете вратата на фризера и

отстранете средната панта (7), като разхлабите винтовете.

• За модели RB37 със стъклена врата, използвайте 5-мм глух шестостенен ключ за сваляне на болтовете. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:26Български

2. Повдигнете леко, за да отстраните вратата

на фризера. Долна панта

3. Внимателно поставете хладилника да легне.

След това развинтете винтовете от нивелиращото краче (10) и долния шарнир (11).

4. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.
