KÄYTTÖOHJE RB37K63602C SAMSUNG

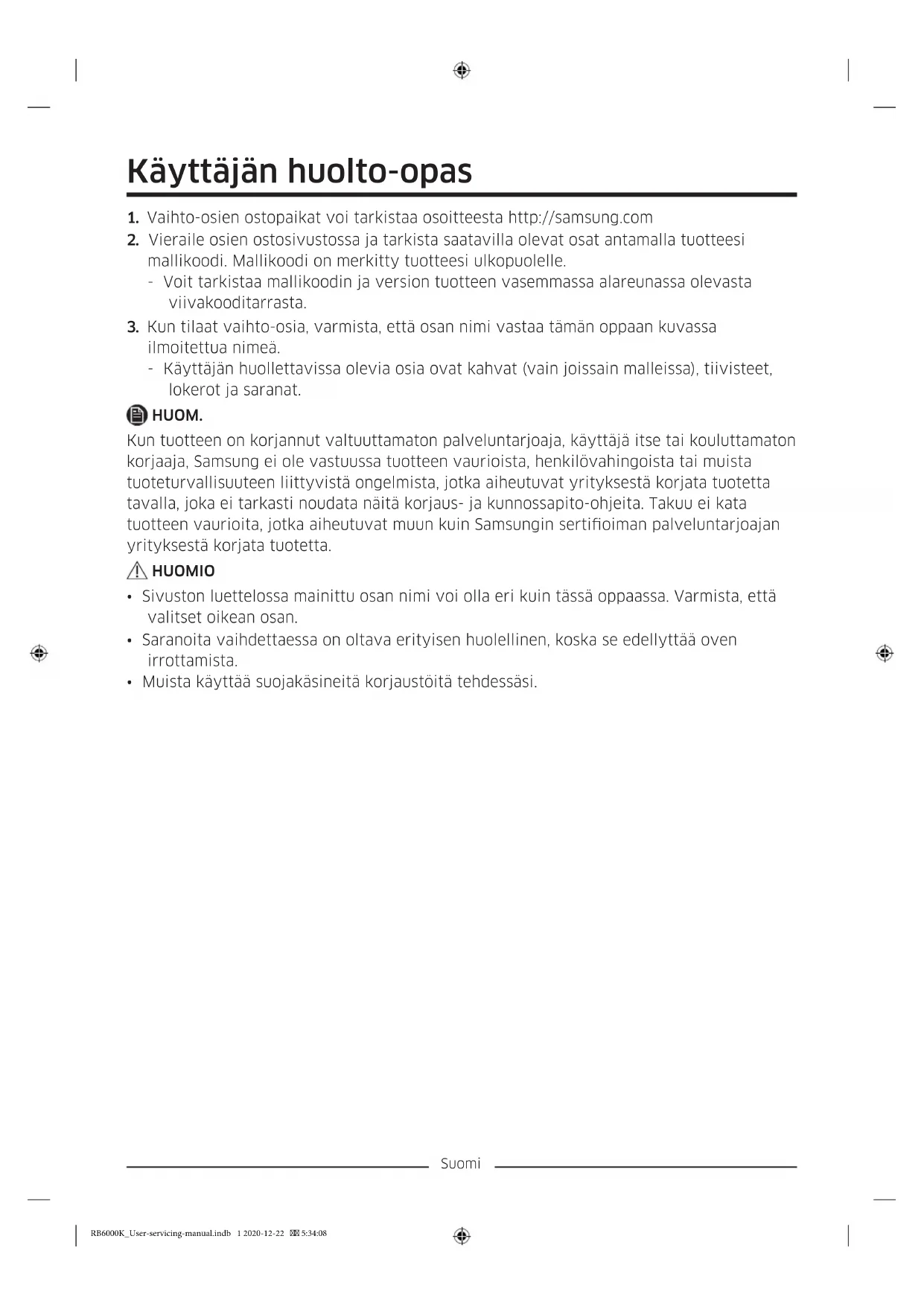

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:08Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Lokero 03 Keskisarana 04 Viivakooditarra 05 Alasarana RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:08Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:08Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen Vedä lokero mahdollisimman pitkälle ulos. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:08Suomi Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain 8 mm:n hylsyavain (pulteille) Kuusiokoloavain (5 mm) Poista jääkaapin ovi Yläsarana

1. Jääkaapin oven ollessa kiinni avaa ja

poista oven ylälaidassa olevat kaksi ruuvia. (RB37, vain lasioviset mallit)

2. Avaa jääkaapin ovi ja avaa oven

ylälaidassa oleva donglen suojus vetämällä sitä ylös. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:09Suomi

3. Nosta johtosuojusta (1) ja poista se

kääntämällä sitä eteenpäin 90 astetta. Poista sitten aukkosuojus (2).

• Avaa jääkaapin ovi ja poista johtosuojus (1) nostamalla sen vasempaa puolta hieman. Poista sitten aukkosuojus (2) ja sen jälkeen donglen PBA-liitin (3). HUOM. Ota aukon suojus talteen. Tarvitset sitä, kun palautat oven takaisin alkuperäiseen asentoon (ennen kätisyyden vaihtamista).

4. Irrota yläreunuksen suojus (4) ensin

vasemmasta alanurkasta ja sitten ylänurkasta Lopuksi poista suojus vetämällä eteenpäin.

• Malleissa, joissa on näyttöpaneeli jääkaapin yläosassa, paikallista yläreunuksen suojuksen (4) huoltoreiät. - Aseta litteäpäinen ruuvimeisseli vasempaan reikään. Vapauta ensin vasen puoli ja sitten oikean puolen ylä- ja alalukot tässä järjestyksessä. Poista suojus liu'uttamalla sitä vasemmalle. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:09Suomi

5. Vedä saranasuojuksen (5) vasenta puolta

ja poista se nostamalla suojusta hieman sen alaosasta. HUOMIO Varo jääkaapin ovessa tai sen ympärillä olevia liittimiä ja johtoja, ettei ne vaurioidu saranasuojusta poistettaessa. HUOM. Pidä saranasuojus tallessa. Tarvitset sitä, kun palautat oven takaisin alkuperäiseen asentoon (ennen kätisyyden vaihtamista).

6. Irrota jääkaapissa tai sen ympärillä olevat

liittimet. Poista yläsaranan (6) ruuvit löysäämällä niitä. HUOMIO Pidä jääkaapin ovesta kunnolla kiinni yläsaranaa irrottaessasi, jotta ovi ei putoaisi.

nostamalla sitä ylöspäin. Pidä ovi tallessa. HUOMIO Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi. Keskisarana

1. Avaa pakastimen ovi ja poista

keskisaranan (7) löysäämällä sen ruuveja.

• RB37:n lasiovisissa malleissa käytä pulttien irrottamiseen 5 mm:n kuusiokoloavainta. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:10Suomi

2. Poista pakastimen ovi nostamalla sitä

varovasti ylöspäin. Alasarana

3. Laske jääkaappi alas vaaka-asentoon

varovaisesti. Poista sitten säätöjalan (10) ja alasaranan (11) ruuvit.

4. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
