KÄYTTÖOHJE RB3CJ3315WW SAMSUNG

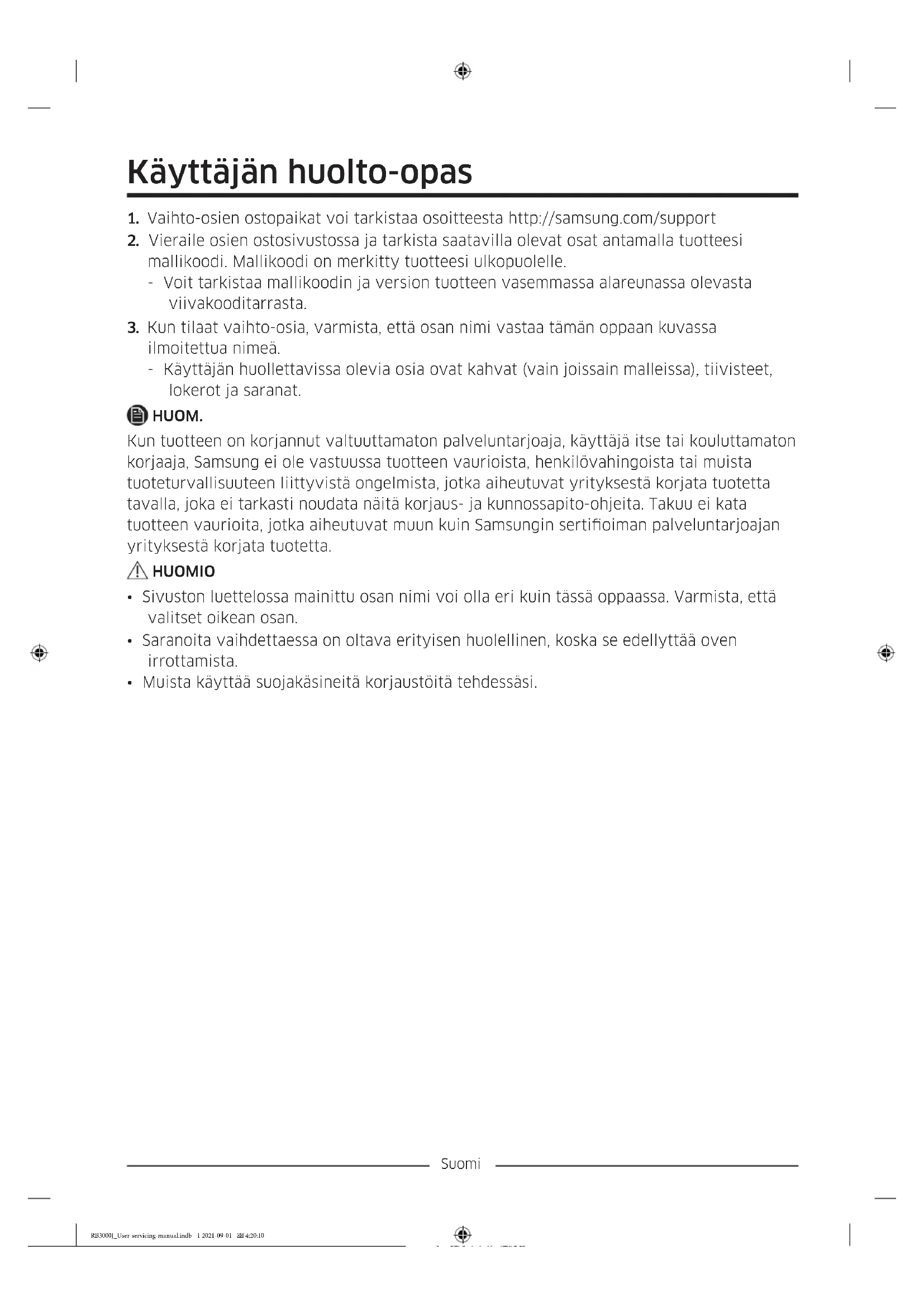

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:10Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Kahvojen irrottaminen (1) (2) (1) (2) (3) Irrota kahvan tulppa ja ruuvit litteäpäisellä ruuvimeisselillä (–). HUOM. Irrota kahva litteäpäisellä ruuvimeisselillä (–) ja kokoa kahva ja kahvan tulppa. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:10Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:10Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen

1. Vedä lokero mahdollisimman pitkälle ulos.

2. Kallista lokeroa ylös ja vedä se pois

paikaltaan. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:10Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain 8 mm:n hylsyavain (pulteille) Kuusiokoloavain (5 mm) Oven kätisyyden vaihtaminen Oven johtosuojus Vain malli RB37 Oven johtosuojus

1. Irrota oven johtosuojus.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:11Suomi Oven välikappale Vain malli RB37 Oven välikappale

2. Irrota oven välikappale.

3. Irrota saranasuojus ja paina koukkua

seuraavissa kuvissa näytetyllä tavalla.

• Aseta litteäpäinen ruuvimeisseli ja aseta se takaisin kuten kuvassa 1.

• Kuten kuvassa 2, aseta suojus samaan linjaan ja paina koukkua kuten kuvassa 3. (Älä paina sarana- ja johtosuojusta liian voimakkaasti, jottei se vaurioituisi.)

• Irrota se painamalla kohdetta A (kuva 4) kädellä kuten kuvassa 5.

4. Irrota jääkaapin oven johtoliitin. (Vain

mallit, joissa on ulkoinen näyttö).

6. Nosta jääkaapin ovea suoraan ylöspäin ja

irrota se varovasti keskisaranasta. HUOMIO Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.

7. Irrota keskisarana irrottamalla ruuvit

ristipääruuvimeisselillä (+). HUOMIO Pakastimen ovi saattaa alkaa kaatua eteenpäin, joten tue ovea alati.

8. Nosta pakastimen ovea suoraan ylöspäin

ja irrota se varovasti alasaranasta. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:11Suomi Sarana, ala Jalka

9. Aseta jääkaappi varovasti vaakatasoon

taustapuoli alaspäin. Irrota jalka (ruuvaamalla vastapäivään) ja alasarana. HUOM. Suojaa jääkaappia vaurioilta käyttämällä sen alla suurta pahvinpalaa.

10. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
