RB3CJ3315WW - Lodówka SAMSUNG - Bezpłatna instrukcja obsługi

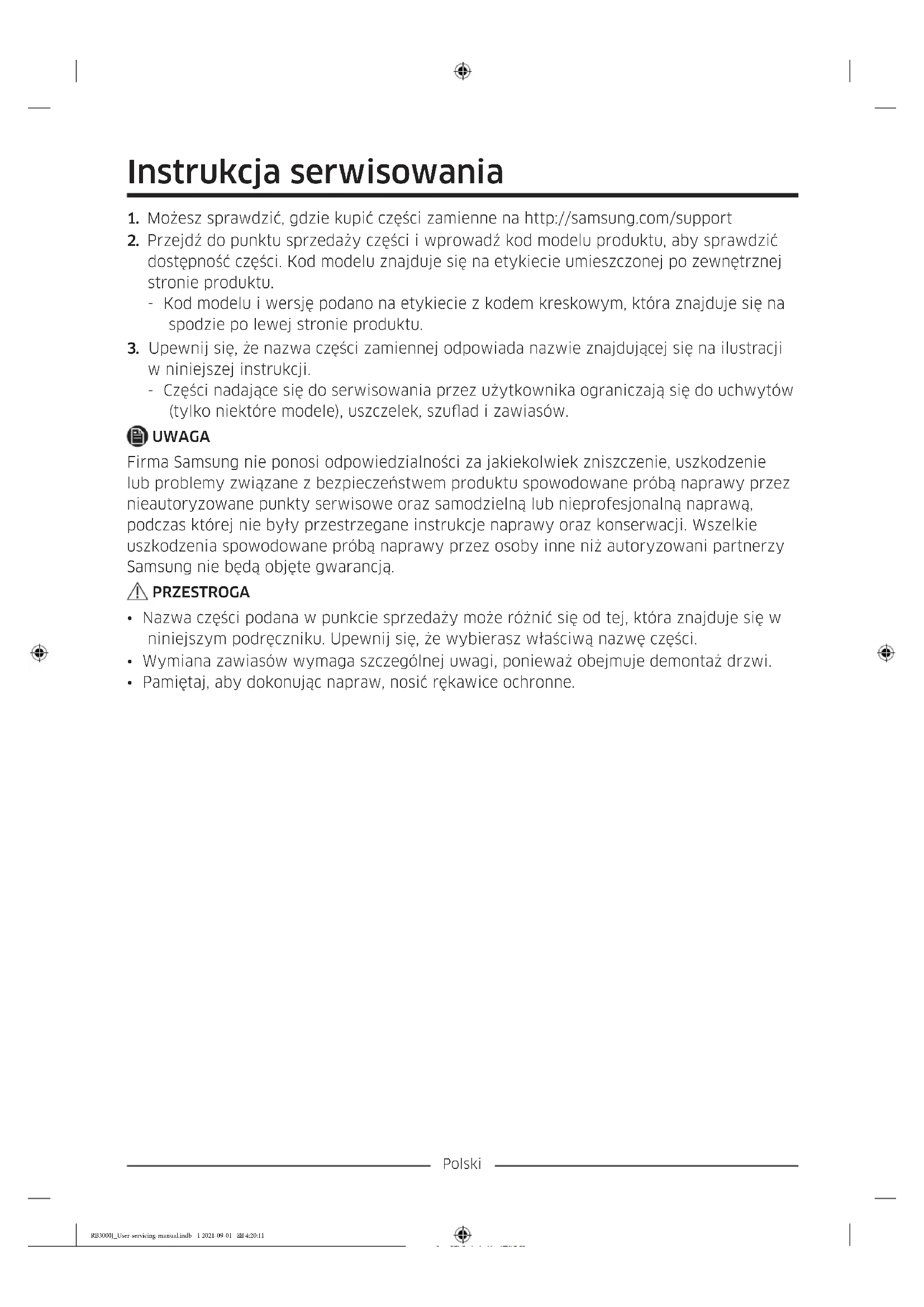

INSTRUKCJA OBSŁUGI RB3CJ3315WW SAMSUNG

1. Możesz sprawdzić, gdzie kupić części zamienne na http://samsung.com/support

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:11Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Osłona zawiasu 02 Szuada 03 Zawias środkowy 04 Etykieta z kodem kreskowym 05 Zawias dolny 06 Uchwyty (tylko w odpowiednich modelach) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:12Polski Wymiana uchwytu PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Demontaż uchwytów (1) (2) (1) (2) (3) Zdejmij zaślepkę uchwytu i wykręć wkręty wkrętakiem z płaską końcówką (–). UWAGA Zdejmij zaślepkę za pomocą wkrętaka z płaską końcówką (–) i zamocuj uchwyt i zaślepkę uchwytu. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:12Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:12Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady

1. Wyciągnij szuadę maksymalnie daleko.

2. Przechyl szuadę do góry i wyciągnij.

Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:12Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 8 mm (do śrub) Klucz imbusowy (5 mm) Zmiana kierunku otwierania drzwi Pokrywa przewodów Tylko model *RB37* Pokrywa przewodów

1. Zdejmij pokrywę przewodów.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:12Polski Zaślepka na drzwiach Tylko model *RB37* Zaślepka na drzwiach

2. Zdemontuj zaślepkę na drzwiach.

3. Zdejmij osłonę zawiasu, aby wypchnąć

zawieszenie jak na poniższych rysunkach.

• Wsuń wkrętak z płaską końcówką i ustaw go jak pokazano na rysunku 1.

• Unieś osłonę jak pokazano na rysunku 2 i wypchnij zawieszenie jak pokazano na rysunku 3. (Zachowaj ostrożność, aby nie uszkodzić przewodu w osłonie zawiasu przez zbyt mocny nacisk).

• Zdemontuj element jak pokazano na rysunku 5, naciskając ręką w miejscu oznaczonym literą A na rysunku 4.

4. Odłącz złącze okablowania drzwi

lodówki. (Tylko modele z zewnętrznym wyświetlaczem).

5. Odkręć wkręty. (Zachowaj ostrożność, aby

nie upuścić drzwi po ich zdemontowaniu). RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:12Polski

6. Zdejmij drzwi lodówki ze środkowego

zawiasu, ostrożnie unosząc je prosto do góry. PRZESTROGA Drzwi lodówki są ciężkie — należy uważać, aby nie odnieść obrażeń ciała podczas ich zdejmowania.

7. Zdemontuj środkowy zawias,

wykręcając wkręty za pomocą wkrętaka krzyżakowego (+). PRZESTROGA Drzwi zamrażarki należy zabezpieczyć, ponieważ mogą wypaść do przodu.

8. Zdejmij drzwi zamrażarki z dolnego

zawiasu, ostrożnie unosząc je prosto do góry. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:13Polski Zawias dolny Nóżka

9. Połóż ostrożnie lodówkę na tylnej ścianie.

Zdejmij nóżkę (odkręć w lewo) i dolny zawias. UWAGA Aby zabezpieczyć podłoże przed uszkodzeniem spowodowanym leżącą lodówką, przytnij duży fragment kartonu i podłóż go pod lodówkę.

10. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:13Čeština Návod k servisním úkonům
