HASZNÁLATI ÚTMUTATÓ RB3CJ3315WW SAMSUNG

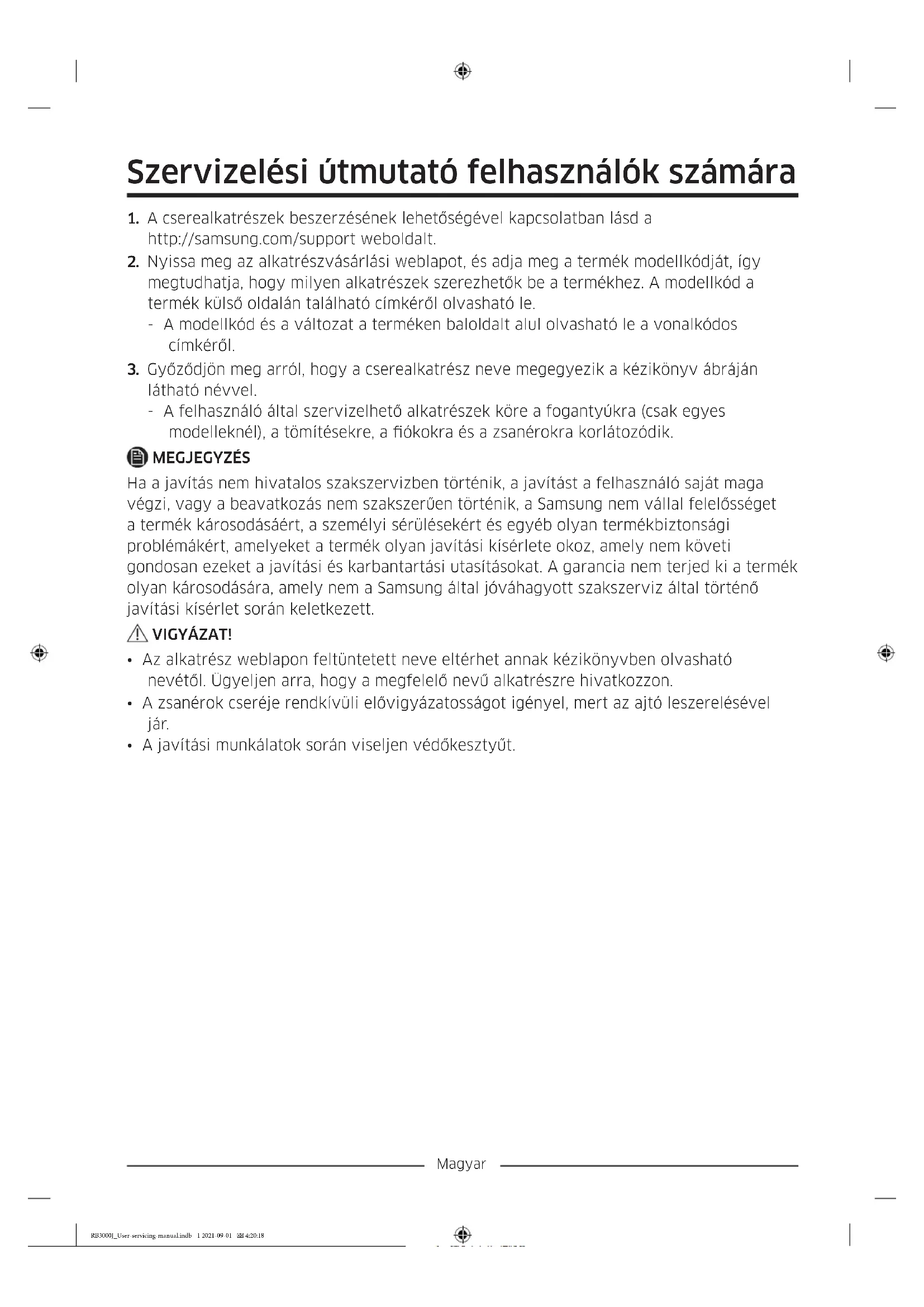

RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:18Magyar Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a

http://samsung.com/support weboldalt.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:18Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Zsanérburkolat 02 Fiók 03 Középső zsanér 04 Vonalkódos címke 05 Alsó zsanér 06 Fogantyúk (csak adott modelleknél) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:19Magyar Fogantyúcsere VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.

• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.

• A fogantyú felszerelésekor húzza szorosra a csavarokat.

• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó A fogantyúk leszerelése (1) (2) (1) (2) (3) Egy lapos (-) csavarhúzó segítségével távolítsa el a fedél fogantyúját és csavarjait. MEGJEGYZÉS Egy lapos (-) csavarhúzó segítségével távolítsa el a fedelet, majd szerelje össze a fogantyút és a fedél fogantyúját. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:19Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:19Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása

1. Húzza ki ütközésig a ókot.

2. Billentse meg felfelé a ókot, majd húzza

ki teljesen az eltávolításához. A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:19Magyar Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs 8 mm-es dugókulcs (a csavarokhoz) Imbuszkulcs (5 mm) RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:19Magyar Az ajtók megfordítása Az ajtókábel burkolata
• Csak az RB37* típus esetén Az ajtókábel burkolata

1. Távolítsa el az ajtókábel burkolatát.

A fedélrekesz burkolata

• Csak az RB37* típus esetén A fedélrekesz burkolata

2. Szerelje szét a fedélrekesz burkolatát.

3. Távolítsa el a zsanér burkolatát az alábbi

ábrákon látható módon kipattintva.

• Csúsztasson be egy lapos csavarhúzót, majd húzza fel az 1. ábrának megfelelően.

• Emelje ki a burkolatot a 2. ábrán látható módon, majd pattintsa ki a 3. ábrának megfelelően. (Ügyeljen arra, hogy ne nyomja túl erősen, nehogy az ajtókábel burkolata megsérüljön.)

• A szétszereléshez az 5. ábrán látható módon kézzel nyomja meg a 4. ábrán található „A” jelzésű részt. RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:19Magyar

4. Válassza szét a hűtőszekrényajtó

kábelének csatlakozóját. (Csak külső kijelzővel ellátott típusok esetén.)

5. Szerelje ki a csavarokat. (Ügyeljen arra,

nehogy szétszereléskor leejtse az ajtót.)

6. Óvatosan és egyenesen felemelve

vegye le a hűtőszekrényajtót a középső zsanérról. VIGYÁZAT! Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

7. Csillagcsavarhúzó (+) segítségével

szerelje le a középső zsanért. VIGYÁZAT! A fagyasztó ajtaja előreeshet, ezért támassza meg az ajtót. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:20Magyar

8. Óvatosan és egyenesen felemelve vegye

le a fagyasztó ajtaját az ajtó zsanérról. Alsó zsanér Láb

9. Óvatosan fektesse a hűtőszekrényt a

hátára. Szerelje le a lábat (csavarja ki az óramutató járásával ellentétes irányban) és az alsó zsanért. MEGJEGYZÉS A hűtőszekrény védelme érdekében vágjon ki egy nagy darabot a kartondobozból, és helyezze a hűtőszekrény alá.

10. A felső, a középső és/vagy az alsó zsanér

átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:20Srpski Korisnički priručnik za servisiranje
