porte. (1) (2) (3) (4) (5)

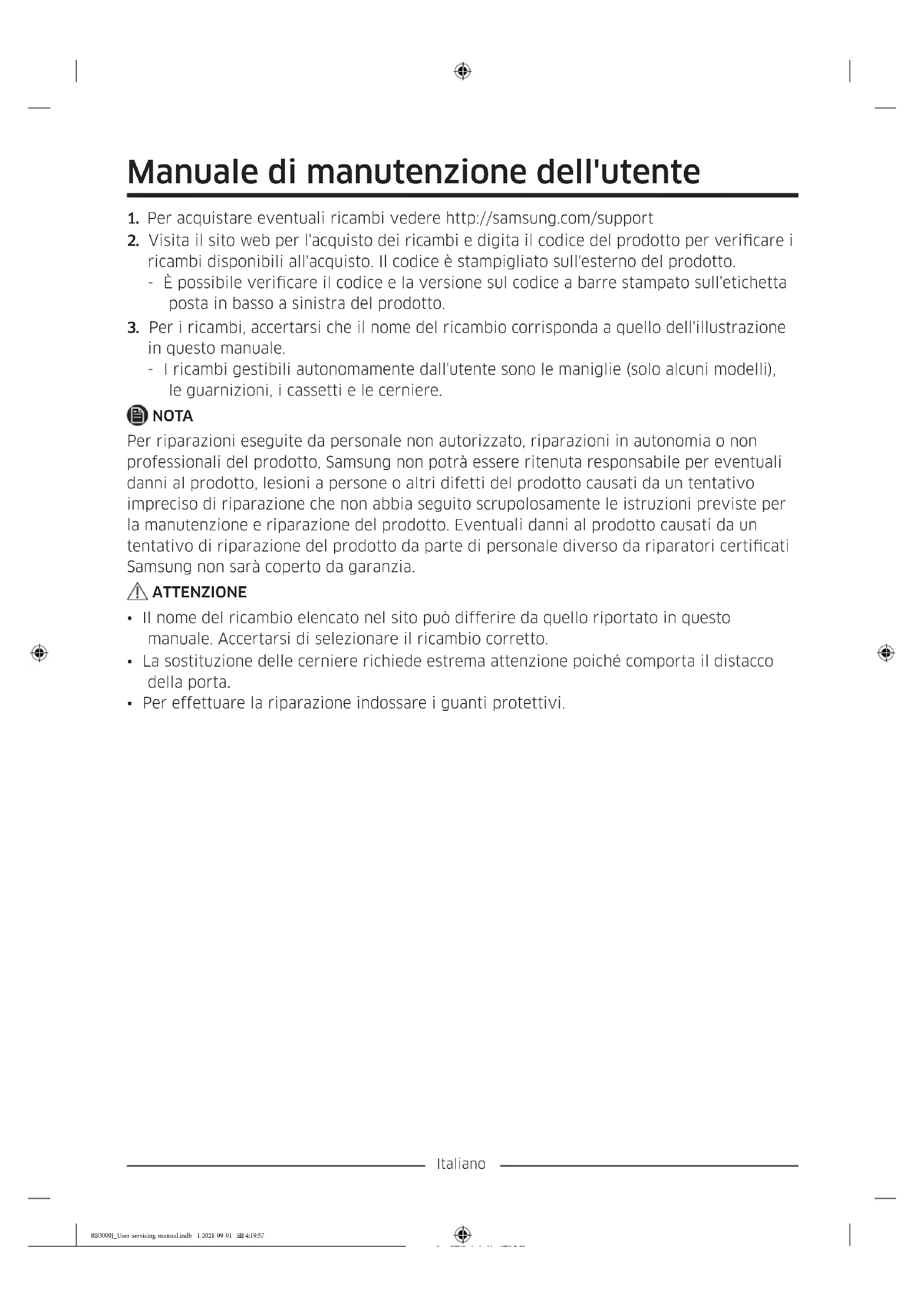

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:19:57Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Copri cerniera 02 Cassetto 03 Cerniera centrale 04 Etichetta con codice a barre 05 Cerniera inferiore 06 Maniglie (solo modelli che ne sono dotati) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:19:57Italiano Sostituzione di una maniglia ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Per staccare le maniglie (1) (2) (1) (2) (3) Rimuovere il copri maniglia e le viti servendosi di un cacciavite piatto (-). NOTA Rimuovere il tappo con un cacciavite piatto (-) quindi montare maniglia e copri maniglia. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:19:58Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:19:58Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto

1. Estrarre il cassetto il più possibile.

2. Inclinare il cassetto verso l'alto ed

estrarlo completamente. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:19:58Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 8 mm (per i bulloni) Chiave a brugola (5 mm) Inversione della porta Copri lo della porta solo modello *RB37* Copri lo della porta

1. Rimuovere il coprilo della porta.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:19:58Italiano Copri porta solo modello *RB37* Copri porta

2. Smontare il copri porta.

3. Rimuovere il copri cerniera per premere

il gancio come mostrato nell'immagine sottostante.

• Inserire un cacciavite a lama quindi estrarlo come mostrato nella Figura 1.

• Come nella Figura 2, sollevare il coperchio e premere il gancio come mostrato nella Figura 3 (prestare attenzione a non danneggiare il cavo del copri cerniera premendolo eccessivamente)

• Disassemblarlo premendo manualmente A nella Figura 4 come mostrato nella Figura

4. Scollegare il connettore di cablaggio della

porta frigo. (Solo su modelli dotati di display esterno).

5. Rimuovere le viti. (Prestare attenzione

a non far cadere la porta in fase di smontaggio.) RB3000J_User-servicing-manual.indb 7 2021-09-01 4:19:58Italiano

6. Sollevandola delicatamente, rimuovere

la porta del frigorifero dalla cerniera centrale. ATTENZIONE La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

7. Smontare la cerniera centrale rimuovendo

le viti con un cacciavite a croce (+). ATTENZIONE La porta del freezer potrebbe cadere in avanti, si consiglia pertanto di trattenere saldamente la porta.

9. Reclinare il frigorifero appoggiando il

retro a terra. Rimuovere il piedino (svitare in senso antiorario) e la cerniera inferiore. NOTA Proteggere il frigorifero da eventuali danni posizionando sotto di esso un'ampia sezione del cartone da imballo.

10. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:19:59Deutsch Servicehandbuch für Benutzer
