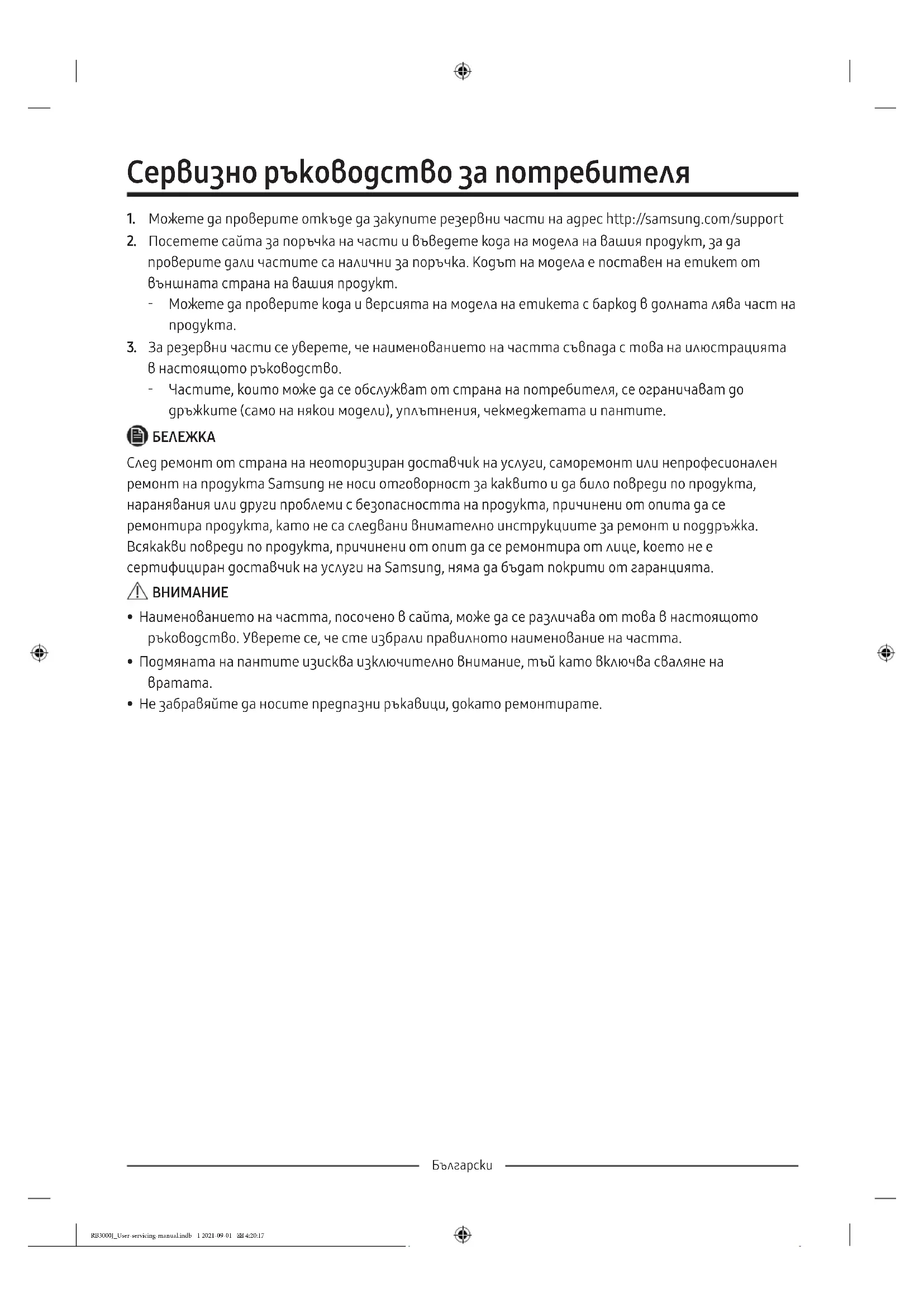

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB3CJ3315WW SAMSUNG

1. Можете да проверите откъде да закупите резервни части на адрес http://samsung.com/support

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:17Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Капак на пантата 02 Чекмедже 03 Средна панта 04 Етикет с баркод 05 Долна панта 06 Дръжки (само при съответните модели) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:17Български Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка За сваляне на дръжките (1) (2) (1) (2) (3) Отстранете капачката на дръжката и винтовете с права (–) отвертка.

Отстранете капачката с права (–) отвертка и сглобете дръжката и капачката. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:17Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между новото уплътнение и вратата. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:17Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето

1. Издърпайте чекмеджето докрай.

2. Наклонете чекмеджето нагоре и го

издърпайте, докато не бъде извадено. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:17 Смяна на панти

Необходими инструменти (не са предоставени)

3. Отстранете капака на пантата, за да

натиснете куката, както е показано на долните изображения.

• Вкарайте права отвертка и я натиснете, както е показано на фигура № 1.

• Повдигнете капака, както е показано на фигура № 2, и натиснете куката, както е показано на фигура № 3. (Внимавайте да не повредите капака на пантата за кабела, като го натиснете твърде силно)

• Разглобете го, като натиснете A на фигура № 4 с ръка, както е показано на фигура № 5.

4. Разкачете конектора на кабела за вратата

на хладилника. (Само при модели с външен

5. Отстранете винтовете. (Внимавайте да не

изпуснете вратата, когато я разглобявате.) RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:18Български

6. Отстранете вратата на хладилника

от средната панта, като внимателно я повдигнете нагоре.

Вратата е тежка, внимавайте да не се нараните, когато я отстранявате.

7. Разглобете средната панта, като

отстраните винтовете с кръстата (+)

Вратата на фризера може да падне, така че я придържайте.

8. Отстранете вратата на фризера от

долната панта, като внимателно я повдигнете нагоре. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:18
