RB3CJ3315WW - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

BRUKSANVISNING RB3CJ3315WW SAMSUNG

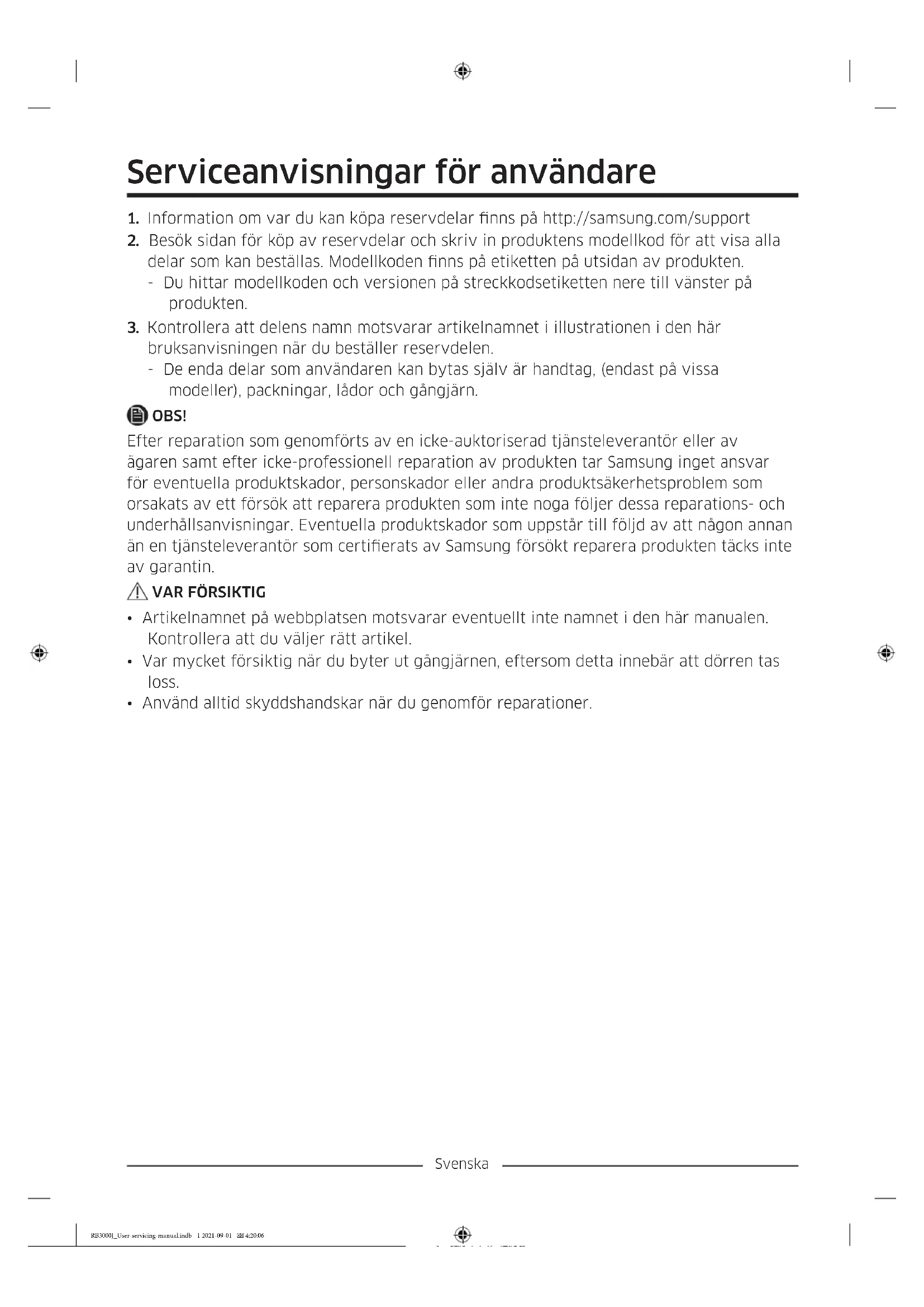

1. Information om var du kan köpa reservdelar nns på http://samsung.com/support

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:06Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Täckgångjärn 02 Låda 03 Mittengångjärn 04 Streckkodsetikett 05 Nedre gångjärn 06 Handtag (endast på tillämpliga modeller) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:06Svenska Byte av handtag

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Verktyg som behövs (följer inte med) Phillips- skruvmejsel Spårmejsel Ta loss handtagen (1) (2) (1) (2) (3) Ta bort handtagsskydden och skruvarna med en spårmejsel. OBS! Ta bort skyddet med en spårmejsel och montera ihop handtaget och handtagsskyddet. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:06Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:06Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan

1. Dra ut lådan så långt det går.

2. Luta lådan uppåt och dra ut den tills den

lossar helt. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:06Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 8 mm hylsnyckel (för skruvar) Skiftnyckel (5 mm) Vända dörren Dörrens kabelskydd *Endast modellen RB37* Dörrens kabelskydd

1. Ta bort dörrens kabelskydd.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:07Svenska Lock till kabelutrymmet *Endast modellen RB37* Lock till kabelutrymmet

3. Ta bort gångjärnen för att trycka en krok

som på bilderna nedan.

• För in en spårmejsel och sätt tillbaka det så som visas i bild 1.

• Luta skyddet uppåt enligt bild 2 och för in en krok så som visas på bild

3. (Var försiktig så att du inte skadar

gångjärnsskyddets kabel genom att trycka för hårt på det)

• Ta isär det genom att trycka A i bild 4 med handen så som på bild 5.

4. Koppla från anslutningarna till

kylskåpsdörren. (Endast modeller med extern display).

5. Ta bort skruvarna. (Var försiktig så att du

inte tappar dörren när du tar isär den.). RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:07Svenska

6. Ta bort kylskåpsdörren från det mittersta

gångjärnet genom att försiktigt lyfta dörren rakt upp.

Dörren är tung – var försiktig så att du inte skadar dig när du tar bort dörren.

7. Ta isär det mittersta gångjärnet genom

att ta bort skruvarna med en Phillips- skruvmejsel.

Frysdörren kan trilla framåt så se till att stödja dörren.

8. Ta bort frysdörren från det nedre

gångjärnet genom att försiktigt lyfta dörren rakt upp. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:07Svenska Nedre gångjärn Ben

9. Lägg kylskåpet ned försiktigt med

baksidan nedåt. Ta bort benet (skruva ur moturs) och det nedre gångjärnet. OBS! För att skydda kylskåpet ska du skära av en stor del av kartongen och lägga den under kylskåpet.

10. Sätt tillbaka i motsatt ordning från

demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:07Dansk Brugervejledning
