KASUTUSJUHEND RB3CJ3315WW SAMSUNG

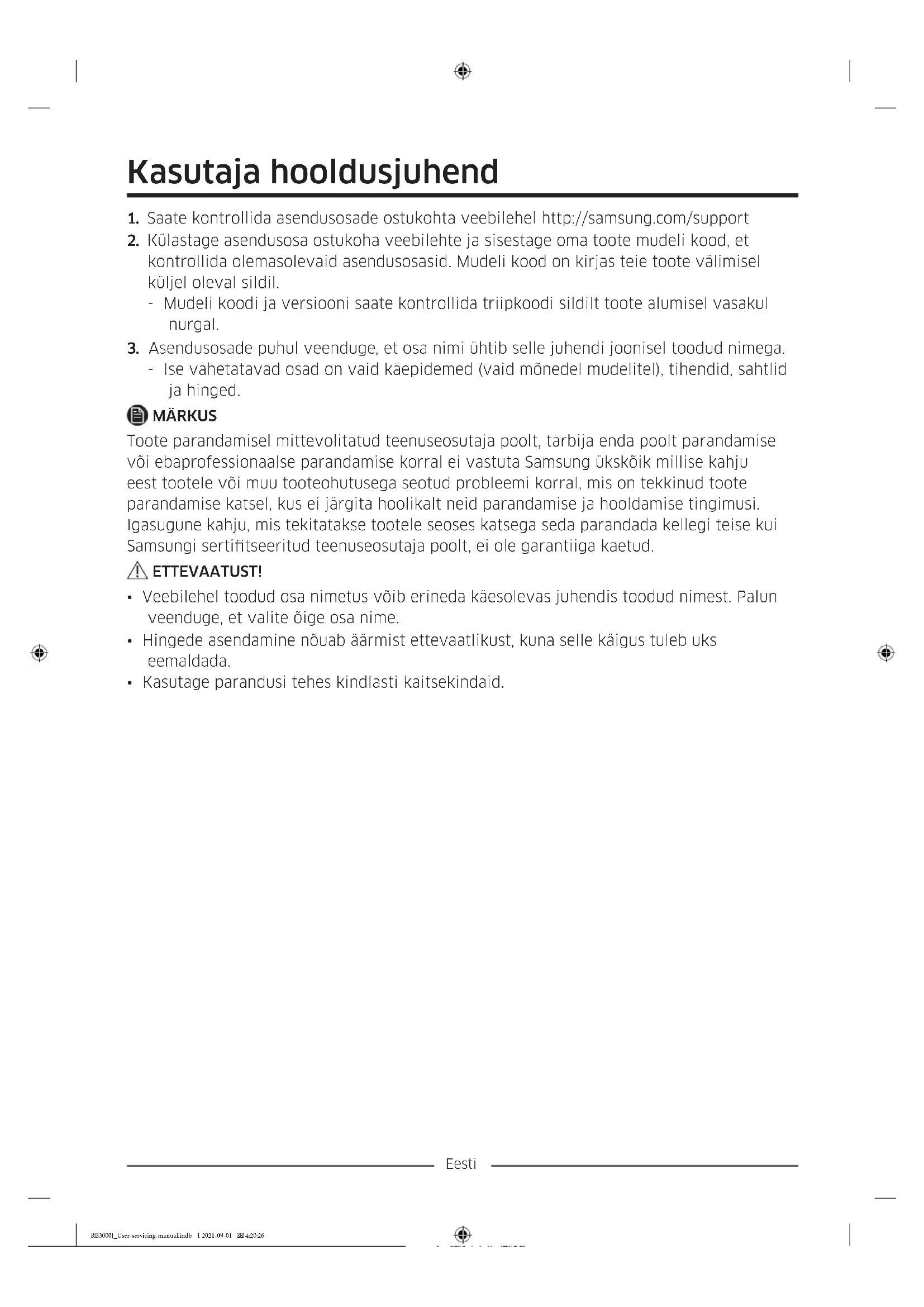

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:26Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Käepidemete eemaldamine (1) (2) (1) (2) (3) Eemaldage käepideme kattekork ja kruvid, kasutades lamepeakruvikeerajat (-). MÄRKUS Eemaldage kattekork lamepeakruvikeerajaga (-) ning pange käepide ja käepideme kattekork kokku. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:26Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:26Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks

1. Tõmmake sahtel maksimaalselt välja.

2. Kallutage sahtlit üles ja tõmmake seda

eemaldamiseks välja. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:26Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti 8 mm otsvõti (poltide jaoks) Kuuskantvõti (5 mm) Uksepoolsuse vahetamine Ukse juhtmekate Ainult mudel *RB37* Ukse juhtmekate

1. Eemaldage ukse juhtmekate.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:26Eesti Ukse avakate Ainult mudel *RB37* Ukse avakate

nagu on näidatud allolevate piltidel.

• Sisestage lamepeakruvikeeraja ja lükake seda tahapoole, nagu on näidatud pildil 1.

• Lükake katet ülespoole, nagu on näidatud pildil 2, ja vajutage konksu, nagu on näidatud pildil 3. (Jälgige, et te ei kahjustaks hingekattega juhet seda liiga kõvasti vajutades)

• Eemaldage see, vajutades pildil 4 kujutatud üksust käega, nagu on näidatud pildil 5.

4. Ühendage lahti külmiku ukse

juhtmeühendus. (Ainult välise ekraaniga mudelitel.)

6. Eemaldage külmiku uks keskmiselt

hingelt, tõstes ust ettevaatlikult otse üles. ETTEVAATUST! Uks on raske, seega olge ettevaatlik, et te end selle eemaldamisel ei vigastaks.

7. Eemaldage keskmine hing, eemaldades

ristpeakruvikeerajaga (+) kruvid. ETTEVAATUST! Sügavkülmiku uks võib kukkuda ettepoole, mistõttu seda on vaja toetada.

8. Eemaldage sügavkülmiku uks alumiselt

hingelt, tõstes ust ettevaatlikult otse üles. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:27Eesti Alumine hing Jalg

9. Asetage külmik ettevaatlikult pikali.

Eemaldage jalg (keerake päripäeva lahti) ja alumine hing. MÄRKUS Külmiku kaitsmiseks kahjustuste eest lõigake papist suur tükk ja pange see külmiku alla.

10. Pärast ülemise, keskmise ja/või alumise

hinge asendamist paigaldage need uuesti lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
