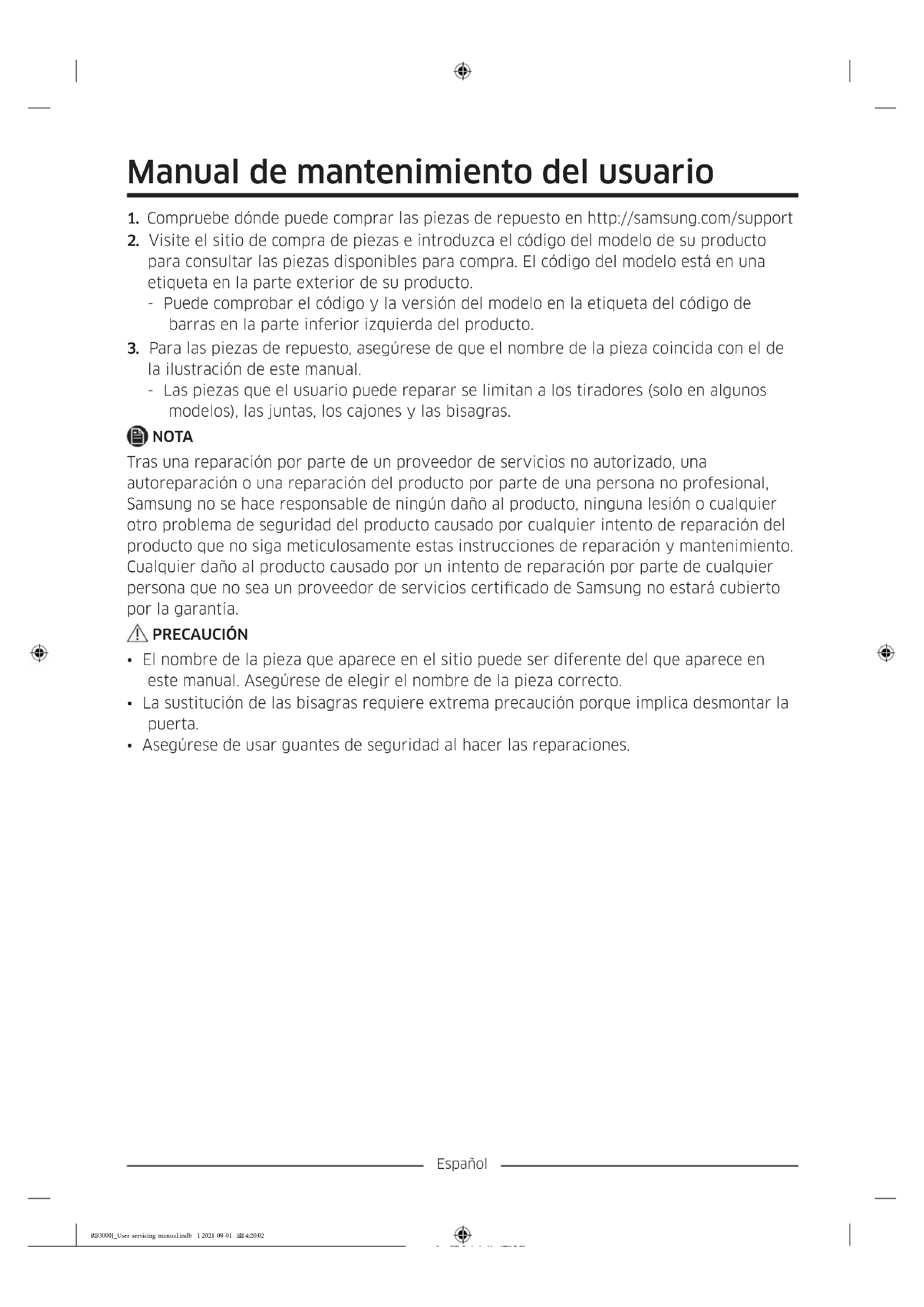

MANUAL DE USUARIO RB3CJ3315WW SAMSUNG
1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto
para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de
la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN
- El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
- La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
- Asegúrese de usar guantes de seguridad al hacer las reparaciones. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:02Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.
01 Bisagra de la cubierta 02 Cajón 03 Bisagra central 04 Etiqueta de código de barras 05 Bisagra inferior 06 Tiradores (solo modelos aplicables) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:02Español Sustitución del tirador PRECAUCIÓN
- Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
- Presione rmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
- Apriete bien los tornillos al jar el tirador.
- Compruebe que el tirador está rmemente sujeto antes de usar el producto. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Desmontaje de los tiradores (1) (2) (1) (2) (3) Retire la tapa del tirador y los tornillos con un destornillador de punta plana (-). NOTA Retire la tapa con un destornillador de punta plana (-) y monte el tirador y la tapa de este. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:02Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:02Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón
1. Saque el cajón hasta el nal.
2. Incline el cajón hacia arriba y tire de él
hasta sacarlo. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:02Español Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN
- Al retirar las puertas, tenga mucha precaución porque son pesadas.
- Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
- Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
- Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
- Asegúrese de que el eje está rmemente sujeto a la bisagra.
- Compruebe que la bisagra está rmemente sujeta a la carcasa.
- Asegúrese de que los conectores del cable están conectados correctamente.
- Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA
- Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.
- Desenchufe el cable de alimentación antes de invertir las puertas. Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Llave de 11 mm Llave de tubo de 8 mm (para pernos) Llave Allen (5 mm) Inversión de la puerta Cubierta del cable de la puerta Solo modelo * RB37* Cubierta del cable de la puerta
1. Retire la cubierta del cable de la puerta.
RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:02Español Cubierta del espacio interior de la puerta Solo modelo * RB37* Cubierta del espacio interior de la puerta
2. Desmonte la cubierta del espacio interior
el enganche como se muestra en la ilustración.
- Introduzca un destornillador de punta plana y vuelva a colocarla en su posición original como se muestra en la ilustración n.º 1.
- Como se muestra en la ilustración n.º 2, levante la tapa y empuje el enganche como se muestra en la ilustración n.º 3. (Tenga cuidado de no dañar el cable de la cubierta de la bisagra si empuja con demasiada fuerza)
- Desmonte la protección presionando con la mano en la zona A (ilustración n.º 4) como se muestra en la ilustración n.º 5.
4. Desconecte el conector del cableado de la
puerta del frigoríco. (Solo modelos con pantalla externa). RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:03Español
5. Retire los tornillos. (Tenga cuidado de no
dejar caer la puerta al desmontarla).
6. Retire la puerta del frigoríco desde
la bisagra central levantándola cuidadosamente en línea recta. PRECAUCIÓN La puerta es pesada; tenga cuidado de no hacerse daño al sacarla.
7. Desmonte la bisagra central retirando los
tornillos con un destornillador Phillips (+). PRECAUCIÓN Sujete la puerta del congelador para que no se caiga.
8. Retire la puerta del congelador desde
la bisagra inferior, levantándola cuidadosamente en línea recta. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:03Español Bisagra inferior Pata
9. Tumbe el frigoríco boca arriba con
cuidado. Retire la pata (desenroscando en el sentido contrario al de las agujas del reloj) y la bisagra inferior. NOTA Para no dañar el frigoríco, corte una plancha grande de cartón y colóquela debajo de este.
10. Vuelva a montar en el orden inverso al
de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN
- Asegúrese de que los conectores del cable están conectados correctamente.
