MANUAL DE USUARIO RF28N9780SRAA SAMSUNG

• Requires reader to be installed on your smartphone Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Country Contact Center Web Site U.S.A 1-800-SAMSUNG (726-7864) 1-844-SAM-PAYS (726-7297) www.samsung.com/us/support CANADA 1-800-SAMSUNG (726-7864) 1-844-SAM-PAYS (726-7297) www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) DA68-03460M-01 Untitled-8 88 2018-08-27 4:45:12Refrigerador Manual del usuario Electrodoméstico independiente Untitled-1 1 2018-08-27 5:16:30Español2 Contenido Contenido Información sobre seguridad 4 Símbolos y advertencias de seguridad importantes: 4 Advertencia sobre la State of California Proposition 65 (solo EE.UU.) 5 Advertencias muy importantes para la instalación 5 Precauciones para la instalación 8 Advertencias muy importantes para el uso 8 Precauciones de uso 12 Precauciones para la limpieza 13 Advertencias muy importantes para la eliminación de residuos 14 Este electrodoméstico está diseñado para uso doméstico y en lugares como 15

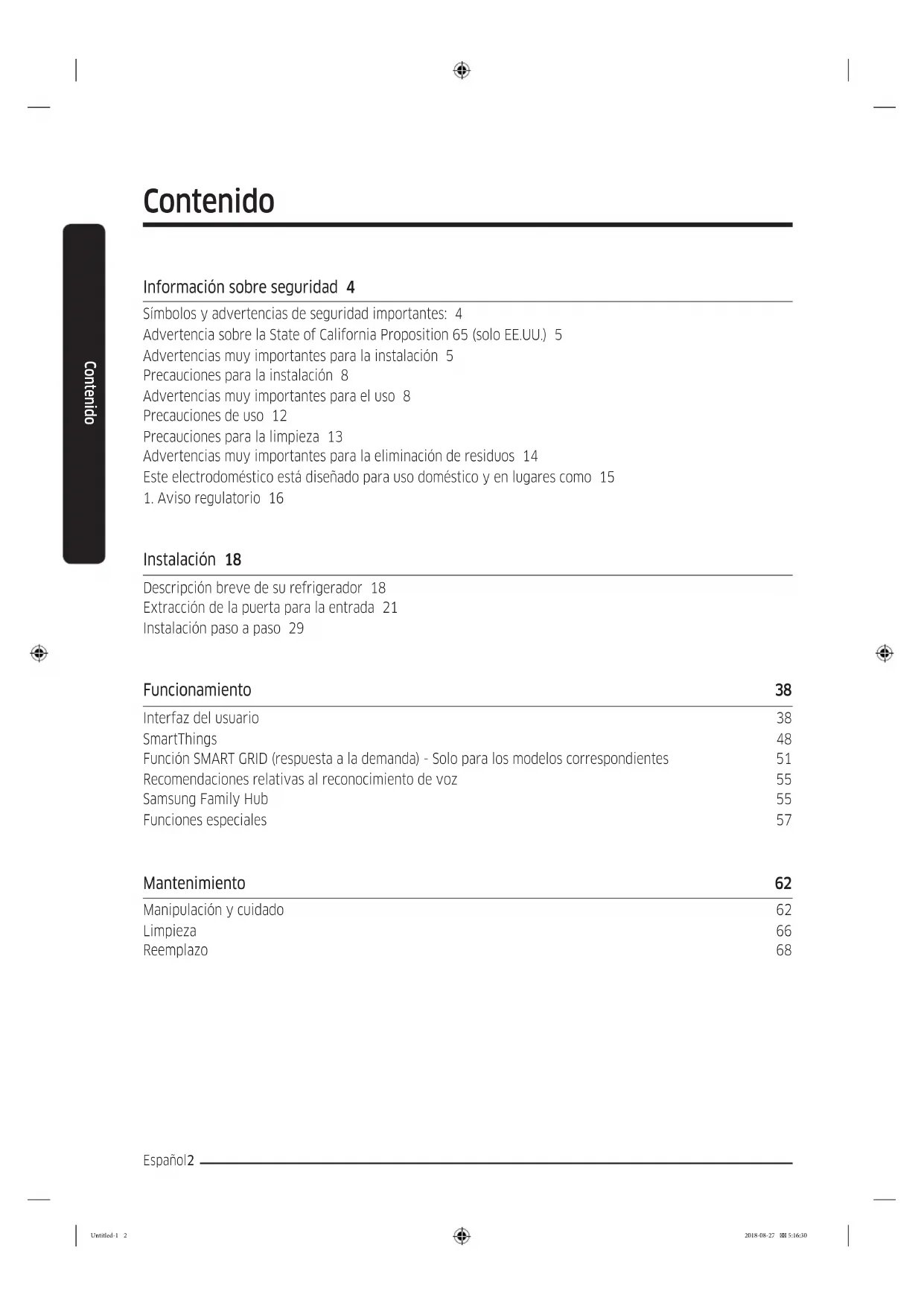

1. Aviso regulatorio 16

Instalación 18 Descripción breve de su refrigerador 18 Extracción de la puerta para la entrada 21 Instalación paso a paso 29 Funcionamiento 38 Interfaz del usuario 38 SmartThings 48 Función SMART GRID (respuesta a la demanda) - Solo para los modelos correspondientes 51 Recomendaciones relativas al reconocimiento de voz 55 Samsung Family Hub 55 Funciones especiales 57 Mantenimiento 62 Manipulación y cuidado 62 Limpieza 66 Reemplazo 68 Untitled-1 2 2018-08-27 5:16:30Español 3 Contenido Solución de problemas 71 General 71 SmartThings 76 Samsung Family Hub 77 Smart Grid (solo para los modelos correspondientes) 78 LCD 79 ¿Se oyen ruidos anómalos procedentes del refrigerador? 80

GARANTÍA LIMITADA (EE.UU.) 82

REFRIGERADOR SAMSUNG 82 Untitled-1 3 2018-08-27 5:16:30Español4 Información sobre seguridad

• Antes de utilizar su nuevo refrigerador Samsung, lea detenidamente este manual a n de aprender a usar las funciones que ofrece de manera segura y eciente.

• Este electrodoméstico no debe ser utilizado por personas (incluidos niños) con capacidades mentales, sensoriales o físicas reducidas, o por personas que carezcan de experiencia y de conocimientos, a menos que se encuentren bajo supervisión o hayan recibido las instrucciones de uso por parte de un responsable de su seguridad. Se deberá vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico.

• Debido a que las siguientes instrucciones corresponden a diversos modelos, es posible que las características de su refrigerador dieran ligeramente de las que se describen en este manual.

• Si tiene alguna duda, comuníquese al 1-800-SAMSUNG o encuentre ayuda e información en línea en www.samsung.com.

• Se utiliza R-600a o R-134a como refrigerante. Mire la etiqueta del compresor en la parte posterior del electrodoméstico o la etiqueta de voltaje dentro del refrigerador para constatar qué refrigerante fue utilizado en su refrigerador. Si este producto contiene gas inamable (Refrigerante R-600a), comuníquese con las autoridades locales para desechar este producto en forma segura.

• Es peligroso que una persona que no sea un técnico de servicio autorizado realice tareas de reparación en este aparato. Advertencia: riesgo de incendio/materiales inamables Símbolos y advertencias de seguridad importantes: Sírvase seguir todas las instrucciones de seguridad del presente manual. En el presente manual se utilizan los siguientes símbolos de seguridad. ADVERTENCIA Riesgos o prácticas inseguras que pueden causar graves lesiones personales, daños a la propiedad y/o incluso la muerte. PRECAUCIÓN Riesgos o prácticas inseguras que pueden causar lesiones personales leves y/o daños materiales. NOTA Información útil que ayuda a los usuarios a comprender u obtener benecios del refrigerador. Estas señales de advertencia se incluyen aquí para evitar que usted o terceros sufran lesiones. Sígalas atentamente. Después de leer esta sección, consérvela en un lugar seguro para referencia futura. Información sobre seguridad Untitled-1 4 2018-08-27 5:16:31Español 5 Información sobre seguridad Advertencia sobre la State of California Proposition 65 (solo EE.UU.) ADVERTENCIA: Cáncer y Daño Reproductivo - www.P65Warnings.ca.gov. Advertencias muy importantes para la instalación ADVERTENCIA

• No instale el refrigerador en un lugar húmedo o donde pueda entrar en contacto con agua. - El aislamiento deciente de las piezas eléctricas puede provocar una descarga eléctrica o un incendio.

• No exponga este refrigerador a la luz solar directa ni al calor de estufas, calefactores u otros electrodomésticos.

• No enchufe varios electrodomésticos en la misma toma múltiple. El refrigerador debe conectarse siempre a un tomacorriente individual cuyo voltaje nominal coincida con el que se especica en la placa de voltaje del refrigerador. - De esta manera se obtiene el mejor desempeño y también se evita que se sobrecarguen los circuitos del cableado de la casa, lo que podría sobrecalentar los cables y provocar un riesgo de incendio.

• Si el tomacorriente está ojo, no conecte el enchufe. - Existe el riesgo de que se produzca una descarga eléctrica o un incendio.

• No utilice un cable de alimentación que esté dañado o gastado en su extensión o en cualquiera de los extremos.

• No doble excesivamente el cable de alimentación ni coloque objetos pesados sobre él.

• No tire del cable de alimentación ni lo doble excesivamente.

• No retuerza ni amarre el cable de alimentación.

• No coloque el cable de alimentación sobre un objeto metálico; no coloque sobre él ningún objeto pesado; no lo coloque entre objetos ni lo empuje hacia el espacio que hay detrás del electrodoméstico.

• Al mover el refrigerador, tenga cuidado de no enroscar ni dañar el cable de alimentación. - Esto podría causar una descarga eléctrica o un incendio.

• Nunca desenchufe el refrigerador jalando el cable de alimentación. Siempre sostenga el enchufe con rmeza y jale para extraerlo del tomacorriente. - Los daños al cable pueden provocar un cortocircuito, un incendio o una descarga eléctrica.

• No almacene sustancias explosivas como latas de aerosoles con gases propelentes inamables en este electrodoméstico.

• No instale este electrodoméstico cerca de calefactores o materiales inamables.

• No instale este electrodoméstico en un lugar donde pueda haber fugas de gas. - Esto podría causar una descarga eléctrica o un incendio.

• Antes de usarse, el refrigerador debe ubicarse e instalarse de manera apropiada de acuerdo con las instrucciones de este manual. Untitled-1 5 2018-08-27 5:16:31Información sobre seguridad Español6 Información sobre seguridad

• Conecte el enchufe en la posición correcta con el cable colgando hacia abajo. - Si conecta el enchufe al revés, el cable puede cortarse y provocar un incendio o una descarga eléctrica.

• Asegúrese de que el enchufe no esté aplastado ni haya sido dañado por la parte posterior del refrigerador.

• Mantenga los materiales de empaque fuera del alcance de los niños. - Existe el riesgo de muerte por asxia si un niño se coloca los materiales de empaque en la cabeza.

• El electrodoméstico debe colocarse de manera tal que se pueda acceder al enchufe después de la instalación. - No seguir esta recomendación puede causar una descarga eléctrica o un incendio debido a una fuga de electricidad.

• No instale este electrodoméstico en un lugar húmedo, engrasado o sucio, o en un sitio con exposición directa al sol o al agua (lluvia). - El aislamiento deciente de las piezas eléctricas puede provocar una descarga eléctrica o un incendio.

• Si ingresaran grandes cantidades de polvo o agua al refrigerador, desenchufe el cable de alimentación y comuníquese con el Centro de Servicio de Samsung Electronics. - Si no lo hace, existe el riesgo de que se produzca un incendio.

• No se pare sobre el electrodoméstico ni le coloque objetos encima (tales como ropa, velas o cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.). - Esto podría causar una descarga eléctrica, un incendio, problemas con el producto o lesiones.

• Es necesario quitar toda la película plástica protectora antes de enchufar el producto por primera vez.

• Se deberá vigilar a los niños para asegurarse de que no jueguen con los anillos elásticos utilizados para el ajuste de la puerta o con las grapas del tubo de agua. - Existe riesgo de muerte por asxia si un niño se traga un anillo elástico o una grapa del tubo de agua. Mantenga los anillos elásticos y las grapas del tubo de agua fuera del alcance de los niños.

• El refrigerador debe estar conectado a tierra de manera segura. - Siempre asegúrese de haber conectado el refrigerador a tierra antes de intentar examinar o reparar alguna pieza. Las fugas de energía pueden provocar una descarga eléctrica grave. Untitled-1 6 2018-08-27 5:16:31Español 7 Información sobre seguridad

• Nunca utilice como conexión a tierra tubos de gas, líneas telefónicas ni otras posibles fuentes de atracción de rayos. - El refrigerador debe estar conectado a tierra para evitar cualquier fuga de energía o descarga eléctrica provocada por fugas de corriente del refrigerador. - Esto podría causar descargas eléctricas, incendios, explosiones o problemas con el producto. - El uso inapropiado de la conexión a tierra puede traer como consecuencia un riesgo de descarga eléctrica. Si necesita usar un cable de extensión, use solo uno de tres hilos con un enchufe que tenga una tercera punta para el polo a tierra; la toma de corriente deberá tener 3 ranuras para adaptarse al enchufe del electrodoméstico. La potencia indicada en el cable de extensión debe ser CA 115-120 V, 10 A o superior. Si se utiliza un adaptador de tierra, asegúrese de que el receptáculo esté conectado correctamente a tierra.

• Conecte bien el enchufe a la toma de pared. No utilice enchufes o cables de alimentación dañados ni enchufes de pared ojos. - Esto podría causar una descarga eléctrica o un incendio.

• Si el cable de alimentación está dañado, solicite su reemplazo de inmediato al fabricante o a uno de los agentes de servicio técnico.

• Únicamente un técnico calicado o compañía de reparaciones debe estar autorizado para cambiar el fusible del refrigerador. - No seguir esta recomendación, podría causar una descarga eléctrica o lesiones.

• Debe poder accederse a la toma de pared con facilidad para que el electrodoméstico pueda desenchufarse rápidamente en caso de emergencia.

• Debe encontrarse fuera de la zona trasera del electrodoméstico.

• Cuando instale el electrodoméstico, asegúrese de que el cable de alimentación no esté atrapado ni dañado.

• No ubique varias regletas de tomacorrientes portátiles o unidades de alimentación móviles en la parte trasera del electrodoméstico. Untitled-1 7 2018-08-27 5:16:31Información sobre seguridad Español8 Información sobre seguridad Precauciones para la instalación PRECAUCIÓN

• Deje espacio suciente alrededor del refrigerador e instálelo sobre una supercie plana. - Mantenga libre de obstáculos el espacio de ventilación en el gabinete o la estructura de montaje del electrodoméstico.

• Una vez que haya instalado el refrigerador y lo haya encendido, permita que funcione durante 2 horas antes de cargarlo con alimentos.

• Recomendamos que el refrigerador sea instalado por un técnico calicado o una compañía de servicios. - No seguir esta recomendación puede causar descargas eléctricas, incendios, explosiones, problemas con el producto o lesiones.

• Sobrecargar una de las puertas puede ocasionar la caída del refrigerador y provocar lesiones personales. Advertencias muy importantes para el uso ADVERTENCIA

• No conecte el enchufe en un tomacorriente con las manos mojadas. - Esto podría causar una descarga eléctrica.

• No coloque objetos en la parte superior de la unidad. - Cada vez que abra o cierre la puerta, estos podrían caerse y provocar lesiones personales o daños materiales.

• No coloque las manos, los pies ni objetos metálicos (como palillos chinos, etc.) en la parte inferior o posterior del refrigerador. - Esto podría causar una descarga eléctrica o lesiones personales. - Algunos bordes losos podrían provocar lesiones personales.

• No toque las paredes internas del congelador ni los productos almacenados en este con las manos mojadas. - Esto puede provocar quemaduras por frío.

• No coloque un recipiente con agua sobre el refrigerador. - Si se derrama, existe el riesgo de que se produzca un incendio o una descarga eléctrica.

• No almacene sustancias u objetos volátiles o inamables (benceno, solvente, gas propano, alcohol, éter, gas LP ni cualquier otro producto de este tipo) en el refrigerador. - Este refrigerador se debe utilizar solo para almacenar alimentos. - Esto podría causar un incendio o una explosión.

• Se deberá vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico. - Aleje los dedos de los puntos de agarre. Los espacios entre las puertas y el gabinete son inevitablemente pequeños. Abra las puertas con cuidado si hay niños cerca. Untitled-1 8 2018-08-27 5:16:31Español 9 Información sobre seguridad

• No permita que los niños se cuelguen de la puerta ni de los compartimientos de la puerta. Pueden producirse lesiones graves.

• No permita que los niños ingresen al refrigerador. Podrían quedar atrapados.

• No coloque las manos debajo del electrodoméstico. - Es posible que algunas puntas losas le provoquen lesiones.

• No almacene en el refrigerador productos farmacéuticos, materiales cientícos ni productos sensibles a la temperatura. - No se deben almacenar productos que requieran controles estrictos de temperatura.

• No coloque ni utilice aparatos eléctricos dentro del refrigerador/congelador, a menos que sean del tipo recomendado por el fabricante.

• En caso de sentir olor a humo, desconecte el enchufe de inmediato y comuníquese con el Centro de Servicio de Samsung Electronics.

• Si ingresaran grandes cantidades de polvo o agua al refrigerador, desenchufe el cable de alimentación y comuníquese con el Centro de Servicio de Samsung Electronics. - Si no lo hace, existe el riesgo de que se produzca un incendio.

• No permita que los niños se paren sobre un cajón. - El cajón se puede romper y los niños pueden caerse.

• No deje las puertas del refrigerador abiertas si el refrigerador no está siendo vigilado y no permita que los niños ingresen en el refrigerador.

• No permita que los bebés ni los niños ingresen al cajón. - Esto puede provocar muerte por asxia debido al encierro o lesiones personales.

• No sobrecargue el refrigerador con comida. - Cuando abra la puerta, algún elemento podría caerse y provocar lesiones personales o daños materiales.

• No pulverice material volátil, tal como un insecticida, sobre la supercie del electrodoméstico. - Además de ser perjudicial para los seres humanos, puede causar una descarga eléctrica, un incendio o problemas con el producto.

• Nunca coloque los dedos ni otros objetos en el oricio del dispensador de agua, en el recipiente de hielo o en la cubeta de la fábrica de hielo. - Esto puede provocar lesiones personales o daños materiales.

• No utilice ni coloque ninguna sustancia sensible a la temperatura, tales como pulverizadores inamables, objetos inamables, hielo seco, medicamentos o productos químicos, cerca o dentro del refrigerador.

• No utilice un secador de cabello para secar el interior del refrigerador. No coloque velas encendidas en el refrigerador para eliminar los malos olores. - Esto podría causar una descarga eléctrica o un incendio.

• Llene el tanque de agua, la charola para el hielo solamente con agua potable (agua de la llave, agua mineral o agua puricada). - No llene el tanque con té, jugo ni bebidas isotónicas. Pueden dañar el refrigerador. Untitled-1 9 2018-08-27 5:16:31Información sobre seguridad Español10 Información sobre seguridad

• No se pare sobre el electrodoméstico ni le coloque objetos encima (tales como ropa, velas o cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.). Esto podría causar una descarga eléctrica, un incendio, problemas con el producto o lesiones. No coloque un recipiente con agua sobre el electrodoméstico. - Si se derrama, existe el riesgo de que se produzca un incendio o una descarga eléctrica.

• No utilice dispositivos mecánicos ni cualquier otro medio para acelerar el proceso de descongelamiento que no sean aquellos recomendados por el fabricante.

• No dañe el circuito del refrigerante.

• No mire jamente la lámpara LED UV durante mucho tiempo. - Los rayos ultravioletas podrían dañarle la visión.

• No coloque el estante del refrigerador al revés. El tope del estante no funcionará. - El estante de vidrio puede caerse y provocar lesiones.

• Aleje los dedos de los puntos de agarre. Los espacios entre las puertas y el gabinete son inevitablemente pequeños. Abra las puertas con cuidado si hay niños cerca.

• Si se detecta una fuga de gas, evite las llamas o posibles fuentes de ignición y ventile durante varios minutos la habitación en la que se encuentra el electrodoméstico. - No toque el electrodoméstico ni el cable de alimentación. - No utilice un ventilador. - Una chispa puede provocar una explosión o un incendio.

• Utilice solamente lámparas LED proporcionadas por el fabricante o sus agentes de servicio técnico.

• Las botellas se deben almacenar una junto a otra de manera tal que no se tumben ni se caigan.

• Este producto se debe utilizar solo para almacenar alimentos en un entorno doméstico.

• Nunca coloque los dedos ni otros objetos en el oricio del dispensador de agua, en el recipiente de hielo o en la cubeta de la fábrica de hielo. - Puede provocar lesiones personales o daños materiales.

• No intente reparar, desensamblar ni modicar el refrigerador por su cuenta. - Las modicaciones que no han sido autorizadas pueden provocar problemas de seguridad. Para revertir una modicación no autorizada, cobraremos el costo completo de las piezas y mano de obra.

• No utilice ningún fusible (tales como los de alambres de acero, de cobre, etc.) que no sea un fusible estándar.

• Si es necesario reparar o volver a instalar el refrigerador, comuníquese con su Centro de Servicio más cercano. - No seguir esta recomendación puede causar una descarga eléctrica, un incendio, problemas con el producto o lesiones.

• Si la lámpara LED interior o exterior se ha apagado, comuníquese con el Centro de Servicio más cercano. Untitled-1 10 2018-08-27 5:16:31Español 11 Información sobre seguridad

• En caso de sentir olor a quemado o a humo en el refrigerador, desenchúfelo de inmediato y comuníquese con un Centro de Servicio Samsung. - No seguir esta recomendación podría causar una descarga eléctrica o un incendio.

• Desenchufe el refrigerador antes de cambiar las lámparas internas. - Si no lo hace, existe el riesgo de que se produzca una descarga eléctrica.

• Si le resulta difícil cambiar una luz que no sea de LED, comuníquese con un Centro de Servicio de Samsung.

• Si el producto cuenta con lámparas LED, no desensamble las cubiertas de la lámpara y las lámparas LED usted mismo. - Comuníquese con un Centro de Servicio de Samsung.

• Conecte bien el enchufe a la toma de pared.

• No utilice enchufes o cables de alimentación dañados ni enchufes de pared ojos. - Esto podría causar una descarga eléctrica o un incendio. Untitled-1 11 2018-08-27 5:16:31Información sobre seguridad Español12 Información sobre seguridad Precauciones de uso PRECAUCIÓN

• No vuelva a congelar alimentos que se hayan descongelado completamente. No coloque bebidas carbonatadas o con gas en el compartimiento del congelador. No coloque botellas ni recipientes de vidrio en el congelador. - Cuando el contenido se congela, el vidrio puede romperse y provocar lesiones personales.

• Utilice solamente la fábrica de hielo del refrigerador.

• Para obtener el mejor desempeño del producto: - No coloque alimentos muy cerca de las rejillas de ventilación en la parte posterior del refrigerador, ya que pueden obstruir la libre circulación del aire en el compartimiento del refrigerador. - Envuelva los alimentos adecuadamente o colóquelos en recipientes herméticos antes de almacenarlos en el refrigerador. - No coloque botellas de vidrio ni bebidas carbonatadas en el congelador. Si se congelan, pueden romperse. Los recipientes de bebidas rotos pueden provocar lesiones personales. - Cumpla con los tiempos máximos de almacenamiento y las fechas de vencimiento de los alimentos congelados.

• No coloque recipientes ni botellas de vidrio ni bebidas carbonatadas en el congelador. - El recipiente puede congelarse y romperse, y esto puede ocasionar lesiones.

• Garantía de servicio y modicación. - El servicio de garantía de Samsung no cubre los cambios o las modicaciones realizadas por un tercero a este electrodoméstico; Samsung tampoco es responsable de los problemas relacionados con la seguridad que puedan surgir a causa de modicaciones hechas por terceros.

• No obstruya las rejillas de ventilación dentro del refrigerador. - Si las rejillas de ventilación están tapadas, en particular con una bolsa de plástico, el refrigerador se puede sobrecongelar. Si el período de enfriamiento es demasiado prolongado, el ltro de agua puede romperse y provocar fugas de agua.

• Si se desconecta el refrigerador del suministro de energía (por un corte de energía, si saltó el disyuntor, se desenchufó el cable de alimentación, etc.), espere al menos cinco minutos antes de volver a enchufarlo.

• Si entraran grandes cantidades de agua al refrigerador, desenchúfelo y comuníquese con un Centro de Servicio Samsung.

• No golpee ni aplique una fuerza excesiva sobre ninguna supercie de vidrio. - Un vidrio roto puede causar lesiones personales o daños materiales.

• Llene el tanque de agua y la charola para el hielo solamente con agua potable (agua de la llave, agua mineral o agua puricada). - No llene el tanque con té, jugo ni bebidas isotónicas. Pueden dañar el refrigerador. Untitled-1 12 2018-08-27 5:16:31Español 13 Información sobre seguridad

• Si el refrigerador se inunda, desconecte la alimentación del refrigerador y comuníquese con el centro de servicios Samsung más cercano. - Existe el riesgo de que se produzca una descarga eléctrica o un incendio.

• No guarde aceite vegetal en los compartimientos de la puerta del refrigerador. El aceite puede solidicarse y modicar su sabor y la facilidad de uso. Asimismo, el envase abierto puede gotear y el aceite vertido puede causar grietas en el compartimiento de la puerta. Una vez abierto un envase de aceite, es mejor almacenarlo en un lugar fresco y a la sombra, como un armario o alacena. - Ejemplos de aceite vegetal: aceite de oliva, de maíz, de semilla de uva, etc. Precauciones para la limpieza PRECAUCIÓN

• No pulverice con agua directamente dentro o fuera del refrigerador. - Existe el riesgo de que se produzca un incendio o una descarga eléctrica.

• No utilice un secador de cabello para secar el interior del refrigerador.

• No coloque velas encendidas en el refrigerador para eliminar los malos olores. - Esto podría causar una descarga eléctrica o un incendio.

• No rocíe productos de limpieza directamente sobre el visor. - Las letras impresas en el visor pueden borrarse.

• Si cualquier sustancia extraña, tal como agua, ingresa en el refrigerador, desenchúfelo y comuníquese con su Centro de Servicio más cercano. - No seguir esta recomendación podría causar una descarga eléctrica o un incendio.

• Use un paño seco y limpio para retirar cualquier sustancia extraña o polvo de las clavijas del enchufe. No utilice un paño mojado ni húmedo para limpiar el enchufe. - De lo contrario, existe el riesgo de que se produzca un incendio o una descarga eléctrica.

• No limpie el refrigerador rociando agua directamente sobre él.

• No limpie el refrigerador con benceno, disolvente o Clorox (blanqueador). - Pueden dañar la supercie del refrigerador y provocar un incendio.

• Nunca coloque los dedos ni otros objetos en la salida del dispensador. - Puede provocar lesiones personales o daños materiales.

• Antes de limpiar o realizar el mantenimiento, desenchufe el refrigerador del enchufe de pared. - No seguir esta recomendación podría causar una descarga eléctrica o un incendio.

• Utilice una esponja limpia o un paño suave y un detergente neutro disuelto en agua templada para limpiar el refrigerador. Untitled-1 13 2018-08-27 5:16:31Información sobre seguridad Español14 Información sobre seguridad

• No utilice limpiadores abrasivos ni muy fuertes, como limpiacristales, limpiadores corrosivos, líquidos inamables, ácido clorhídrico, ceras limpiadoras, detergentes concentrados, blanqueadores o limpiadores que contengan petróleo en las supercies externas (puertas y paneles), piezas de plástico, revestimientos de puertas e interiores y juntas. - Pueden rayar o dañar el material.

• No limpie con agua caliente los estantes o las cubiertas de vidrio cuando estén fríos. Los estantes y las cubiertas de vidrio pueden romperse si se exponen a cambios bruscos de temperatura o a impactos como golpes o caídas. Advertencias muy importantes para la eliminación de residuos ADVERTENCIA

• PELIGRO : Existe el riesgo de que los niños queden encerrados. Antes de desechar su antiguo refrigerador o congelador: - Retire las puertas y los pestillos. - Deje los estantes en su lugar de manera tal que los niños no puedan entrar fácilmente al electrodoméstico. - Si algún niño queda atrapado dentro del refrigerador, puede lastimarse o asxiarse hasta morir.

• Deseche el material de empaque de este producto de forma tal que no resulte nocivo para el medio ambiente.

• Asegúrese de que ninguno de los tubos que se encuentran en la parte trasera del refrigerador estén dañados antes de desecharlos.

• Se utiliza R-600a o R-134a como refrigerante. Mire la etiqueta del compresor en la parte posterior del electrodoméstico o la etiqueta de voltaje dentro del refrigerador para constatar qué refrigerante fue utilizado en su refrigerador. Si este refrigerador contiene gas inamable (Refrigerante R-600a), comuníquese con las autoridades locales para desechar este producto en forma segura.

• Cuando deseche este refrigerador, retire los burletes y los pestillos de las puertas de manera tal que los niños pequeños o los animales no puedan quedar atrapados en el interior. Se deberá vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico. - Si quedan atrapados dentro, los niños pueden lesionarse o sofocarse hasta morir.

• Se utiliza ciclopentano como aislante. Los gases del material de aislamiento requieren un procedimiento especial para desecharlos. Comuníquese con las autoridades locales para desechar este producto de manera que no resulte nocivo para el medio ambiente.

• Mantenga los materiales de empaque fuera del alcance de los niños, ya que pueden ser peligrosos para ellos. - Si un niño se coloca una bolsa en la cabeza, puede asxiarse. Untitled-1 14 2018-08-27 5:16:31Español 15 Información sobre seguridad Este electrodoméstico está diseñado para uso doméstico y en lugares como

• zonas de cocina de tiendas, ocinas y otros entornos de trabajo

• granjas y zonas de uso de los clientes en hoteles, moteles u otros entornos de tipo residencial

• banqueterías y eventos en instalaciones similares Untitled-1 15 2018-08-27 5:16:31Información sobre seguridad Español16 Información sobre seguridad

PRECAUCIÓN de la FCC: Todos los cambios y modicaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento pueden invalidar la autoridad del usuario para operar el equipo. Contiene módulo transmisor FCC ID: A3LWCM730Q Este aparato cumple con la sección 15 de las Normas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este aparato no puede causar interferencia dañina y (2) Este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que causen un funcionamiento indeseado. En los productos disponibles en los mercados de los Estados Unidos y Canadá, solo están disponibles los canales 1 a 11. No es posible seleccionar otros canales. DECLARACIÓN DE LA FCC: Este equipo ha sido sometido a pruebas y se ha determinado que se encuentra dentro de los límites para los dispositivos digitales clase B, de acuerdo con la parte 15 de las Normas de la FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra la interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se lo instala y utiliza de acuerdo con las instrucciones, pueden producirse interferencias en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que no habrá interferencia en una instalación determinada. Si el equipo provoca interferencia dañina a la recepción de radio o televisión, que puede determinarse al encender y apagar el equipo, se sugiere que el usuario trate de corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora

• Aumentar la distancia entre el equipo y el receptor

• Conectar el equipo en un tomacorriente que está en un circuito diferente que el receptor.

• Consultar a su distribuidor o a un técnico experimentado en radio/TV para obtener ayuda. DECLARACIÓN DE LA FCC SOBRE LA EXPOSICIÓN A LA RADIACIÓN: Este equipo cumple con los límites de exposición a la radiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este aparato y sus antenas no deben ubicarse ni utilizarse junto con ninguna otra antena o transmisor excepto si se cumplen los procedimientos de la FCC para productos transmisores múltiples. Untitled-1 16 2018-08-27 5:16:31Español 17 Información sobre seguridad

Contiene módulo de transmisor IC: 649E-WCM730Q El término “IC” antes del número de certicación de radio solo signica que cumple con las especicaciones técnicas de la Industria de Canadá. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este aparato no puede causar interferencia dañina, y (2) este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado. Este aparato digital Clase B cumple con el ICES-003 de Canadá. Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada. En los productos disponibles en los mercados de los Estados Unidos y Canadá, solo están disponibles los canales 1 a 11. No es posible seleccionar otros canales. DECLARACIÓN IC SOBRE LA EXPOSICIÓN A LA RADIACIÓN: Este equipo cumple con los límites de exposición a la radiación establecidos por la IC RSS-102 para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este aparato y sus antenas no deben ubicarse ni utilizarse junto con ninguna otra antena o transmisor excepto si se cumplen los procedimientos de la FCC para productos transmisores múltiples.

GUARDE ESTAS INSTRUCCIONES

Untitled-1 17 2018-08-27 5:16:32Español18 Instalación Siga estas instrucciones cuidadosamente para evitar accidentes y garantizar la instalación adecuada del refrigerador. ADVERTENCIA

• Utilice el refrigerador solamente para su uso previsto como se describe en este manual.

• Todas las reparaciones deben estar a cargo de un técnico calicado.

• Descarte el material de empaque del producto de acuerdo con la normativa local.

• A n de evitar descargas eléctricas, desenchufe el cable de alimentación antes de realizar trabajos de mantenimiento. Descripción breve de su refrigerador NOTA El refrigerador y los componentes provistos de su refrigerador pueden diferir de las ilustraciones en este manual según el modelo y el país.

Instalación Untitled-1 18 2018-08-27 5:16:32Español 19 Instalación 01 Fábrica de hielo automática (Ice Master) 02 Cajones de verduras y frutas frescas EZ 03 Guarda multiusos del refrigerador 04 Estante corredizo accesible 05 Cajones de almacenamiento de carne y alimentos secos 06 Compartimientos de la puerta del congelador 07 Estante espacio rápido 08 Filtro de agua 09 Estante para vinos A. Refrigerador B. Congelador C. FlexZone NOTA

• Para una mayor eciencia energética, asegúrese de que todos los estantes, cajones y canastos estén en su posición original.

• Al cerrar la puerta, asegúrese de que la sección de la bisagra vertical se encuentre en la posición correcta para impedir que se raye con la otra puerta.

• Si la sección de la bisagra vertical está invertida, colóquela en la posición correcta y cierre la puerta.

• Algunas veces puede aparecer humedad en esta sección de la bisagra vertical.

• Si cierra una puerta por la fuerza, la otra puerta puede abrirse.

• Cuando se abre la puerta, el disyuntor desactiva automáticamente el motor sinfín de la fábrica de hielo por razones de seguridad.

• Si la lámpara LED interna o externa no funcionan, comuníquese con un centro de servicio Samsung. Untitled-1 19 2018-08-27 5:16:32Instalación Español20 Instalación Compartimientos de las puertas Su refrigerador se despacha con compartimientos de las puertas de distintos tipos y tamaños. Si los compartimientos de las puertas de su refrigerador se empacaron por separado, utilice la siguiente gura como guía para colocarlos correctamente. El número de compartimientos provistos puede variar dependiendo del modelo. Untitled-1 20 2018-08-27 5:16:32Español 21 Instalación Extracción de la puerta para la entrada Si el refrigerador no pasa por la entrada de su casa o de la cocina por una cuestión de tamaño, siga estas instrucciones para extraer y colocar nuevamente las puertas del refrigerador. Si no necesita retirar las puertas, vaya a la página 29 para obtener las instrucciones de instalación. Herramientas necesarias (no provistas) Destornillador de cabeza Phillips Destornillador plano Llave de tubo (10 mm) Pinzas Llave Allen (4 mm) Llave Allen (5 mm) Cómo retirar las puertas del refrigerador

1. Con la puerta cerrada, utilice un destornillador

de cabeza Phillips para extraer los tornillos (x3) de la cubierta superior. Levante y retire la cubierta superior con los conectores. Untitled-1 21 2018-08-27 5:16:33Instalación Español22 Instalación

2. Desconecte los dos conectores de cables de la

puerta izquierda. La posición de los conectores varía dependiendo del modelo. PRECAUCIÓN

• No retire ambas puertas simultáneamente. Asegúrese de retirar una puerta por vez. De lo contrario, podría caerse una o las dos y provocar lesiones.

• Asegúrese de que el refrigerador esté apagado antes de desconectar los conectores.

3. Desconecte la tubería de agua del acoplador de

la puerta izquierda como se ilustra.

4. Levante suavemente la abrazadera en varios

pasos. A n de evitar lesiones en los dedos, no aplique fuerza repentinamente sobre la abrazadera.

5. Jale la abrazadera hacia arriba para retirarla.

Untitled-1 22 2018-08-27 5:16:33Español 23 Instalación

6. Abra la puerta a 90 grados. Mientras sostiene

la puerta, levante y retire la bisagra superior. Tenga cuidado de no dañar los cables de los conectores al retirar la bisagra.

7. Suavemente levante la puerta en sentido

vertical para retirarla. No use fuerza excesiva. La puerta puede caerse y provocarle lesiones.

8. Coloque la puerta en una supercie plana.

9. Repita los pasos anteriores para la otra puerta

(excepto el paso 3). La puerta del lado derecho no tiene tubo de agua. Untitled-1 23 2018-08-27 5:16:33Instalación Español24 Instalación Cómo retirar las puertas del congelador PRECAUCIÓN

• Asegúrese de retirar las puertas del refrigerador antes de retirar las puertas del congelador.

• Tenga cuidado al desconectar los conectores inferiores.

1. Con la puerta del congelador abierta, use un

destornillador de cabeza Phillips para retirar el tornillo sosteniendo la cubierta (A) de la pata ajustable.

2. Desconecte los conectores de cables.

3. Ubique el eje de la bisagra. Mientras

sostiene la puerta con una mano, utilice un destornillador plano o llave para presionar el eje hacia abajo. Asegúrese de sostener la puerta para evitar que se caiga. Untitled-1 24 2018-08-27 5:16:34Español 25 Instalación

4. Para evitar el contacto con la bisagra central,

incline levemente la puerta hacia el frente y luego levántela para retirarla.

5. Repita los pasos anteriores para la otra puerta.

Cómo colocar nuevamente las puertas del congelador PRECAUCIÓN

• Antes de colocar nuevamente las puertas, asegúrese de que todos los conectores eléctricos estén conectados adecuadamente.

• La puerta del congelador debe colocarse nuevamente antes la puerta del refrigerador.

• Tenga cuidado de no dañar ni pisar los cables durante este proceso.

1. Inserte la puerta del congelador en la bisagra

inferior mientras empuja la puerta del congelador en la dirección de la echa. PRECAUCIÓN

• Tenga cuidado de no dañar ni pisar los cables durante este proceso. Untitled-1 25 2018-08-27 5:16:34Instalación Español26 Instalación

2. Mientras mantiene presionado el eje de la

bisagra, coloque la puerta de manera que el eje de la bisagra quede por debajo del oricio del eje de la bisagra del medio. Suelte el eje de la bisagra para que entre en el oricio.

3. Con la puerta abierta, conecte los conectores

inferiores en las direcciones de las echas.

4. Coloque la cubierta de la pata de nivelación

con un destornillador de cabeza Phillips. Tenga cuidado de no dañar ni pisar los conectores.

5. Repita los pasos anteriores para la otra puerta.

Untitled-1 26 2018-08-27 5:16:35Español 27 Instalación Cómo colocar nuevamente las puertas del refrigerador

1. Mientras sostiene la puerta abierta a más

de 90 grados, inserte el eje de la bisagra del medio en el oricio de la parte inferior de la puerta.

2. Coloque la bisagra superior en su posición

en la parte superior del refrigerador y luego inserte el eje de la bisagra en el oricio superior de la puerta. Asegúrese de que los cables de la puerta pasen a través del oricio del eje de la bisagra.

3. Inserte la abrazadera en la dirección de la

4. Lleve la abrazadera hacia atrás como se ilustra.

Untitled-1 27 2018-08-27 5:16:35Instalación Español28 Instalación

5. Conecte los conectores de cables.

• Asegúrese de que los conectores de cables estén conectados adecuadamente. De lo contrario, el visor no funcionará.

6. Conecte el tubo de agua.

• Para evitar pérdidas de agua, asegúrese de que las grapas rojas ajusten el acoplador adecuadamente.

• Mantenga las grapas fuera del alcance de los niños.

7. Repita los pasos anteriores para la otra puerta,

excepto el paso 6. En la puerta del lado derecho no hay tubo de agua.

8. Coloque la cubierta superior con el lado frontal

primero y luego presione la parte posterior hasta alcanzar su posición. Luego, ajuste los tornillos (x3). Untitled-1 28 2018-08-27 5:16:35Español 29 Instalación Instalación paso a paso PASO 1 Seleccione un lugar El lugar debe:

• Tener una supercie sólida, nivelada sin alfombrado ni pisos que puedan obstruir la ventilación

• Estar fuera del alcance de la luz solar directa

• Contar con el lugar adecuado para abrir y cerrar la puerta

• Estar alejado de las fuentes de calor

• Contar con lugar para realizar mantenimiento y reparaciones

• Contar con un rango de temperatura de entre 50 °F (10 °C) y 110 °F (43 °C) Espacio libre Consulte las imágenes y la tabla que aparecen a continuación y en la siguiente página para conocer los requisitos de espacio de instalación.

Modelo RF22N* RF28N* Profundidad “A”

/8" (1221 mm) NOTA Las medidas de su refrigerador pueden diferir de las que guran anteriormente, dependiendo del método de medición. Untitled-1 30 2018-08-27 5:16:36Español 31 Instalación PASO 2 Piso

• La supercie del lugar de instalación debe soportar un refrigerador completamente cargado.

• A n de proteger el piso, coloque un trozo de cartón debajo de las patas del refrigerador al moverlo para realizar la instalación.

• Para proteger el piso una vez que el refrigerador esté en su posición nal, no lo mueva a menos que sea necesario. Si debe hacerlo, utilice un papel grueso o tela, como una alfombra vieja, en el recorrido por el que se lo desplazará. NOTA Si el refrigerador no pasa por la entrada de su casa o cocina por su tamaño, consulte la sección Extracción de la puerta para la entrada en la página 21. Untitled-1 31 2018-08-27 5:16:36Instalación Español32 Instalación PASO 3 Ajuste las patas de nivelación PRECAUCIÓN

• Una vez instalado, el refrigerador debe estar nivelado sobre un piso plano y sólido. No nivelar el refrigerador puede provocar daños al refrigerador o lesiones personales.

• La nivelación debe realizarse con el refrigerador vacío. Asegúrese de que no haya alimentos dentro del refrigerador.

• Por razones de seguridad, ajuste la parte delantera de manera que quede más elevada que la parte trasera. Nivele el refrigerador usando los tornillos especiales (niveladores) en las patas delanteras. Use un destornillador plano para girar los niveladores.

• Para ajustar la altura del lado izquierdo: Inserte un destornillador plano en el nivelador de la pata delantera del lado izquierdo. Gire el nivelador en el sentido de las agujas del reloj para elevarlo o en el sentido contrario para bajarlo.

• Para ajustar la altura del lado derecho: Inserte un destornillador plano en el nivelador de la pata delantera del lado derecho. Gire el nivelador en el sentido de las agujas del reloj para elevarlo o en el sentido contrario para bajarlo. Untitled-1 32 2018-08-27 5:16:36Español 33 Instalación PASO 4 Ajuste de la altura de la puerta así como también el espacio de la puerta Anillo elástico Es posible ajustar la altura de la puerta mediante los anillos elásticos provistos que vienen en 4 tamaños diferentes (1 mm, 1.5 mm, 2 mm y 2.5 mm). Para ajustar la altura de una puerta

1. Controle la diferencia de altura entre las

puertas y luego eleve y sostenga la puerta más baja.

2. Inserte un anillo elástico (A) del tamaño

adecuado entre la puerta y la bisagra como se ilustra. PRECAUCIÓN

• Inserte solo un anillo elástico. Colocar dos o más anillos elásticos puede hacer que se deslicen o hagan ruido por el rozamiento.

• Mantenga los anillos elásticos fuera del alcance de los niños y consérvelos para uso futuro.

• No eleve la puerta en demasía. La puerta puede entrar en contacto y dañar la cubierta superior. Untitled-1 33 2018-08-27 5:16:37Instalación Español34 Instalación Para corregir el espacio de la puerta El espacio entre las puertas puede corregirse mediante un tornillo separador colocado en el ángulo superior derecho del refrigerador.

1. Con la puerta cerrada, utilice un destornillador

de cabeza Phillips para extraer los tornillos (x3) de la cubierta superior. Luego, retire con cuidado la cubierta superior junto con los conectores de cables.

2. Use una llave Allen de 4 mm (no provista) para

corregir el espacio entre las dos puertas. - Para ampliar el espacio, gire el tornillo separador en el sentido de las agujas del reloj. - Para achicar el espacio, gire el tornillo separador en el sentido contrario al de las agujas del reloj.

3. Luego, vuelva a insertar en su lugar la cubierta

superior y los tornillos que la sujetan. Ajuste bien los tornillos. PRECAUCIÓN Los conectores eléctricos deben permanecer intactos durante este proceso. Tenga la precaución de no enredar los cables conectores ni pelar el recubrimiento. Untitled-1 34 2018-08-27 5:16:37Español 35 Instalación PASO 5 Conectar la tubería del dispensador de agua El dispensador de agua con ltro es una de las funciones útiles de su nuevo refrigerador. Con el n de promover la buena salud, el ltro de agua elimina las partículas no deseadas del agua. No obstante, no la esteriliza ni destruye los microorganismos. Para eso, necesita adquirir un sistema de puricación de agua. La tubería del agua también se conecta a la fábrica de hielo. Para que la fábrica de hielo funcione correctamente, se necesita una presión de agua de 20-125 psi. Si el refrigerador se instala en una zona con baja presión de agua (inferior a los 20 psi), puede instalar una bomba cebadora para compensar la baja presión. Una vez conectada la tubería de agua, asegúrese de que el tanque de almacenamiento de agua dentro del refrigerador esté lleno. Para hacerlo, presione la palanca del dispensador hasta que salga el agua. NOTA

• Su distribuidor podrá ofrecerle los equipos de instalación de tuberías de agua disponibles a un costo adicional. Recomendamos utilizar un equipo de instalación de tubería de agua que contenga tubería de cobre y una tuerca de compresión de 6 mm (

• Utilice solo las mangueras nuevas provistas con el electrodoméstico. No reutilice las mangueras antiguas. ADVERTENCIA

• Mantenga las aberturas de ventilación del gabinete o estructura incorporada del electrodoméstico libres de obstrucciones. Conéctelo solamente a un suministro de agua potable.

1. Cierre el suministro de agua principal.

2. Inserte la abrazadera (B) y la válvula de cierre

(C) en la tubería de agua fría (A).

3. Conecte el equipo de instalación de la tubería

de agua (A) a la válvula de cierre (B). Untitled-1 35 2018-08-27 5:16:37Instalación Español36 Instalación Conecte la tubería de suministro de agua al refrigerador Para llevar a cabo la conexión, necesita adquirir varios elementos. Posiblemente su ferretería local los venda todos juntos en un equipo. Tubería de cobre

• Tuerca de compresión de

• Férula (2) Tubería de plástico

• Tubería de plástico de

/4” Extremo moldeado (bulbo)

• Tuerca de compresión (1) de

A. Refrigerador B. Tubería de suministro del agua corriente 01 Tuerca de compresión (

/4”) (ensamblada) 02 Férula (no provista) 03 Tubería de cobre (no provista) 04 Tubería de plástico (ensamblada) 05 Acople de compresión (ensamblado) 06 Extremo moldeado (bulbo) 07 Tuerca de compresión (B) (

/4”) (no provista) 08 Tubería de plástico (A) (no provista)

1. Conecte la tubería de agua corriente al acople de compresión ensamblado.

- Si utiliza una tubería de cobre, deslice la tuerca de compresión (B) (no provista) y la férula (no provista) por la tubería de cobre (no provista) como se muestra en el gráco. - Si utiliza una tubería de plástico (A), inserte el extremo moldeado (bulbo) de la tubería de plástico (A) en el acople de compresión. PRECAUCIÓN Si utiliza una tubería plástica, (A) no la use sin el extremo moldeado (bulbo).

2. Ajuste la tuerca de compresión (B) sobre el acople de compresión. No ajuste demasiado la tuerca de

3. Abra el agua y verique si hay alguna fuga. Si encuentra gotas o fugas de agua en las zonas de las

conexiones, cierre el suministro de agua principal. Revise las conexiones y, de ser necesario, ajústelas.

4. Haga correr 1 galón de agua a través del ltro antes de beber o de utilizar el agua del refrigerador. (El

agua debe correr unos 6 minutos.) Para hacer correr el agua, presione la palanca del dispensador de agua con un vaso o una taza grandes. Llene el vaso, vacíelo y luego repita la operación. Untitled-1 36 2018-08-27 5:16:38Español 37 Instalación

5. Tras poner en funcionamiento el refrigerador, deje que la fábrica de hielo haga hielo durante 1 o 2

días. Pasado este tiempo, deseche las primeras 1 o 2 cubetas de hielo para asegurarse de que se hayan eliminado todas las impurezas de la tubería de agua. NOTA Conecte solamente la tubería de agua a una fuente de agua potable.

• Si debe reparar o desensamblar la tubería de agua, recorte

/4" de la tubería de plástico para asegurarse de que la conexión sea perfecta y libre de pérdidas.

• Puede probar rápidamente la tubería del agua con un vaso de papel. En condiciones normales, el dispensador de agua puede llenar un vaso de 5 3/4 oz. (170 cc) en aproximadamente 10 segundos. PASO 6 Conguración inicial Después de nalizar los siguientes pasos, refrigerador quedará en perfectas condiciones de funcionamiento.

1. Enchufe el cable de alimentación al tomacorriente para encender el refrigerador.

2. Abra la puerta y verique que la luz interna se encienda.

3. Coloque la temperatura en el valor más frío y espere una hora. Luego, el congelador comenzará a

enfriarse y el motor funcionará adecuadamente.

4. Espere a que el refrigerador llegue a la temperatura congurada. Ahora el refrigerador está listo para

usar. PASO 7 Vericación nal Una vez nalizada la instalación, conrme que:

• El refrigerador esté enchufado al tomacorriente y correctamente conectado a tierra.

• El refrigerador esté instalado sobre una supercie plana y nivelada con un espacio libre adecuado con respecto a la pared o el gabinete.

• El refrigerador esté nivelado y apoyado rmemente en el piso.

• La puerta se abre y cierra libremente y la luz interior se enciende automáticamente al abrir la puerta. Untitled-1 37 2018-08-27 5:16:38Español38 Funcionamiento Interfaz del usuario NOTA

• Para obtener una información detallada de las funciones y aplicaciones del refrigerador, consulte el manual de usuario en pantalla disponible en el visor LCD de su refrigerador.

• El contenido de las aplicaciones y widgets, así como su diseño, están sujetos a modicaciones. El soporte técnico para aplicaciones y widgets puede interrumpirse sin aviso dependiendo de la política del proveedor de contenidos.

• El uso de funciones del refrigerador, aplicaciones y servicios por parte de los niños debe ser supervisado por adultos.

• Las aplicaciones PANDORA solo están disponibles en los Estados Unidos.

01 Pantalla de Inicio 02 Botones programables Funcionamiento Untitled-1 38 2018-08-27 5:16:38Español 39 Funcionamiento 01 Pantalla de Inicio

01 Aplicaciones y widgets

• Toque la aplicación o el widget deseado para iniciarlo.

• Mantenga presionada la aplicación o el widget para ingresar al modo de edición. Aparece una cuadrícula. En el modo Editar, puede arrastrar y soltar una aplicación o un widget en una nueva ubicación de la cuadrícula. Cuando desplaza una aplicación o un widget a una nueva ubicación de la cuadrícula, la ubicación se vuelve azul si está disponible. Si no está disponible, se vuelve roja.

• Puede agregar una aplicación o widget que se borró de la lista de aplicaciones. 02 Barra de estado

• Muestra el estado de distintas funciones. (Consulte la siguiente tabla de descripción de los iconos) Descripción de los iconos Bluetooth ( ) Indica el estado de la conexión Bluetooth. USB ( ) Indica el estado de la conexión USB. NOTA El refrigerador admite memorias USB con el formato de los sistemas de archivos FAT32 o exFAT. No se admite NTFS. Asegúrese de convertir NTFS a FAT32 o exFAT antes del uso. Gestión remota ( ) Se enciende cuando la gestión remota está activada y en ejecución. Red ( ) Indica el estado de la conexión de red en 5 niveles (Apagado, 1 a 4) Actualización de software

Indica que la versión más reciente de software se ha descargado del servidor y está lista para la actualización. Untitled-1 39 2018-08-27 5:16:39Funcionamiento Español40 Funcionamiento Noticación ( ) Indica que hay un mensaje de noticación. Sincronización de nube ( ) Indica que Family Hub está recibiendo datos del servidor de nube. 02 Botones programables

01 Micrófono - Toque para encender o apagar el micrófono. 02 Administrador de tareas - Toque para abrir el Administrador de tareas. - Consulte la sección Administrador de tareas para obtener más detalles. 03 Inicio - Toque para abrir la pantalla Inicio. 04 Regresar - Toque para regresar a la pantalla anterior. 05 Noticación - Toque para mostrar el Panel rápido. 06 Ocultar/Mostrar - Toque para ocultar o mostrar los botones programables. - El botón Ocultar/Mostrar solo aparece cuando una aplicación está activa. Untitled-1 40 2018-08-27 5:16:40Español 41 Funcionamiento Administrador del refrigerador Para acceder al Administrador del refrigerador, deslice el dedo por la pantalla de Inicio hacia la izquierda y, luego, toque el widget Administrador del refrigerador.

• Toque < o > en la parte inferior del widget para desplazarse entre las páginas.

• En la primera página puede vericar las temperaturas actuales o los modos de cada compartimiento, así como las funciones activas.

• Toque la primera página para abrir el Administrador del refrigerador para ajustes detallados.

• En la segunda página puede vericar el estado del ltro.

• Toque Comprar ltro en la segunda página para abrir el sitio web donde puede comprar el ltro de agua. Untitled-1 41 2018-08-27 5:16:40Funcionamiento Español42 Funcionamiento

El Administrador del refrigerador es una representación gráca de su refrigerador. La mitad superior representa el compartimiento del congelador, la parte inferior izquierda el compartimiento del congelador y la parte inferior derecha la FlexZone. Los ajustes de temperatura o modo de cada una se muestran en la sección correspondiente. Descripción breve del Administrador del refrigerador 01 Temperatura Cambiar la temperatura del Refrig, Congel y FlexZone. También permite encender o apagar la función Refrigeración rápida del refrigerador y la función Congelación rápida del congelador. - La congelación rápida acelera el proceso de congelación con la velocidad máxima del ventilador. El congelador funciona a máxima velocidad durante varias horas antes de volver a la temperatura previa. - Para congelar una gran cantidad de alimentos, active la congelación rápida como mínimo 20 horas antes de poner alimentos en el congelador. NOTA Utilizar la Congelación rápida aumenta el consumo energético. Asegúrese de desactivarla para que el congelador vuelva a su temperatura anterior si ya no necesita tenerla activada. 02 Funciones especiales Ver una breve explicación de algunas funciones especiales del refrigerador. 03 Ajustes del refrigerador Cambiar muchos de los ajustes del refrigerador, incluidos los de fabricación de hielo, alarma de la puerta y unidades de temperatura (°F o °C). Vea la página siguiente para más detalles. 04 Condiciones externas Muestra la temperatura y la humedad externas (ambiente). NOTA Las condiciones mostradas pueden diferir de la temperatura y la humedad reales. Untitled-1 42 2018-08-27 5:16:40Español 43 Funcionamiento NOTA También se muestra el indicador Fábrica de hielo desactivada en el centro de la parte superior. Cuando el indicador muestra Fábrica de hielo desactivada, la fabricación de hielo del refrigerador se apaga. Fabricación de hielo Activa y desactiva la fabricación de hielo. Toque y arrastre el botón para activar o desactivar. Tenga en cuenta que si la cubeta de hielo está llena, el refrigerador no comienza a fabricar hielo cuando se enciende la fábrica de hielo, sino que muestra el indicador de Hielo lleno en la pantalla principal. Si presiona la palanca del dispensador durante 5 segundos, el estado de fábrica de hielo desactivada cambia a Fabricando hielo. Bloqueo del dispensador Activa y desactiva los dispensadores de hielo y agua. Toque y arrastre el botón para activar o desactivar. Alarma de la puerta La alarma de la puerta suena si se deja la puerta abierta. Toque y arrastre el botón para activar o desactivar. Unidad de temperatura Cambiar la unidad de temperatura entre Celsius y Fahrenheit. Toque °F o °C para cambiar la unidad de temperatura. Filtro Proporciona un tutorial sobre el reemplazo del ltro de agua y permite restablecer el indicador de reemplazo del mismo. Toque para abrir. NOTA

• Después de instalar el ltro de agua, toque Filtro y luego toque Restablecer. Al tocar Restablecer se reinicializa la función que mide el tiempo que falta para que sea necesario volver a reemplazar el ltro de agua.

• Si toca Comprar ltro se le redirigirá al sitio web donde puede comprar un ltro de agua. Autovericación La autovericación es una función de diagnóstico. Toque para abrir. Toque Inicio para ejecutar. Respuesta a la demanda Funciona con el administrador de ahorro de energía de Smart Grid. Toque para abrir. Toque y arrastre el botón para activar o desactivar. Consulte la sección Smart Grid de este manual para obtener más información. Untitled-1 43 2018-08-27 5:16:40Funcionamiento Español44 Funcionamiento Enfriamiento desactivado El modo Enfriamiento desactivado (también llamado modo Tienda), está diseñado para que lo usen los distribuidores cuando exhiben los refrigeradores en las tiendas. En el modo Enfriamiento desactivado, el motor del ventilador del refrigerador y las luces funcionan normalmente, pero los compresores no lo hacen, por lo tanto, el refrigerador y el congelador no se enfrían. Si Enfriamiento desactivado está activado, todos los controles de enfriamiento se apagarán en el Administrador del refrigerador.

• Para activar Enfriamiento desactivado, toque Activar > Continuar desde Cancelar/Continuar.

• Para desactivar Enfriamiento desactivado, toque Desactivar > Continuar desde Cancelar/Continuar. Untitled-1 44 2018-08-27 5:16:40Español 45 Funcionamiento Ajustes Visor

• Permite ajustar el brillo de la pantalla, los fondos, la activación automática, el detector de movimiento, el tema, el tiempo de espera de pantalla y la duración del protector de pantalla. Sonido

• Permite ajustar el volumen y el ecualizador y activar o desactivar el sonido sensible al tacto. Wi-Fi

• Encienda o apague una conexión Wi-Fi. La red de Wi-Fi actual aparece primera en la lista de puntos de acceso (PA) Bluetooth

• Cuando el Modo altavoz está activado, puede escuchar música y medios de su teléfono o tableta a través del altavoz del Family Hub. - Aparecerá una lista con solo un teléfono celular o tableta conectada.

• Cuando el Modo altavoz está apagado, puede buscar y conectar dispositivos cercanos compatibles con Bluetooth. - Se muestra una lista de hasta 4 dispositivos Bluetooth emparejados recientemente. - Para agregar un nuevo dispositivo cuando se muestran 4 dispositivos emparejados, primero desempareje un dispositivo emparejado desde la lista de dispositivos. - Los dispositivos disponibles son audífonos, auriculares y altavoces compatibles con Bluetooth. Voz

• Puede vericar el idioma de la función Voz, activar o desactivar Activación por voz, seleccionar Palabra de activación, registrar y gestionar ID de voz y ver información acerca de Bixby. Perl • Permite agregar, editar o borrar un perl. Seguridad

• Activa o desactiva las restricciones en las funciones y aplicaciones de Family Hub. Idioma

• Seleccione el idioma preferido. Los idiomas disponibles dependen de la región de venta. Fecha y hora

• Asegúrese de que la función Actualización automática de hora esté encendida con una conexión de red Wi-Fi adecuada. Abra la puerta del refrigerador y localice el botón para restablecer el visor en el lado interno de la puerta. Presione el botón y vuelva a presionarlo para restablecer el visor. Luego, la fecha y la hora serán sincronizadas por el servidor horario.

• Puede cambiar la zona horaria mediante el menú Zona horaria. Untitled-1 45 2018-08-27 5:16:40Funcionamiento Español46 Funcionamiento Acerca del dispositivo

• Asegúrese de que la función Actualización de software esté encendida con una conexión de red Wi-Fi adecuada.

• Cuando hay actualizaciones disponibles, se activa el botón Actualizar. Una vez nalizadas las actualizaciones, el refrigerador se reinicia automáticamente.

• La información legal muestra el acuerdo de licencia de código abierto. Toque el elemento de la lista para abrir el aviso de licencia de código abierto. Conexión fácil

• Conexión fácil se puede utilizar con las aplicaciones de los teléfonos inteligentes Samsung y le permite conectar su dispositivo a la misma red Wi-Fi a la que está conectado el teléfono. Modo Limpiar pantalla

• Actívelo para limpiar la pantalla sin activar ninguna aplicación. Accesibilidad

• Ajústelo para activar o desactivar la función de lector de pantalla para usuarios invidentes o con problemas de visión. Manual en línea

• El manual en línea le guía por distintos menús y aplicaciones que el refrigerador proporciona directamente en el visor. Restablecimiento de los datos de fábrica

• Toque Restablecer para reiniciar el refrigerador en el modo de restablecimiento de los datos de fábrica. Todos los datos de usuario se eliminarán de forma permanente. Los datos que se eliminarán incluyen: información de cuenta, memos, fotos y ajustes del usuario. PRECAUCIÓN Una vez nalizado el restablecimiento de fábrica, no se podrán recuperar los datos de usuario. Gestión remota

• Utilice Gestión remota para permitir a un representante de servicio que diagnostique problemas a distancia y provea soluciones.

• La Gestión remota requiere una conexión Wi-Fi.

• El menú Gestión remota no aparece en los modelos que no admiten la Gestión remota.

• Para usar esta función, debe tener un perl registrado o antes debe congurarse Conexión fácil. Untitled-1 46 2018-08-27 5:16:40Español 47 Funcionamiento Restablecimiento del visor (solo para los modelos correspondientes) Si el visor no funciona correctamente, restablézcalo. Esto podría resolver el problema.

1. Abra la puerta derecha del refrigerador

y localice la cubierta del interruptor en la esquina superior derecha de la puerta.

2. Empuje hacia arriba la cubierta para revelar el

interruptor de encendido.

3. Apague el interruptor y vuelva a encenderlo.

4. Vuelva a colocar la cubierta del interruptor.

Oirá un clic cuando la cubierta encaje en su lugar. Untitled-1 47 2018-08-27 5:16:41Funcionamiento Español48 Funcionamiento SmartThings Instalación Visite Google Play Store, Galaxy Apps o Apple App Store y busque “SmartThings”. Descargue e instale la aplicación SmartThings provista por Samsung Electronics en su dispositivo inteligente. NOTA

• La aplicación SmartThings se ha diseñado para Android 6.0 (Marshmallow) o posterior, iOS 10.0 o posterior, iPhone 6 o posterior, y está optimizada para teléfonos inteligentes Samsung (series Galaxy S y Galaxy Note).

• Para obtener un desempeño mejorado, la aplicación SmartThings estará sujeta a cambios sin previo aviso o interrupción del soporte según la política del fabricante.

• Los sistemas de encriptación recomendados incluyen WPA/TKIP y WPA2/AES. No se admiten protocolos de autenticación Wi-Fi más nuevos o no estándar.

• Las redes inalámbricas pueden verse afectadas por los entornos de comunicación inalámbrica circundantes.

• Si su proveedor de servicios de Internet ha registrado la dirección MAC de su computadora o módem para identicación, su Samsung Smart Refrigerator puede dar error al conectarse a Internet. Si esto ocurre, comuníquese con su proveedor de servicios de Internet para recibir asistencia técnica.

• La conguración de rewall de su sistema de red puede impedir que su Samsung Smart Refrigerator acceda a Internet. Comuníquese con su proveedor de servicios de Internet para recibir asistencia técnica. Si el síntoma persiste, comuníquese con un centro de servicios Samsung local o el minorista.

• Para congurar el punto de acceso (PA) inalámbrico, consulte el manual de usuario del PA (enrutador).

• Los Samsung Smart Refrigerators son compatibles con Wi-Fi 2.4 GHz con los protocolos IEEE 802.11 b/g/n y Soft-AP. (Se recomienda IEEE 802.11n.)

• Los enrutadores Wi-Fi no autorizados pueden no conectarse con los Samsung Smart Refrigerators correspondientes. Untitled-1 48 2018-08-27 5:16:41Español 49 Funcionamiento Cuenta Samsung Debe registrar su cuenta Samsung para utilizar la aplicación. Si no tiene una cuenta Samsung, siga las instrucciones en pantalla de la aplicación para crear una cuenta Samsung gratuita. Cómo comenzar Encienda el dispositivo que desea conectar, abra la aplicación SmartThings en su teléfono y siga las instrucciones que guran a continuación. Si aparece un mensaje emergente que indica que se encontró un nuevo dispositivo, toque ADD NOW (AGREGAR AHORA). Si no aparece el mensaje, toque el botón + y, en la lista de dispositivos disponibles, seleccione el dispositivo que desea conectar. Si su dispositivo no se encuentra en la lista de dispositivos disponibles, toque Supported Devices (Dispositivos admitidos), seleccione el tipo de dispositivo (Refrigerador) y luego el modelo del dispositivo especíco. Siga las instrucciones de la aplicación para congurar el dispositivo. Una vez completada la conguración, el refrigerador aparecerá como una "cha" en la pantalla Devices (Dispositivos). Aplicación del refrigerador Control integrado Puede supervisar y controlar su refrigerador en su casa y estando de viaje.

• Toque el icono del refrigerador en el panel de SmartThings o toque el icono de Dispositivos en la parte inferior del panel, y luego toque la "cha" del refrigerador para abrir la página correspondiente.

• Controle el estado de operación o las noticaciones de su refrigerador y luego modique las opciones o parámetros si fuera necesario. NOTA Algunas opciones o paréntesis del refrigerador pueden no estar disponibles para el control remoto. Untitled-1 49 2018-08-27 5:16:41Funcionamiento Español50 Funcionamiento Categoría Elemento Descripción Supervisión Temperatura del refrigerador Muestra la conguración actual de la temperatura del refrigerador. Temperatura del congelador Muestra la conguración actual de la temperatura del congelador. Conguración de FlexZone™ Muestra la conguración de FlexZone™. Autovericación Detecta funcionamientos anormales del refrigerador. Monitoreo de energía Verica el consumo de energía acumulado del refrigerador durante los últimos 180 días. Funciones Fabricación de hielo Puede activar o desactivar esta función y vericar su conguración actual. También puede consultar el estado y avance de la fabricación de hielo. Refrigeración rápida Puede activar o desactivar la función de refrigeración rápida y ver la conguración actual. Congelación rápida Puede activar o desactivar la función de congelación rápida y ver la conguración actual. Alarmas Temperatura anormalmente elevada Esta alarma se dispara cuando la temperatura del refrigerador, el congelador o FlexZone™ es demasiado elevada. Puerta abierta Esta alarma se dispara si la puerta del refrigerador, del congelador o de FlexZone™ permanece abierta durante un período especíco. Reemplazo del ltro de agua Esta alarma le recuerda que es necesario reemplazar el ltro de agua. Imagen interior Puede ver el interior del refrigerador y vericar si debe reemplazar alimentos. Enlace a la aplicación Family Hub Puede conectarse con la App Store y descargar la aplicación Refrigerator. Untitled-1 50 2018-08-27 5:16:41Español 51 Funcionamiento Función SMART GRID (respuesta a la demanda) - Solo para los modelos correspondientes Cuando el refrigerador opera en modo SMART GRID (respuesta a la demanda), la función de gestión de energía del refrigerador permite controlar el uso de la energía o demorar algunas funciones para ahorrar dinero cuando el precio de la energía o la demanda son más elevados. NOTA

• Se puede desactivar la función SMART GRID (respuesta a la demanda) en cualquier momento utilizando la función de activación/desactivación de la anulación.

• Para usar la función SMART GRID (respuesta a la demanda), se necesita un contrato aparte con la compañía de servicio eléctrico. Además, para usar la función Smart Grid (respuesta a la demanda), debe registrar el servicio en su compañía de electricidad. La compañía debe tener un EMS (sistema de gestión de energía) compatible con SEP (perl de energía inteligente). Uso de la función SMART GRID (respuesta a la demanda) Esta función controla los precios de la energía y la información de la demanda desde la compañía de servicio eléctrico y envía noticaciones al refrigerador para que ejecute tareas de alto consumo energético fuera de las horas pico cuando el costo y la demanda de la electricidad son menores. Si el refrigerador recibe una señal de control de la compañía de servicio eléctrico, mostrará los niveles DAL (L3) ~ TALR (L4) en el visor del refrigerador y controlará el consumo energético de acuerdo con el nivel. Condición de excepción: Las señales de control DAL y TALR de una compañía de servicio eléctrico funcionan mientras se mantiene el desempeño del producto. Si el refrigerador recibe una señal SMART GRID (Respuesta de la demanda) (DAL o TALR), el refrigerador funcionará en modo Delay Appliance Load (Demora en la carga del aparato) o Temporary Appliance Load Reduction (Reducción temporal de la carga del aparato).

• Demora en la carga del aparato (L3): el refrigerador responde a una señal DAL proporcionando una reducción de carga moderada durante el periodo de demora. Esta función controla las funciones que consumen mucha energía, como el ajuste del sistema de enfriamiento, la ejecución del ciclo de descongelación y la fabricación de hielo. - El modo DAL se desactiva automáticamente pasado el periodo de tiempo establecido por la señal DAL (máx. 4.5 horas) o cuando se activa la función Override (Anular).

• Reducción temporal de la carga del aparato (L4): El refrigerador responde a una señal TALR reduciendo drásticamente la carga durante un corto periodo de tiempo. Esta función reduce el consumo de energía deteniendo el compresor y controlando las funciones que consumen mucha energía, como el ciclo de descongelación y la fabricación de hielo.) - El modo TALR (L4) se desactiva automáticamente pasado el periodo establecido (máx. 15 minutos) o cuando se activa la función Override (Anular). El modo se desactiva de inmediato y el refrigerador regresa al estado normal cuando la puerta se abre o cierra o se utiliza el dispensador. Untitled-1 51 2018-08-27 5:16:41Funcionamiento Español52 Funcionamiento Para vericar la dirección MAC

1. Toque el icono Ajustes en la pantalla de Inicio.

2. Desplácese hacia abajo hasta Acerca del dispositivo y ábralo.

3. La pantalla muestra (entre otras cosas) la dirección MAC de Wi-Fi.

Modo de anulación Cuando desee que el refrigerador ignore la señal SMART GRID (respuesta a la demanda) de la compañía de servicio eléctrico, puede activar el modo OVERRIDE (ANULAR). Si activa el modo OVERRIDE (ANULAR), el refrigerador ignora la señal SMART GRID (respuesta a la demanda) y deja de estar controlado por la compañía de servicio eléctrico. Activación y desactivación del modo de anulación

1. Toque el icono Administrador del refrigerador.

2. En la parte inferior de la pantalla del administrador del refrigerador, toque el ícono Ajustes del

3. Toque Respuesta a la demanda.

4. Deslice el botón Anulación de DCE/RTCE hasta la posición ON o OFF.

• Como alternativa, puede activar o desactivar el modo de anulación mediante la aplicación SmartThings y la función de gestión de energía. Ver la página siguiente. Untitled-1 52 2018-08-27 5:16:41Español 53 Funcionamiento Uso de la función de gestión de energía La función de gestión de energía permite controlar y supervisar con mayor comodidad el refrigerador Energy Management mediante la aplicación SmartThings. NOTA

• Para usar las funciones del refrigerador Energy Management, en primer lugar debe instalar la aplicación correspondiente.

1. Estado de funcionamiento

- Puede vericar los estados de DR y de Anulación.

2. Informe del consumo de energía

- Muestra el consumo de energía acumulado. Los datos del consumo de energía se actualizan cada 5 minutos. NOTA El informe del consumo de energía puede diferir de las especicaciones de consumo de energía del producto dependiendo del entorno de funcionamiento y de la cantidad y tipo de alimentos almacenados.

3. Capacidad de demora del descongelamiento

- La función Capacidad de demora del descongelamiento ahorra energía demorando el descongelamiento hasta el tiempo especicado por el usuario. Se puede congurar el tiempo y esta función ahorrará energía durante el tiempo especicado en ciclos de 24 horas. Si no se establece la hora, funciona de acuerdo con la conguración de tiempo predeterminada. Las conguraciones de tiempo predeterminadas son las siguientes: - 6 am a 10 am: 1 de noviembre a 30 de abril. - 3 pm a 7 pm: 1 de mayo a 31 de octubre. Para modicar la conguración de tiempo de la Capacidad de demora del descongelamiento Puede cambiar la conguración de tiempo de la Capacidad de demora del descongelamiento en la aplicación. Untitled-1 53 2018-08-27 5:16:41Funcionamiento Español54 Funcionamiento Facilitación de acceso abierto a los requisitos del producto conectado

1. SGIP Open Standards (Smart Energy Prole 2.0 http://www.csep.org/)

- Informe del consumo de energía - Respuesta a la demanda

- Estado de funcionamiento, ajustes del usuario y mensajes - Estado de la fábrica de hielo: GET /icemaker/status/vs/0 - Alarma de puerta abierta: GET /doors/vs/0 - Estado DR: GET /drlc/vs/0 - Capacidad de demora del descongelamiento - Establecer programación de la demora de descongelamiento: POST /defrost/reservation/ vs/0?op=add - Obtener programación de la demora de descongelamiento: GET /defrost/reservation/vs/0 - Borrar programación de la demora de descongelamiento: POST /defrost/reservation/ vs/0?op=remove - Activar/desactivar demora de descongelamiento: POST /defrost/delay/vs/0 Untitled-1 54 2018-08-27 5:16:41Español 55 Funcionamiento Recomendaciones relativas al reconocimiento de voz Para la función de reconocimiento de voz, en la parte superior de la pantalla del refrigerador se encuentra un micrófono incorporado. Para usar la función de reconocimiento de voz:

• Desde una distancia no superior a 3 pies (1 metro) del refrigerador, hable fuerte y claro hacia el micrófono incorporado.

• Hable a un ritmo regular. Reduzca el ruido ambiental, como el de la sala del televisor. NOTA La función de reconocimiento de voz puede no funcionar si se encuentra a una distancia superior a 3 pies (1 metro) o si habla demasiado bajo. Samsung Family Hub Instalación Visite Google Play Store, Galaxy Apps o Apple App Store y busque “Samsung Family Hub”. Descargue e instale la aplicación Samsung Family Hub provista por Samsung Electronics en su dispositivo inteligente. NOTA

• La aplicación Samsung Family Hub se ha diseñado para Android 4.4 (KitKat) o posterior o iOS 8.0 o posterior y está optimizada para teléfonos inteligentes Samsung (series Galaxy S y Galaxy Note).

• Para obtener un desempeño mejorado, la aplicación Samsung Family Hub estará sujeta a cambios sin previo aviso. El soporte puede interrumpirse según la política del fabricante.

• Las redes inalámbricas pueden verse afectadas por los entornos de comunicación inalámbrica circundantes.

• Si su proveedor de servicios de Internet ha registrado la dirección MAC de su computadora o módem para identicación, su Samsung Smart Refrigerator puede dar error al conectarse a Internet. Si esto ocurre, comuníquese con su proveedor de servicios de Internet para recibir asistencia técnica.

• La conguración de rewall de su sistema de red puede impedir que su Samsung Smart Refrigerator acceda a Internet. Comuníquese con su proveedor de servicios de Internet para recibir asistencia técnica. Si el síntoma persiste, comuníquese con un centro de servicios Samsung local o el minorista. Untitled-1 55 2018-08-27 5:16:41Funcionamiento Español56 Funcionamiento Cuenta Samsung Debe registrar su cuenta Samsung para utilizar la aplicación Samsung Family Hub. Si no tiene una cuenta Samsung, siga las instrucciones en pantalla de la aplicación para crear una cuenta Samsung gratuita. NOTA Para conectar el teléfono inteligente y el refrigerador, registre su cuenta Samsung en Ajustes Perl. Elemento Descripción Calendario Puede compartir su programación con la familia. Tarea pendiente Puede crear y editar una lista de tareas pendientes. Memo Puede crear y editar una nota para unos usuarios especícos. Pizarrón blanco Puede enviar el contenido de una pizarra creada desde el refrigerador al teléfono inteligente o viceversa. Galería Puede enviar fotos desde el teléfono inteligente al refrigerador. View Inside Puede vericar la visualización interna del refrigerador, usar etiquetas para registrar los periodos de almacenamiento propios de cada producto y controlar que los productos se utilicen según la fecha de caducidad. Shopping List Puede crear y editar una lista de compras de acuerdo con sus necesidades. Untitled-1 56 2018-08-27 5:16:41Español 57 Funcionamiento Funciones especiales Dispensador de agua Con el dispensador de agua, puede obtener agua sin abrir la puerta del refrigerador.

El dispensador de agua ofrece 3 opciones: agua fría, hielo en cubo y hielo triturado. Si no desea dispensar agua, simplemente presione la palanca de agua (B). Con la fábrica de hielo habilitada,

1. presione para seleccionar un tipo de hielo.

2. Coloque un vaso para agua en la palanca de

hielo (A) y presiónela. El dispensador dispensa hielo.

3. Si desea agua, coloque el vaso en la palanca de

agua (B) y presiónela. El dispensador dispensa agua. NOTA

• Para obtener hielo y agua, empuje primero la palanca de hielo (A) para obtener hielo y a continuación mueva el vaso hacia abajo y empuje la palanca de agua (B) para obtener agua.

• Si presiona ambas palancas al mismo tiempo, funcionará únicamente la palanca presionada en primer lugar.

• A n de evitar derrames, espere 1 segundo antes de retirar el vaso después de llenarlo.

• Asegúrese de que el vaso esté alineado con el dispensador para evitar que el agua se derrame.

• Si no utiliza el dispensador de agua durante 2 o 3 días, el agua dispensada puede presentar un sabor u olor extraño. No se trata de una falla del sistema. Descarte los primeros 1 o 2 vasos de agua. Untitled-1 57 2018-08-27 5:16:41Funcionamiento Español58 Funcionamiento Fábrica de hielo El refrigerador cuenta con una fábrica de hielo incorporada que dispensa hielo automáticamente para que pueda disfrutar de agua ltrada con hielo en cubos o triturado. Fabricación de hielo Una vez que haya instalado el refrigerador y lo haya enchufado, siga estas instrucciones a n de asegurar la fabricación adecuada de hielo y de mantener la cubeta de hielo llena:

1. Permita que el refrigerador funcione durante al menos 24 horas sin dispensar hielo para asegurar un

2. Sirva los primeros 4 a 6 cubos de hielo en un vaso.

3. Espere otras 8 horas y sirva otros 4 a 6 cubos de hielo.

4. Luego, espere otras 16 horas y sirva el primer vaso lleno de hielo.

• Si consume todo el hielo de una vez, debe esperar 8 horas antes de servir los primeros 4 a 6 cubos. Esto garantiza que la cubeta de hiele se llene adecuadamente.

• Los cubos de hielo que se generan rápidamente pueden tener un aspecto blanquecino, lo cual es normal. Diagnóstico Si el hielo no sale, controle la fábrica de hielo. Para controlar la fábrica de hielo

1. Presione Prueba sobre el lateral de la fábrica

de hielo. Escuchará una señal sonora (campana) al presionar el botón.

2. Escuchará otra señal sonora si la fábrica de

hielo funciona correctamente. PRECAUCIÓN

• Si la señal sonora de fabricación de hielo suena repetidamente, comuníquese con el instalador de la tubería de agua o un centro de Servicios local Samsung.

• No presione el botón Prueba continuamente una vez que la charola de hielo esté llena de hielo o agua. El agua se puede desbordar o el hielo puede atascarse.

• No ponga alimentos en la cubeta de hielo. Los alimentos congelados pueden dañar la fábrica de hielo, en especial al abrir o cerrar la puerta.

• Cuando el refrigerador recupera el suministro eléctrico después de un corte, la cubeta de hielo puede contener una mezcla de cubos de hielo derretidos y pegados, lo que puede evitar que la fábrica de hielo funcione adecuadamente. A n de evitar que suceda, asegúrese de vaciar la cubeta de hielo antes de volver a utilizar la fábrica de hielo. Untitled-1 58 2018-08-27 5:16:42Español 59 Funcionamiento

• No coloque los dedos ni otros objetos en la salida del dispensador o de la fábrica de hielo. Es posible que provoque lesiones o daños materiales.

• Cuando inserte nuevamente la charola de la fábrica de hielo, asegúrese de que esté bien centrada. De lo contrario, se podría trabar. Fábrica de hielo desactivada Para desactivar la fabricación de hielo, toque Administrador del refrigerador > Ajustes del refrigerador > Fabricación de hielo en la Pantalla de Inicio y seleccione Off. Asegúrese de vaciar la cubeta de hielo. Los cubos de hielo restantes pueden pegarse y hacer que sea difícil retirarlos. Para retirar la cubeta de hielo

1. Sostenga el fondo de la cubeta de hielo con

una mano y el lateral con la otra.

2. Levante suavemente y tire hacia afuera.

3. Extraiga los cubos de hielo restantes y coloque

la cubeta de hielo en su lugar. Si la cubeta no entra, gire el tornillo de hélice 90 grados e inténtelo nuevamente. NOTA

• La extracción de la cubeta de hielo no afecta el desempeño térmico y mecánico del refrigerador. Untitled-1 59 2018-08-27 5:16:42Funcionamiento Español60 Funcionamiento Turbidez del agua El agua provista al refrigerador pasa por un ltro de centro alcalino. Durante el proceso de ltración, aumenta la presión del agua y esta se satura de oxígeno y nitrógeno. Esto hace que el agua parezca turbia temporalmente cuando se la sirve. Esto es normal y el agua aparecerá transparente después de unos segundos Estante para vinos El refrigerador se suministra con un estante para vinos, que se puede ubicar en una de 3 posiciones: debajo del estante, en la guía del separador o encima del estante deslizante de la FlexZone. Las posiciones disponibles dependen del modelo. PRECAUCIÓN Cuando retire o inserte el estante para vinos, asegúrese de que esté vacío. Debajo del estante Inserte el estante para vinos debajo del estante del refrigerador. Asegúrese de insertarlo hasta el fondo, como se muestra en la gura. En la guía del separador Inserte el estante para vinos en la guía del separador de la FlexZone.

• Asegúrese de que el frontal del estante para vinos encaje en la guía del separador del lado interno izquierdo de la FlexZone.

• Ajuste la temperatura de la FlexZone en Vino blanco. Untitled-1 60 2018-08-27 5:16:42Español 61 Funcionamiento En el estante deslizante Inserte el estante para vinos en la parte superior del estante deslizante de la FlexZone, normalmente debajo de la guía del separador.

• Ajuste la temperatura de la FlexZone en Vino blanco. PRECAUCIÓN

• No almacene botellas de vino en el congelador. Las botellas pueden congelarse y romperse y causar lesiones.

• No almacene botellas de vino en dos hileras. Las botellas pueden caer y causar lesiones.

• No almacene botellas de vino de más de 13 in (330 mm) de altura. Las botellas pueden romperse al cerrar la puerta y causar lesiones. Untitled-1 61 2018-08-27 5:16:43Español62 Mantenimiento Manipulación y cuidado Cubeta de hielo Si no sirve hielo durante un período prolongado, el hielo puede apelmazarse en la cubeta. Si esto ocurriera, retire y vacíe la cubeta de la fábrica de hielo.

1. Para retirar la cubeta de hielo, levántela

suavemente y tire hacia afuera mientras sostiene la parte inferior de la cubeta con una mano y el lado con la otra.

3. Una vez que haya nalizado, coloque la

cubeta en su posición. Si la cubeta no entra, gire el tornillo de hélice 90 grados e inténtelo nuevamente. PRECAUCIÓN

• No use fuerza excesiva sobre cubierta de la cubeta. La cubierta puede romperse.

• No cierre la puerta por la fuerza. Puede derramarse agua sobre la fábrica de hielo.

• Para evitar lesiones, asegúrese de limpiar el hielo o el agua que pueda haber caído en el suelo.

• A n de evitar lesiones o accidentes, no permita que los niños jueguen con el dispensador de agua ni la fábrica de hielo.

• No coloque la mano o ni ningún objeto en el conducto de hielo. Es posible que provoque lesiones o daños al producto.

• Utilice únicamente la cubeta de hielo provista. Las cubetas de hielo de terceros pueden provocar una falla del sistema.

• Utilice únicamente agua potable conectada a la tubería de suministro de agua. NOTA

• La presión necesaria para la fabricación de hielo es de entre 20 psi y 125 psi.

• Los ruidos procedentes de la fábrica de hielo durante el proceso de fabricación son normales.

• Cuando la puerta esté abierta, ni la fábrica de hielo ni el dispensador de agua funcionan. Mantenimiento Untitled-1 62 2018-08-27 5:16:43Español 63 Mantenimiento Estantes de vidrio templado (refrigerador)

• Para retirar un estante, abra la puerta correspondiente por completo. Sostenga la parte delantera del estante y luego levántelo suavemente y deslícelo hacia afuera.

• Para insertarlo nuevamente, sostenga el estante en ángulo de modo que la parte frontal esté más elevada que la trasera y luego inserte el gancho superior en la muesca superior del estante. Luego, baje el estante e inserte el gancho inferior del estante en la muesca inferior del estante. PRECAUCIÓN

• Los estantes de vidrio templado son pesados. Tenga cuidado al retirarlos.

• El estante debe insertarse correctamente. No lo coloque al revés.

• Los contenedores de vidrio pueden rayar la supercie de los estantes de vidrio. Untitled-1 63 2018-08-27 5:16:43Mantenimiento Español64 Mantenimiento Compartimientos de las puertas La sección del compartimiento superior de la puerta cuenta con una línea marcada para garantizar el retiro y la reinserción adecuados. Levante el compartimiento de la puerta y luego tire en línea recta. PRECAUCIÓN No permita que los niños jueguen con los compartimientos. Las esquinas aladas pueden provocar lesiones. Cajones para vegetales y frutas (Zona fresca EZ) Levante suavemente el frente del cajón y deslícelo hacia afuera. Se recomienda retirar los compartimientos de la puerta antes de retirar el cajón. Esto es para evitar que se dañen. Untitled-1 64 2018-08-27 5:16:44Español 65 Mantenimiento Estante para vegetales

1. Deslice hacia afuera el cajón de vegetales

2. Deslice hacia adentro el estante plegable

3. Mientras sujeta con una mano el estante de

vegetales, deslícelo hacia afuera con la otra mano. NOTA Para utilizar el espacio que queda después de retirar el estante plegable, extraiga el estante de vegetales. Para insertarlo nuevamente, realice el procedimiento en el orden inverso. Cubeta de hielo Para retirar la cubeta de hielo, consulte la sección de mantenimiento de la página 62. Untitled-1 65 2018-08-27 5:16:44Mantenimiento Español66 Mantenimiento Limpieza Interior y exterior ADVERTENCIA

• No limpie el refrigerador con benceno, disolvente, detergente para automóviles/hogareño o Clorox™ (blanqueador). Pueden dañar la supercie del refrigerador o provocar un incendio.

• No rocíe agua sobre el refrigerador. Puede provocar una descarga eléctrica.

• No coloque los dedos ni otros objetos en la salida del dispensador. PRECAUCIÓN

• No pulverice con agua directamente sobre la supercie del visor LCD o el altavoz. Puede provocar un incendio, una descarga eléctrica o daños.

• No raye la supercie del visor LCD o el altavoz. Esto podría provocar daños permanentes. Utilice un paño seco regularmente para retirar cualquier sustancia extraña como polvo o agua de las terminales del enchufe de alimentación y los puntos de contacto. Para limpiar el refrigerador

1. Desenchufe el cable de alimentación

2. Utilice un paño húmedo que no deje pelusa o una toalla de papel para limpiar el interior y el exterior

3. Al terminar, utilice un paño seco o toalla de papel para secarlo bien.

4. Enchufe el cable de alimentación.

Untitled-1 66 2018-08-27 5:16:44Español 67 Mantenimiento Cámara de visión interna NOTA Use un hisopo de algodón o un paño de microbra para limpiar la cámara de la puerta del lado izquierdo del refrigerador. Untitled-1 67 2018-08-27 5:16:44Mantenimiento Español68 Mantenimiento Reemplazo Filtro de agua ADVERTENCIA

• No utilice ltros de agua de terceros. Utilice únicamente ltros provistos o aprobados por Samsung.

• Los ltros no aprobados pueden provocar pérdidas y daños al refrigerador y descargas eléctricas. Samsung no se hace responsable por los daños que puedan generarse a partir del uso de ltros de terceros. El indicador del ltro ( ) se pone rojo para recordarle que es momento de cambiar el ltro. Antes de reemplazar el ltro, asegúrese de que la tubería de agua esté cerrada.

1. Abra la cubierta del ltro.

- Es posible que algunos modelos no dispongan de cubierta del ltro. Si es el caso de su modelo, omita este paso.

2. Gire la perilla del cartucho del ltro en el

sentido contrario a las agujas del reloj unos 90 grados (giro de 1/4). El cartucho del ltro se destraba.

3. Tire para retirar el cartucho.

- Si el ltro de agua estuviera muy contaminado, es posible que el cartucho no pueda retirarse fácilmente. En dicho caso, retírelo por la fuerza. - A n de evitar pérdidas de agua a través de la abertura del ltro, jale el cartucho en línea recta al retirarlo. Untitled-1 68 2018-08-27 5:16:45Español 69 Mantenimiento NOTA A n de evitar desbordes, vacíe y seque la charola del ltro de agua.

4. Inserte un nuevo cartucho de ltro. Utilice

únicamente ltros provistos o aprobados por Samsung.

5. Gire la perilla del ltro en el sentido de las

agujas del reloj para trabarlo en su posición.

6. En la pantalla de inicio, toque Administrador

del refrigerador > Ajustes del refrigerador > Filtro y, luego, seleccione Restablecer. El indicador del ltro se apaga.

7. Al nalizar el reemplazo del ltro, abra la

válvula de agua y deje correr el agua por el dispensador durante unos 7 minutos. De esta forma se eliminan las impurezas y el aire de la tubería de agua. NOTA

• Los ltros nuevos pueden hacer que brote agua del dispensador brevemente. Esto se debe al ingreso de aire en la tubería de agua.

• El proceso de reemplazo puede hacer que el dispensador de agua gotee por un período breve. Si gotea, simplemente limpie el agua del piso con una toalla seca. Untitled-1 69 2018-08-27 5:16:45Mantenimiento Español70 Mantenimiento Sistema de ltración por ósmosis inversa La presión de agua del sistema de suministro hacia un sistema de ltración por ósmosis inversa debe ser de entre 35 psi y 120 psi (241 kPa y 827 kPa). La presión de agua del sistema de ltración de agua por ósmosis inversa a la tubería de agua fría del refrigerador debe ser de al menos 40 psi (276 kPa). Si la presión de agua estuviera por debajo de estas especicaciones:

• Verique si el ltro de sedimentos en el sistema de ósmosis inversa está bloqueado. Reemplace el ltro si fuera necesario.

• Llene nuevamente de agua el tanque de agua el sistema de ósmosis inversa.

• Si el refrigerador cuenta con un ltro de agua, es posible que la presión de agua disminuya aún más al usarlo con un sistema de ósmosis inversa. Retire el ltro de agua. Para obtener más información sobre el mantenimiento, comuníquese con un plomero profesional. Pedir un ltro nuevo. Para comprar un nuevo ltro de agua, comuníquese con un centro de servicios Samsung local o visite www.samsungparts.com en Internet. Luces LED Para reemplazar las lámparas LED del refrigerador, comuníquese con un centro de servicios Samsung local. ADVERTENCIA El usuario no debe cambiar las luces LED. No intente reemplazar la lámpara LED usted mismo. Puede provocar una descarga eléctrica. Untitled-1 70 2018-08-27 5:16:45Español 71 Solución de problemas Antes de solicitar servicio técnico revise los siguientes puntos de vericación. En el caso de solicitudes de servicio para situaciones normales (cuando no existe ningún defecto), se exigirá un cargo a los usuarios. General Temperatura Síntoma Causas posibles Solución El refrigerador/ congelador no funciona. La temperatura del refrigerador/congelador es elevada.

• El cable de alimentación no está conectado correctamente.

• Enchufe correctamente el cable de alimentación.

• El control de temperatura no está congurado correctamente.

• Baje la temperatura.

• El refrigerador está ubicado cerca de una fuente de calor o expuesto a la luz solar directa.

• Mantenga el refrigerador alejado de la luz solar directa o de las fuentes de calor.

• No hay espacio suciente entre el refrigerador y las paredes o gabinetes cercanos.

• Asegúrese de que haya un espacio mínimo de 2.5 pulgadas (5 cm) entre la parte posterior y los lados del refrigerador y las paredes o gabinetes cercanos.

• El refrigerador está demasiado lleno. Los alimentos bloquean las rejillas de ventilación del refrigerador.

• No sobrecargue el refrigerador. Evite que los alimentos bloqueen la ventilación. El refrigerador/ congelador enfría demasiado.

• El control de temperatura no está congurado correctamente.

• Eleve la temperatura. Solución de problemas Untitled-1 71 2018-08-27 5:16:45Solución de problemas Español72 Solución de problemas Síntoma Causas posibles Solución La pared interna está caliente.

• El refrigerador cuenta con tuberías a prueba de calor en la pared interna.

• A n de evitar que se forme condensación, el refrigerador cuenta con tuberías a prueba de calor en los ángulos frontales. Si la temperatura aumenta, es posible que el equipo no funcione ecazmente. No se trata de una falla del sistema. Olores Síntoma Causas posibles Solución El refrigerador huele mal.

• Alimentos descompuestos.

• Limpie el refrigerador y retire los alimentos descompuestos.

• Alimentos con olores fuertes.

• Asegúrese de que los alimentos con olores fuertes estén envueltos al vacío. Escarcha Síntoma Causas posibles Solución Escarcha alrededor de las rejillas de ventilación.

• Los alimentos bloquean las rejillas de ventilación.

• Asegúrese de que ningún alimento bloquee las rejillas de ventilación del refrigerador. Escarcha en las paredes internas.

• La puerta está mal cerrada.

• Asegúrese de que ningún alimento bloquee la puerta. Limpie las juntas de la puerta. Las frutas o los vegetales se congelan.

• Las frutas o los vegetales están guardados en la Flex Zone y la temperatura está congurada demasiado baja.

• Congure la temperatura de la Flex Zone a una temperatura adecuada para las frutas o los vegetales. Untitled-1 72 2018-08-27 5:16:45Español 73 Solución de problemas Condensación Síntoma Causas posibles Solución Se forma condensación en las paredes internas.

• Si se deja la puerta abierta, entra humedad en el refrigerador.

• Retire la humedad y no deje una puerta abierta durante períodos prolongados.

• Alimentos con elevado contenido de humedad.

• Asegúrese de que los alimentos estén envueltos al vacío. Agua/hielo (solo para modelos con dispensador) Síntoma Causas posibles Solución Sale menos agua de lo normal.

• La presión del agua es demasiado baja.

• Asegúrese de que la presión del agua esté entre 20 y 120 psi. La fábrica de hielo emite un zumbido.

• La función de fabricación de hielo está activada, pero el suministro de agua al refrigerador no está conectado.

• Presione Fábrica de hielo desactivada. La fábrica de hielo no hace hielo.

• La fábrica de hielo está recién instalada.

• Debe esperar 12 horas para que el refrigerador haga hielo.

• La temperatura del congelador es demasiado baja.

• Congure la temperatura del congelador por debajo de 0 °F (-18 °C) o -4 °F (-20 °C) en ambientes cálidos.

• El bloqueo del dispensador está activado.

• Desactive el bloqueo del dispensador.

• Fábrica de hielo desactivada. • Encienda la fábrica de hielo. Untitled-1 73 2018-08-27 5:16:45Solución de problemas Español74 Solución de problemas Síntoma Causas posibles Solución No se dispensa hielo.

• El hielo puede atascarse si el dispensador de hielo no se utiliza durante un periodo largo de tiempo (aproximadamente 3 semanas).

• Si no utilizará el refrigerador por un periodo de tiempo prolongado, vacíe la cubeta de hielo y apague la fábrica de hielo.

• La cubeta de hielo no está insertada correctamente.

• Asegúrese de que la cubeta de hielo esté insertada por completo.

• La tubería de agua no está conectada correctamente o el suministro de agua está cerrado.

• Verique que la tubería de agua esté instalada correctamente. Verique que la llave de paso de la tubería de agua no esté cerrada. Untitled-1 74 2018-08-27 5:16:46Español 75 Solución de problemas Síntoma Causas posibles Solución No se dispensa agua.

• La tubería de agua no está conectada correctamente o el suministro de agua está cerrado.

• Revise el estado de la instalación de agua.

• El bloqueo del dispensador está activado.

• Desactive el bloqueo del dispensador.

• Se instaló un ltro de agua de terceros.

• Utilice únicamente ltros provistos o aprobados por Samsung.

• Los ltros no aprobados pueden provocar pérdidas y daños al refrigerador.

• El indicador de ltro de agua se enciende o parpadea.

• Reemplace el ltro de agua. Luego de reemplazarlo, restablezca el sensor del indicador del ltro. Untitled-1 75 2018-08-27 5:16:46Solución de problemas Español76 Solución de problemas SmartThings Síntoma Acción No se encuentra “SmartThings” en el mercado de aplicaciones.

• La aplicación SmartThings se ha diseñado para Android 6.0 (Marshmallow) o posterior, iOS 10.0 o posterior, iPhone 6 o posterior, y está optimizada para teléfonos inteligentes Samsung (series Galaxy S y Galaxy Note). La aplicación SmartThings no funciona.

• La aplicación SmartThings está disponible únicamente para los modelos correspondientes.

• La aplicación Samsung Smart Refrigerator antigua no puede conectarse con los modelos Samsung Smart Home. La aplicación SmartThings está instalada pero no se conecta a mi refrigerador.

• Debe iniciar una sesión con su cuenta Samsung para utilizar la aplicación.

• Asegúrese de que su enrutador funcione normalmente.

• Si no ha conectado el refrigerador a la aplicación SmartThings luego de instalar esta, debe establecer la conexión con la función de registro del dispositivo de la aplicación. No se puede iniciar una sesión en la aplicación.

• Debe iniciar una sesión con su cuenta Samsung para utilizar la aplicación.

• Si no tiene una cuenta Samsung, siga las instrucciones en pantalla de la aplicación para crear una. Cuando trato de registrar mi refrigerador aparece un mensaje de error.

• Easy Connection puede fallar como resultado de la distancia con respecto al punto de acceso (PA) o una interferencia eléctrica del entorno circundante. Espere un momento e inténtelo nuevamente. La aplicación SmartThings está conectada correctamente a mi refrigerador pero no funciona.

• Salga y reinicie la aplicación SmartThings o desconecte el enrutador y conéctelo nuevamente.

• Desconecte el cable de alimentación del refrigerador y enchúfelo nuevamente después de 1 minuto. Untitled-1 76 2018-08-27 5:16:46Español 77 Solución de problemas Samsung Family Hub Síntoma Acción No se encuentra “Samsung Family Hub” en el mercado de aplicaciones.

• La aplicación Samsung Family Hub se encuentra disponible para los teléfonos inteligentes que utilizan Android 4.4 (KitKat) o posterior, o iOS

No se puede iniciar una sesión en la aplicación.

• Debe iniciar una sesión con su cuenta Samsung para utilizar la aplicación.

• Si no tiene una cuenta Samsung, siga las instrucciones en pantalla de la aplicación para crear una. Untitled-1 77 2018-08-27 5:16:46Solución de problemas Español78 Solución de problemas Smart Grid (solo para los modelos correspondientes) Síntoma Acción ¿Qué necesito para utilizar las funciones de gestión de energía y Smart Grid? Para usar las funciones Smart Grid (respuesta a la demanda) y de gestión de energía del refrigerador, se necesita lo siguiente: Dispositivos

• Un punto de acceso inalámbrico (enrutador)

• Un refrigerador que admita Samsung Energy Management

• Un teléfono inteligente Registro

• Conecte el refrigerador a su red Wi-Fi doméstica.

• Regístrese en el servicio EMS con su compañía de electricidad. Su compañía eléctrica debe tener un EMS (sistema de gestión de energía) compatible con SEP (perl de energía inteligente). Aplicación

• Descargue la aplicación SmartThings desde Google Play Store, Apple App Store o Samsung Galaxy Apps.

• Instale y ejecute la aplicación SmartThings en su teléfono inteligente. ¿Por qué la función de gestión de energía no opera con normalidad?

• Asegúrese de que el enrutador de su casa opere normalmente con un servicio y una conexión a Internet correctos.

• Asegúrese de que el refrigerador esté conectado al PA (enrutador). Puntos de vericación

• Conecte su teléfono inteligente al enrutador (PA, punto de acceso) y revise si puede acceder a Internet desde el teléfono inteligente. ¿Por qué la capacidad de demora del descongelamiento no opera con normalidad?

• Asegúrese de que el enrutador de su casa opere normalmente con un servicio y una conexión a Internet correctos. Untitled-1 78 2018-08-27 5:16:46Español 79 Solución de problemas LCD Síntoma Acción No puedo conectarme al televisor.

• Este refrigerador solo puede conectarse con modelos Samsung Smart TV de la serie 6400 o superior comercializados a partir de 2015. Revise primero el nombre de modelo de su televisor.

• Las conexiones de red pueden interrumpirse temporalmente. Apague el televisor y vuelva a intentarlo. La imagen de la vista interior se ve deformada o incompleta.

• Los bordes de la vista interior pueden verse deformados. La deformación es causada por la lente convexa de la cámara.

• La vista interior puede estar incompleta debido a los ángulos muertos de las esquinas de izquierda y derecha, o alterados dependiendo de la forma de los alimentos. Asegúrese de colocar los alimentos en el centro de la parte delantera. La medición que se muestra en el Administrador del refrigerador no es correcta.

• Las condiciones mostradas pueden diferir de la temperatura y la humedad reales. Untitled-1 79 2018-08-27 5:16:46Solución de problemas Español80 Solución de problemas ¿Se oyen ruidos anómalos procedentes del refrigerador? Antes de solicitar servicio técnico revise los siguientes puntos de vericación. En el caso de solicitudes de servicio relacionado con ruidos normales se exigirá un cargo al usuario. Dichos ruidos son normales.

• Cuando se inicia o naliza una operación, el refrigerador puede emitir unos sonidos similares al encendido del motor de un auto. Cuando la operación se estabiliza, el ruido disminuye. Chasquido ochirridoZumbido

• Cuando el ventilador está en funcionamiento puede producir algunos ruidos. Cuando el refrigerador alcanza la temperatura establecida, el ruido del ventilador se detiene. AleteoRunrún

• Durante un ciclo de descongelación, pueden caer gotas de agua sobre el calefactor y producir ruidos de chisporroteo. Silbido Untitled-1 80 2018-08-27 5:16:46Español 81 Solución de problemas

• Cuando el refrigerador enfría o congela, el gas refrigerante circula por las tuberías selladas y produce ruidos de burbujas. Burbujeo

• Cuando la temperatura del refrigerador aumenta o disminuye, las partes plásticas se contraen y se expanden y producen ruidos de golpeteo. Dichos ruidos se producen durante el ciclo de descongelación o cuando las piezas electrónicas están funcionando. Crujido

• Para modelos con fábrica de hielo: Cuando la válvula de agua se abre para llenar la fábrica de hielo, pueden emitirse unos zumbidos.

• Debido a la ecualización de la presión cuando se abre y cierra la puerta del refrigerador, pueden producirse sonidos silbantes. Untitled-1 81 2018-08-27 5:16:46Español82 GARANTÍA LIMITADA (EE.UU.) REFRIGERADOR SAMSUNG GARANTÍA LIMITADA AL COMPRADOR ORIGINAL CON COMPROBANTE DE COMPRA Este producto de marca SAMSUNG, suministrado y distribuido por Samsung Electronics America, Inc. (SAMSUNG) y entregado nuevo en su caja de fábrica al comprador original, está garantizado por SAMSUNG ante defectos de fabricación relacionados con los materiales o la mano de obra durante el período de garantía limitado a: Un (1) año para las piezas y la mano de obra Cinco (5) años para las piezas y la mano de obra exclusivamente del sistema hermético de refrigeración (compresor, evaporador, condensador, deshumidicador y tuberías de conexión) Diez (10) años para las piezas y cinco (5) años para la mano de obra exclusivamente del compresor Inverter digital Esta garantía limitada solo es válida para productos comprados y utilizados en Estados Unidos de América que hayan sido instalados, operados y mantenidos de acuerdo a las instrucciones que se adjuntaron o proporcionaron con el producto. Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG en la dirección o con el número de teléfono detallado en esta garantía con el n de que se determine el problema y los procedimientos del servicio. El servicio de garantía solo puede realizarse a través de un Centro de Servicio autorizado por SAMSUNG. Debe presentarse la factura original de venta bajo solicitud de SAMSUNG o del Centro de Servicio autorizado por SAMSUNG como prueba de compra para recibir el servicio técnico de la garantía. SAMSUNG brindará servicio técnico a domicilio sin costo dentro de los Estados Unidos contiguos durante el período de garantía, sujeto a disponibilidad de los prestadores de servicio técnico autorizados dentro del área geográca del cliente. Si el servicio a domicilio no está disponible, SAMSUNG podrá, según su criterio, optar por brindar el servicio de transporte del producto de ida y vuelta al centro de servicio. Si el producto se encuentra en un área sin prestadores de servicio técnico autorizado de SAMSUNG, es posible que se cobre el costo del viaje o se solicite que el cliente lleve el producto a un centro de servicio técnico autorizado de SAMSUNG para que se realice el servicio técnico. Como condición para que se preste este servicio a domicilio, el producto debe encontrarse libre de obstrucciones y accesible para el agente de servicio. Durante el período de garantía correspondiente, el producto se reparará, remplazará, o se devolverá el monto de la compra, según decida SAMSUNG. SAMSUNG podrá utilizar piezas nuevas o reparadas al reparar el producto; o lo remplazará con un producto nuevo o reparado. Las piezas y los productos reemplazados estarán garantizados por la garantía del producto original que resta, o noventa (90) días, el período que sea el más prolongado. Todas las piezas y los productos reemplazados son propiedad de SAMSUNG y deben ser devueltos a SAMSUNG. Untitled-1 82 2018-08-27 5:16:47Español 83 Esta garantía limitada cubre defectos de fabricación en materiales o de mano de obra bajo condiciones de uso doméstico normal, no comercial, del producto y no cubrirá lo siguiente: daños ocasionados durante el transporte, la entrega o la instalación o por uso distinto al previsto para este producto; producidos por modicación o alteración no autorizada del producto; productos a los que se le borraron, desguraron o cambiaron de forma alguna los números de serie de fabricación originales, o en los que no se puede leer con claridad; daños cosméticos como rayones, abolladuras o muescas, o cualquier daño al acabado del producto; daños producidos por abuso, uso incorrecto, infestación de plagas, accidentes, incendios, inundaciones u otros fenómenos de la naturaleza o casos de fuerza mayor; daños producidos por uso de equipos, herramientas, servicios, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no suministrados o autorizados por SAMSUNG; daños causados por corriente o voltaje incorrectos, sobretensión o uctuación de la línea eléctrica; daños causados por no operar o mantener el producto como establecen las instrucciones; instrucción a domicilio sobre el uso del producto; servicio técnico para el arreglo de instalaciones que no se adecuan a los códigos de electricidad y fontanería o arreglo de conexiones eléctricas o de fontanería del hogar (por ejemplo, arreglos de cableado, fusibles o tuberías de la toma de agua). El costo de reparación o remplazo bajo estas circunstancias excluidas le corresponderá al cliente. Las visitas de un técnico de servicio autorizado para explicar las funciones, el mantenimiento o la instalación del producto no están cubiertas por esta garantía limitada. Comuníquese con SAMSUNG al número que gura a continuación si necesita asistencia en los anteriores casos. EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS GARANTÍAS TÁCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO ESPECIAL, POSEEN UN TÉRMINO LIMITADO DE UN AÑO O EL PERÍODO MÁS CORTO PERMITIDO POR LA LEY. Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, por lo tanto las limitaciones o exclusiones antedichas pueden no aplicarse en su caso. Esta garantía le otorga derechos especícos, e incluso puede otorgarle otros derechos que varían de un estado a otro. Untitled-1 83 2018-08-27 5:16:47GARANTÍA LIMITADA (EE.UU.) Español84

LIMITACIÓN DE COMPENSACIÓN
