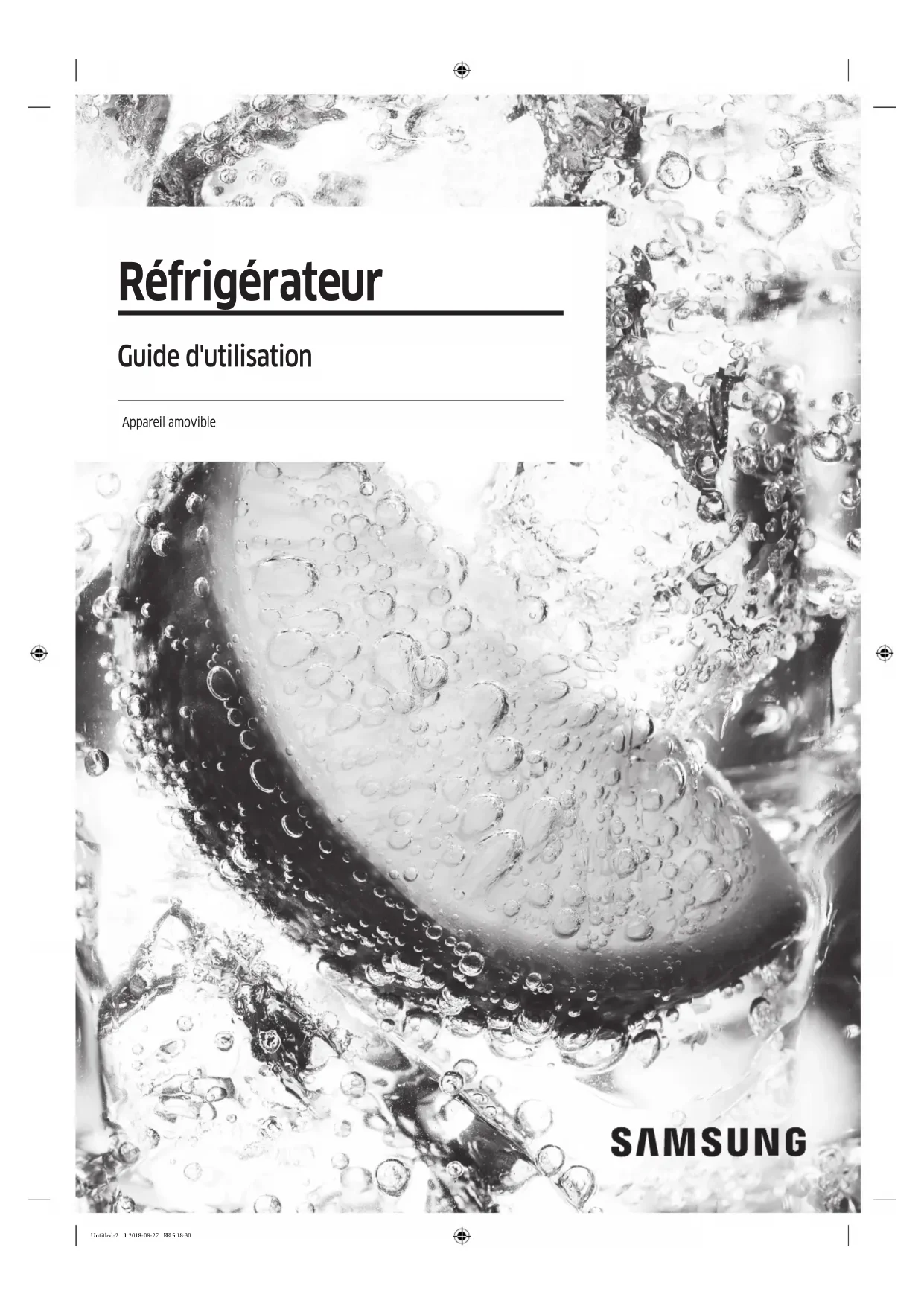

MODE D'EMPLOI RF28N9780SRAA SAMSUNG

1. Avis d'application de la réglementation 15

Installation 17 Présentation rapide du réfrigérateur 17 Retrait de la porte pour le passage de la porte d'entrée 20 Installation étape par étape 28 Opérations 37 Interface utilisateur 37 SmartThings 47 Fonction SMART GRID (Réponse à la demande) - Pays applicables uniquement 50 Recommandations pour la reconnaissance vocale 54 Samsung Family Hub 54 Fonctions spéciales 56 Maintenance 62 Utilisation et entretien 62 Nettoyage 66 Remplacement 68 Untitled-2 2 2018-08-27 5:18:30Français 3 Sommaire Dépannage 71 Généralités 71 SmartThings 75 Samsung Family Hub 76 Smart Grid (pays applicables uniquement) 77 Écran LCD 78 Entendez-vous des sons anormaux provenant du réfrigérateur? 79 Informations relatives à la garantie (CANADA) 81 Si votre réfrigérateur doit être réparé 81 Garantie limitée à l'acheteur initial 81 Obligation du propriétaire initial 81 Exclusions de la garantie 82 Untitled-2 3 2018-08-27 5:18:30Français4 Consignes de sécurité

• Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce guide an de vous assurer que vous savez comment utiliser de manière sûre et efcace ses différentes fonctionnalités.

• Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris des enfants) manquant d'expérience et de connaissances, ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Les instructions suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spéciées dans ce guide.

• Pour toute question, communiquez avec nous au 1-800-SAMSUNG ou connectez-vous sur www.samsung.com.

• Le gaz réfrigérant utilisé est le R600a ou R134a. Vériez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Si ce produit contient du gaz inammable (gaz réfrigérant R-600a), veuillez communiquer avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil.

• Il est dangereux pour quiconque qui n'est pas un agent de maintenance autorisé d'entretenir cet appareil.

Avertissement : Risque d'incendie / matériaux inammables

Consignes de sécurité importantes et symboles : Veuillez suivre toutes les instructions relatives à la sécurité fournies dans le présent manuel. Le présent manuel utilise les symboles de sécurité suivants. AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, des dégâts matériels et/ou la mort. ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves et/ou des dégâts matériels. REMARQUE Informations utiles qui aident l'utilisateur à comprendre ou utiliser le réfrigérateur. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure. Respectez-les en toutes circonstances. Lisez attentivement la présente section et conservez le guide en lieu sûr an de pouvoir le consulter ultérieurement. Consignes de sécurité Untitled-2 4 2018-08-27 5:18:30Français 5 Consignes de sécurité Avertissement concernant la proposition 65 de l'État de la Californie (États-Unis uniquement)

AVERTISSEMENT: Cancer et Troubles de l'appareil reproducteur - www.P65Warnings.ca.gov.

Avertissements importants concernant l'installation AVERTISSEMENT

• N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer un choc électrique ou un incendie.

• N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un appareil de chauffage ou d'autres appareils.

• Ne branchez pas plusieurs appareils dans la même multiprise. Le réfrigérateur doit toujours être branché dans une prise de courant indépendante dotée d'une tension nominale correspondant à celle gurant sur la plaque signalétique du réfrigérateur. - Ceci permet de bénécier de performances optimales mais également d'éviter une surcharge des circuits électriques de la maison, ce qui pourrait entraîner une surchauffe des ls et présenter un risque d'incendie.

• Ne branchez pas la che d'alimentation dans une prise murale mal xée. - Cela risquerait d'entraîner un choc électrique ou un incendie.

• N'utilisez pas de cordon dont la gaine est craquelée ou endommagée à quelque endroit ou à l'une de ses extrémités.

• Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus.

• Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation.

• Ne tordez pas ou ne nouez pas le cordon d'alimentation.

• N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enfoncez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.

• Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce dernier. - Un choc électrique ou un incendie pourraient en résulter.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la che pour la débrancher de la prise de courant. - Tout dommage causé au cordon est susceptible d'entraîner un court-circuit, un incendie et/ou un choc électrique.

• Dans cet appareil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inammable.

• N'installez pas cet appareil près d'une source de chaleur ni d'un matériau inammable. Untitled-2 5 2018-08-27 5:18:30Consignes de sécurité Français6 Consignes de sécurité

• N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Un choc électrique ou un incendie pourraient en résulter.

• Ce réfrigérateur doit être correctement situé et installé conformément aux instructions du présent guide avant d'être utilisé.

• Branchez la che d'alimentation de façon à ce que le cordon pende vers le bas. - Si vous branchez la che d'alimentation à l'envers, le l est susceptible de se rompre et de provoquer un incendie ou un choc électrique.

• Assurez-vous que la che d'alimentation n'est pas écrasée ou endommagée par le dos du réfrigérateur.

• Gardez les matériaux d'emballage hors de portée des enfants. - Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête.

• L'appareil doit être positionné de façon à ce que la che reste accessible après l'installation. - Le non-respect de cette consigne risquerait de provoquer un choc électrique ou un incendie en raison de fuites électriques.

• N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer un choc électrique ou un incendie.

• Si de grandes quantités de poussière ou d'eau entrent dans le réfrigérateur, débranchez la che et prenez contact avec votre centre de service Samsung Electronics. - Sinon, il pourrait y avoir un risque d'incendie.

• Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. - Le non-respect de cette consigne risque d'entraîner un choc électrique, un incendie, un dysfonctionnement de l'appareil ou des blessures corporelles.

• Vous devez retirer toutes les pellicules protectrices en plastique avant de brancher l'appareil pour la première fois.

• Les enfants doivent être sous surveillance an de s'assurer qu'ils ne jouent pas avec les circlips utilisés pour l'ajustement de la porte ou avec les brides du tuyau d'eau. - Il existe un risque de mort par suffocation si un enfant avale un circlip ou une bride du tuyau d'eau. Tenez les circlips et les brides du tuyau d'eau hors de portée des enfants.

• Le réfrigérateur doit être correctement mis à la terre. - Veillez toujours à ce que le réfrigérateur soit branché à la terre avant de vérier ou de réparer n'importe quelle partie de l'appareil. Les fuites électriques peuvent provoquer des chocs électriques graves. Untitled-2 6 2018-08-27 5:18:31Français 7 Consignes de sécurité

• N'utilisez jamais de conduites de gaz, de ls téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. - Le réfrigérateur doit être mis à la terre an d'éviter les dissipations d'énergie ou les chocs électriques provoqués par les fuites de courant de l'appareil. - Le non-respect de cette consigne risque d'entraîner un choc électrique, un incendie, une explosion ou un dysfonctionnement de l'appareil. - Toute utilisation non conforme de la che de mise à la terre peut présenter un risque de choc électrique. Si l'utilisation d'une rallonge s'avère nécessaire, utilisez uniquement une rallonge à trois ls munie d’une che de mise à la terre à trois broches que vous brancherez dans une prise à trois alvéoles compatible avec la che de l'appareil. Les caractéristiques électriques de la rallonge doivent être de 115-120 V c.a. et 10 A minimum. Si un adaptateur de mise à la terre est utilisé, vériez que la boîte de prise de courant est entièrement mise à la terre.

• Branchez fermement la che dans la prise murale. N'utilisez pas de che d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal xée. - Un choc électrique ou un incendie pourraient en résulter.

• Si le cordon d'alimentation est endommagé, demandez son remplacement immédiat par le fabricant ou ses fournisseurs de service.

• Seul un technicien qualié ou une société de service doit être autorisé(e) à changer le fusible dans le réfrigérateur. - Le non-respect de cette consigne risquerait de provoquer un choc électrique ou des blessures corporelles.

• La prise murale doit être facilement accessible an de pouvoir rapidement débrancher l'appareil de la prise murale en cas d'urgence.

• Elle ne doit pas se situer derrière l'appareil.

• Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.

• Ne placez pas plusieurs rallonges électriques ou sources d'alimentation portables à l'arrière de l'appareil. Untitled-2 7 2018-08-27 5:18:31Consignes de sécurité Français8 Consignes de sécurité Installation en toute sécurité ATTENTION

• Laissez un espace sufsant autour du réfrigérateur et installez celui-ci sur une surface plane. - N'obstruez pas l'espace de ventilation à l'intérieur du réfrigérateur ou de son caisson.

• Après avoir installé et mis sous tension votre réfrigérateur, laissez l'appareil au repos pendant 2 heures avant de le remplir d'aliments.

• Nous vous recommandons fortement de faire appel à un technicien qualié ou à une entreprise de dépannage pour installer votre réfrigérateur. - Le non-respect de cette consigne risque d'entraîner un dysfonctionnement, un choc électrique, un incendie, une explosion ou des blessures corporelles.

• Si vous surchargez l'une des portes, le réfrigérateur peut se renverser et vous pouvez vous blesser. Avertissements importants concernant l'utilisation AVERTISSEMENT

• Ne branchez pas la prise d'alimentation si vous avez les mains mouillées. - Cela pourrait causer un choc électrique.

• N'entreposez pas d'objets sur le dessus de l'appareil. - Lors de l'ouverture ou de la fermeture de la porte, les objets pourraient tomber et provoquer des blessures corporelles et/ou des dommages matériels.

• Ne placez pas vos mains, vos pieds, ni des objets métalliques (baguettes métalliques, etc.) sous le réfrigérateur ou à l'arrière de celui-ci. - Un choc électrique ou des blessures corporelles pourraient en résulter. - Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne touchez pas les parois intérieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées. - Risque de gelures.

• Ne placez pas de récipient rempli d'eau sur le réfrigérateur. - En cas de renversement, cela pourrait entraîner un incendie ou un choc électrique.

• Ne stockez pas d'objets ou de substances volatiles ou inammables (benzène, diluant, propane, alcool, éther, gaz liquéé et toute autre substance similaire) dans le réfrigérateur. - Le réfrigérateur a été conçu exclusivement pour le rangement de produits alimentaires. - Cela pourrait entraîner un incendie ou une explosion.

• Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - Maintenez les doigts éloignés des zones contenant des « points de pincement » ; Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent à proximité. Untitled-2 8 2018-08-27 5:18:31Français 9 Consignes de sécurité

• Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser.

• Ne laissez pas les enfants entrer dans le réfrigérateur. Ils risqueraient de rester emprisonnés.

• Ne placez pas vos mains sous l'appareil. - Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne rangez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur. - Les produits nécessitant un contrôle strict de la température ne doivent pas être entreposés dans le réfrigérateur.

• Ne placez pas et n'utilisez pas d'appareils électriques à l'intérieur du réfrigérateur/congélateur sauf s'il s'agit d'un type recommandé par le fabricant.

• Si l'appareil dégage de la fumée, débranchez-le immédiatement puis prenez contact avec votre centre de service Samsung Electronics.

• Si de grandes quantités de poussière ou d'eau entrent dans le réfrigérateur, débranchez la che et prenez contact avec votre centre de service Samsung Electronics. - Sinon, il pourrait y avoir un risque d'incendie.

• Ne laissez pas les enfants monter sur un bac. - Le bac risquerait de se casser et de provoquer leur chute.

• Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance et ne laissez pas les enfants se glisser à l'intérieur de l'appareil.

• Ne laissez pas les jeunes enfants s'approcher d'un tiroir. - Ils pourraient s'étouffer ou se blesser.

• Ne remplissez pas trop le réfrigérateur. - Lors de l'ouverture de la porte, un article pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

• Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil. - Ces produits peuvent s'avérer dangereux pour la santé et risquent en outre de provoquer un choc électrique, un incendie ou un dysfonctionnement de l'appareil.

• Ne mettez jamais les doigts ni d'objets dans la sortie du distributeur d'eau, le conduit d'écoulement ou le bac à glaçons. - Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• N'utilisez pas ni n'entreposez pas de substances thermosensibles (ex. : pulvérisateurs ou objets inammables, glace sèche, médicaments ou produits chimiques) à proximité ou à l'intérieur du réfrigérateur.

• N'utilisez pas de séchoir à cheveux pour sécher l'intérieur du réfrigérateur. Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour en éliminer les mauvaises odeurs. - Un choc électrique ou un incendie pourraient en résulter.

• Remplissez le réservoir d'eau et le bac à glaçons d'eau potable uniquement (eau du robinet, eau minérale ou eau puriée). - Ne remplissez pas le réservoir avec du thé, du jus ou une boisson énergisante. Cela pourrait endommager le réfrigérateur. Untitled-2 9 2018-08-27 5:18:31Consignes de sécurité Français10 Consignes de sécurité

• Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. Le non-respect de cette consigne risque d'entraîner un choc électrique, un incendie, un dysfonctionnement de l'appareil ou des blessures corporelles. Ne placez pas de récipient rempli d'eau sur l'appareil. - En cas de renversement, cela pourrait entraîner un incendie ou un choc électrique.

• N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant.

• N'endommagez pas le circuit de réfrigération.

• Ne xez jamais directement l'ampoule DEL UV pendant une période prolongée. - Cela risquerait d’entraîner une fatigue oculaire due aux rayons ultraviolets.

• Ne placez pas les tablettes dans le réfrigérateur à l'envers. La butée des tablettes ne fonctionnera pas. - La tablette en verre pourrait tomber et provoquer des blessures corporelles.

• Maintenez les doigts éloignés des zones contenant des « points de pincement » ; Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent à proximité.

• Si une fuite de gaz est détectée, évitez toute amme nue ou source potentielle d'inammation et aérez pendant plusieurs minutes la pièce dans laquelle se trouve l'appareil. - Ne touchez pas à l'appareil ou au cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle risquerait de provoquer une explosion ou un incendie.

• Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur autorisé.

• Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne glissent ou ne tombent.

• Cet appareil est destiné au rangement des aliments dans un environnement domestique uniquement.

• Ne mettez jamais les doigts ni d'objets dans la sortie du distributeur d'eau, le conduit d'écoulement ou le bac à glaçons. - Cela peut provoquer des blessures corporelles ou des dommages matériels.

• Ne tentez pas de réparer, démonter ou modier le réfrigérateur vous-même. - Des modications non autorisées peuvent générer des problèmes de sécurité. Pour annuler une modication non autorisée, nous facturons le coût total des pièces et de la main d'œuvre.

• N'utilisez aucun fusible (tel que du cuivre, un l d'acier, etc.) autre qu'un fusible standard.

• Si votre réfrigérateur doit être réparé ou réinstallé, communiquez avec le centre de service le plus près. - Le non-respect de cette consigne risque d'entraîner un dysfonctionnement, un choc électrique, un incendie ou des blessures corporelles.

• Veuillez contacter votre centre de service Samsung le plus près lorsque l'ampoule DEL intérieure ou extérieure est grillée.

• Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et prenez contact avec un centre de service Samsung. - Le non-respect de cette consigne risquerait de provoquer un incendie ou un choc électrique. Untitled-2 10 2018-08-27 5:18:31Français 11 Consignes de sécurité

• Débranchez le réfrigérateur avant de remplacer les ampoules intérieures. - Sinon, il pourrait y avoir un risque de choc électrique.

• Communiquez avec votre centre de service Samsung si vous éprouvez des difcultés à remplacer une ampoule (qui n'est pas une DEL).

• Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches des lampes et les ampoules. - Contactez un centre de service Samsung.

• Branchez fermement la che dans la prise murale.

• N'utilisez pas de che d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal xée. - Un choc électrique ou un incendie pourraient en résulter. Untitled-2 11 2018-08-27 5:18:31Consignes de sécurité Français12 Consignes de sécurité Utilisation en toute sécurité ATTENTION

• Ne recongelez pas un aliment qui a complètement décongelé. Ne mettez pas de boissons gazeuses dans la partie congélateur. Ne mettez pas de bouteilles ou de récipients en verre dans le congélateur. - Si le contenu gèle, le verre est susceptible de se briser et de provoquer des blessures corporelles.

• Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.

• Pour un fonctionnement optimal de l'appareil : - Ne placez pas d'aliments trop près des orices de ventilation à l'arrière du réfrigérateur car ils pourraient empêcher la libre circulation de l'air dans la partie réfrigération. - Emballez bien les aliments ou mettez-les dans des récipients hermétiques avant de les placer dans le réfrigérateur. - Ne mettez pas de bouteilles en verre ni de boissons gazeuses dans le congélateur. Ils peuvent geler et se casser. Des contenants de verre ou de boisson peuvent causer une blessure. - Respectez les durées de congélation et les dates de péremption associées aux aliments surgelés.

• Ne placez pas de récipients ou de bouteilles en verre ni de boissons gazeuses dans le congélateur. - Le récipient peut geler et se briser, ce qui peut entraîner une blessure.

• Garantie de réparation et modication. - Les changements et modications apportés à cet appareil par un tiers ne sont pas couverts par le service de garantie Samsung. Samsung ne peut être tenue responsable des problèmes de sécurité résultant des modications apportées par un tiers.

• N'obstruez pas les orices de ventilation à l'intérieur du réfrigérateur. - Si les ventilations d'air sont obstruées, notamment par un sac en plastique, le réfrigérateur risque de trop refroidir. Une période de refroidissement trop longue risque d'endommager le ltre à eau et de provoquer des fuites.

• Si le réfrigérateur est débranché de l'alimentation électrique (en raison d'une panne de courant, d'un déclenchement du disjoncteur, du débranchement du cordon d'alimentation, etc.), vous devez attendre au moins cinq minutes avant de le rebrancher.

• Si de grandes quantités d'eau entrent dans le réfrigérateur, débranchez la che d'alimentation et prenez contact avec un centre de service Samsung.

• Ne frappez pas une surface en verre ou n'y appliquez pas une force excessive. - Du verre brisé pourrait entraîner des blessures corporelles et/ou des dommages.

• Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau du robinet, eau minérale ou eau puriée). - Ne remplissez pas le réservoir avec du thé, du jus ou une boisson énergisante. Cela pourrait endommager le réfrigérateur.

• Si le réfrigérateur est inondé, coupez l'alimentation de ce dernier et prenez contact avec votre centre de service Samsung le plus près. - Un choc électrique ou un incendie pourraient en résulter. Untitled-2 12 2018-08-27 5:18:31Français 13 Consignes de sécurité

• Ne conservez pas d'huile végétale dans les bacs de la porte de votre réfrigérateur. L'huile risque de se solidier, de prendre un goût infect et de devenir difcile à utiliser. De plus, le récipient ouvert peut fuir et l'huile qui a coulé risque de faire ssurer le bac de la porte. Après avoir ouvert un récipient d'huile, le mieux est de le conserver dans un endroit frais et à l'abri du soleil, comme un placard ou un cellier. - Exemples d'huile végétale : huile d'olive, huile de maïs, huile de pépins de raisin, etc. Nettoyage en toute sécurité ATTENTION

• Ne vaporisez pas directement de l'eau à l'intérieur ou à l'extérieur du réfrigérateur. - Risque d'incendie ou de choc électrique.

• N'utilisez pas de séchoir à cheveux pour sécher l'intérieur du réfrigérateur.

• Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour en éliminer les mauvaises odeurs. - Un choc électrique ou un incendie pourraient en résulter.

• Ne vaporisez pas de produit de nettoyage directement sur l'écran. - Les caractères imprimés risqueraient de s'effacer.

• Si un corps étranger tel que de l'eau a pénétré dans l'appareil, débranchez ce dernier et communiquez avec le centre de service le plus près. - Le non-respect de cette consigne risquerait de provoquer un incendie ou un choc électrique.

• Utilisez un chiffon propre et sec pour éliminer toute poussière ou corps étranger des lames de la che d'alimentation. N'utilisez pas de chiffon mouillé ou humide lors du nettoyage de la prise. - Sinon, il pourrait y avoir un risque d'incendie ou de choc électrique.

• Ne nettoyez pas l'appareil en vaporisant de l'eau directement sur celui-ci.

• N’utilisez pas de benzène, de diluant ou d'eau de Javel (Clorox) pour le nettoyage du réfrigérateur. - Ces produits risquent d'endommager la surface de l'appareil et de provoquer un incendie.

• Ne mettez jamais les doigts ni d'objets dans la sortie du distributeur. - Cela peut provoquer des blessures corporelles ou des dommages matériels.

• Débranchez l'appareil de la prise murale avant de le nettoyer et d'en faire l'entretien. - Le non-respect de cette consigne risquerait de provoquer un incendie ou un choc électrique.

• Utilisez une éponge propre ou un chiffon doux avec un nettoyant doux et de l'eau tiède pour nettoyer le réfrigérateur.

• N'utilisez pas de nettoyants abrasifs ou agressifs (produit à vitres, produits de décapage, liquides inammables, acide chlorhydrique, cires nettoyantes, produits de nettoyage concentrés, agents de blanchissage ou produits de nettoyage contenant du pétrole) sur les surfaces extérieures (portes et meuble), les pièces en plastique, les revêtements intérieurs et de la porte et sur les joints. - Ces produits risquent de rayer ou d'endommager le matériau. Untitled-2 13 2018-08-27 5:18:31Consignes de sécurité Français14 Consignes de sécurité

• Ne nettoyez pas les clayettes en verre ou les caches avec de l'eau tiède lorsqu'ils sont froids. Les clayettes en verre et les caches risquent de se casser s'ils sont exposés à des changements soudains de température ou à des chocs (coups ou chutes). Avertissements importants concernant la mise au rebut AVERTISSEMENT

• DANGER : Les enfants risqueraient de se retrouver enfermés. Avant de jeter votre vieux réfrigérateur ou congélateur : - Retirez les portes et le loquet de la porte. - Ne retirez pas les clayettes an que les enfants ne puissent pas facilement monter à l'intérieur de l'appareil. - Les enfants qui se retrouvent coincés à l'intérieur peuvent se blesser ou suffoquer et en mourir.

• Jetez le matériel d'emballage de cet appareil dans le respect de l'environnement.

• Assurez-vous qu'aucun des tuyaux situés à l'arrière du réfrigérateur n'est endommagé avant sa mise au rebut.

• Le gaz réfrigérant utilisé est le R600a ou R134a. Vériez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Si ce réfrigérateur contient du gaz inammable (gaz réfrigérant R-600a), veuillez communiquer avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil.

• Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte an que des petits enfants ou des animaux ne puissent pas se retrouver enfermés à l'intérieur. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - S'il se retrouve emprisonné à l'intérieur, l'enfant risquerait de se blesser ou de s'asphyxier.

• Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour obtenir des renseignements sur la façon écologique de mettre ce produit au rebut, veuillez communiquer avec les autorités locales.

• Conservez les matériaux d'emballage hors de portée des enfants, car ils présentent un danger pour ces derniers. - Un enfant pourrait suffoquer s'il met sa tête dans un sac. Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que

• zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ;

• fermes et clients d'hôtels, motels et autres environnements de type résidentiel ;

• environnement de type « chambres d'hôtes » ;

• applications de restauration et collectives similaires Untitled-2 14 2018-08-27 5:18:31Français 15 Consignes de sécurité

1. Avis d'application de la réglementation

MISE EN GARDE DE LA FCC : Tout changement ou modication, non expressément approuvé par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à utiliser cet équipement. Contient un Module émetteur FCC ID : A3LWCM730Q Cet appareil est conforme aux exigences de la partie 15 du règlement de la FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) Cet appareil ne doit pas causer de brouillages préjudiciables, et (2) Cet appareil doit absorber tout type d'interférence, y compris les interférences pouvant causer un fonctionnement non désiré. Pour les produits offerts sur les marchés des États-Unis et du Canada, seuls les canaux 1 à 11 peuvent être utilisés. Vous ne pouvez pas sélectionner d'autres canaux. DÉCLARATION DE LA FCC : Cet appareil a été testé et classé dans la catégorie des appareils numériques de classe B conformément avec la

partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les

interférences nuisibles dans une installation domestique. Cet appareil génère, utilise et émet des fréquences radioélectriques et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. Cependant, il se peut que des interférences se produisent dans une installation particulière. En cas d'interférences avec la réception radiophonique ou télévisuelle, qui peuvent être vériées en mettant l'équipement hors, puis sous tension, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou repositionner l'antenne de réception

• Augmenter l'espacement entre l'équipement et le récepteur

• Brancher l'équipement à une prise se trouvant sur un circuit différent de celui auquel le récepteur est branché.

• Consulter le fournisseur ou un technicien en radio et télévision expérimenté pour obtenir de l'aide DÉCLARATION DE LA FCC SUR L'EXPOSITION AUX IRRADIATIONS : Cet équipement répond aux limites de la FCC sur l'exposition aux rayonnements établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Cet appareil et ses antennes ne doivent pas être co-localisés ou fonctionner en conjonction avec toute autre antenne ou émetteur, sauf s'il/elle est conforme aux procédures relatives aux produits à émetteurs multiples de la FCC. Untitled-2 15 2018-08-27 5:18:31Consignes de sécurité Français16 Consignes de sécurité

Contient un IC de module émetteur : 649E-WCM730Q Le terme « IC » placé avant le numéro de certication pour les radiofréquences signie seulement que les spécications techniques d'Industry Canada ont été respectées. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférence et (2) il doit absorber tout type d'interférence, y compris les interférences pouvant causer un fonctionnement non désiré. Cet appareil numérique de classe B est conforme à l'ICES-003 (Canada). Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Pour les produits offerts sur les marchés des États-Unis et du Canada, seuls les canaux 1 à 11 peuvent être utilisés. Vous ne pouvez pas sélectionner d'autres canaux. DÉCLARATION D'IC QUANT À L'EXPOSITION AUX RAYONNEMENTS : Cet équipement répond aux limites de l'IC RSS-102 sur l'exposition aux rayonnements établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Cet appareil et ses antennes ne doivent pas être co-localisés ou fonctionner en conjonction avec toute autre antenne ou émetteur, sauf s'il/elle est conforme aux procédures relatives aux produits à émetteurs multiples de la FCC.

CONSERVEZ CES INSTRUCTIONS

Untitled-2 16 2018-08-27 5:18:31Français 17 Installation Suivez attentivement ces instructions an d'éviter tout accident et de garantir la bonne installation de ce réfrigérateur. AVERTISSEMENT

• N'utilisez ce réfrigérateur que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel.

• Toute opération de maintenance doit être effectuée par un technicien qualié.

• Jetez le matériel d'emballage de cet appareil conformément aux réglementations locales.

• Pour éviter tout risque d'électrocution, débranchez le cordon d'alimentation avant un entretien. Présentation rapide du réfrigérateur REMARQUE Votre réfrigérateur et les composants fournis peuvent différer des illustrations présentées dans ce manuel selon le modèle et votre pays.

Installation Untitled-2 17 2018-08-27 5:18:31Installation Français18 Installation 01 Machine à glaçons automatique (Ice Master) 02 Tiroirs à fruits et légumes frais EZ 03 Compartiment multi-usage à rebords du réfrigérateur 04 Tablette à coulissement aisé 05 Tiroirs à aliments secs et viande 06 Bacs des portes du congélateur 07 Tablette de gain d'espace rapide 08 Filtre à eau 09 Casier à bouteilles de vin A. Réfrigérateur B. Congélateur C. Zone ajustable FlexZone REMARQUE

• Pour assurer l'efcacité énergétique de l'appareil, gardez les clayettes, tiroirs et corbeilles dans leur position d'origine.

• Lorsque vous fermez la porte, assurez-vous que la section à charnière verticale est correctement positionnée an d'éviter que l'autre porte ne soit rayée.

• Si la section à charnière verticale est inversée, remettez-la correctement en place et fermez la porte.

• Il se peut que de l'humidité se forme parfois sur la section à charnière verticale.

• Si vous forcez la fermeture d'une porte, il est possible que l'autre porte s'ouvre.

• Lorsque la porte est ouverte, le commutateur d'interverrouillage désactive automatiquement le moteur à vis sans n de la machine à glaçons pour des raisons de sécurité.

• Si l'ampoule à DEL interne ou externe est hors service, contactez un centre de service Samsung local. Untitled-2 18 2018-08-27 5:18:31Français 19 Installation Bacs de la porte Les portes de votre réfrigérateur sont dotées de bacs de différents types et de différentes tailles. Si les bacs des portes de votre réfrigérateur étaient emballés séparément, utilisez l'illustration ci-dessous pour vous aider à les positionner de façon appropriée. Le nombre de bacs de porte fournis varie selon le modèle. Untitled-2 19 2018-08-27 5:18:32Installation Français20 Installation Retrait de la porte pour le passage de la porte d'entrée Si le réfrigérateur ne peut pas passer la porte d'entrée de votre maison ou de votre cuisine en raison de sa taille, suivez ces instructions pour retirer et remettre en place les portes du réfrigérateur. S'il n'est pas nécessaire de retirer les portes, consultez les instructions d'installation en page 28. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé à douille (10 mm) Pinces Clé hexagonale (4 mm) Clé hexagonale (5 mm) Démonter les portes du réfrigérateur

1. Après avoir fermé la porte, utilisez un tournevis

cruciforme pour retirer les vis (x3) au niveau du cache supérieur. Tirez le cache supérieur vers le haut pour le retirer avec les connecteurs. Untitled-2 20 2018-08-27 5:18:32Français 21 Installation

2. Débranchez les deux serre-ls sur la porte

gauche. La position des connecteurs diffère selon le modèle. ATTENTION

• Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une seule porte à la fois. Sinon, l'une des portes ou les deux risquent de tomber et d'entraîner des blessures.

• Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

3. Débranchez le tuyau d'eau au niveau du coupleur

sur la porte gauche, comme indiqué.

4. Tirez doucement le collier en plusieurs étapes.

Pour éviter de vous blesser les doigts, n'exercez pas de pression soudaine sur le collier.

5. Tirez le collier vers le haut pour le retirer.

Untitled-2 21 2018-08-27 5:18:33Installation Français22 Installation

6. Ouvrez la porte à 90 degrés. Tout en tenant la

porte, soulevez et retirez la charnière supérieure. Prenez garde à ne pas endommager les ls des connecteurs lors du démontage de la charnière.

7. Tirez doucement la porte vers le haut à la

verticale pour la retirer. N'exercez pas de pression excessive sur la porte. La porte peut tomber et entraîner des blessures.

8. Allongez la porte sur une surface plane.

9. Recommencez les étapes ci-dessus pour l'autre

porte, sauf pour l'étape 3. Il n'y a aucun tuyau d'eau sur la porte côté droit. Untitled-2 22 2018-08-27 5:18:33Français 23 Installation Démonter les portes du congélateur ATTENTION

• Assurez-vous de retirez les portes du réfrigérateur avant celles du congélateur.

• Faites preuve de prudence lors du débranchement des connecteurs inférieurs.

1. Après avoir ouvert la porte du congélateur,

utilisez un tournevis cruciforme pour retirer la vis xant en place le cache (A) du pied réglable.

2. Débranchez les serre-ls.

3. Repérez l'arbre de la charnière. Tout en tenant la

porte avec une main, utilisez un tournevis à tête plate ou une clé pour appuyer sur l'arbre. Assurez- vous de bien tenir la porte an d'éviter qu'elle ne tombe. Untitled-2 23 2018-08-27 5:18:34Installation Français24 Installation

4. Pour éviter tout contact avec la charnière

centrale, inclinez légèrement la porte en avant puis soulevez-la pour la retirer.

5. Recommencez les étapes ci-dessus pour l'autre

porte. Réinstallation des portes du congélateur ATTENTION

• Avant de remettre en place les portes, assurez-vous que tous les connecteurs électriques sont correctement branchés.

• Les portes du congélateur doivent être remises en place avant celles du réfrigérateur.

• Veillez à ne pas endommager ou à ne pas marcher sur les ls pendant ce processus.

1. Insérez la porte du congélateur dans la charnière

inférieure, tout en la poussant dans le sens de la èche. ATTENTION

• Veillez à ne pas endommager ou à ne pas marcher sur les ls pendant ce processus. Untitled-2 24 2018-08-27 5:18:34Français 25 Installation

2. Tout en appuyant sur l'arbre de charnière de la

porte, positionnez la porte de sorte que l'arbre de charnière se trouve en-dessous du trou de l'arbre dans la charnière centrale. Relâchez l'arbre de la charnière de sorte qu'il pénètre dans le trou de l'arbre.

3. Après avoir ouvert la porte, branchez les

connecteurs inférieurs dans le sens des èches.

4. Fixez le cache du pied de mise à niveau à

l'aide d'un tournevis cruciforme. Veillez à ne pas endommager ou à ne pas marcher sur les connecteurs.

5. Recommencez les étapes ci-dessus pour l'autre

porte. Untitled-2 25 2018-08-27 5:18:34Installation Français26 Installation Réinstallation des portes du réfrigérateur

1. Tout en maintenant la porte ouverte à plus de

90 degrés, insérez l'arbre sur la charnière centrale dans le trou situé au bas de la porte.

2. Mettez la charnière supérieure en position sur

le haut du réfrigérateur, puis insérez l'arbre de la charnière dans le trou supérieur de la porte. Assurez-vous que les ls de la porte passent à travers le trou dans l'arbre de la charnière.

3. Insérez le collier dans le sens de la èche.

4. Repoussez le collier comme indiqué.

Untitled-2 26 2018-08-27 5:18:35Français 27 Installation

5. Branchez les serre-ls.

• Assurez-vous que les serre-ls sont correctement branchés. Si ce n'est pas le cas, l'écran ne fonctionnera pas.

6. Raccordez le tuyau d'eau.

• Pour éviter des fuites d'eau, assurez-vous que les brides rouges serrent le coupleur de façon appropriée.

• Gardez les brides hors de la portée des enfants.

7. Recommencez les étapes ci-dessus pour l'autre

porte, sauf pour l'étape 6. La porte de droite ne dispose pas d'un tuyau d'eau.

8. Remettez le cache supérieur en place en

commençant par l'avant, puis appuyez derrière pour le mettre en position. Ensuite, serrez les vis (x3). Untitled-2 27 2018-08-27 5:18:35Installation Français28 Installation Installation étape par étape ÉTAPE 1 Sélectionner un site Le site doit :

• avoir une surface stable et plane sans moquette et sans revêtement de sol pouvant obstruer la ventilation ;

• être à l'abri de la lumière directe du soleil ;

• disposer d'un espace adéquat pour ouvrir et fermer la porte ;

• être éloigné de toute source de chaleur ;

• laisser un espace sufsant pour effectuer des travaux de maintenance et d'entretien ;

• se trouver dans une plage de températures comprise entre 50 °F (10 °C) et 110 °F (43 °C). Espace Reportez-vous aux images et au tableau ci-dessous, ainsi qu'à la page suivante, pour connaître les exigences d'espace pour l'installation.

Modèle RF22N* RF28N* Profondeur « A »

/4" (871 mm) Largeur « B »

/4" (908 mm) Hauteur « C »

/4" (1797 mm) Hauteur totale « D »

/8" (1221 mm) REMARQUE Les mesures de votre réfrigérateur peuvent différer de celles répertoriées ci-dessus, en fonction de la méthode de mesure. Untitled-2 29 2018-08-27 5:18:36Installation Français30 Installation ÉTAPE 2 Sol

• La surface de l'emplacement d'installation doit supporter le poids d'un réfrigérateur plein.

• Pour protéger le sol, placez un grand morceau de carton sous chaque pied du réfrigérateur lorsque vous le déplacez pour l'installation.

• Pour protéger le sol, lorsque le réfrigérateur se trouve dans sa position nale, ne le déplacez plus sauf si cela est nécessaire. Si vous devez le déplacer, mettez du papier ou un chiffon épais tel qu'un morceau de vieille moquette le long du chemin de transport. REMARQUE Si le réfrigérateur ne peut passer la porte d'entrée de votre maison ou de votre cuisine en raison de sa taille, reportez-vous à la section Retrait de la porte pour le passage de la porte d'entrée en page 20. Untitled-2 30 2018-08-27 5:18:36Français 31 Installation ÉTAPE 3 Régler les pieds de mise à niveau ATTENTION

• Une fois installé, le réfrigérateur doit être mis à niveau sur un sol plat et solide. Ne pas mettre à niveau le réfrigérateur peut causer des dommages sur le réfrigérateur ou des blessures corporelles.

• La mise à niveau doit être effectuée sur un réfrigérateur vide. Assurez-vous qu'aucun aliment n'est encore présent à l'intérieur du réfrigérateur.

• Pour des raisons de sécurité, le côté avant doit être légèrement plus élevé que le côté arrière. Mettez à niveau le réfrigérateur en utilisant des vis spéciales (de mise à niveau) sur les pieds avant. Utilisez un tournevis à tête plate pour tourner les vis de mise à niveau.

• Pour ajuster la hauteur côté gauche : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Faites tourner la vis de mise à niveau dans le sens horaire pour monter ou dans le sens antihoraire pour abaisser.

• Pour ajuster la hauteur côté droit : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Faites tourner la vis de mise à niveau dans le sens horaire pour monter ou dans le sens antihoraire pour abaisser. Untitled-2 31 2018-08-27 5:18:36Installation Français32 Installation ÉTAPE 4 Ajuster la hauteur de la porte ainsi que l'écart entre les portes Circlip La hauteur d'une porte peut être ajustée à l'aide des circlips fournis, qui sont disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm). Ajuster la hauteur d'une porte

1. Vériez la différence de hauteur entre les portes,

puis soulevez et maintenez la porte inférieure en place.

2. Insérez un circlip (A) de taille appropriée entre la

porte et la charnière, comme indiqué. ATTENTION

• Insérez un seul circlip. Si vous insérez deux circlips ou plus, ils pourraient glisser et tomber ou émettre un bruit de frottement.

• Tenez les circlips hors de la portée des enfants et conservez-les pour une utilisation ultérieure.

• Ne soulevez trop la porte non plus. La porte peut entrer en contact avec le cache supérieur et l'endommager. Untitled-2 32 2018-08-27 5:18:36Français 33 Installation Corriger l'écart entre les portes Les écarts entre les portes peuvent être corrigés à l'aide du boulon d'écart sur le coin supérieur droit du réfrigérateur.

1. Après avoir fermé la porte, utilisez un tournevis

cruciforme pour retirer les vis (x3) au niveau du cache supérieur. Ensuite, retirez prudemment le cache supérieur ainsi que les serre-ls.

2. Utilisez une clé Allen de 4 mm (non fournie) pour

corriger l'écart entre les deux portes. - Pour agrandir l'écart, faites tourner le boulon d'écart dans le sens horaire. - Pour rétrécir l'écart, faites tourner le boulon d'écart dans le sens antihoraire.

3. Une fois l'opération terminée, réinsérez le

cache supérieur, puis réinsérez les vis qui le maintiennent en place. Serrez les vis. ATTENTION Les connecteurs électriques doivent être laissés intacts pendant ce processus. Veillez à ne pas enchevêtrer les ls des connecteurs ou à ne pas dénuder leur revêtement. Untitled-2 33 2018-08-27 5:18:37Installation Français34 Installation ÉTAPE 5 Raccorder le circuit du distributeur d'eau Le distributeur d'eau avec ltre est l'une des caractéristiques très pratiques que vous offre votre nouveau réfrigérateur. An de préserver votre santé, le ltre supprime toutes les particules indésirables présentes dans l'eau. Toutefois, il ne permet pas de stériliser ni de détruire les micro-organismes. Pour cela, un puricateur d'eau est nécessaire. Le tuyau d'alimentation en eau est également connecté à la machine à glaçons. Pour que la machine à glaçons puisse fonctionner correctement, la pression de l'eau doit se situer entre 20 et 125 psi. Si le réfrigérateur est installé dans une zone où la pression de l'eau est faible (inférieure à 20 psi), vous pouvez installer une pompe de surpression pour compenser la faible pression. Après avoir raccordé le tuyau d'eau, assurez-vous que le réservoir d'eau à l'intérieur du réfrigérateur est bien rempli. Pour cela, appuyez sur le levier du distributeur d'eau jusqu'à ce que l'eau s'écoule par la sortie d'eau. REMARQUE

• Des trousses d'installation de conduite d'eau sont disponibles auprès de votre détaillant contre un supplément. Il est recommandé d'utiliser un kit d'installation de conduite d'eau composé d'un tube en cuivre et d'un écrou de serrage de 6 mm (

• Utilisez uniquement les nouveaux tuyaux fournis avec l'appareil. Ne réutilisez pas d'anciens tuyaux. AVERTISSEMENT

• N'obstruez pas les orices de ventilation à l'intérieur du caisson de l'appareil ou à l'intérieur de la structure encastrée. Raccordez le réfrigérateur à une source d'eau potable uniquement.

1. Coupez la source d'eau principale.

2. Insérez le collier de xation (B) et le robinet

de sectionnement (C) dans la conduite d'eau froide (A).

3. Raccordez le kit d'installation de conduite

d'eau (A) au robinet de sectionnement (B). Untitled-2 34 2018-08-27 5:18:37Français 35 Installation Raccorder le tuyau d'alimentation en eau au réfrigérateur Vous devez acheter plusieurs éléments pour effectuer ce raccordement. Ces accessoires sont en vente sous forme de trousse à votre quincaillerie locale. Tube en cuivre

• Bague (2 pièces) Tube en plastique

/4” Extrémité moulée (en forme de poire)

A. Réfrigérateur B. Conduite d'eau domestique 01 Écrou de serrage (

/4”) (assemblé) 02 Bague (non fournie) 03 Tube en cuivre (non fourni) 04 Tube en plastique (assemblé) 05 Raccord à compression (assemblé) 06 Extrémité moulée (en forme de poire) 07 Écrou de serrage (B) (

/4”) (non fourni) 08 Tube en plastique (A) (non fourni)

1. Reliez la conduite d’eau domestique au raccord à compression assemblé.

- Si vous utilisez un tube en cuivre, faites glisser l'écrou de serrage (B) (non fourni) et la bague (non fournie) sur le tube en cuivre (non fourni) comme illustré. - Si vous utilisez un tube en plastique (A), insérez l'extrémité moulée (en forme de poire) du tube en plastique (A) dans le raccord à compression. ATTENTION Si vous utilisez un tube en plastique (A), ne l'utilisez pas sans l'extrémité moulée (en forme de poire).

2. Serrez l'écrou de serrage (B) sur le raccord à compression. Assurez-vous de ne pas trop serrer l'écrou de

3. Ouvrez l'alimentation en eau et vériez qu'il n'y a pas de fuite. Si vous détectez des gouttes ou des fuites

d'eau au niveau du raccord, fermez l'alimentation en eau principale. Vériez les branchements et resserrez si nécessaire. Untitled-2 35 2018-08-27 5:18:37Installation Français36 Installation

4. Laissez s’écouler 1 gallon d’eau à travers le ltre avant de consommer ou d’utiliser l’eau du réfrigérateur

(laissez s'écouler l'eau pendant environ 6 minutes). Pour ce faire, appuyez sur le levier du distributeur d'eau avec un verre ou une tasse de grande taille. Remplissez le verre, videz-le, puis recommencez.

5. Après avoir mis le réfrigérateur en marche, patientez 1 à 2 jours avant de vous servir de la machine à

glaçons. Pendant cette période, jetez les 1 ou 2 premiers bacs de glaçons an d’évacuer toutes les impuretés de la conduite d’eau. REMARQUE Raccordez la conduite d'eau à une source d'eau potable uniquement.

• Si vous devez réparer ou démonter la conduite d'eau, coupez environ

/4” du tube en plastique an d'assurer un raccordement sûr et étanche.

• Vous pouvez rapidement tester la conduite d'eau à l'aide d'un gobelet. Dans des conditions normales, le distributeur d'eau remplit un gobelet de 5 3/4 oz (170 cm

) en environ 10 secondes. ÉTAPE 6 Réglages initiaux Une fois les étapes suivantes terminées, le réfrigérateur doit fonctionner entièrement.

1. Insérez la che d'alimentation dans la prise murale pour allumer le réfrigérateur.

2. Ouvrez la porte et vériez si l'éclairage à l'intérieur s'allume.

3. Réglez la température sur le paramètre le plus froid et patientez environ une heure. Le congélateur est

légèrement réfrigéré et le moteur doit tourner doucement.

4. Attendez jusqu'à ce que le réfrigérateur atteigne la température réglée. Le réfrigérateur est désormais prêt

l'emploi. ÉTAPE 7 Vérication nale Lorsque l'installation est terminée, vériez les points suivants :

• Le réfrigérateur est branché sur une prise électrique et correctement mis à la terre.

• Le réfrigérateur est installé sur une surface plane et à une distance appropriée de tout mur ou de toute armoire.

• Le réfrigérateur est mis à niveau et positionné fermement au sol.

• La porte s'ouvre et se ferme sans obstacles et l'éclairage intérieur s'allume automatiquement dès que vous ouvrez la porte. Untitled-2 36 2018-08-27 5:18:37Français 37 Opérations Interface utilisateur REMARQUE

• Pour obtenir des informations détaillées sur les fonctions du réfrigérateur et les applications, reportez-vous au manuel d'utilisation disponible sur l'écran LCD de votre réfrigérateur.

• Le contenu ou l'apparence des applications et des widgets peut varier. La prise en charge peut être interrompue sans préavis, en fonction de la politique du fournisseur du contenu.

• Lorsque des enfants utilisent des fonctions, applications et services du réfrigérateur, ils doivent être supervisés par des adultes.

• Les applications PANDORA sont disponibles uniquement aux États-Unis.

01 Écran d'accueil 02 Boutons programmables Opérations Untitled-2 37 2018-08-27 5:18:38Opérations Français38 Opérations 01 Écran d'accueil

01 Applications et widgets

• Appuyez doucement sur l'application ou le widget souhaité(e) pour l'ouvrir.

• Maintenez le doigt appuyé sur une application ou un widget pour entrer en Edit mode (Mode de modication). Une grille apparaît. En mode Edit (Éditer), vous pouvez faire glisser et déposer une application ou un widget vers un nouvel emplacement dans le tableau. Dans ce cas, l'emplacement choisi s'afche en bleu s'il est disponible. S'il ne l'est pas, il apparaît en rouge.

• Vous pouvez ajouter une application ou un widget qui a été supprimé de la liste Apps (Applications). 02 Barre d'état

• Afche le statut des diverses fonctions. (Reportez- vous au tableau suivant de description des icônes.) Description des icônes Bluetooth ( ) Indique l'état de la connexion Bluetooth. USB ( ) Indique l'état de la connexion USB. REMARQUE Le réfrigérateur prend en charge les clés USB formatées aux systèmes de chiers FAT32 ou exFAT. NTFS n'est pas pris en charge. Assurez-vous de convertir NTFS en FAT32 ou exFAT avant utilisation. Gestion à distance ( ) S'allume lorsque la fonction Gestion à distance est activée et en cours d'utilisation. Réseau ( ) Indique l'état de la connexion au réseau avec 5 niveaux (Désactivée, puis 1 à 4). Mise à jour du logiciel ( ) Indique que la toute dernière version du logiciel a été téléchargée sur le serveur et qu'elle est prête pour mise à jour. Untitled-2 38 2018-08-27 5:18:39Français 39 Opérations Notication ( ) Indique la présence d'un message de notication. Synchronisation sur le cloud ( ) Indique que le Family Hub est en train de recevoir des données du serveur cloud. 02 Boutons programmables

01 Microphone - Appuyez doucement dessus pour activer ou désactiver le microphone. 02 Gestionnaire des tâches - Appuyez doucement dessus pour ouvrir le Gestionnaire des tâches. - Reportez-vous à la section Gestionnaire des tâches pour en savoir plus. 03 Accueil - Appuyez doucement dessus pour ouvrir l'écran d'Accueil. 04 Retour - Appuyez doucement dessus pour revenir à l'écran précédent. 05 Notication - Appuyez doucement dessus pour afcher le Panneau d'afchage rapide. 06 Masquer/Afcher - Appuyez doucement dessus pour masquer ou afcher les boutons programmables. - Le bouton Masquer/Afcher apparaît uniquement lorsqu'une application est active. Untitled-2 39 2018-08-27 5:18:39Opérations Français40 Opérations Gestionnaire du réfrigérateur Pour accéder à la fonction Gestionnaire du réfrigérateur, faites glisser l'écran d'accueil vers la gauche, puis appuyez doucement sur le widget Gestionnaire du réfrigérateur.

• Appuyez doucement sur < ou > en bas du widget pour naviguer entre les pages.

• Sur la première page, vous pouvez vérier les températures ou modes actuels de chaque compartiment, ainsi que les fonctions spéciales actives.

• Appuyez doucement sur la première page pour ouvrir Gestionnaire du réfrigérateur pour accéder aux réglages détaillés.

• Sur la deuxième page, vous pouvez consulter l'état du ltre.

• Appuyez doucement sur Pour acheter un ltre sur la deuxième page pour ouvrir le site Internet où vous pourrez acheter un ltre à eau. Untitled-2 40 2018-08-27 5:18:40Français 41 Opérations

La fonction Gestionnaire du réfrigérateur est une représentation graphique de votre réfrigérateur. La partie du haut représente le compartiment réfrigérateur, tandis que celle en bas à gauche renvoie au congélateur et celle en bas à droite, à la zone ajustable FlexZone. Les réglages de température et de mode associés à chacun d'entre eux sont indiqués au-dessous de chaque section. Présentation rapide de la fonction Gestionnaire du réfrigérateur 01 Température Vous permet de régler la température dans les sections Réfrigérateur, Congélateur et zone ajustable FlexZone. Vous pouvez également activer ou désactiver la fonction Refroidissement rapide du réfrigérateur et la fonction Congélation rapide du congélateur. - La fonction Congélation rapide accélère le processus de congélation (ventilateur à vitesse maximale). Le congélateur fonctionne à vitesse maximale durant plusieurs heures avant de revenir à la température précédente. - Pour congeler de grandes quantités d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les aliments dans le congélateur. REMARQUE L'utilisation de la fonction Congélation rapide augmente la consommation électrique. Assurez-vous de la désactiver de sorte que le congélateur revienne à la température précédente si vous n'en avez plus besoin. 02 Fonctions spéciales Permet d'afcher une brève description de certaines des fonctions spéciales du réfrigérateur. 03 Réglages du réfrigérateur Permet de modier de nombreux réglages du réfrigérateur, comme ceux des fonctions Fabrication de glaçons, Alarme de la porte et Unités de température (°F ou °C). Consultez la page suivante pour obtenir plus d'informations. Untitled-2 41 2018-08-27 5:18:40Opérations Français42 Opérations 04 Conditions externes Permet d'afcher la température et l'humidité (ambiantes) externes. REMARQUE Les conditions afchées peuvent différer de la température et du taux d'humidité réels. REMARQUE Le voyant Machine à glaçons désactivée s'afche en haut, au centre. Lorsque le voyant afche Machine à glaçons désactivée, cela signie que la machine à glaçons est désactivée. Fabrication de glaçons Permet d'activer et de désactiver la machine à glaçons. Faites glisser le bouton pour activer ou désactiver la fonction. Veuillez noter que si le bac à glaçons est rempli de glaçons, le réfrigérateur ne commence pas à fabriquer des glaçons lorsque vous allumez la machine à glaçons. Au lieu de cela, il afche le témoin Bac à glaçons plein sur l'écran principal. Si vous maintenez le levier du distributeur enfoncé pendant 5 secondes, le statut Machine à glaçons désactivée devient Fabrication de glaçons. Verrouillage du distributeur Permet d'activer ou de désactiver les distributeurs de glaçons et d'eau. Faites glisser le bouton pour activer ou désactiver la fonction. Alarme de la porte L'alarme de la porte retentit si cette dernière reste ouverte. Faites glisser le bouton pour activer ou désactiver la fonction. Unité de temp. Permet de changer d'unité de température : Celsius ou Fahrenheit. Appuyez sur °F ou °C pour basculer d'une unité à l'autre. Filtre à eau Vous explique comment remplacer le ltre à eau et vous permet de réinitialiser le voyant de remplacement. Appuyez sur le bouton pour l'ouvrir. REMARQUE

• Après avoir installé le ltre à eau, appuyez doucement sur Filtre à eau puis sur Réinitialiser. Appuyez doucement sur Réinitialiser pour réinitialiser la fonction qui mesure le temps restant avant que le ltre à eau doive être remplacé.

• Si vous appuyez doucement sur Pour acheter un ltre, vous serez redirigé sur le site Internet où vous pourrez acheter un ltre à eau. Auto-vérication Cette fonction fait partie des opérations d'auto-diagnostic. Appuyez sur le bouton pour l'ouvrir. Appuyez sur Démarrer pour la lancer. Réponse à la demande Permet d'activer le gestionnaire d'économie d'énergie Smart Grid. Appuyez sur le bouton pour l'ouvrir. Faites glisser le bouton pour activer ou désactiver la fonction. Consultez la section Smart Grid de ce manuel pour obtenir plus d'informations. Untitled-2 42 2018-08-27 5:18:40Français 43 Opérations Désactivation du refroidissement Le mode Désactivation du refroidissement (également appelé mode Démo) est destiné aux vendeurs qui mettent les réfrigérateurs en démonstration dans leur magasin. En mode Désactivation du refroidissement, seuls le moteur du ventilateur et les voyants du réfrigérateur fonctionnent ; les compresseurs du réfrigérateur et du congélateur sont désactivés et ne produisent donc pas de froid. Si la fonction Désactivation du refroidissement est activée, toutes les commandes de refroidissement seront désactivées sur le Gestionnaire du réfrigérateur.

• Pour activer la fonction Désactivation du refroidissement, appuyez doucement sur Activer > Continuer au niveau de Annuler/Continuer.

• Pour désactiver la fonction Désactivation du refroidissement, appuyez doucement sur Désactiver > Continuer au niveau de Annuler/Continuer. Untitled-2 43 2018-08-27 5:18:40Opérations Français44 Opérations Réglages Afchage

• Vous pouvez régler la luminosité de l'écran, les fonds d'écran, la fonction de réveil automatique, le détecteur de mouvement, ainsi que le thème, l'expiration de l'écran et la durée de l'économiseur d'écran. Son • Réglez le volume et l'égalisateur et activez ou désactivez le son des touches. Wi-Fi

• Activez ou désactivez une connexion Wi-Fi. Le réseau Wi-Fi actuel est répertorié en premier dans la liste des points d'accès (PA). Bluetooth

• Lorsque le Mode haut-parleur est activé, vous pouvez écouter de la musique ou du contenu multimédia présent sur votre appareil mobile ou votre tablette via l'enceinte du Family Hub. - Un(e) seul(e) appareil mobile ou tablette connecté(e) apparaît.

• Lorsque le Mode haut-parleur est désactivé, vous pouvez rechercher des appareils avec la connexion Bluetooth activée situés à proximité et vous y connecter. - Un maximum de 4 appareils Bluetooth récemment jumelés sont répertoriés. - Pour ajouter un nouvel appareil lorsque 4 appareils jumelés sont répertoriés, déjumelez d'abord l'un des appareils jumelés dans la liste des appareils. - Les appareils disponibles sont des casques, des écouteurs et des enceintes avec la connexion Bluetooth activée. Voix

• Vous pouvez contrôler la langue de la fonction Voix, activer ou désactiver la fonction Réveil vocal, sélectionner un Mot de réveil, enregistrer et gérer le Message d'identication vocal et consulter les informations relatives à Bixby. Prol • Vous pouvez ajouter, éditer ou supprimer un prol. Sécurité

• Activez ou désactivez des restrictions d'accès aux fonctions et applications du Family Hub. Langue

• Sélectionnez la langue de votre choix. Les langues disponibles dépendent de la région dans laquelle l'appareil a été vendu. Date et heure

• Assurez-vous que la fonction Mise à jour automatique est activée avec une connexion au réseau Wi-Fi appropriée. Ouvrez la porte du réfrigérateur et repérez le bouton de réinitialisation de l'afchage sur l'intérieur de la porte. Appuyez sur le bouton puis appuyez une nouvelle fois pour réinitialiser l'afchage. Ensuite, la date et l'heure seront synchronisées par le serveur d'horloge.

• Vous pouvez changer de fuseau horaire via le menu Fuseau horaire. Untitled-2 44 2018-08-27 5:18:40Français 45 Opérations À propos de l'appareil

• Assurez-vous que la fonction Mise à jour du logiciel est activée avec une connexion au réseau Wi-Fi appropriée.

• Lorsque des mises à jour sont disponibles, le bouton Actualiser devient actif. Une fois les mises à jour terminées, le réfrigérateur redémarre automatiquement.

• Les informations juridiques afchent le Contrat de licence pour logiciel open source. Appuyez doucement sur l'élément de la liste pour ouvrir l'Annonce de logiciel open source. Connexion facile

• La fonction Connexion facile peut être utilisée avec des applications pour smartphones Samsung et elle vous permet de connecter votre appareil au même réseau Wi-Fi domestique que votre smartphone. Mode de nettoyage de l'écran

• Activez cette fonction pour nettoyer l'écran sans activer d'applications. Accessibilité

• Réglez cette fonction pour activer ou désactiver la fonction de lecteur d'écran pour les utilisateurs aveugles ou malvoyants. Guide en ligne

• Le manuel en ligne vous guidera à travers les divers menus et applications que vous propose le réfrigérateur directement sur l'écran. Rétablissement des données par défaut

• Appuyez doucement sur Réinitialiser pour redémarrer le réfrigérateur en mode Rétablissement des données par défaut. Toutes les données de l'utilisateur seront supprimées dénitivement. Les données qui seront supprimées incluent les informations du compte, les mémos, les photos et les réglages de l'utilisateur. ATTENTION Une fois la réinitialisation des données d'usine terminée, aucune donnée de l'utilisateur ne peut être récupérée. Gestion à distance

• Utilisez la fonction Gestion à distance pour permettre à un représentant d'assistance de diagnostiquer à distance les problèmes et proposer des solutions.

• La fonction Gestion à distance requiert une connexion Wi-Fi.

• Le menu Gestion à distance n'apparaît pas sur les modèles ne prenant pas en charge la fonction Gestion à distance.

• Pour utiliser cette fonction, un prol doit être enregistré ou alors vous devez avoir activé Connexion facile au préalable. Untitled-2 45 2018-08-27 5:18:40Opérations Français46 Opérations Réinitialisation de l'écran (modèles applicables uniquement) Si l'écran ne s'afche pas correctement, réinitialisez-le. Cette action peut permettre de corriger le problème.

1. Ouvrez la porte de droite du réfrigérateur et

repérez le cache de l'interrupteur en haut à droite de la porte.

2. Poussez le cache vers le haut pour dévoiler

l'interrupteur de mise en marche.

3. Désactivez l'interrupteur, puis réactivez-le.

4. Réinsérez le cache de l'interrupteur. Vous

entendrez un « clic » lorsque le cache sera en place. Untitled-2 46 2018-08-27 5:18:41Français 47 Opérations SmartThings Installation Rendez-vous sur Google Play Store, Galaxy Apps ou Apple App Store et recherchez « SmartThings ». Téléchargez et installez l'application SmartThings fournie par Samsung Electronics sur votre périphérique intelligent. REMARQUE

• L'application SmartThings est conçue pour Android 6.0 (Marshmallow) ou une version supérieure, pour iOS 10.0 ou une version supérieure et pour iPhone 6 ou une version supérieure. De plus, elle est optimisée pour les smartphones Samsung (séries Galaxy S et Galaxy Note).

• Pour bénécier de meilleures performances, l'application SmartThings est soumise à modications sans préavis ou à une interruption de la prise en charge en fonction de la politique du fabricant.

• Les systèmes de codage recommandés incluent WPA/TKIP et WPA2/AES. Tous les protocoles d'authentication pour connexion Wi-Fi plus récents ou non standardisés ne sont pas pris en charge.

• Les réseaux sans l peuvent être affectés par l'environnement de communication sans l autour.

• Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des ns d'identication, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si tel est le cas, prenez contact avec votre fournisseur de services Internet pour bénécier d'une assistance technique.

• Les paramètres du pare-feu de votre système de réseau peuvent empêcher votre réfrigérateur intelligent Samsung d'accéder à Internet. Prenez contact avec votre fournisseur de services Internet pour bénécier d'une assistance technique. Si ce symptôme persiste, prenez contact avec un centre de service ou un détaillant Samsung local.

• Pour congurer les paramètres du point d'accès sans l, reportez-vous au manuel d'utilisation du point d'accès (routeur).

• Les réfrigérateurs intelligents Samsung prennent en charge la connexion Wi-Fi 2,4 GHz avec IEEE 802.11 b/g/n, ainsi que les protocoles Soft-AP. (IEEE 802.11 n est recommandé.)

• Les routeurs Wi-Fi sans l non autorisés peuvent ne pas parvenir à se connecter aux réfrigérateurs intelligents Samsung applicables. Untitled-2 47 2018-08-27 5:18:41Opérations Français48 Opérations Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application. Si vous n'avez pas de compte Samsung, suivez les instructions de l'application afchées à l'écran pour créer un compte Samsung gratuit. Pour commencer Allumez le périphérique que vous souhaitez connecter, ouvrez l'application SmartThings sur votre téléphone, puis suivez les instructions ci-dessous. Si une fenêtre contextuelle apparaît en indiquant qu'un nouveau périphérique a été détecté, appuyez doucement sur ADD NOW (AJOUTER MAINTENANT). En l'absence de fenêtre contextuelle, appuyez doucement sur le bouton +, puis sélectionnez le périphérique que vous souhaitez connecter dans la liste des périphériques disponibles. Si votre périphérique ne gure pas dans la liste des périphériques disponibles, appuyez doucement sur Supported Devices (Périphériques pris en charge), sélectionnez le type de périphérique (Réfrigérateur), puis sélectionnez le modèle de périphérique spécique. Suivez les instructions afchées sur l'application pour congurer votre périphérique. Une fois la conguration terminée, votre réfrigérateur apparaît sous forme de « carte » sur votre écran Devices (Périphériques). Application Refrigerator Commande intégrée Vous pouvez surveiller et contrôler votre réfrigérateur chez vous, de même qu'en déplacement.

• Appuyez doucement sur l'icône du réfrigérateur sur le tableau de bord SmartThings ou appuyez doucement sur l'icône Périphériques en bas du tableau de bord, puis appuyez doucement sur la « carte » du réfrigérateur pour ouvrir la page Réfrigérateur.

• Vériez l'état de fonctionnement ou les notications relatives à votre réfrigérateur et modiez des options ou des réglages si nécessaire. REMARQUE Certaines options ou certains réglages du réfrigérateur peuvent ne pas être disponibles pour la commande à distance. Untitled-2 48 2018-08-27 5:18:41Français 49 Opérations Catégorie Élément Description Surveillance Température du réfrigérateur Afche le réglage actuel de la température du réfrigérateur. Température du congélateur Afche le réglage actuel de la température du congélateur. Réglages de la FlexZone™ Afche les réglages de la FlexZone™. Auto-vérication Détecte les dysfonctionnements du réfrigérateur. Surveillance de l'énergie Vérie la consommation d'énergie cumulée du réfrigérateur au cours des 180 derniers jours. Fonctions Fabrication de glaçons Vous pouvez activer ou désactiver la fonction de fabrication de glaçons et vérier les réglages actuels de la fonction. Vous pouvez également vérier l'état et l'avancée de la fabrication de glaçons. Refroidissement rapide Vous pouvez activer ou désactiver la fonction Refroidissement rapide et vérier les paramètres actuels. Congélation rapide Vous pouvez activer ou désactiver la fonction Congélation rapide et vérier les paramètres actuels. Alarmes Température anormalement élevée Cette alarme se déclenche lorsque le réfrigérateur, le congélateur ou la FlexZone™ présente une température anormalement élevée. Ouverture de la porte Cette alarme se déclenche si la porte du réfrigérateur, du congélateur ou de la FlexZone™ est laissée ouverte pendant une durée spécique. Remplacement du ltre à eau Cette alarme vous rappelle que le ltre à eau doit être remplacé. Image de l'intérieur Vous pouvez visualiser l'intérieur de votre réfrigérateur et savoir lorsqu'il est nécessaire de renouveler certains aliments. Lien vers l'application Family Hub Vous pouvez vous connecter à l'App Store et télécharger l'application Réfrigérateur. Untitled-2 49 2018-08-27 5:18:41Opérations Français50 Opérations Fonction SMART GRID (Réponse à la demande) - Pays applicables uniquement Lorsque le réfrigérateur fonctionne en mode SMART GRID (Réponse à la demande), la fonction Energy Management Refrigerator (Réfrigérateur Gestion de l'énergie) du réfrigérateur permet de contrôler la consommation d'énergie ou de repousser le départ de certaines fonctions pour des raisons économiques (heures pleines). REMARQUE

• Vous pouvez désactiver la fonction SMART GRID (Réponse à la demande) à tout moment à l'aide de la fonction Activation/Désactivation Override.

• Pour utiliser la fonction SMART GRID (Réponse à la demande), vous devez avoir un contrat séparé avec votre fournisseur d'électricité. De plus, pour utiliser la fonction Smart Grid (Réponse à la demande), vous devez souscrire au service auprès de votre fournisseur d'électricité. Celui-ci doit disposer d'un système de gestion de l'énergie (EMS, Energy Management System) prenant en charge les prols SEP (Smart Energy prole). Utilisation de la fonction SMART GRID (réponse à la demande) Cette fonctionnalité surveille les informations de prix et de demande d'énergie de votre fournisseur et envoie des notications au réfrigérateur pour effectuer les tâches fortement consommatrices en énergie pendant les périodes creuses où les coûts et la demande d'électricité sont plus faibles. Si le réfrigérateur reçoit un signal de commande de la part du fournisseur d'électricité, le réfrigérateur afche les niveaux DAL (niveau 3) ~ TALR (niveau 4) sur l'écran du réfrigérateur et contrôle la consommation d'énergie selon le niveau. Condition d'exception : Les signaux de contrôle de niveau DAL et TALR reçus de la part d'un fournisseur d'électricité fonctionnent tant que les performances de l'appareil sont maintenues. Si le réfrigérateur reçoit le signal SMART GRID (Réponse à la demande) (DAL ou TALR), il fonctionne en mode Delay Appliance Load (Charge différée de l'appareil) ou Temporary Appliance Load Reduction (Réduction temporaire de la charge de l'appareil).

• Charge différée de l'appareil (L3) : Le réfrigérateur répond à un signal DAL en fournissant une réduction modérée de charge pendant la durée réglée. Cette fonction commande les fonctions qui consomment beaucoup d'énergie telles qu'ajuster le système de refroidissement en exécutant le cycle de dégivrage, et en produisant de la glace. - Le mode DAL est automatiquement désactivé à la n de la durée stipulée par le signal DAL (4,5 heures maximum), ou lorsque la touche Override est pressée. Untitled-2 50 2018-08-27 5:18:41Français 51 Opérations

• Réduction temporaire de la charge de l'appareil (niveau 4) : Le réfrigérateur répond à un signal TALR en fournissant une réduction de charge agressive pendant une courte période. Cette fonction réduit la consommation d'énergie en arrêtant le compresseur et en contrôlant les fonctions qui consomment beaucoup d'énergie telles qu'exécuter le cycle de dégivrage et produire de la glace. - Le mode TALR (niveau 4) est désactivé automatiquement à la n de la durée de réception (15 minutes maximum), ou lorsque la fonction Override est activée. Le mode est immédiatement désactivé et le réfrigérateur revient à l'état normal lorsque la porte est ouverte ou fermée, ou lorsque le distributeur est utilisé. Vérier l'adresse MAC

1. Appuyez sur l'icône Réglages située sur l'écran d'accueil.

2. Faites déler l'écran jusqu'à À propos de l'appareil et ouvrez.

3. L'écran afche entre autres choses l'adresse MAC de la connexion Wi-Fi.

Mode Override Lorsque vous souhaitez que le réfrigérateur ignore le signal SMART GRID (Réponse à la demande) de votre fournisseur d'électricité, vous pouvez activer le mode OVERRIDE. Lorsque vous activez le mode OVERRIDE, le réfrigérateur ignore le signal SMART GRID (Réponse à la demande) et ne sera pas commandé par votre fournisseur d'électricité. Activation et désactivation du mode Override

1. Appuyez doucement sur l'icône Gestionnaire du réfrigérateur.

2. En bas de l'écran Fridge Manager (Gestionnaire du réfrigérateur, appuyez doucement sur l'icône Réglages du

3. Appuyez doucement sur Réponse à la demande.

4. Faites glisser le bouton Ignorer le mode DAL/TALR sur la position MARCHE ou OFF.

• Sinon, vous pouvez activer ou désactiver le mode OVERRIDE à partir de l'application SmartThings et de la fonction Energy Management (Gestion de l'énergie). Consultez la page suivante. Untitled-2 51 2018-08-27 5:18:41Opérations Français52 Opérations Utilisation de la fonction Energy Management (Gestion de l'énergie) La fonction Energy Management (Gestion de l'énergie) vous permet de contrôler et surveiller votre réfrigérateur Energy Management (Gestion de l'énergie) à l'aide de l'application SmartThings, à des ns de commodité. REMARQUE

• Pour utiliser les fonctions du réfrigérateur Energy Management (Gestion de l'énergie), vous devez d'abord installer l'application correspondante.

1. Statut opérationnel

- Vous pouvez vérier les états DR et Override.

2. Rapport de consommation d'énergie

- Il indique la consommation d'énergie cumulée. Les données de consommation d'énergie sont mises à jour toutes les 5 minutes. REMARQUE Le rapport de consommation d'énergie peut différer par rapport aux spécications de consommation d'énergie de l'appareil, en fonction de l'environnement d'utilisation, ainsi que de la quantité et du type des aliments stockés.

3. Fonction de dégivrage différé.

- La fonction de dégivrage différé permet d'économiser de l'énergie en retardant l'opération de dégivrage à une heure spéciée par l'utilisateur. Vous pouvez congurer l'heure et cette fonction permet d'économiser de l'énergie pendant la période spéciée dans un cycle de 24 heures. Si l'heure n'est pas réglée, la fonction opère avec les réglages d'heure par défaut. Les réglages d'heure par défaut sont les suivants : - de 6 h à 10 h : du 1er novembre au 30 avril. - de 15 h à 19 h : du 1er mai et 31 octobre. Changement du réglage de l'heure de la fonction de dégivrage différé Vous pouvez changer le réglage de l'heure pour la fonction de dégivrage différé dans l'application. Untitled-2 52 2018-08-27 5:18:41Français 53 Opérations Disposition pour l'accès ouvert aux Demandes du produit connecté

1. Normes ouvertes du SGIP (Smart Energy Prole 2.0 - http://www.csep.org/)

- Rapport de consommation d'énergie - Réponse à la demande

2. Interface API ouverte de Samsung

- État fonctionnel, réglages utilisateur et messages - État de la machine à glaçons : GET /icemaker/status/vs/0 - Signal d'alarme de porte ouverte : GET /doors/vs/0 - État DR : GET /drlc/vs/0 - Fonction de dégivrage différé. - Réglage de l'horaire de dégivrage différé : POST /defrost/reservation/vs/0?op=add - Obtention de l'horaire de dégivrage différé : GET /defrost/reservation/vs/0 - Suppression de l'horaire de dégivrage différé : POST /defrost/reservation/vs/0?op=remove - Activation/désactivation du dégivrage différé : POST /defrost/delay/vs/0 Untitled-2 53 2018-08-27 5:18:41Opérations Français54 Opérations Recommandations pour la reconnaissance vocale Pour la fonction de reconnaissance vocale, un microphone a été intégré en haut de l'écran du réfrigérateur. Pour utiliser la fonction de reconnaissance vocale :

• Ne vous placez pas à plus de 3 pieds (1 mètre) du réfrigérateur et parlez sufsamment fort et distinctement en direction du microphone intégré.

• Parlez à un rythme régulier. Limitez le bruit environnant, par exemple celui de la TV du salon. REMARQUE La fonction de reconnaissance vocale peut ne pas fonctionner si vous vous placez à plus de 3 pieds (1 mètre) de distance ou si vous parlez trop doucement. Samsung Family Hub Installation Rendez-vous sur Google Play Store, Galaxy Apps ou Apple App Store et recherchez « Samsung Family Hub ». Téléchargez et installez l'application Samsung Family Hub fournie par Samsung Electronics sur votre périphérique intelligent. REMARQUE

• L'application Samsung Family Hub est conçue pour Android 4.4 (KitKat) ou une version supérieure et pour iOS 8.0 ou une version supérieure. De plus, elle est optimisée pour les smartphones Samsung (séries Galaxy S et Galaxy Note).

• Pour des performances optimales, l'application Samsung Family Hub est soumise à modications sans préavis. La prise en charge peut être interrompue en fonction de la politique du fabricant.

• Les réseaux sans l peuvent être affectés par l'environnement de communication sans l autour.

• Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des ns d'identication, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si tel est le cas, prenez contact avec votre fournisseur de services Internet pour bénécier d'une assistance technique.

• Les paramètres du pare-feu de votre système de réseau peuvent empêcher votre réfrigérateur intelligent Samsung d'accéder à Internet. Prenez contact avec votre fournisseur de services Internet pour bénécier d'une assistance technique. Si ce symptôme persiste, prenez contact avec un centre de service ou un détaillant Samsung local. Untitled-2 54 2018-08-27 5:18:41Français 55 Opérations Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application Samsung Family Hub. Si vous n'avez pas de compte Samsung, suivez les instructions afchées sur l'écran de l'application pour créer un compte Samsung gratuit. REMARQUE Pour connecter votre smartphone au réfrigérateur, enregistrez votre compte Samsung dans Réglages Prol. Élément Description Calendrier Vous pouvez partager votre agenda avec votre famille. Tâche Vous pouvez créer et éditer une liste de tâches. Mémo Vous pouvez créer et éditer un mémo pour des utilisateurs spéciques. Tableau blanc Vous pouvez envoyer du contenu du Tableau blanc créé depuis le réfrigérateur sur votre smartphone et inversement. Galerie Vous pouvez envoyer des photos de votre smartphone au réfrigérateur. View Inside Vous pouvez observer la partie interne du réfrigérateur et utiliser différentes étiquettes pour enregistrer des périodes de conservation spéciques aux éléments et ainsi les surveiller pour faire en sorte d'utiliser les éléments avant leur date de péremption. Shopping List Vous pouvez créer et éditer une liste de courses selon vos besoins. Untitled-2 55 2018-08-27 5:18:41Opérations Français56 Opérations Fonctions spéciales Le distributeur d’eau Grâce au distributeur d'eau, vous obtenez de l'eau sans ouvrir la porte du réfrigérateur.

Le distributeur d'eau offre 3 options : eau réfrigérée, glaçons et glace pilée. Si vous ne souhaitez pas vous servir de la glace, appuyez simplement sur le levier distributeur d'eau (B). Lorsque la fonction Ice Maker (Machine à glaçons) est activée,

1. Appuyez dessus pour sélectionner un type de

2. Mettez un verre d'eau sur le levier distributeur de

glace (A), puis pressez-le. De la glace est versée par le distributeur.

3. Si vous souhaitez vous servir de l'eau, mettez

le verre sur le levier distributeur d'eau (B), puis pressez-le. De l'eau est versée par le distributeur. REMARQUE

• Pour obtenir à la fois de la glace et de l’eau, poussez d'abord le levier distributeur de glace (A) pour obtenir de la glace puis faites descendre légèrement votre verre et poussez le levier distributeur d'eau (B) pour obtenir de l'eau.

• Si vous appuyez sur les deux leviers en même temps, seul le premier des deux à avoir été poussé est actionné.

• Pour éviter les éclaboussures, attendez 1 seconde avant de retirer le verre une fois la distribution terminée.

• Veillez à ce que le verre soit aligné avec le distributeur an d'éviter que l'eau ne vous éclabousse.

• Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez le premier et les 2 premiers verres d'eau. Untitled-2 56 2018-08-27 5:18:41Français 57 Opérations Machine à glaçons Le réfrigérateur dispose d'une machine à glaçons intégrée qui distribue automatiquement de la glace, an que vous puissiez bénécier d'eau ltrée avec des glaçons ou de la glace pilée. Fabrication de glaçons Après avoir installé votre réfrigérateur et l'avoir branché, suivez ces instructions pour garantir une fabrication appropriée de glaçons et garder de la glace à disposition dans le bac à glaçons :

1. Pour garantir des performances optimales, laissez le réfrigérateur fonctionner pendant au moins 24 heures

sans distribuer de glaçons.

2. Versez les 4 à 6 premiers glaçons dans un verre.

3. Attendez encore 8 heures et versez 4 à 6 autres glaçons.

4. Ensuite, attendez encore 16 heures et versez le premier verre plein de glace.

• Si vous consommez toute la glace en une seule fois, vous devez attendre 8 heures avant de pouvoir verser les 4 à 6 premiers glaçons. Cela permet de s'assurer que le bac à glaçons est rempli de glaçons de façon appropriée.

• Les glaçons générés rapidement peuvent sembler blancs, ce qui est normal. Diagnostic Si vous n'arrivez pas à verser de glaçons, vériez d'abord la machine à glaçons. Vérier la machine à glaçons

1. Appuyez sur le bouton Test sur le côté de la

machine à glaçons. Vous entendrez un signal sonore (ding-dong) lorsque vous appuierez sur le bouton.

2. Vous entendrez un autre signal sonore si la

machine à glaçons fonctionne correctement. ATTENTION

• Si la machine à glaçons émet un signal sonore de façon répétitive, contactez l'installateur de la conduite d'eau ou un centre de service Samsung local.

• N'appuyez pas plusieurs fois sur le bouton Test une fois que le bac à glaçons est rempli de glace ou d'eau. De l'eau pourrait déborder ou la glace pourrait se coincer.

• Ne placez pas d'aliments dans le bac à glaçons. Les aliments surgelés peuvent endommager la machine à glaçons, en particulier lorsque vous ouvrez ou fermez la porte. Untitled-2 57 2018-08-27 5:18:41Opérations Français58 Opérations

• Lorsque l'alimentation du réfrigérateur est rétablie après une panne de courant, le bac à glaçons peut contenir un mélange de glaçons fondus ou coincés, et empêcher la machine à glaçons de fonctionner correctement. Pour éviter cela, assurez-vous de vider le bac à glaçons avant d'utiliser à nouveau la machine à glaçons.

• Ne mettez pas les doigts ni d'autres objets dans la sortie du distributeur ou la machine à glaçons. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• Au moment de la remise en place du bac de la machine à glaçons, assurez-vous que ce dernier soit bien centré au niveau de l'entrée Cela évitera qu’il ne reste bloqué. Machine à glaçons désactivée Pour désactiver la machine à glaçons, appuyez doucement sur Gestionnaire du réfrigérateur > Réglages du réfrigérateur > Fabrication de glaçons sur l'écran d'accueil. Ensuite, sélectionnez Off. Assurez-vous de vider le bac à glaçons. Les glaçons restants peuvent se coller entre eux et devenir difciles à retirer. Retirer le bac à glaçons

1. Tenez le bas du bac à glaçons avec une main et

tenez l'autre côté avec l'autre main.

2. Soulevez-le doucement et retirez-le.

3. Retirez les glaçons restants puis remettez le bac à

glaçons en place. Untitled-2 58 2018-08-27 5:18:42Français 59 Opérations Si le bac ne rentre pas, tournez la vis hélicoïdale de 90 degrés et réessayez. REMARQUE

• Le retrait du bac à glaçons n'affecte pas les performances thermiques et mécaniques du réfrigérateur. Eau trouble L'eau alimentée dans le réfrigérateur passe à travers un ltre pour eau alcaline. Pendant ce processus de ltrage, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. L'eau semble donc temporairement oue ou trouble lorsqu'elle est versée. Ceci est normal ; l'eau deviendra transparente après quelques secondes. Casier à bouteilles de vin Le réfrigérateur vous est livré avec un casier à bouteilles de vin, qui peut être positionné dans l'une des 3 positions suivantes : sous la clayette, dans le guide de séparation ou par-dessus la clayette coulissante de la zone ajustable FlexZone. La ou les positions disponibles dépendent de votre modèle. ATTENTION Lorsque vous retirez ou insérez le casier à bouteilles de vin, assurez-vous que ce dernier est vide. Untitled-2 59 2018-08-27 5:18:42Opérations Français60 Opérations Sous l'étagère Insérez le casier à bouteilles de vin sous l'étagère du réfrigérateur. Assurez-vous de l'insérer jusqu'au bout, comme indiqué sur l'illustration. Dans le guide de séparation Insérez le casier à bouteilles de vin dans le guide de séparation de la zone ajustable FlexZone.

• Assurez-vous que l'avant du casier à bouteilles de vin rentre bien dans le guide de séparation sur le côté intérieur gauche de la zone ajustable FlexZone.

• Réglez la température de la zone ajustable FlexZone sur Vin blanc. Untitled-2 60 2018-08-27 5:18:42Français 61 Opérations Sur l'étagère coulissante Insérez le casier à bouteilles de vin par-dessus la clayette coulissante de la zone ajustable FlexZone, normalement en-dessous du guide de séparation.

• Réglez la température de la zone ajustable FlexZone sur Vin blanc. ATTENTION

• N'entreposez pas de bouteilles de vin dans le congélateur. Les bouteilles peuvent geler et se casser, ce qui provoquerait des blessures.

• N'entreposez pas de bouteilles de vin sur deux rangées. Les bouteilles pourraient tomber, ce qui provoquerait des blessures.

• N'entreposez pas des bouteilles de vin dont la hauteur excède 13 po (330 mm). Les bouteilles pourraient se casser lorsque vous fermez la porte, ce qui provoquerait des blessures. Untitled-2 61 2018-08-27 5:18:43Français62 Maintenance Utilisation et entretien Bac à glaçons Si vous ne versez pas de glaçons pendant une période prolongée, les glaçons peuvent se coller entre eux à l'intérieur du bac. Si tel est le cas, retirez et videz le bac à glaçons.

1. Pour retirer le bac à glaçons, soulevez-le

doucement et retirez-le lentement en tirant dessus, en tenant le bas du bac avec une main et le côté avec l'autre main.

3. Une fois l'opération terminée, remettez le bac en

position. Si le bac ne rentre pas, tournez la vis hélicoïdale de 90 degrés et réessayez. ATTENTION

• N'exercez pas de pression excessive sur le cache du bac. Il risquerait de se casser.

• Ne forcez pas la fermeture de la porte. De l'eau peut déborder de la machine à glaçons.

• Pour éviter tout risque de blessure, assurez-vous d'essuyer toute la glace ou l'eau qui est tombée sur le sol.

• Pour éviter tout risque d'accident ou de blessure, ne laissez pas les enfants jouer avec le distributeur d'eau ou la machine à glaçons.

• N'insérez jamais vos doigts ou un objet dans le conduit d'écoulement. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• Utilisez uniquement le bac à glaçons fourni. Les bacs à glaçons de tiers peuvent provoquer une défaillance du système.

• Utilisez uniquement de l'eau potable qui est reliée à la conduite d'alimentation en eau. REMARQUE

• La pression d'eau requise pour produire des glaçons est comprise entre 20 psi et 125 psi.

• Le bruit généré par la machine à glaçons lors du processus de fabrication des glaçons est normal.

• Lorsque la porte est ouverte, ni la machine à glaçons ni le distributeur d'eau ne fonctionnent. Maintenance Untitled-2 62 2018-08-27 5:18:43Français 63 Maintenance Clayettes en verre trempé (réfrigérateur)

• Pour retirer une clayette, ouvrez la porte correspondante entièrement. Attrapez la clayette par l'avant, puis soulevez-la doucement et faites- la glisser pour la retirer.

• Pour la remettre en place, maintenez la clayette à un angle de sorte que l'avant soit plus que l'arrière, puis insérez le crochet supérieur dans l'encoche de la clayette supérieure. Puis, abaissez la clayette et insérez le crochet de la clayette inférieure dans l'encoche de la clayette inférieure. ATTENTION

• Les clayettes en verre trempé sont lourdes. Soyez prudent lors de leur retrait.

• La clayette doit être mise en place correctement. Ne la mettez pas en place à l'envers.

• Les récipients en verre peuvent rayer la surface des clayettes en verre. Untitled-2 63 2018-08-27 5:18:43Maintenance Français64 Maintenance Bacs de la porte La section supérieure des bacs de la porte possède une ligne marquée permettant de faciliter le retrait et de remettre en place de façon appropriée. Soulevez le bac de la porte, puis tirez tout droit pour le retirer. ATTENTION Ne laissez pas les enfants jouer avec les bacs. Les angles tranchants peuvent entraîner des blessures. Tiroirs à fruits et légumes (Zone EZ fraîche) Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte. Untitled-2 64 2018-08-27 5:18:43Français 65 Maintenance Clayette à légumes

1. Faites glisser le tiroir à légumes du côté gauche

2. Faites glisser la clayette pliante du côté droit pour

3. Tout en soutenant la clayette à légumes avec une

main, faites-la glisser avec l'autre main pour la retirer. REMARQUE Retirez la clayette à légumes pour utiliser l'espace dégagé avec le retrait de la clayette pliante. Pour la remettre en place, suivez les étapes ci-dessus dans l'ordre inverse. Bac à glaçons Pour retirer le bac à glaçons, reportez-vous la section Maintenance en page 62. Untitled-2 65 2018-08-27 5:18:44Maintenance Français66 Maintenance Nettoyage Intérieur et extérieur AVERTISSEMENT

• N’utilisez pas de benzène, de diluant, de nettoyant domestique/pour voiture ou d'eau de Javel (Clorox™) pour nettoyer le réfrigérateur. Ces produits risquent d'endommager la surface du réfrigérateur ou de provoquer un incendie.

• Évitez de vaporiser de l'eau directement sur le réfrigérateur. Cela est susceptible de provoquer un choc électrique.

• Ne mettez pas les doigts ni d'autres objets dans la sortie du distributeur. ATTENTION

• N'aspergez pas d'eau directement sur l'écran LCD ou sur l'enceinte. Cela est susceptible de provoquer des dommages, un choc électrique ou un incendie.

• Ne rayez pas l'écran LCD ou l'enceinte. Cela est susceptible de provoquer des dommages irrémédiables. Retirez régulièrement toutes les substances étrangères telles que la poussière ou l'eau des ches de la prise électrique et des points de contact à l'aide d'un chiffon sec. Nettoyage du réfrigérateur

1. Débranchez le cordon d’alimentation.

2. Mouillez légèrement un chiffon doux non pelucheux ou une serviette en papier pour nettoyer l'intérieur et

l'extérieur du réfrigérateur.

3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien sécher les surfaces.

4. Branchez le cordon d'alimentation.

Untitled-2 66 2018-08-27 5:18:44Français 67 Maintenance Caméra d'aperçu de l'intérieur REMARQUE Utilisez un coton-tige ou un chiffon en microbre pour nettoyer la caméra située sur la porte gauche du réfrigérateur. Untitled-2 67 2018-08-27 5:18:44Maintenance Français68 Maintenance Remplacement Filtre à eau AVERTISSEMENT

• N'utilisez pas de ltres à eau de tiers. Utilisez uniquement des ltres fournis ou homologués Samsung.

• Les ltres non homologués peuvent fuir ou endommager le réfrigérateur, entraînant alors un risque d'électrocution. Samsung ne peut être tenue responsable en cas de dommages découlant de l'utilisation de ltres à eau de tiers. L'indicateur du ltre ( ) devient rouge pour vous rappeler qu'il est temps de remplacer le ltre à eau. Avant de remplacer le ltre, assurez-vous que la conduite d'alimentation en eau est coupée.

1. Ouvrez le cache du ltre.

- Certains modèles peuvent ne pas avoir de cache du ltre. Si votre modèle n'en a pas, ignorez cette étape.

2. Tournez le bouton du compteur de cartouches de

ltre dans le sens horaire de 90 degrés (1/4 de tour). La cartouche de ltre se déverrouille.

3. Tirez dessus pour retirer la cartouche.

- Si le ltre à eau est très contaminé, la cartouche peut être difcile à retirer. Si tel est le cas, utilisez la force pour retirer la cartouche. - Pour éviter des fuites d'eau au niveau de l'ouverture du ltre, gardez la cartouche dans l'axe lors de son retrait. Untitled-2 68 2018-08-27 5:18:44Français 69 Maintenance REMARQUE Pour éviter un débordement, videz et séchez le tiroir du ltre à eau.

4. Mettez la nouvelle cartouche de ltre en place.

Utilisez uniquement des ltres fournis ou homologués Samsung.

5. Tournez le bouton de la cartouche dans le sens

horaire pour la verrouiller en place.

6. Sur l'écran d'accueil, appuyez doucement sur

Gestionnaire du réfrigérateur > Réglages du réfrigérateur > Filtre à eau, puis sélectionnez Réinitialiser. L'indicateur du ltre s'éteint.

7. Une fois le remplacement du ltre terminé,

ouvrez le robinet d'eau et versez de l'eau dans le distributeur pendant environ 7 minutes. Cela permet d'éliminer les impuretés et l'air provenant de la conduite d'eau. REMARQUE

• De l'eau peut brièvement gicler du distributeur d'eau si le ltre a récemment été installé. Cela est dû à l'air pénétrant dans la conduite d'eau.

• Après le processus de remplacement, le distributeur d'eau peut goutter pendant une courte durée. S'il goutte, essuyez simplement l'eau présente sur le sol à l'aide d'un chiffon sec. Untitled-2 69 2018-08-27 5:18:45Maintenance Français70 Maintenance Système de ltration d'eau d'osmose inverse La pression d'eau du système d'alimentation en eau vers un système de ltration d'eau d'osmose inverse doit être comprise entre 35 psi et 120 psi (241 kPa et 827 kPa). La pression d'eau du système de ltration d'eau d'osmose inverse vers la conduite d'eau du réfrigérateur doit être d'au moins 40 psi (276 kPa). Si la pression d'eau est inférieure à ces spécications :

• Vériez si le ltre sédiment du système d'osmose inverse n'est pas obstrué. Remplacez le ltre si nécessaire.

• Remplissez à nouveau le réservoir d'eau dans le système d'osmose inverse avec de l'eau.

• Si votre réfrigérateur est équipé d'un ltre à eau, cela peut réduire davantage la pression de l'eau s'il est utilisé en conjonction avec un système d'osmose inverse. Retirez le ltre à eau. Pour plus d'informations ou un entretien, contactez un plombier professionnel autorisé. Commander un ltre neuf Pour acheter un nouveau ltre à eau, contactez un centre de service Samsung local ou consultez le site Web www.samsungparts.com. Éclairage par DEL Pour remplacer les DEL du réfrigérateur, contactez un centre de service Samsung local. AVERTISSEMENT Les DEL ne peuvent pas être remplacées par l'utilisateur. N'essayez pas de remplacer une DEL par vous-même. Cette opération peut causer une électrocution. Untitled-2 70 2018-08-27 5:18:45Français 71 Dépannage Avant de contacter le service d'assistance, vériez les points ci-dessous. Tout appel d'assistance concernant des situations normales (pas de défaillances) sera facturé aux utilisateurs. Généralités Température Symptôme Causes possibles Solution Le réfrigérateur/ congélateur ne fonctionne pas. La température du réfrigérateur/congélateur est élevée.

• Le cordon d'alimentation est mal branché.

• Branchez correctement le cordon d'alimentation.

• La molette de réglage de la température n'est pas réglée correctement.

• Abaissez la température.

• Le réfrigérateur se trouve à proximité d'une source de chaleur ou est en contact direct avec les rayons du soleil.

• Éloignez votre réfrigérateur de la lumière directe du soleil et de toute source de chaleur.

• Espace insufsant entre le réfrigérateur et les murs ou meubles à proximité.

• Assurez-vous qu'il y ait un espace minimal de 2,5 pouces (5 cm) entre l'arrière/les côtés du réfrigérateur et tout mur ou meuble à proximité.

• Le réfrigérateur est surchargé. Les orices d'aération sont obstrués par des aliments.

• Ne surchargez pas le réfrigérateur. Veillez à ce que les orices d'aération ne soient pas bloqués par des aliments. Le réfrigérateur/ congélateur refroidit trop.

• La molette de réglage de la température n'est pas réglée correctement.

• Augmentez la température. Dépannage Untitled-2 71 2018-08-27 5:18:45Dépannage Français72 Dépannage Symptôme Causes possibles Solution Les parois intérieures sont chaudes.

• Le réfrigérateur est équipé de tuyaux résistants à la chaleur dans la paroi intérieure.

• Pour prévenir de la condensation, le réfrigérateur est équipé de tuyaux résistants à la chaleur dans les coins avant. Lorsque la température ambiante augmente, cet équipement peut ne pas fonctionner correctement. Il ne s'agit pas d'un dysfonctionnement du système. Odeurs Symptôme Causes possibles Solution Le réfrigérateur dégage des odeurs.

• Nettoyez le réfrigérateur et retirez tout aliment abîmé.

• Aliments dégageant de fortes odeurs.

• Assurez-vous que les aliments dégageant de fortes odeurs sont emballés de manière hermétique. Givre Symptôme Causes possibles Solution Givre autour des orices d'aération.

• Les orices d'aération sont obstrués par des aliments.

• Assurez-vous qu'aucun aliment n'obstrue les orices d'aération du réfrigérateur. Givre sur les parois intérieures.

• La porte n'est pas fermée correctement.

• Assurez-vous qu'aucun aliment ne bloque la porte. Nettoyez le joint de la porte. Des fruits ou des légumes sont congelés.

• Les fruits ou légumes sont placés dans la zone ajustable FlexZone et la température a été réglée trop basse.

• Réglez la température de la zone ajustable FlexZone à un niveau approprié pour des fruits ou des légumes. Untitled-2 72 2018-08-27 5:18:45Français 73 Dépannage Condensation Symptôme Causes possibles Solution De la condensation se forme sur les parois intérieures.

• Si la porte reste ouverte, de l'humidité entre dans le réfrigérateur.

• Éliminez l'humidité, évitez de laisser une porte ouverte trop longtemps.

• Des aliments contiennent un taux d'humidité élevé.

• Assurez-vous que ces aliments sont emballés de manière hermétique. Eau/Glace (modèles avec distributeur uniquement) Symptôme Causes possibles Solution Le débit d'eau est plus faible qu'en temps normal.

• La pression de l'eau est trop basse.

• Assurez-vous que la pression de l'eau se situe entre 20 et 120 psi. La machine à glaçons émet un bourdonnement.

• La fonction Ice Maker (Machine à glaçons) est activée mais l'arrivée d'eau n'a pas été raccordée au réfrigérateur.

• Appuyez sur Machine à glaçons désactivée. La machine à glaçons ne produit pas de glaçons.

• La machine à glaçons vient d'être installée.

• Vous devez attendre 12 heures jusqu'à ce que le réfrigérateur produise des glaçons.

• La température du congélateur est trop basse.

• Réglez la température du congélateur en dessous de 0 °F (-18 °C) ou -4 °F (-20 °C) si l'air ambiant est chaud.

• La fonction Dispenser Lock (Verrouillage du distributeur) est activée.

• Désactivez la fonction Dispenser Lock (Verrouillage du distributeur).

• La machine à glaçons est éteinte. • Allumez la machine à glaçons. Untitled-2 73 2018-08-27 5:18:45Dépannage Français74 Dépannage Symptôme Causes possibles Solution Les glaçons ne s'écoulent pas.

• Les glaçons peuvent se coincer si le distributeur de glaçons n'est pas utilisé pendant une période prolongée (environ 3 semaines).

• Si vous savez que vous n'allez pas utiliser votre réfrigérateur pendant une période prolongée, videz le bac à glaçons et éteignez la machine à glaçons.

• Le bac à glaçons n'est pas inséré correctement.

• Assurez-vous que le bac à glaçons est inséré correctement.

• Le tuyau d'eau n'est pas raccordé correctement ou l'alimentation en eau n'est pas active.

• Vériez si le tuyau d'eau est installé correctement. Vériez si le robinet d'arrêt du tuyau d'eau est fermé. L'eau ne s'écoule pas.

• Le tuyau d'eau n'est pas raccordé correctement ou l'alimentation en eau n'est pas active.

• Vériez les conditions d'installation relative à l'eau.

• La fonction Dispenser Lock (Verrouillage du distributeur) est activée.

• Désactivez la fonction Dispenser Lock (Verrouillage du distributeur).

• Un ltre provenant d'un tiers a été installé.

• Utilisez uniquement des ltres fournis ou homologués Samsung.

• Les ltres non homologués peuvent fuir et endommager le réfrigérateur.

• L'indicateur du ltre à eau s'allume ou clignote.

• Remplacez le ltre à eau. Une fois le ltre remplacé, réinitialisez le capteur de l'indicateur du ltre. Untitled-2 74 2018-08-27 5:18:45Français 75 Dépannage SmartThings Symptôme Action L'application « SmartThings » est introuvable sur le marché des applications.

• L'application SmartThings est conçue pour Android 6.0 (Marshmallow) ou une version supérieure, pour iOS 10.0 ou une version supérieure et pour iPhone 6 ou une version supérieure. De plus, elle est optimisée pour les smartphones Samsung (séries Galaxy S et Galaxy Note). L'application SmartThings ne fonctionne pas.

• L'application SmartThings est disponible pour les modèles applicables uniquement.

• L'ancienne application Samsung Smart Refrigerator ne peut pas se connecter à des modèles pour Samsung Smart Home. L'application SmartThings est installée mais n'est pas connectée à mon réfrigérateur.

• Vous devez vous connecter à votre compte Samsung pour pouvoir utiliser l'application.

• Assurez-vous que votre routeur fonctionne normalement.

• Si vous n'avez pas connecté votre réfrigérateur à l'application SmartThings une fois cette dernière installée, vous devez établir la connexion à l'aide de la fonction d'enregistrement du périphérique sur l'application. Connexion à l'application impossible.

• Vous devez vous connecter à votre compte Samsung pour pouvoir utiliser l'application.

• Si vous n'avez pas de compte Samsung, suivez les instructions de l'application afchées à l'écran pour en créer un. Un message d'erreur apparaît lorsque j'essaie d'enregistrer mon réfrigérateur.

• Easy Connection (Connexion facile) peut échouer en raison de la distance par rapport au point d'accès (PA) ou d'interférences électriques provenant de l'environnement. Attendez un moment puis réessayez. L'application SmartThings est bien connectée à mon réfrigérateur mais ne fonctionne pas.

• Quittez puis relancez l'application SmartThings ou déconnectez et reconnectez le routeur.

• Débranchez le cordon d'alimentation du réfrigérateur, puis branchez-le à nouveau après 1 minute. Untitled-2 75 2018-08-27 5:18:46Dépannage Français76 Dépannage Samsung Family Hub Symptôme Action L'application « Samsung Family Hub » est introuvable sur le marché des applications.

• L'application Samsung Family Hub est disponible sur les smartphones qui disposent du système d'exploitation Android 4.4 (KitKat) ou une version supérieure, ou iOS 8.0 ou une version supérieure. Connexion à l'application impossible.

• Vous devez vous connecter à votre compte Samsung pour pouvoir utiliser l'application.

• Si vous n'avez pas de compte Samsung, suivez les instructions de l'application afchées à l'écran pour en créer un. Untitled-2 76 2018-08-27 5:18:46Français 77 Dépannage Smart Grid (pays applicables uniquement) Symptôme Action De quoi ai-je besoin pour utiliser les fonctions Energy Management (Gestion de l'énergie) et Smart Grid (Réponse à la demande) ? Pour utiliser les fonctions Smart Grid (Réponse à la demande) et Energy Management (Gestion de l'énergie) de votre réfrigérateur, les éléments suivants sont nécessaires : Appareils

• Un point d'accès sans l (routeur)

• Un réfrigérateur Samsung prenant en charge la fonction Energy Management (Gestion de l'énergie)

• Un smartphone Enregistrement

• Connectez votre réfrigérateur au réseau Wi-Fi de votre maison.

• Souscrivez au service EMS (système de gestion de l'énergie) auprès de votre fournisseur d'électricité. Celui-ci doit disposer d'un système de gestion de l'énergie (EMS) prenant en charge les prols SEP (Smart Energy prole). Application

• Téléchargez l'application SmartThings sur Google Play Store, Apple App Store ou Samsung Galaxy Apps.

• Installez et lancez l'application SmartThings sur votre smartphone. Pourquoi la fonction Energy Management ne fonctionne- t-elle pas correctement ?

• Assurez-vous que le routeur de votre maison fonctionne normalement avec un service et une connexion Internet appropriés.

• Assurez-vous que le réfrigérateur est connecté au point d'accès (routeur). Points de contrôle

• Connectez votre smartphone au routeur (PA, point d’accès), puis vériez si vous pouvez naviguer sur Internet depuis le smartphone. Pourquoi fonction de Capacité de dégivrage différé ne fonctionne-t-elle pas correctement ?

• Assurez-vous que le routeur de votre maison fonctionne normalement avec un service et une connexion Internet appropriés. Untitled-2 77 2018-08-27 5:18:46Dépannage Français78 Dépannage Écran LCD Symptôme Action Je ne parviens pas à me connecter à ma TV.

• Ce réfrigérateur ne peut se connecter qu'aux TV intelligentes Samsung 6400 ou modèles supérieurs commercialisés depuis 2015. Veuillez d'abord vérier le nom de modèle de votre TV.

• Les connexions au réseau peuvent subir des interruptions temporaires. Éteignez votre TV puis réessayez. L'image d'aperçu de l'intérieur du réfrigérateur semble bombée ou incomplète.

• Les bords de l'image de l'aperçu intérieur peuvent sembler bombés. Cela est dû à la lentille convexe de la caméra.

• L'image de l'aperçu intérieur peut être incomplète en raison des angles morts sur les bords gauche et droit ou être tramée selon la disposition des aliments. Assurez-vous de placer les aliments au centre et devant. La mesure afchée sur le Fridge Manager (Gestionnaire du réfrigérateur) n'est pas correcte.

• Les conditions afchées peuvent différer de la température et du taux d'humidité réels. Untitled-2 78 2018-08-27 5:18:46Français 79 Dépannage Entendez-vous des sons anormaux provenant du réfrigérateur? Avant de faire appel à un réparateur, effectuez les vérications suivantes. Tout appel de service concernant des sons normaux sera facturé à l’utilisateur. Ces sons sont normaux.

• Lorsqu’il commence ou termine une opération, le réfrigérateur peut émettre des sons semblables à ceux entendus lors de l’allumage d’un moteur de voiture. À mesure que l’opération se stabilise, les sons diminuent. Cliquetis ou Bruit strident Vrombissement

• Ces sons peuvent être émis lorsque le ventilateur est en fonction. Lorsque le réfrigérateur atteint la température réglée, le son du ventilateur s’arrête. BourdonnementBruissement

• Pendant un cycle de dégivrage, il est possible que de l’eau coule sur l’élément de dégivrage, créant des grésillements. Sifement Untitled-2 79 2018-08-27 5:18:46Dépannage Français80 Dépannage

• Lorsque le réfrigérateur refroidit ou congèle, le frigorigène se déplace dans les tuyaux scellés, créant des sons de bouillonnement. Bouillonnement

• Lorsque la température du réfrigérateur augmente ou diminue, les pièces en plastique prennent de l’expansion ou se contractent, créant des bruits de cognement. Ces bruits sont émis pendant le cycle de dégivrage ou lorsque des pièces électroniques sont en fonction. Craquement

• Pour les modèles avec machine à glaçons : Lorsque le robinet d’eau s’ouvre pour remplir la machine à glaçons, il est possible que des bourdonnements soient émis.

• Lorsque la pression s’égalise quand vous ouvrez et fermez la porte du réfrigérateur, il est possible que des bruissements soient émis. Untitled-2 80 2018-08-27 5:18:46Français 81 Informations relatives à la garantie (CANADA) Si votre réfrigérateur doit être réparé N'hésitez pas à appeler un centre de service autorisé Samsung proche en lui communiquant vos nom, adresse et numéro de téléphone lorsque votre appareil ne fonctionne pas correctement. Garantie limitée à l'acheteur initial Cet appareil Samsung est garanti par Samsung Electronics Canada, Inc. (désigné ci-après par SECA) contre les défauts de fabrication matériels ou une malfaçon durant les périodes suivantes : Main d'œuvre : 1 an (à domicile) Pièces : 1 an Compresseurs Inverter : 10 ans (pièce uniquement) SECA garantit en outre que si cet appareil ne fonctionne pas correctement durant la période de garantie spéciée et que le dysfonctionnement est dû à une malfaçon ou à un matériau défectueux, SECA réparera ou remplacera l'appareil à sa discrétion. Le service à domicile n'est pas offert partout. Communiquez avec nous pour savoir si le service à domicile est actuellement offert dans votre région en utilisant les coordonnées se trouvant au dos de votre garantie. Toutes les réparations ou tous les remplacements de pièces sous garantie doivent être effectués par un centre de service autorisé SECA. (Pour localiser le centre de service SECA le plus proche, appelez le 1 800 SAMSUNG (726- 7864) ou visitez notre site Web à l'adresse www.samsung.com/ca) Obligation du propriétaire initial Le reçu de vente daté initial doit être conservé par le client et il s'agit de la seule preuve d'achat acceptable. Il doit être présenté au centre de service autorisé SECA au moment de la demande de service avant que les services de garantie ne soient rendus. Pour tous les modèles portatifs, le transport vers et depuis le centre de service autorisé relève de la responsabilité du client. Untitled-2 81 2018-08-27 5:18:46Informations relatives à la garantie (CANADA) Français82 Exclusions de la garantie Cette garantie ne couvre pas les dommages provoqués par un accident, un incendie, une inondation et/ou toutes autres catastrophes naturelles, une manipulation, une tension d'alimentation ou une installation incorrectes, des réparations incorrectes ou non-autorisées, une utilisation commerciale ou enn des dommages survenus au cours de l'expédition. Les ajustements de la part du client qui sont expliqués dans ce guide d'utilisation ne sont pas couverts par les dispositions de la présente garantie. Cette garantie sera automatiquement annulée pour tout appareil reçu avec un numéro de série manquant ou modié. Cette garantie est valide uniquement pour les produits achetés et utilisés au Canada.
