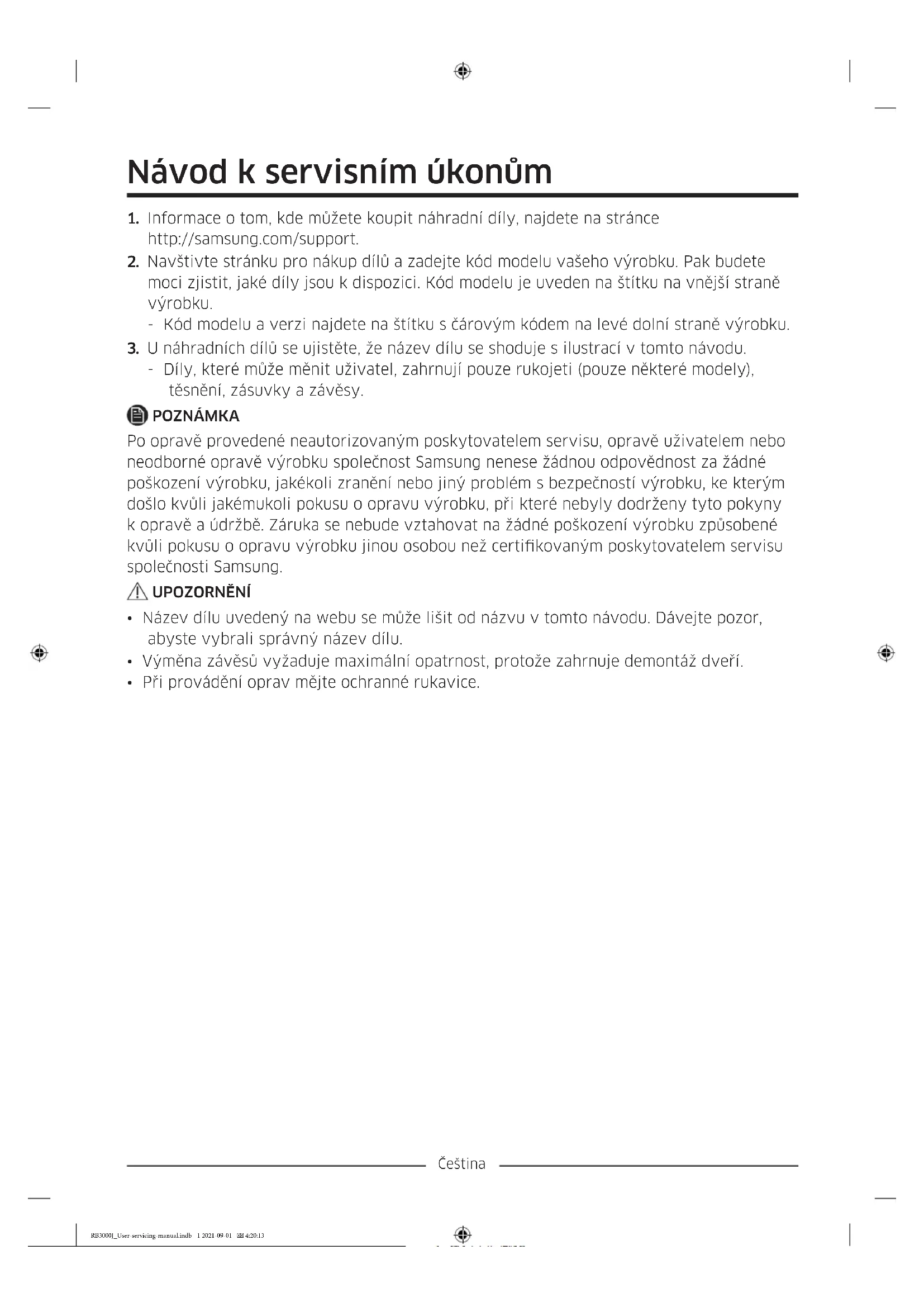

NÁVOD K OBSLUZE RB3CJ3315WW SAMSUNG

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce

http://samsung.com/support.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:13Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Krytka závěsu 02 Zásuvka 03 Prostřední závěs 04 Štítek s čárovým kódem 05 Spodní závěs 06 Rukojeti (pouze vybrané modely) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:13Čeština Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Demontáž rukojetí (1) (2) (1) (2) (3) Sejměte víčko rukojeti a plochým šroubovákem vyšroubujte šrouby. POZNÁMKA Plochým šroubovákem sejměte víčko a smontujte rukojeť a krytku rukojeti. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:13Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:13Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky

1. Zásuvky vytáhněte, co nejvíce to bude

2. Nakloňte zásuvku směrem nahoru a pak ji

tahem vyjměte ven. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:13Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 8 mm (pro šrouby) Inbusový klíč (5 mm) Změna směru otevírání dveří Kryt kabelu dveří Pouze model *RB37* Kryt kabelu dveří

1. Sejměte kryt kabelu dveří.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:13Čeština Víčko prostoru dveří Pouze model *RB37* Víčko prostoru dveří

2. Demontujte víčko prostoru dveří.

3. Sejměte krytku závěsu a zatlačte hák tak,

jak je znázorněno na obrázcích níže.

• Vložte plochý šroubovák a vytáhněte jej tak, jak je znázorněno na obr. 1.

• Dle obrázku 2 zvedněte kryt a hák zatlačte tak, jak je znázorněno na obr. 3. (Dbejte na to, aby nedošlo k poškození krytu kabelu závěsu v důsledku příliš silného zatlačení.)

• Demontujte ho tím, že podle obr. 5 rukou zatlačíte na část A na obr. 4.

4. Na dveřích chladničky odpojte konektory

kabelů. (Pouze u modelů s externím displejem).

5. Demontujte šrouby. (Dbejte na to, abyste

při demontáži dveře neupustili.) RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:14Čeština

6. Vytáhněte dveře chladničky ze

středového závěsu. Opatrně je přitom zvedejte rovně nahoru. UPOZORNĚNÍ Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

7. Demontujte prostřední závěs tak, že

křížovým šroubovákem vyšroubujete šrouby. UPOZORNĚNÍ Dveře mrazničky mohou spadnout dopředu, proto je prosím podepřete.

8. Vytáhněte dveře mrazničky ze spodního

závěsu. Opatrně je přitom zvedejte rovně nahoru. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:14Čeština Spodní závěs Noha

9. Chladničku opatrně položte na její zadní

část. Odstraňte nohu (odšroubujte ji proti směru hodinových ručiček) a spodní závěs. POZNÁMKA Abyste chladničku ochránili před poškozením, odřízněte velký kus kartonu a chladničku jím podložte.

10. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
