NÁVOD K OBSLUZE RB37K63602C SAMSUNG

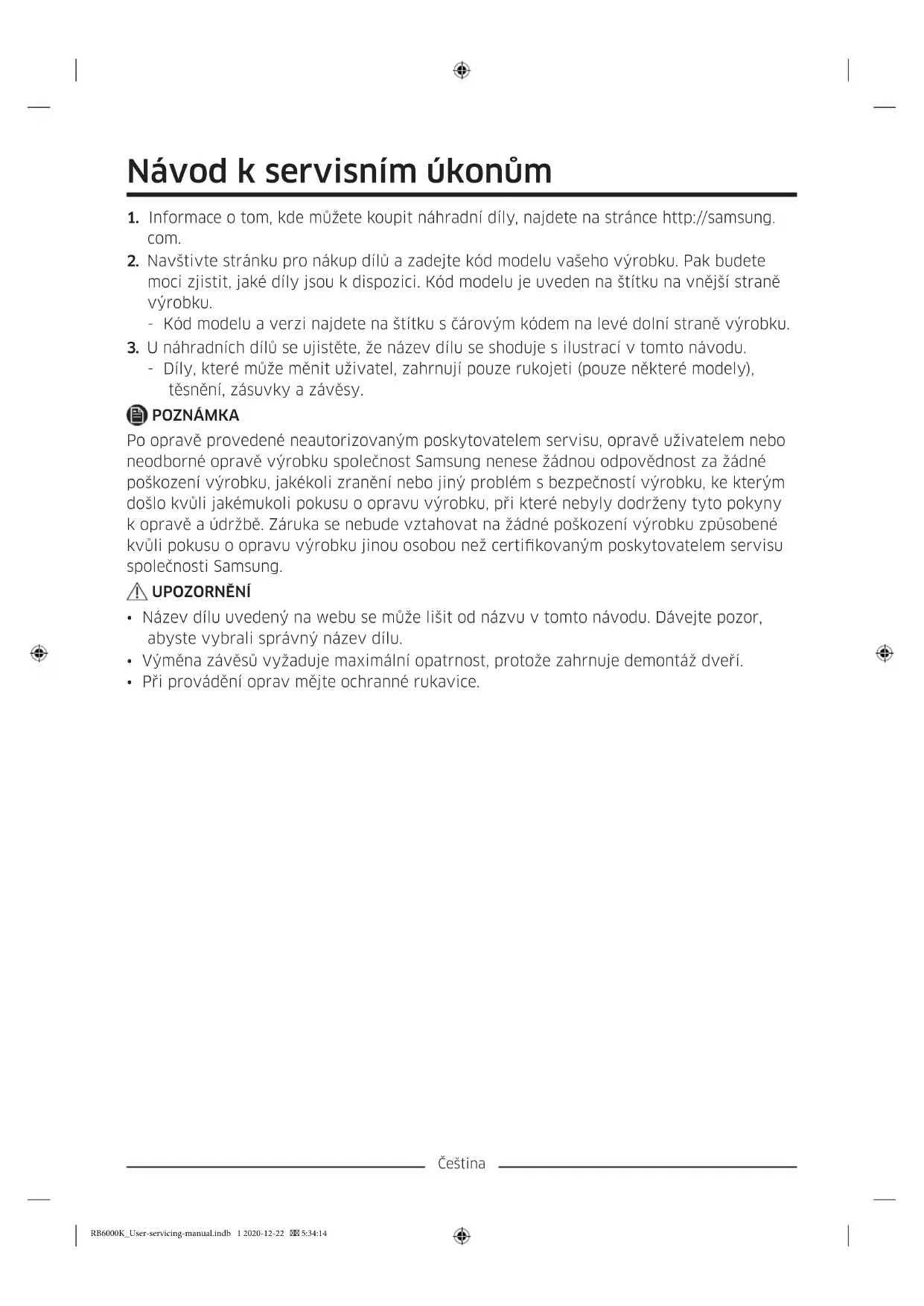

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:14Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Zásuvka 03 Prostřední závěs 04 Štítek s čárovým kódem 05 Spodní závěs RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:14Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:14Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Zásuvky vytáhněte, co nejvíce to bude možné. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:14Čeština Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 8 mm (pro šrouby) Inbusový klíč (5 mm) Sejměte dveře chladničky Horní závěs

1. Zavřete dveře chladničky a povolte

a odstraňte dva šrouby na horní části dveří. (Pouze modely s prosklenými dveřmi RB37)

2. Otevřete dveře chladničky a poté

vytáhnutím otevřete kryt hardwarového klíče v horní části dveří. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:15Čeština

3. Zvedněte kryt kabelu (1) a otočením o

90 stupňů dopředu jej demontujte. Poté odstraňte kryt prostoru (2).

RB37 Modely s prosklenými dveřmi

• Otevřete dveře chladničky a lehce zvedněte levou stranu krytu kabelu (1) a odstraňte jej. Poté odstraňte kryt prostoru (2) a následně PBA konektor hardwarového klíče (3). POZNÁMKA Uložte kryt prostoru kryt na bezpečném místě. To je nezbytné, když budete vracet dveře do výchozí polohy (před změnou směru otevírání dveří).

4. Sejměte horní kryt rámu (4) ze spodní

levé strany a poté z horní strany. Poté zatáhněte směrem dopředu.

• U modelů, které mají panel displeje v horní části chladničky, najděte servisní otvory na horním krytu rámu (4). - Vložte šroubovák s plochou hlavou do levého otvoru a uvolněte nejprve levou stranu a poté horní a spodní zámky v tomto pořadí na pravé straně. Poté kryt posunutím doleva sejměte. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:15Čeština

5. Odstraňte kryt vytáhnutím levé strany

krytu závěsu (5) a poté jej mírným nadzvednutím spodní části vytáhněte. UPOZORNĚNÍ Při odstranění krytu závěsu dávejte pozor, aby nedošlo k poškození konektorů a kabelů nebo okolí dveří chladničky. POZNÁMKA Uložte kryt závěsu na bezpečném místě. To je nezbytné, když budete vracet dveře do výchozí polohy (před změnou směru otevírání dveří).

6. Odpojte konektory na dveřích nebo okolo

dveří chladničky. Uvolněte šrouby z horního závěsu (6). UPOZORNĚNÍ Aby se zabránilo pádu dveří chladničky, pevně je při demontáži horního závěsu držte.

7. Když je horní závěs odstraněn, zvedněte

a vyjměte dveře chladničky. Uložte dveře na bezpečném místě. UPOZORNĚNÍ Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně. Prostřední závěs

1. Otevřete dveře mrazničky a vyjměte

prostřední závěs (7) povolením šroubů.

• U modelů RB37 s prosklenými dveřmi použijte inbusový klíč 5 mm k odstranění šroubů. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:16Čeština

2. Mírně nadzvedněte a sejměte dveře

mrazničky. Spodní závěs

3. Opatrně chladničku položte. Poté

odstraňte šrouby z vyrovnávací nohy (10) a spodního závěsu (11).

4. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:17Slovenčina Používateľská servisná príručka
