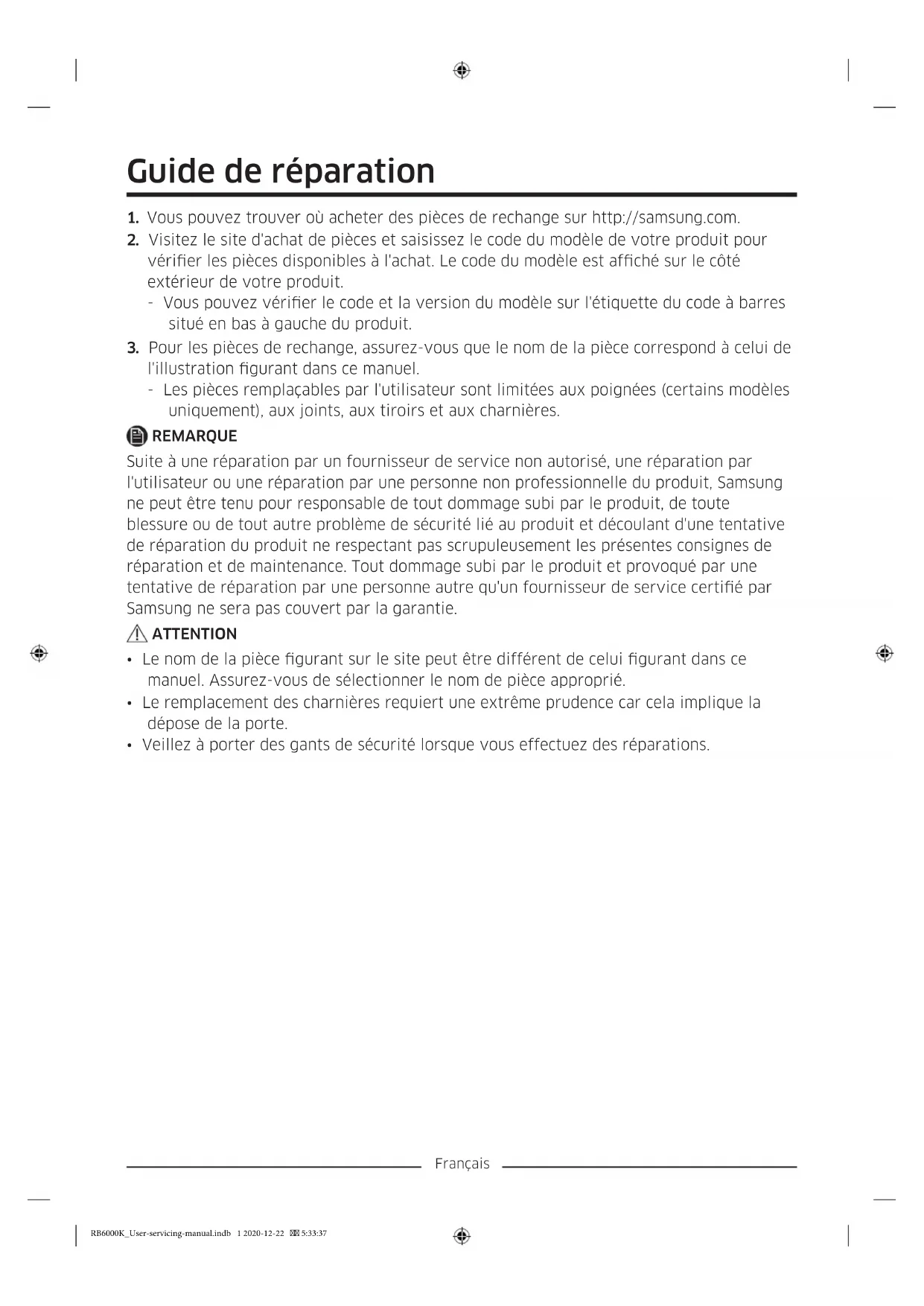

MODE D'EMPLOI RB37K63602C SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:37Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Tiroir 03 Charnière centrale 04 Étiquette du code à barres 05 Charnière inférieure RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:37Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint Ouvrez la porte et retirez le joint de la porte. Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:37Français Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait du tiroir Tirez le tiroir jusqu'en butée. Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait. Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:37Français Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé de 11 mm Clé à douille de 8 mm (pour les boulons) Clé hexagonale (5 mm) Retirer la porte du réfrigérateur Charnière supérieure

1. Une fois la porte du réfrigérateur fermée,

desserrez et retirez les deux vis en haut de la porte. (Modèles RB37 avec porte vitrée uniquement)

2. Ouvrez la porte du réfrigérateur et tirez

vers le haut pour ouvrir le cache de la clé électronique, situé en haut de la porte. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:33:38Français

3. Soulevez le cache des câbles (1) et

tournez-le vers l'avant de 90 degrés pour le retirer. Ensuite, retirez le cache d'interstice (2).

Modèles RB37 avec porte vitrée

• Ouvrez la porte du réfrigérateur et soulevez légèrement le côté gauche du cache de câbles (1) pour le retirer. Ensuite, retirez le cache d'interstice (2) puis le connecteur PBA de la clé électronique (3). REMARQUE Conservez le cache d'interstice en lieu sûr. Vous en aurez besoin lorsque vous remettrez la porte en position initiale (avant d'inverser la porte).

4. Retirez le cache du cadre supérieur (4) au

niveau du coin inférieur gauche, puis en haut. Puis, sortez-le en tirant vers l'avant. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:39Français

• Pour les modèles disposant du panneau d'afchage en haut du réfrigérateur, repérez les orices de service sur le cache du cadre supérieur (4). - Insérez un tournevis à tête plate dans l'orice gauche et libérez d'abord le côté gauche puis les verrous supérieur et inférieur du côté droit, en respectant cet ordre. Ensuite, faites-le glisser sur la gauche pour le retirer.

5. Retirez le côté gauche du cache de

charnière (5) pour l'enlever, puis soulevez légèrement le bas pour l'extraire. ATTENTION Lors du retrait du cache de charnière, faites attention à ne pas endommager les connecteurs et les câbles situés sur ou autour de la porte du réfrigérateur. REMARQUE Conservez le cache de charnière en lieu sûr. Vous en aurez besoin lorsque vous remettrez la porte en position initiale (avant d'inverser la porte).

6. Débranchez les connecteurs situés sur

ou autour de la porte du réfrigérateur. Desserrez les vis au niveau de la charnière supérieure (6) pour la retirer. ATTENTION An d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait de la charnière supérieure.

7. Une fois la charnière supérieure retirée,

soulevez pour retirer la porte du réfrigérateur. Conservez la porte en lieu sûr. ATTENTION La porte est lourde. An d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte. Charnière centrale

1. Ouvrez la porte du congélateur et retirez

la charnière centrale (7) en desserrant les vis.

• Pour les modèles RB37 avec porte vitrée, utilisez la clé hexagonale de 5 mm pour retirer les boulons. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:33:40Français

2. Soulevez légèrement pour retirer la porte

du congélateur. Charnière inférieure

3. Allongez au sol le réfrigérateur avec

précaution. Ensuite, retirez les vis au niveau du pied de mise à niveau (10) et de la charnière inférieure (11).

4. Réinstallez en suivant la procédure de

démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
