NÁVOD NA OBSLUHU RB37K63602C SAMSUNG

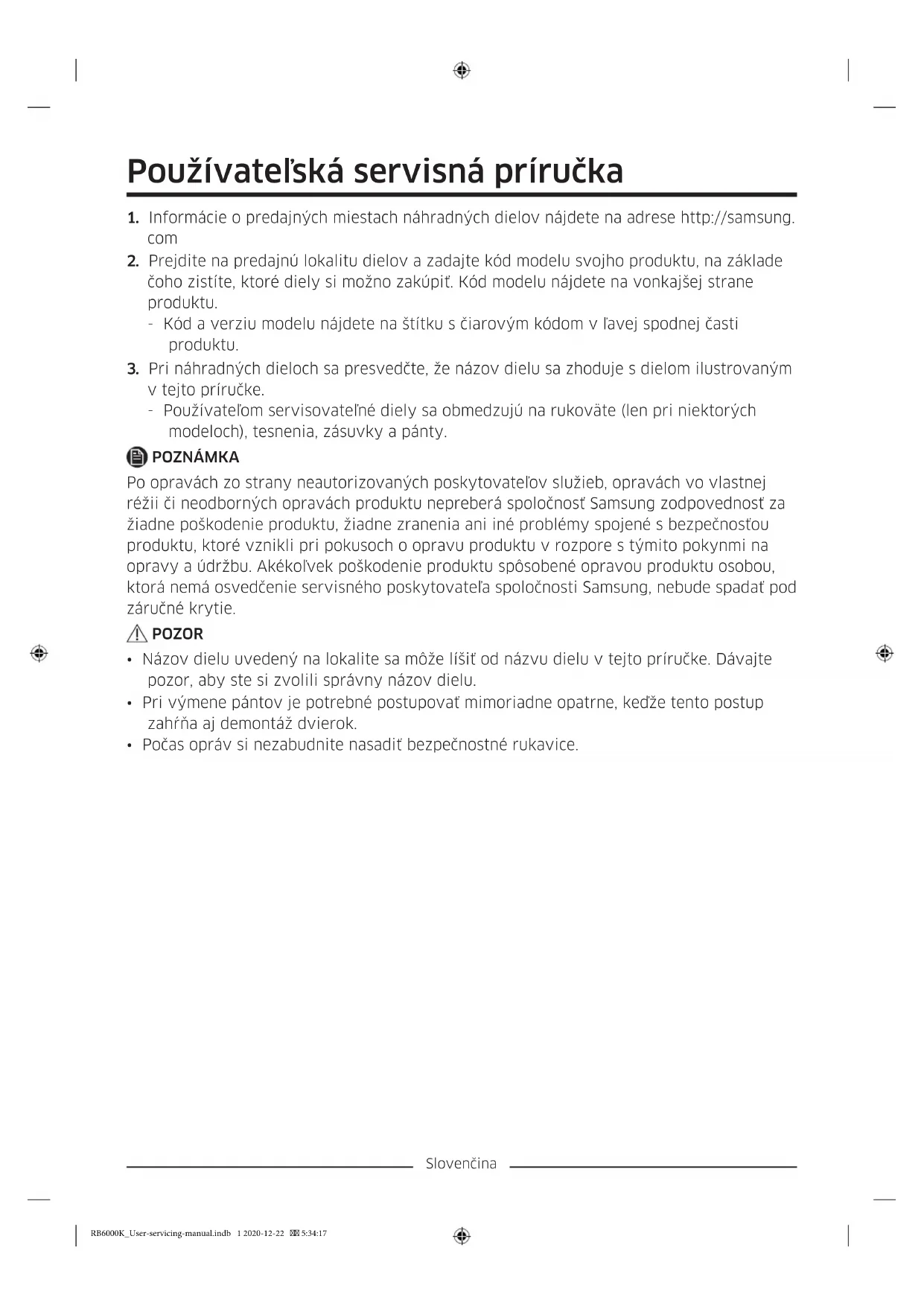

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:17Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Zásuvka 03 Stredný pánt 04 Štítok s čiarovým kódom 05 Spodný pánt RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:17Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novým tesnením a dverami nezostal žiadny priestor. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:17Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky Zásuvku vytiahnite na maximum. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži. Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:17Slovenčina Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 8 mm nástrčkový kľúč (na skrutky) Imbusový kľúč (5 mm) Odmontovanie dvierok chladničky Horný pánt

1. Keď sú dvierka chladničky zatvorené,

uvoľnite a vyberte dve skrutky v hornej časti dvierok. (Len modely so sklenenými dvierkami RB37)

2. Otvorte dvierka chladničky a potom

potiahnutím otvorte kryt hardvérového kľúča v hornej časti dvierok. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:18Slovenčina

• Otvorte dvierka chladničky, jemne nadvihnite ľavú stranu krytu káblov (1) a vyberte ho. Potom vyberte kryt medzery (2) a po ňom konektor PBA pre hardvérový kľúč (3). POZNÁMKA Kryt medzery uschovajte na bezpečnom mieste. Keď vrátite dvierka do pôvodnej polohy (pred zmenou smeru otvárania) budete ho potrebovať.

• Ak máte model s displejom v hornej časti chladničky, na hornom kryte rámu (4) nájdite pomocné otvory. - Do ľavého otvoru vložte skrutkovač s plochou hlavou a v nasledujúcom poradí uvoľnite najprv ľavú stranu, potom zaistenia v hornej a dolnej časti na pravej strane. Potom posunutím smerom doľava kryt odmontujte.

5. Vytiahnite ľavú stranu krytu pántu

(5) a potom ho opatrne nadvihnite a vytiahnutím vyberte. POZOR Pri odmontovaní krytu pántu postupujte opatrne, aby ste nepoškodili konektory a káble na dvierkach alebo okolo nich. POZNÁMKA Kryt pántu uschovajte na bezpečnom mieste. Keď vrátite dvierka do pôvodnej polohy (pred zmenou smeru otvárania) budete ho potrebovať.

6. Odpojte konektory na dvierkach alebo

7. Po vymontovaní horného pántu dvere

opatrným nadvihnutím odmontujte. Dvierka odložte na bezpečnom mieste. POZOR Dvierka sú ťažké. Pri ich vyberaní postupujte opatrne. Predídete tak poškodeniu alebo úrazu. Stredný pánt

1. Otvorte dvierka mrazničky a po uvoľnení

skrutiek vyberte stredný pánt (7).

• Pre modely so sklenenými dvierkami RB37 na odmontovanie skrutiek použite 5 mm imbusový kľúč. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:19Slovenčina

2. Opatrným nadvihnutím odoberte dvierka

Potom vyberte skrutky z vyrovnávajúcej nožičky (10) a spodného pántu (11).

4. Opätovná montáž po výmene horného,

stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
