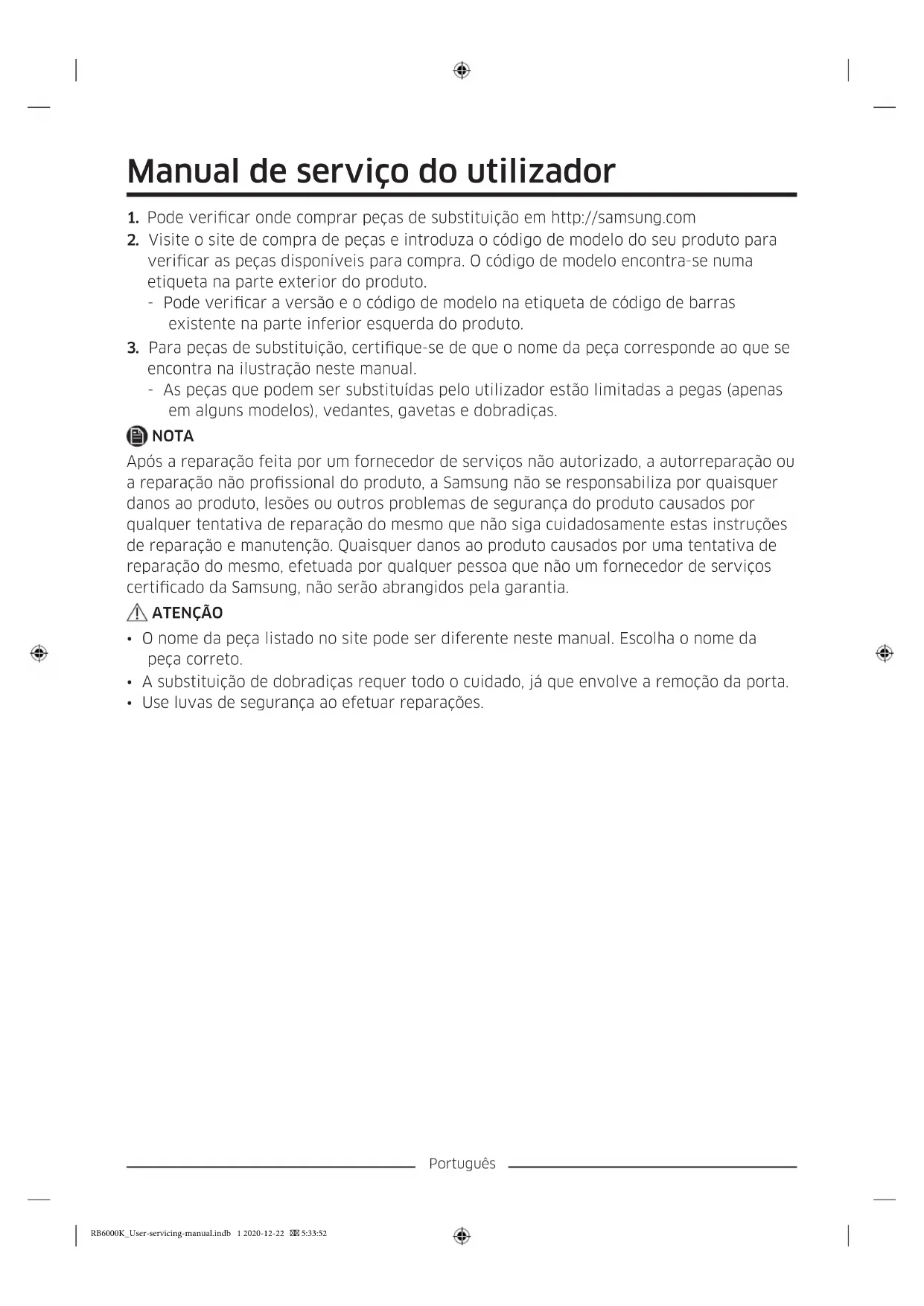

MANUAL DE UTILIZADOR RB37K63602C SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:52Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Gaveta 03 Dobradiça central 04 Etiqueta de código de barras 05 Dobradiça inferior RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:52Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo vedante e a porta. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:53Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Puxe a gaveta para fora até onde for possível. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:53Português Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 8 mm (para parafusos) Chave Allen (5 mm) Retire a porta do frigoríco Dobradiça superior

1. Com a porta do frigoríco fechada,

desaperte e retire os dois parafusos existentes na parte superior da porta. (Apenas modelos RB37 com porta de vidro)

2. Abra a porta do frigoríco e puxe

para cima para abrir a tampa do compartimento do dongle na parte superior da porta. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:33:53Português

3. Levante a tampa dos os (1) e rode-a

para a frente 90 graus para retirá-la. Em seguida, retire a tampa do espaçador (2).

• Abra a porta do frigoríco e levante ligeiramente o lado esquerdo da tampa dos os (1) para retirá-la. Em seguida, retire a tampa do espaçador (2) e o conector PBA do dongle (3). NOTA Guarde a tampa do espaçador num local seguro. Será necessária quando voltar a colocar a porta na posição inicial (posição anterior à inversão).

do lado inferior esquerdo para o lado superior. Em seguida, puxe para fora. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:54Português

• No caso dos modelos que têm o visor na parte superior do frigoríco, localize os orifícios de serviço na tampa da moldura superior (4). - Introduza uma chave de fendas no orifício esquerdo e solte o lado esquerdo primeiro, em seguida, solte os encaixes superior e inferior do lado direito, por esta ordem. Faça deslizar para a esquerda para retirar.

5. Puxe para fora o lado esquerdo da tampa

da dobradiça (5) para retirá-la e, em seguida, levante ligeiramente a parte inferior para retirar por completo. ATENÇÃO Ao retirar a tampa da dobradiça, tenha cuidado para não danicar os conectores e os existentes na porta do frigoríco ou em redor da mesma. NOTA Guarde a tampa da dobradiça num local seguro. Será necessária quando voltar a colocar a porta na posição inicial (posição anterior à inversão).

6. Desligue os conectores existentes na

porta do frigoríco ou em redor da mesma. Desaperte os parafusos da dobradiça superior (6) para retirá-la. ATENÇÃO Para evitar a queda da porta do frigoríco, segure-a com rmeza quando retirar a dobradiça superior.

7. Depois de retirar a dobradiça superior,

levante a porta do frigoríco para retirá- la. Guarde a porta num local seguro. ATENÇÃO A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos. Dobradiça central

1. Abra a porta do congelador e desaperte

2. Levante cuidadosamente para retirar a

porta do congelador. Dobradiça inferior

seguida, retire os parafusos do pé de nivelamento (10) e da dobradiça inferior (11).

4. Depois de substituir as dobradiças

superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
