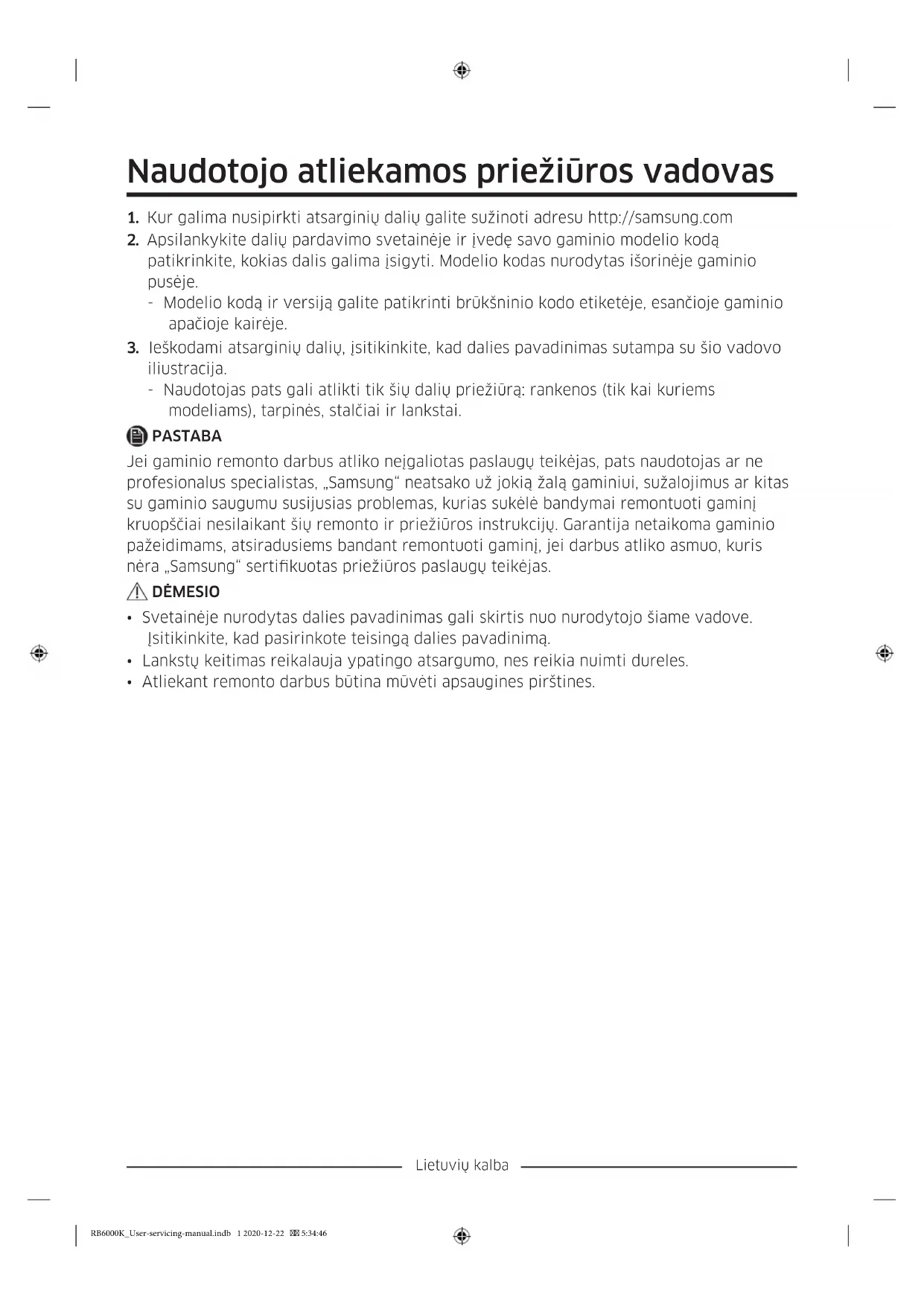

NAUDOJIMO INSTRUKCIJA RB37K63602C SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:46Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Stalčius 03 Vidurinis lankstas 04 Brūkšninio kodo etiketė 05 Apatinis lankstas RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:46Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę Atidarykite dureles ir nuimkite nuo jų tarpinę. Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:47Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių Ištraukite stalčių iki galo. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:47Lietuvių kalba Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis 8 mm lizdinis veržliaraktis (varžtams) Šešiabriaunis veržliaraktis (5 mm) Išimkite šaldytuvo duris Viršutinis lankstas

1. Šaldytuvo durims esant uždarytoms

atlaisvinkite ir išimkite du varžtus, esančius durų viršuje. (RB37 tik modeliuose su stiklinėmis durimis.)

2. Atidarykite šaldytuvo dureles, tuomet

patraukdami į viršų atidarykite rakto dangtelį durelių viršuje. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:48Lietuvių kalba

3. Pakelkite į viršų laidų dangtelį (1) ir

pasukite jį į priekį 90 laipsnių kampu, kad išimtumėte. Tuomet nuimkite durų tarpo gaubtelį (2).

RB37 modeliai su stiklinėmis durimis

• Atidarykite šaldytuvo duris ir švelniai pakelkite kairiąją laidų dangtelio (1) pusę, kad galėtumėte jį išimti. Tuomet nuimkite durų tarpo gaubtelį (2), o tada rakto PBA jungtį (3). PASTABA Durų tarpo gaubtelį laikykite saugioje vietoje. Jis bus reikalingas pastačius duris atgal į pirminę padėtį (prieš pakeičiant durų atidarymo pusę).

4. Nuimkite viršutinio rėmo dangtelį (4)

apatinėje kairėje, tuomet viršutinėje pusėje. Tada patraukite jį į priekį. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:48Lietuvių kalba

• Modeliuose su rodmenų skydeliu šaldytuvo viršuje raskite skylutes ant viršutinio rėmo dangtelio (4). - Įstatykite plokščiąjį atsuktuvą į kairiąją skylutę ir pirmiausia atlaisvinkite kairiąją pusę, tada taip pat viršutinį ir apatinį užraktą dešinėje pusėje. Tuomet pastumkite į kairę, kad galėtumėte išimti.

5. Patraukite kairiąją lanksto dangtelio (5)

pusę, kad galėtumėte ją išimti. Tuomet švelniai pakelkite apačią ir ištraukite. DĖMESIO Lanksto dangtelį nuimkite atsargiai, kad nepažeistumėte aplink šaldytuvo duris arba ant jų esančių jungčių ir laidų. PASTABA Lanksto dangtelį laikykite saugioje vietoje. Jis bus reikalingas pastačius duris atgal į pirminę padėtį (prieš pakeičiant durų atidarymo pusę).

6. Atjunkite aplink šaldytuvo duris arba

ant jų esančias jungtis. Atlaisvinkite viršutinio lanksto (6) varžtus, kad galėtumėte jį išimti. DĖMESIO Išimdami viršutinį lankstą, tvirtai laikykite šaldytuvo duris, kad jos nenukristų.

7. Nuėmę viršutinį lankstą, pakelkite ir

nuimkite šaldytuvo duris. Duris laikykite saugioje vietoje. DĖMESIO Durys yra sunkios. Saugokitės jas išimdami, kad nepatirtumėte traumos. Vidurinis lankstas

1. Atidarykite šaldiklio duris ir, atlaisvinę

varžtus, išimkite vidurinį lankstą (7).

• RB37 modeliuose su stiklinėmis durimis varžtams išsukti naudokite 5 mm šešiabriaunį veržliaraktį. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:49Lietuvių kalba

2. Švelniai pakelkite ir išimkite šaldiklio

3. Atsargiai paguldykite šaldytuvą. Tuomet

išsukite varžtus iš atraminės kojelės (10) ir apatinio lanksto (11).

4. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstus, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:49Latviešu Lietotāja apkopes rokasgrāmata
