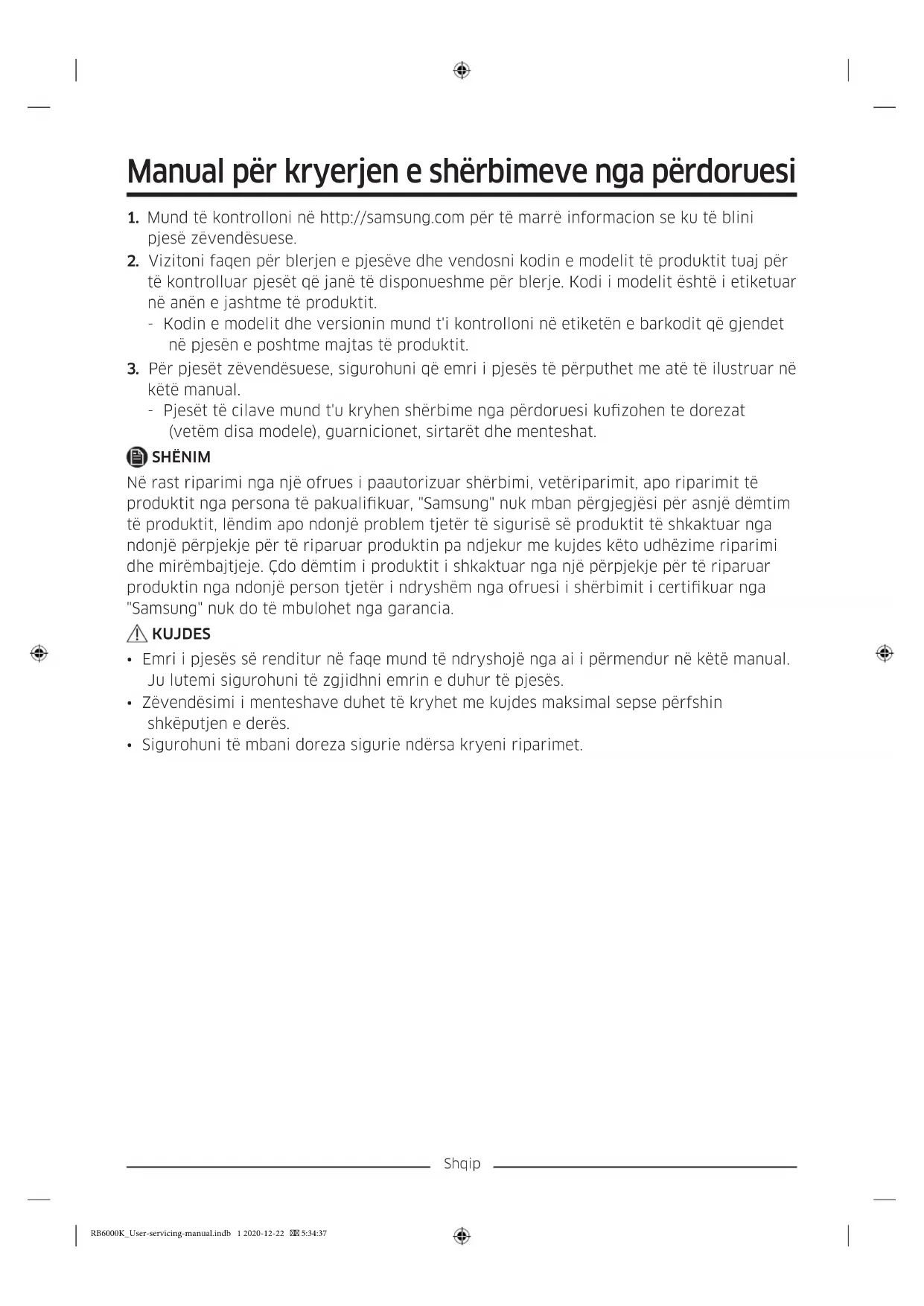

MANUAL I PËRDORUESIT RB37K63602C SAMSUNG

1. Mund të kontrolloni në http://samsung.com për të marrë informacion se ku të blini

2. Vizitoni faqen për blerjen e pjesëve dhe vendosni kodin e modelit të produktit tuaj për

të kontrolluar pjesët që janë të disponueshme për blerje. Kodi i modelit është i etiketuar në anën e jashtme të produktit. - Kodin e modelit dhe versionin mund t'i kontrolloni në etiketën e barkodit që gjendet në pjesën e poshtme majtas të produktit.

3. Për pjesët zëvendësuese, sigurohuni që emri i pjesës të përputhet me atë të ilustruar në

këtë manual. - Pjesët të cilave mund t'u kryhen shërbime nga përdoruesi kuzohen te dorezat (vetëm disa modele), guarnicionet, sirtarët dhe menteshat. SHËNIM Në rast riparimi nga një ofrues i paautorizuar shërbimi, vetëriparimit, apo riparimit të produktit nga persona të pakualikuar, "Samsung" nuk mban përgjegjësi për asnjë dëmtim të produktit, lëndim apo ndonjë problem tjetër të sigurisë së produktit të shkaktuar nga ndonjë përpjekje për të riparuar produktin pa ndjekur me kujdes këto udhëzime riparimi dhe mirëmbajtjeje. Çdo dëmtim i produktit i shkaktuar nga një përpjekje për të riparuar produktin nga ndonjë person tjetër i ndryshëm nga ofruesi i shërbimit i certikuar nga "Samsung" nuk do të mbulohet nga garancia. KUJDES

• Emri i pjesës së renditur në faqe mund të ndryshojë nga ai i përmendur në këtë manual. Ju lutemi sigurohuni të zgjidhni emrin e duhur të pjesës.

• Zëvendësimi i menteshave duhet të kryhet me kujdes maksimal sepse përfshin shkëputjen e derës.

• Sigurohuni të mbani doreza sigurie ndërsa kryeni riparimet. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:37Shqip Imazhi aktual dhe pjesët e dhëna të frigoriferit mund të ndryshojnë në varësi të modelit dhe vendit.

01 Mentesha e sipërme 02 Sirtari 03 Mentesha e mesit 04 Etiketa e barkodit 05 Mentesha e poshtme RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:37Shqip Zëvendësimi i guarnicionit KUJDES Sigurohuni ta montoni mirë guarnicionin. Përndryshe, mund të ketë rrjedhje ajri të ftohtë nga frigoriferi. Për të hequr guarnicionin Hapni derën dhe hiqni guarnicionin nga dera. Për të zëvendësuar guarnicionin Montoni guarnicionin e ri në derën e frigoriferit. Sigurohuni që të mos ketë hapësirë midis guarnicionit të ri dhe derës. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:37Shqip Zëvendësimi i sirtarit KUJDES Kontrolloni që sirtari të jetë futur siç duhet në shinë gjatë montimit. Për të hequr sirtarin Nxirreni sirtarin deri në fund. Për të rimontuar sirtarët Rimontimi i sirtarëve bëhet duke ndjekur në rend të kundërt hapat përkatës të heqjes. Zëvendësimi i menteshave Për të zëvendësuar menteshat, duhet të hiqni llimisht dyert. KUJDES

• Tregoni kujdes maksimal kur hiqni dyert, pasi ato janë të rënda.

• Para se të zëvendësoni menteshat, vendosni një material të butë, si p.sh. karton, në dysheme për të parandaluar gërvishtjet e dyerve kur i vendosni në dysheme.

• Duke qenë se menteshat duhet të trajtohen me kujdes dhe të zëvendësohen nga dy ose më shumë persona, ju rekomandojmë të kërkoni një shërbim teknik profesional.

• Nëse e hiqni menteshën pa mbajtur derën, kjo e fundit mund të bjerë dhe t'ju lëndojë.

• Sigurohuni që boshti të jetë shtrënguar fort në menteshë.

• Kontrolloni që mentesha të jetë montuar mirë në kasë.

• Sigurohuni që bashkuesit e telave të jenë të lidhur siç duhet.

• Bëni kujdes që të mos dëmtoni telat kur të shtrëngoni kapakun e sipërm. PARALAJMËRIM

• Për të anuar/vendosur frigoriferin duhen minimumi 2 persona.

• Shkëputni kordonin elektrik përpara se të ktheni derën në anën e kundërt. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:37Shqip Veglat e nevojshme (nuk ofrohen) Kaçavidë kryq Kaçavidë e sheshtë Çelës dadosh 11 mm Çelës kriket 8 mm (për bulonat) Çelës hekzagonal (5 mm) Hiqni derën e frigoriferit Mentesha e sipërme

1. Me derën e frigoriferit të mbyllur, lironi

dhe hiqni dy vidat në pjesën e sipërme të derës. (Vetëm modelet me derë xhami RB37)

2. Hapni derën e frigoriferit dhe tërhiqeni

lart për të hapur kapakun e grupit në pjesën e sipërme të derës. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:38Shqip

rrotullojeni përpara me 90 gradë për ta hequr. Më pas hiqni kapakun e rondelës (2).

• Hapni derën e frigoriferit dhe ngrini pak lart anën e majtë të kapakut të telave (1) për ta hequr. Më pas, hiqni kapakun e rondelës (2) dhe në vijim bashkuesin PBA të grupit (3). SHËNIM Mbajeni kapakun e rondelës në një vend të sigurt. Ai nevojitet kur të ktheni derën në pozicionin llestar (përpara anasjelljes së derës).

4. Hiqni kapakun e kornizës së sipërme (4)

nga pjesa e poshtme majtas dhe pastaj pjesën e sipërme. Në vijim hiqni pjesën e përparme. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:38Shqip

• Për modelet që e kanë panelin e ekranit në pjesën e sipërme të frigoriferit, gjeni vrimat e shërbimit në kapakun e kornizës së sipërme (4). - Futni një kaçavidë të sheshtë në vrimën majtas dhe llimisht lironi anën e majtë dhe më pas bllokuesit e sipërm dhe të poshtëm të anës së djathtë në këtë sekuencë. Në vijim rrëshqiteni majtas për ta hequr.

5. Nxirrni anën e majtë të kapakut të

menteshës (5) për ta hequr dhe më pas ngrini pak lart pjesën e poshtme për ta nxjerrë. KUJDES Kur hiqni kapakun e menteshës, bëni kujdes të mos dëmtoni bashkuesit dhe telat mbi ose përreth derës së frigoriferit. SHËNIM Mbajeni kapakun e menteshës në një vend të sigurt. Ai nevojitet kur të ktheni derën në pozicionin llestar (përpara anasjelljes së derës).

6. Shkëputni bashkuesit mbi ose përreth

derës së frigoriferit. Lironi vidat nga mentesha e sipërme (6) për ta hequr. KUJDES Për të parandaluar rrëzimin e derës së frigoriferit, sigurohuni që ta mbani fort ndërsa hiqni menteshën e sipërme.

7. Pasi të keni hequr menteshën e sipërme,

ngrini derën e frigoriferit për ta hequr. Mbajeni derën në një vend të sigurt. KUJDES Dera është e rëndë. Për të parandaluar dëmtimin ose lëndimin, bëni kujdes gjatë heqjes së derës. Mentesha e mesit

1. Hapni derën e ngrirësit dhe hiqni

menteshën e mesit (7) duke liruar vidat.

• Për modelet me derë xhami RB37, përdorni çelësin hekzagonal 5 mm për të hequr bulonat. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:39Shqip

2. Ngrijeni lehtë derën e ngrirësit për ta

3. Vendoseni frigoriferin me kujdes shtrirë.

Në vijim hiqni vidat nga këmba niveluese (10) dhe mentesha e poshtme (11).

4. Rimontoni në rendin e kundërt të

çmontimit pasi të keni zëvendësuar menteshën e sipërme, menteshën e mesit dhe/ose menteshën e poshtme. KUJDES

• Sigurohuni që bashkuesit e telave të jenë të lidhur siç duhet.
