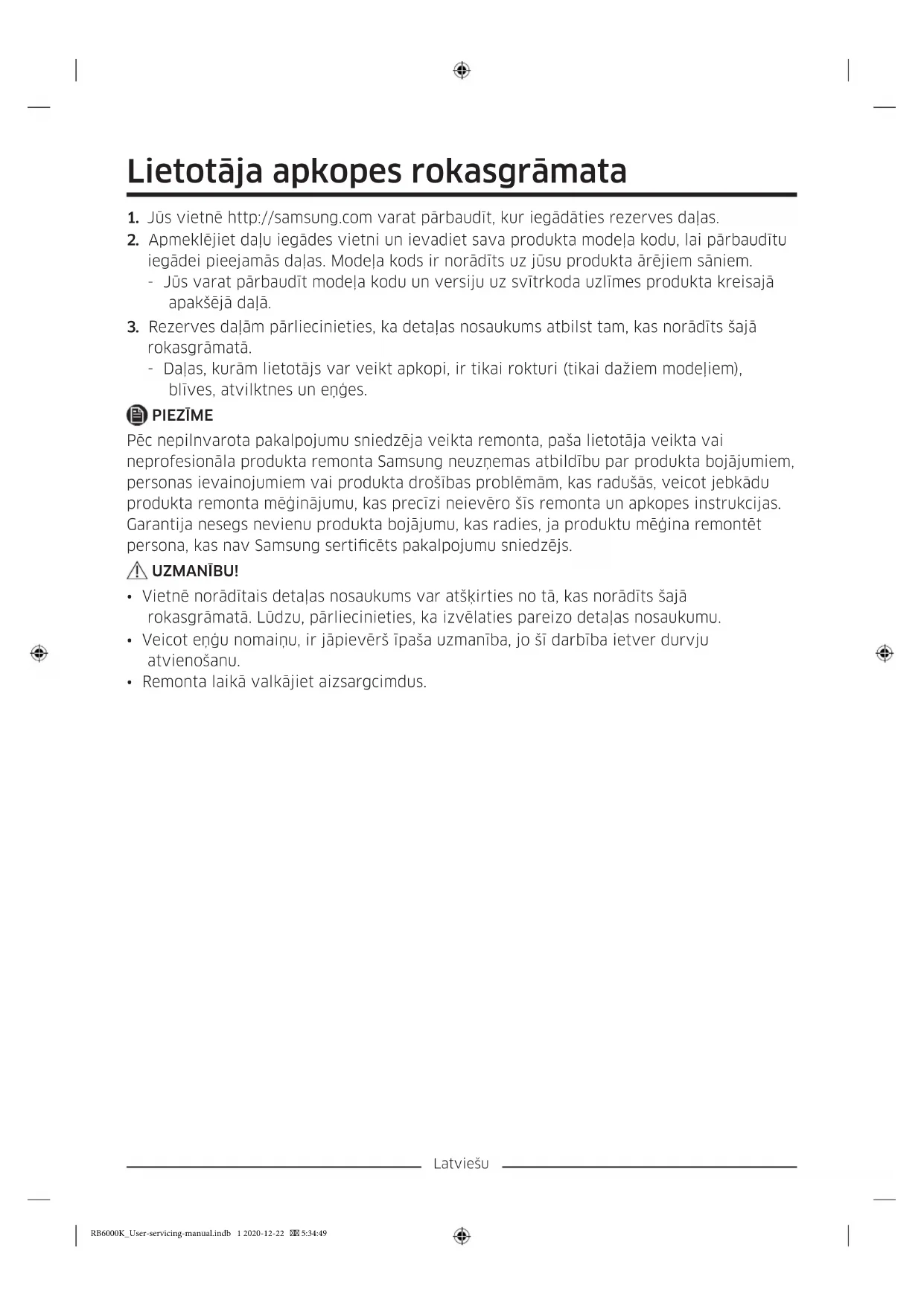

LIETOŠANAS INSTRUKCIJA RB37K63602C SAMSUNG

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:49Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Atvilktne 03 Vidējā eņģe 04 Svītrkoda uzlīme 05 Apakšējā eņģe RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:50Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:50Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni Izvelciet atvilktni tik tālu, cik iespējams. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā. Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:50Latviešu Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņu atslēga 8 mm ārējā galatslēga (skrūvēm) Seškanšu uzgriežņu atslēga (5 mm) Ledusskapja durvju atvienošana Augšējā eņģe

1. Ar aizvērtām ledusskapja durvīm

atskrūvējiet un izņemiet abas durvju augšpusē esošās skrūves. (tikai RB37 stikla durvju modeļiem)

2. Atveriet ledusskapja durvis un tad

pavelciet uz augšu, lai atvērtu durvju augšdaļā esošo sargspraudņa pārsegu. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:51Latviešu

3. Paceliet uz augšu režģveida pārsegu

(1) un tad pagrieziet 90 grādu leņķī uz priekšpusi, lai noņemtu to. Pēc tam noņemiet atveres pārsegu (2).

• Atveriet ledusskapja durvis un nedaudz paceliet uz augšu režģveida pārsega (1) kreiso pusi, lai noņemtu to. Pēc tam noņemiet atveres pārsegu (2) un tad – sargspraudņa PBA savienotāju (3). PIEZĪME Uzglabājiet atveres pārsegu drošā vietā. Šī detaļa būs nepieciešama, atgriežot durvis to sākotnējā stāvoklī (pirms durvju atvēruma virziena maiņas).

4. Atvienojiet augšējā ietvara pārsegu (4),

sākumā pavelkot aiz apakšējā kreisā stūra un tad pavelkot aiz augšējās sānu malas. Pēc tam izvelciet to ārā virzienā uz priekšu. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:51Latviešu

• Modeļiem, kuriem ledusskapja augšpusē ir izvietots displeja panelis, atrodiet augšējā ietvara pārsegā (4) izvietotās apkopes atveres. - Ievietojiet plakano skrūvgriezi kreisajā atverē un vispirms atvienojiet kreiso pusi, un tad secīgi atvienojiet labās puses augšējos un apakšējos ksatorus. Pēc tam bīdiet pa kreisi, lai atvienotu to.

5. Pavelciet pa kreisi eņģes pārsegu (5), lai

atvienotu to, un tad nedaudz paceliet uz augšu apakšējo daļu, lai izvilktu to uz āru. UZMANĪBU! Atvienojot eņģes pārsegu, ievērojiet piesardzību, lai nejauši nesabojātu savienotājus un vadus, kas izvietoti ledusskapja durvīs un ap tām. PIEZĪME Uzglabājiet eņģes pārsegu drošā vietā. Šī detaļa būs nepieciešama, atgriežot durvis to sākotnējā stāvoklī (pirms durvju atvēruma virziena maiņas).

6. Atvienojiet ledusskapja durvīs vai ap

tām izvietotos savienotājus. Atskrūvējiet augšējās eņģes (6) skrūves, lai atvienotu to. UZMANĪBU! Lai novērstu ledusskapja durvju nokrišanu, cieši satveriet un atbalstiet ledusskapja durvis augšējās eņģes atvienošanas laikā.

7. Kad augšējā eņģe ir atvienota, paceliet

ledusskapja durvis uz augšu, lai atvienotu tās. Uzglabājiet durvis drošā vietā. UZMANĪBU! Durvis ir smagas. Lai izvairītos no bojājumiem vai personīgām traumām, ievērojiet piesardzību durvju atvienošanas laikā. Vidējā eņģe

vidējo eņģi (7), atskrūvējot skrūves.

• RB37 stikla durvju modeļiem izmantojiet 5 mm seškanšu uzgriežņu atslēgu, lai atskrūvētu skrūves. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:52Latviešu

2. Lai atvienotu saldētavas durvis, uzmanīgi

paceliet tās uz augšu. Apakšējā eņģe

3. Uzmanīgi apgāziet ledusskapi horizontālā

pozīcijā. Pēc tam atvienojiet skrūves no regulējamās kājas (10) un apakšējās eņģes (11).

4. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
