BRUKSANVISNING RB37K63602C SAMSUNG

4. Fjern det øverste rammedæksel (4)

1. Åbn fryserdøren, og ern det midterste

2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å

se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet. - Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.

3. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne

håndboken. - Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler. MERK Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke- profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertisert tjenesteleverandør, vil ikke bli dekket av garantien. FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.

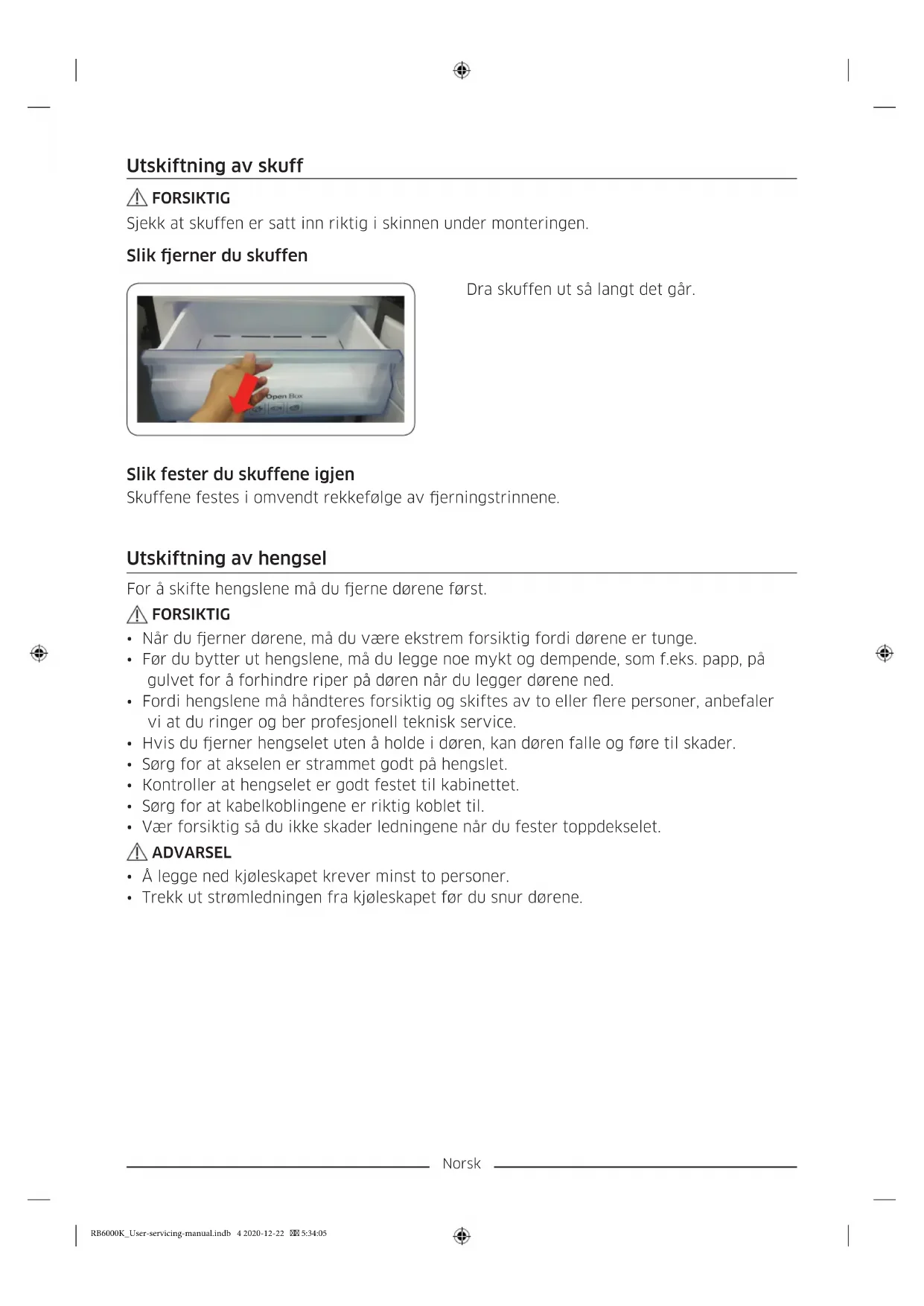

• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.

• Bruk vernehansker når du utfører reparasjoner. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:05Norsk Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.

• Fordi hengslene må håndteres forsiktig og skiftes av to eller ere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.

• Hvis du erner hengselet uten å holde i døren, kan døren falle og føre til skader.

• Sørg for at akselen er strammet godt på hengslet.

• Kontroller at hengselet er godt festet til kabinettet.

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.

• Trekk ut strømledningen fra kjøleskapet før du snur dørene. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:05Norsk Verktøy som kreves (medfølger ikke) Phillips skrutrekker En at skrutrekker Skrunøkkel (11 mm) 8 mm pipenøkkel (for bolter) Sekskantnøkkel (5 mm) Ta av kjøleskapsdøren Topphengsel

1. Når kjøleskapdøren er lukket, løsner du

og tar bort to skruer fra toppen av døren. (RB37 Bare glassdørmodeller)

2. Åpne kjøleskapdøren og trekk så

dongeldekselet på toppen av døren opp for å åpne det. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:06Norsk

fremover 90 grader for å ta det av. Ta deretter av mellomromsdekselet (2).

• Åpne kjøleskapsdøren, og løft opp venstre side av ledningsdekselet (1) litt for å kunne erne det. Ta deretter av mellomromsdekselet (2) og deretter dongel-PBA-kontakten (3). MERK Oppbevar mellomromsdekselet på et sikkert sted. Du trenger det når du plasserer døren tilbake i den opprinnelige posisjonen (før vending av døren).

4. Fjern det øverste rammedekselet (4),

• For modeller som har displaypanelet på toppen av kjøleskapet, vil du nne servicehullene på toppen av det øverste rammedekselet (4). - Plasser en at skrutrekker inn i venstre hull og frigjør venstre side først og deretter øvre og nedre låser på høyre side i denne rekkefølgen. Skyv så til venstre for å ta av.

5. Trekk ut venstre side av hengselsdekselet

(5) for å erne det, og løft deretter opp bunnen litt for å kunne dra det ut. FORSIKTIG Når du erner hengselsdekselet, må du være forsiktig så du ikke skader kontaktene og kablene på eller rundt kjøleskapsdøren. MERK Oppbevar hengselsdekselet på et sikkert sted. Du trenger det når du plasserer døren tilbake i den opprinnelige posisjonen (før vending av døren).

6. Koble fra kontaktene på eller rundt

kjøleskapsdøren. Løsne skruene fra det øverste hengselet (6) for å erne det. FORSIKTIG For å unngå at kjøleskapsdøren faller, må du holde godt fast i den mens du erner det øverste hengselet.

7. Når det øverste hengselet er ernet,

løfter du kjøleskapsdøren opp for å erne den. Oppbevar døren på et sikkert sted. FORSIKTIG Døren er tung. Vær forsiktig når du erner døren, for å unngå personskade eller skade på døren. Midthengsel

1. Åpne fryserdøren, og ern det midterste

hengselet (7) ved å løsne skruene.

• For glassmodellene RB37 bruker du unbrakonøkkelen på 5 mm for å erne boltene. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:07Norsk

2. Løft fryserdøren forsiktig opp for å erne

3. Vær forsiktig når du legger ned

kjøleskapet. Fjern deretter skruene fra nivelleringsfoten (10) og det nederste hengselet (11).

4. Utfør monteringen i omvendt rekkefølge

av demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet. FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
